Intégrez l'onduleur hybride KSTAR avec le contrôleur Reduxi via Modbus TCP/IP, obtenant une flexibilité maximale et des réductions possibles des coûts et de l'énergie jusqu'à 30 %.
1. KSTAR Paramètres de l'onduleur hybride (pour Modbus TCP/IP) :
Pour activer les paramètres de communication Modbus TCP/IP tels qu'affichés dans l'image ci-dessous sur l'IHM de l'onduleur :
Pour plus d'informations sur les paramètres de l'onduleur hybride KSTAR, suivez le lien :
https://www.kstar.eu/DOWNLOADS/User%20Manual_E(8-12)KT_EN_V1.0.pdf
2. Ajoutez KSTAR Hybride au système Reduxi.
Après avoir connecté le Reduxi et le KSTAR Hybrid, vous pouvez l'enregistrer comme un nouvel appareil (KSTAR Hybrid Inverter).
2.1 Ajouter un appareil (onduleur hybride KSTAR)
Tout d'abord, connectez-vous au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton « Ajouter un appareil ».
2.2 Sélectionnez l'onduleur hybride Sunways
Dans la première étape, les paramètres de base sont définis :
- Sélectionnez le type d'appareil : Onduleur hybride,
- Sélectionnez le type : KSTAR Hybride,
- Nommez l'appareil.
3.3 Configuration du périphérique pour le canal de communication
La deuxième étape consiste à configurer le canal de communication, essentiel pour une communication Modbus TCP/IP correcte. Cette étape établit le lien de communication entre le contrôleur Reduxi et l'onduleur hybride KSTAR.
Les paramètres du canal de communication sont affichés ci-dessous :
Remarque : L'IP doit être obtenue à partir de l'interface IHM de KSTAR Hybrid :
3.4 Communication de test

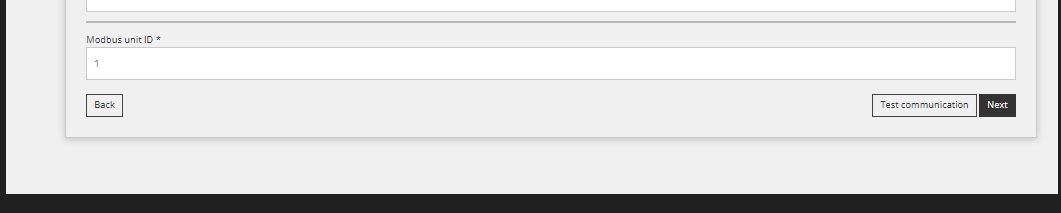

Sous tous les champs du canal de communication mentionnés à l'étape précédente, il y a un bouton « Tester la communication ». Ce bouton permet de vérifier si la connexion Modbus TCP/IP entre les appareils fonctionne correctement.
Réponse réussie :
Réponse infructueuse :
3.5 Paramètres avancés
Cette section est utilisée si les besoins particuliers de l'emplacement doivent être satisfaits. Par défaut, rien ne doit être modifié dans les paramètres avancés.
4. Lectures de l'appareil
Le but de ce point est de montrer comment vérifier les lectures de l'appareil. Cela se fait sous « Appareil (onduleur hybride KSTAR)/Dernière mesure ».
Pour un contrôle hybride KSTAR avancé, intégrez l'appareil dans les modes d'optimisation du système Reduxi. Sous Devices/KSTAR Hybriddans le configurateur Reduxi, le type de contrôle doit être défini sur AUTO afin que les commandes de stratégie affectent la batterie.
Pour obtenir une flexibilité maximale et une réduction des coûts énergétiques par rapport au prix dynamique et aux tarifs dynamiques, veuillez suivre les instructions sur la façon de définir la stratégie à ce lien : Stratégies pour Reduxi Controller.
Après avoir ajouté l'appareil avec succès, il peut être surveillé et contrôlé via l'application Reduxi.
