Pametno izkoristite spremenljive tarife električne energije – prihranite do 30 % pri stroških energije s toplotnimi črpalkami SG-Ready podjetja Ochsner in Reduxi Gateway.

1. Potrebni koraki za vzpostavitev komunikacije med krmilnikom Reduxi in toplotno črpalko Ochsner GMLW Plus

1.1 Aktivacija funkcije SG Ready na toplotni črpalki

Aktivacijo in potrebno posodobitev programske opreme bo izvedel serviser OCHSNER.

Za dogovor o terminu se obrnite na službo za pomoč uporabnikom OCHSNER:

https://www.ochsner.com/en/contact/

1.2 Potrebne komponente za priključitev krmilnika Reduxi na toplotno črpalko Ochsner GMLW Plus.

Za vzpostavitev povezave med krmilnikom Reduxi in toplotno črpalko Ochsner GMLW Plus sta potrebni dve

komponenti:

1. Krmilnik Reduxi
2. Naprava Reduxi Gateway s 3x (30:1A) tokovnimi senzorji (CT)

Napravo Reduxi Gateway je treba najprej dodati (povezati) s krmilnikom Reduxi, da lahko nadzorujete/zaženete načine delovanja toplotne črpalke. Povezavo je mogoče vzpostaviti brezžično (WLAN) ali žično prek kabla UTP (LAN). Več o povezavi lahko izveste na povezavi Gateway s krmilnikom. Naprava Reduxi Gateway vključuje tudi 3x(30:1A) tokovne senzorje (transformator), ki se uporabljajo za merjenje električnega toka (tj. moči) za vsako fazo toplotne črpalke. Poleg tega se dva relejna izhoda uporabljata za generiranje signalov za kontakte, pripravljene za SG, ki vplivajo na načine delovanja toplotne črpalke.

2. Priključitev krmilnika Reduxi in naprave Gateway na lokalno omrežje

Simbolična slika celotne povezave od krmilnika Reduxi do toplotne črpalke je prikazana spodaj:

Za več informacij o priključitvi naprave Reduxi Gateway sledite povezavi: Kako konfigurirati Reduxi Gatway.

3. Priključitev releja naprave Reduxi gateway na kontakte SG-ready toplotne črpalke

Za fizično priključitev relejev naprave Reduxi Gateway na kontakte, pripravljene za SG (imenovane EVU), na toplotni črpalki je bistveno, da ugotovite natančne lokacije kontaktov, pripravljenih za SG, na vezju toplotne črpalke.

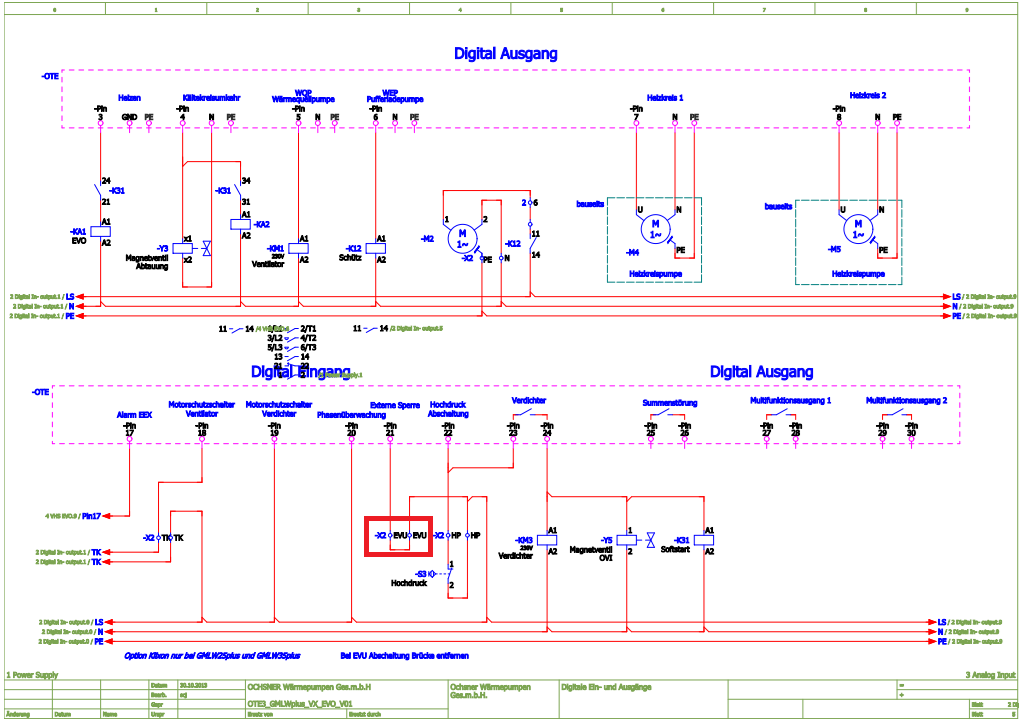

Slika spodaj prikazuje lokacije kontaktov, pripravljenih za SG, na vezju toplotne črpalke Ochsner GMLW Plus.  Druga slika prikazuje povezave od relejev do kontaktov, pripravljenih za SG.

Kontakti SG-ready (EVU) na vezju HP:

Pomembno je, da odstranite kabelski most med kontakti, pripravljenimi za SG (EVU)!

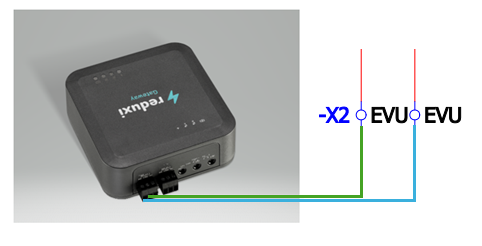

Povezava od naprave Reduxi gateway do kontaktov SG-ready na HP:

NC kontakt prvega releja naprave Reduxi gateway --> do kontakt 1 na priključku X2; Modra žica

COM kontakt prvega releja naprave Reduxi gateway --> do kontakt 2 na priključku X2; Zelena žica

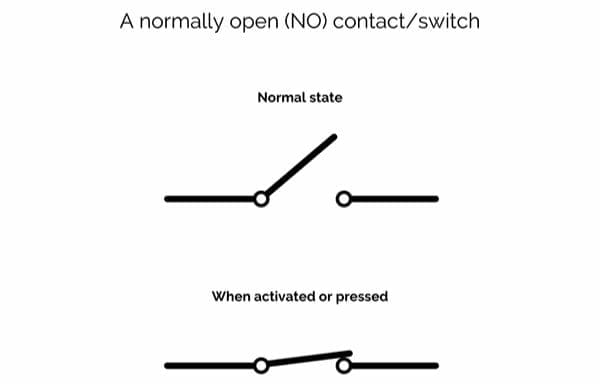

Prosimo, upoštevajte: Naprava Reduxi Gateway omogoča uporabo relejnih izhodov kot trajno zaprtih, "Normalno zaprto - NC" ali odprto "Normalno odprto - NE".

4. Naprava Reduxi Gateway kot števec s tokovnimi senzorji

Tokovni senzorji (CT), ki so vključeni v komplet Reduxi Gateway, morajo biti priključeni na tri vhode, po enega za vsako fazo, kot je prikazano na sliki spodaj.

Tokovni senzor pokriva posamezno fazno žico (L1, L2, L3) toplotne črpalke, slika spodaj:

5. Dodajanje toplotne črpalke kot nove naprave v konfiguratorju Reduxi

Če želite dodati novo toplotno črpalko kot napravo ali urediti obstoječo, sledite tem korakom, ki so podrobno opisani v posameznih točkah spodaj.

5.1 Dodajanje naprave

Prijavite se lokalno v aplikacijo Reduxi configurator na krmilniku in pritisnite gumb Dodaj napravo.

5.2 Izberite napravo, ki jo želite dodati

V prvem koraku (osnovne nastavitve) izberite osnovne parametre naprave, ki jo želite dodati:

• Vrsta naprave: HVAC,
• Vrsta: Merilnik Reduxi
• Ime: Določite ime naprave, na primer: Ochsner GMLW Plus

5.3 Komunikacijski kanal

Prvi del nastavitve komunikacijskega kanala je namenjen povezovanju med napravo Reduxi Gateway in krmilnikom Reduxi. Izpolnite polja, kot je prikazano na sliki spodaj (samodejno izpolnjeno).

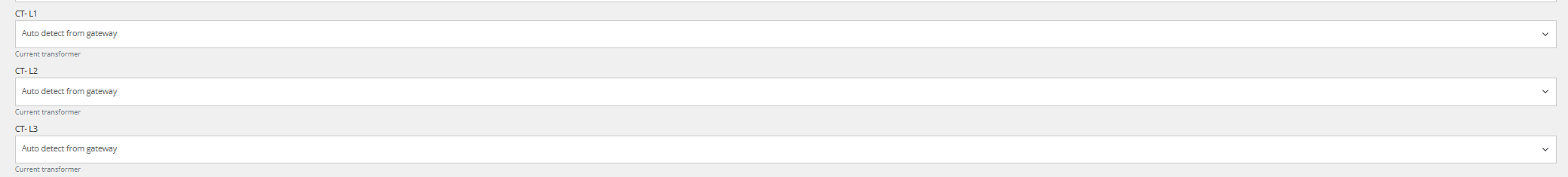

Drugi del komunikacijskega kanala je namenjen nastavitvam tokovnega senzorja naprave Reduxi Gateway, kjer za vse tokovne senzorje izberemo možnost »Samodejno zaznavanje iz prehoda«.

Tretji del komunikacijskega kanala je namenjen definiciji signalov iz relejev prehodne naprave Redux.

Tabela za načine delovanja:

 opomba NE pomeni normalno odprto :

Mode ON (Fonctionnement normal), le premier relais est ferm\'{e} (NC).

Mode OFF (Arr\^{e}t HP), le premier relais est ouvert (NO)

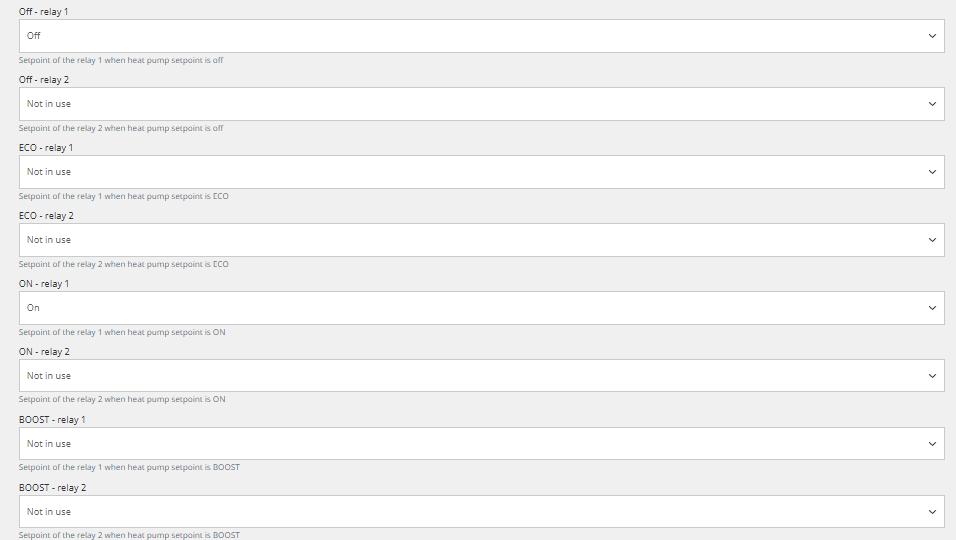

Configuration compl\xE8te des signaux des relais dans la configuration Reduxi:

5.5 Test de communication

Le test de communication est r\xE9}alis\xE9} \xE0} l'aide du bouton \"Test communication\", situ\xE9} en bas \xE0} droite apr\xE8}s tous les champs de param\xE8}tres du canal de communication.

Le test de communication peut renvoyer deux r\xE9}ponses:

1. La communication fonctionne correctement, voir l'image ci-dessous:

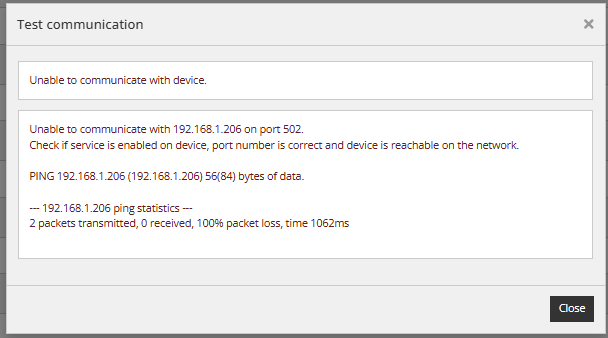

2. La communication ne fonctionne pas correctement, voir l'image ci-dessous:

5.6 Param\xE8}tres avanc\xE9}s

Le param\xE8}tre avanc\xE9} est arbitraire et d\xE9}pend des besoins sp\xE9}cifiques de l'endroit o\xF9} le contr\xF4}leur Reduxi est install\xE9}. Apr\xE8}s avoir termin\xE9} tous les param\xE8}tres avanc\xE9}s, appuyez sur le bouton \"Termin\xE9}\" en bas \xE0} droite.

5.7 Derni\xE8}res mesures

Apr\xE8}s avoir \xE9}tabli avec succ\xE8}s la communication avec le p\xF4}le nouvellement ajout\xE9}, ses valeurs peuvent \xE9}tre v\xE9}rifi\xE9}es sous Appareils - Pompe \xE0} chaleur Ochsner GLMW Plus dans le configurateur Reduxi comme test suppl\xE9}mentaire.

Pour un contr\xF4}le avanc\xE9} de la pompe \xE0} chaleur, int\xE9}grez le p\xF4}le dans la strat\xE9}gie du syst\xE8}me Reduxi. Sous Appareils - Ochsner GLMW Plus dans le configurateur Reduxi, le type de contr\xF4}le doit \xE9}tre d\xE9}fini sur AUTO afin que les commandes de strat\xE9}gie affectent la pompe \xE0} chaleur.

Pour atteindre une flexibilit\xE9} maximale et une r\xE9}duction des co\xFB}ts \xE9}nerg\xE9}tiques par rapport au prix dynamique et aux tarifs dynamiques, veuillez suivre les instructions sur la fa\xE7}on de d\xE9}finir la strat\xE9}gie \xE0} ce lien: Strat\xE9}gies pour le contr\xF4}leur Reduxi.

Apr\xE8}s avoir ajout\xE9} le p\xF4}le avec succ\xE8}s et v\xE9}rifi\xE9} les valeurs, le p\xF4}le peut \xE9}galement \xEA}tre inspect\xE9} et contr\xF4}l\xE9} via l'application Reduxi.
