Comment connecter la batterie Bluesun BSC-125kW (BESS) au Reduxi Controller
Connectez un système de stockage d'énergie par batterie Bluesun BSC-125KW-261KWH au Reduxi Controller.
Description textuelle de cette image

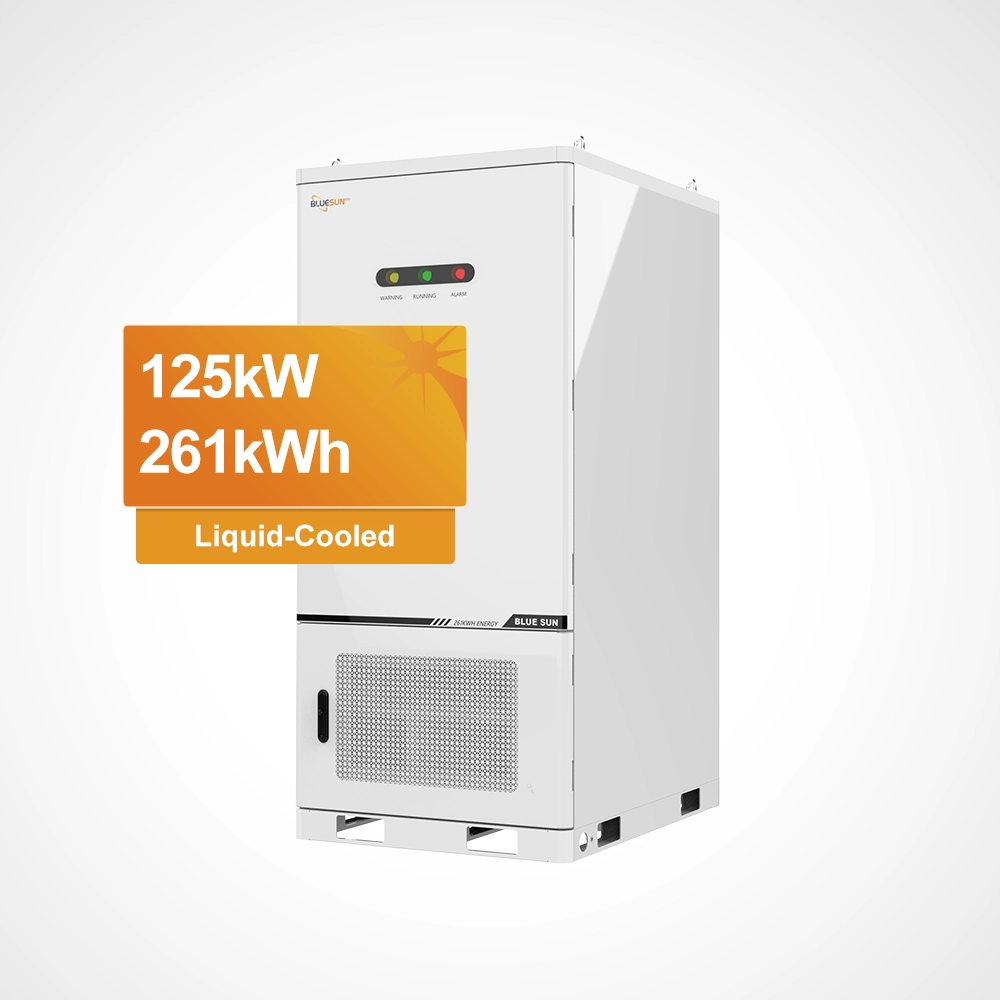

Photo produit d'une armoire extérieure blanche de stockage d'énergie par batterie sur fond clair. L'armoire est haute, avec un panneau latéral blanc arrondi, trois voyants ronds près du haut (jaune, vert, rouge) avec un petit texte en dessous, et un petit logo en haut à gauche. Une grille d'aération grise et une porte avec poignée se trouvent sur la partie inférieure de la face avant, et 'BLUE SUN' est imprimé en bas à droite de la face avant. Une étiquette orange à gauche indique '125kW 261kWh' et, dans une barre plus petite en dessous, 'Liquid-Cooled'.
1 Documentation technique
Le Bluesun BSC-125KW-261KWH est un système de stockage d'énergie par batterie (BESS) à refroidissement liquide, destiné à un usage commercial et industriel. Les données ci-dessous proviennent de la fiche technique de Bluesun.
Documents du fabricant :
- Bluesun Liquid Cooling Storage System 125KW/261KWH – fiche technique (PDF, EN)
- 125kW 261kWh Liquid-Cooled Energy Storage System – page produit (web, EN)
2 Matériel nécessaire
- Reduxi Controller (installé et en ligne)
- Bluesun BSC-125KW-261KWH, mis en service
- Connexion entre le système et le Reduxi Controller (voir point 3)
- Carte des registres Modbus du système, fournie par Bluesun
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Vue d'ensemble du système et câblage
Un système de stockage d'énergie par batterie doit prendre en charge la communication Modbus avec une carte des registres complète pour la surveillance et le pilotage. Les exigences figurent dans Integration requirements for battery energy storage system (BESS).
Selon la fiche technique, chaque rack contient les modules de batterie et un onduleur de 125 kW. Le système utilise CAN pour la communication avec la batterie. L'accès distant aux données passe par Wi‑Fi, 4G, 5G ou LAN via le Bluesun ESS Cloud. L'EMS propose les modes écrêtage des pointes, autoconsommation et UPS.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter l'appareil à Reduxi
Ouvrez d'abord le Configurator, voir point 4. L'appareil est ajouté avec l'assistant en deux étapes.
5.1 Paramètres de base
Bluesun BSC-125kW. Cochez les stratégies auxquelles l'appareil doit participer, puis cliquez sur Next.5.2 Paramètres de communication
La deuxième étape configure la communication Modbus entre le Reduxi Controller et le système. Saisissez le type de connexion, l'adresse et l'ID d'unité Modbus tels qu'ils sont réglés sur le système.
5.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Il lit une fois le Bluesun BSC-125kW et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Ouvrez Devices → your Bluesun device → Last measurements dans le Configurator. Les valeurs indiquent si le système communique correctement.
6.2 Comportement du pilotage
Pour le pilotage par les stratégies Reduxi, ouvrez Devices et votre appareil Bluesun dans le Reduxi Configurator, puis réglez le control type sur AUTO. Les commandes de stratégie n'agissent sur la batterie qu'à cette condition.
Pour réduire les coûts d'énergie grâce aux prix et aux tarifs dynamiques, définissez la stratégie comme décrit dans Stratégies pour le Reduxi Controller.
✓ Résumé
Préparation (points 1–2) : vérifiez la fiche technique. Procurez-vous la carte des registres Modbus auprès de Bluesun et préparez le matériel.
Bluesun BSC-125KW-261KWH (point 3) : connectez le système au Reduxi Controller. Le système doit prendre en charge Modbus.
Ajout à Reduxi (points 4–5) : ouvrez le Configurator, ajoutez l'appareil, saisissez les paramètres de communication, lancez Test communication et cliquez sur Done.
Mise en service (point 6) : vérifiez les dernières mesures et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez le type de connexion, l'adresse et l'ID d'unité Modbus par rapport aux réglages du système. Le contrôleur et le système doivent pouvoir se joindre. |
| Le type du système Bluesun n'est pas sélectionnable | Seuls les types figurant dans la List of supported devices peuvent être sélectionnés. Le système doit prendre en charge Modbus (voir Integration requirements for BESS). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
