Gardez l énergie et les coûts sous contrôle bsp;: surveillez la consommation à tout moment et en tout lieu avec Nemo Power Analyzer et Reduxi.
1. Connectez le contrôleur Reduxi avec Nemo 96 HDLe
1.1 Composants requis pour connecter le contrôleur Reduxi à l analyseur de puissance Nemo 96 HDLe
Pour établir la connexion entre le contrôleur Reduxi et l analyseur de puissance Nemo 96 HDLE suivant ces composants sont nécessaires bsp;:
- Analyseur de puissance Nemo 96 HDLE
- Câble de connexion Modbus RS485
1.2 Connexion entre le contrôleur Reduxi et l analyseur de puissance
L image suivante montre un schéma de la connexion entre le contrôleur Reduxi et l analyseur de puissance Nemo. Acheminez la connexion Modbus des bornes du contrôleur Reduxi (port bsp;1 - A + B) vers le port du Nemo 96 HDLe (RS bsp;485 + et -). Connectez le port bsp;A à + et le port bsp;B à - bsp;:

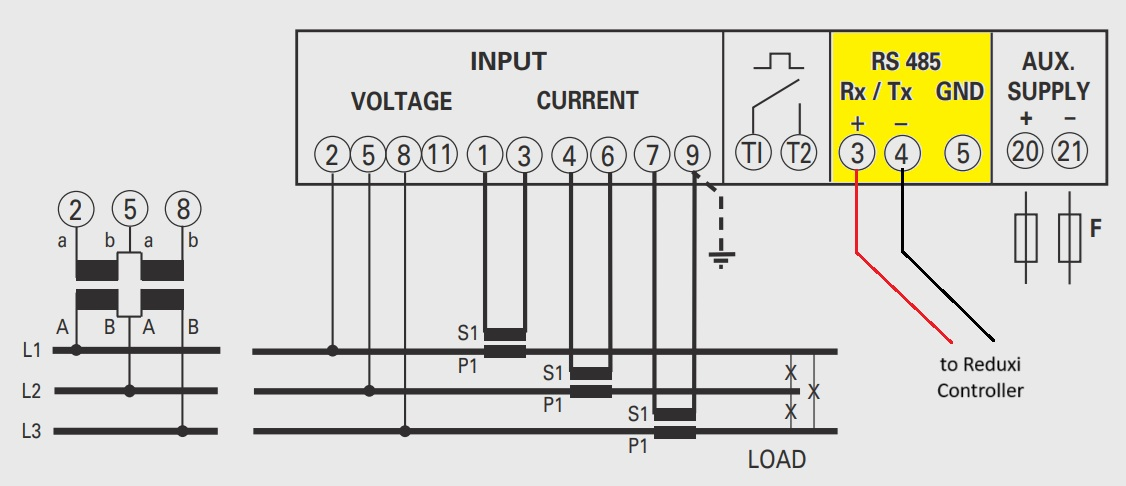

L image suivante montre le point de connexion sur le Nemo 96 HDLe bsp;:
Pour plus d informations sur l appareil ou son fonctionnement, veuillez consulter la page d accueil du fabricant https://www.nhp.com.au/public/assets/pim/Original/10043/IME-Nemo-96-HD-Le-User-Manual.pdf
2. Ajouter l appareil au configurateur Reduxi
Tout d abord, vous pouvez vous connecter au configurateur Reduxi en utilisant Configurateur Reduxi via le navigateur.
2.1 Cliquez sur Ajouter un appareil
2.2 Saisir les paramètres de base
Vous pouvez choisir vous-même le nom de l appareil.
2.3 Sélectionnez le canal de communication et entrez la configuration de l appareil.
Nous vous recommandons de tester la communication par la suite.
Il y a deux résultats possibles bsp;:
2.3.1 Succès - il n y a plus rien à faire ici
2.3.2 Échec - veuillez vérifier votre saisie et réessayer.
2.4 Saisir la configuration avancée (facultatif)
Après avoir terminé tous les réglages, appuyez sur le bouton « Done » en bas à droite.
