Comment connecter les onduleurs hybrides GoodWe (Dongle, Bluetooth, WiFi, LAN) au Reduxi Controller
Connectez votre onduleur hybride GoodWe au Reduxi Controller via Modbus TCP. Fonctionne avec le WiFi/LAN Kit 1.0 et 2.0 par LAN ou Wi-Fi.
Description textuelle de cette image

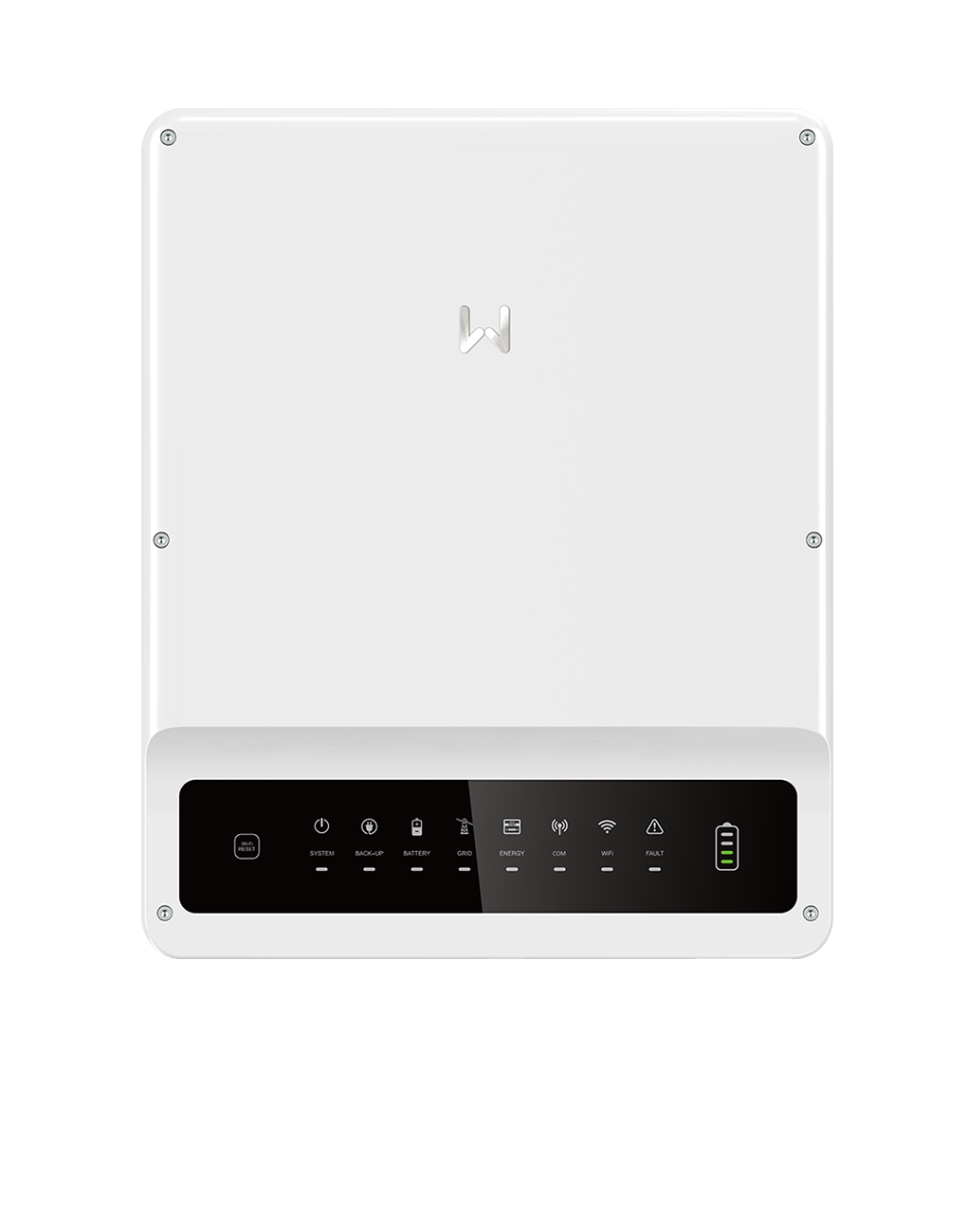

Photo produit d'un onduleur hybride mural blanc sur fond blanc, vue de face. Boîtier blanc rectangulaire aux angles arrondis avec un logo « W » gris clair au centre de la partie supérieure et des vis aux coins. La partie inférieure comporte un panneau d'affichage en verre noir avec une rangée d'icônes d'état et de minuscules libellés en dessous, et une icône de niveau de batterie avec des barres vertes à droite. Un petit bouton rond se trouve à gauche du panneau.
- Documentation technique
- Matériel nécessaire
- Choisir la connexion et activer Modbus TCP
- Configurer le WiFi/LAN Kit avec l'application SolarGo
- Définir l'IP statique avec l'application SEMS+ Classic
- Mettre à jour le firmware et vérifier le réseau (si nécessaire)
- Se connecter à l'interface web de Reduxi
- Ajouter l'onduleur GoodWe au Reduxi Controller
- Vérifier les mesures
- Résumé
- Problèmes courants
- Articles associés
1 Documentation technique
Documents GoodWe pour le module de communication et les appareils pris en charge :
- GoodWe Wi-Fi/LAN Kit Series (WiFi/LAN Kit-20) – Page produit du module de communication avec fiche technique et manuel d'utilisation.
- Compatibility list of GoodWe inverters and IoT products – Indique quel onduleur fonctionne avec quel module de communication et quel firmware.
2 Matériel nécessaire
Vous avez besoin des composants suivants :
- Onduleur hybride GoodWe
- GoodWe WiFi/LAN Kit 1.0 ou WiFi/LAN Kit 2.0 (dongle de communication)
- Reduxi Controller
- Câble Ethernet entre l'onduleur et votre routeur ou switch
- Smartphone avec Bluetooth et l'application SolarGo ou l'application SEMS+ Classic (voir point 4 et point 5)
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Choisir la connexion et activer Modbus TCP
La communication Modbus TCP avec Reduxi dépend du dongle et de la manière dont l'onduleur est connecté à Internet. Identifiez votre cas :
| Dongle et connexion | Modbus TCP | Étape suivante |
|---|---|---|
| WiFi/LAN Kit 1.0 via LAN | Activé automatiquement | Définir une IP statique avec l'application SEMS+ Classic (point 5) |
| WiFi/LAN Kit 1.0 via Wi-Fi | Activer avec l'application SolarGo | Configurer le dongle avec SolarGo (point 4) |
| WiFi/LAN Kit 2.0 via LAN | Activé automatiquement | Vérifier le numéro de série (point 3.5) |
| WiFi/LAN Kit 2.0 via Wi-Fi | Activation par GoodWe After-Sale Support | Envoyer l'e-mail (point 3.4), puis vérifier le numéro de série (point 3.5) |
3.1 WiFi/LAN Kit 1.0 via LAN
Description textuelle de cette image
Photo d'un dongle GoodWe WiFi/LAN Kit 1.0 noir sur fond blanc. C'est un module noir haut aux bords arrondis, avec une fiche de connexion en haut, une petite fenêtre d'affichage sombre au milieu, et un logo et un symbole réseau (LAN) imprimés en dessous. Deux voyants se trouvent en bas : un bleu à gauche et un vert à droite, chacun avec un petit symbole imprimé.
L'onduleur est connecté à Internet avec le WiFi/LAN Kit 1.0 via LAN. Modbus TCP est activé automatiquement avec ces paramètres :
- ID de l'appareil :
1 - Port :
502 - Débit en bauds :
9600
Poursuivez avec le point 5, Définir l'IP statique avec l'application SEMS+ Classic.
3.2 WiFi/LAN Kit 1.0 via Wi-Fi
Description textuelle de cette image
Photo d'un dongle GoodWe WiFi/LAN Kit 1.0 noir sur fond blanc. C'est un module noir haut aux bords arrondis, avec une fiche de connexion en haut, une petite fenêtre d'affichage sombre au milieu, et un logo et un symbole réseau (LAN) imprimés en dessous. Deux voyants se trouvent en bas : un bleu à gauche et un vert à droite, chacun avec un petit symbole imprimé.
L'onduleur est connecté à Internet avec le WiFi/LAN Kit 1.0 via Wi-Fi. Vous devez activer Modbus TCP avec l'application SolarGo.
Poursuivez avec le point 4, Configurer le WiFi/LAN Kit avec l'application SolarGo.
3.3 WiFi/LAN Kit 2.0 via LAN
Description textuelle de cette image
Photo d'un dongle GoodWe WiFi/LAN Kit 2.0 noir sur fond blanc. Un ruban rouge en diagonale en haut porte le texte NEW. Le dongle a une fiche de connexion en bas, une petite fenêtre d'affichage sombre dans la partie supérieure et un logo et un symbole réseau en dessous. Deux petits voyants sont visibles près de la partie inférieure, un bleu et un vert/jaune.
L'onduleur est connecté à Internet avec le WiFi/LAN Kit 2.0 via LAN. Modbus TCP est activé automatiquement avec ces paramètres :
- ID de l'appareil :
1 - Port :
502 - Débit en bauds :
9600
Poursuivez avec le point 3.5, Numéro de série du WiFi/LAN Kit 2.0.
3.4 WiFi/LAN Kit 2.0 via Wi-Fi
Description textuelle de cette image
Photo d'un dongle GoodWe WiFi/LAN Kit 2.0 noir sur fond blanc. Un ruban rouge en diagonale en haut porte le texte NEW. Le dongle a une fiche de connexion en bas, une petite fenêtre d'affichage sombre dans la partie supérieure et un logo et un symbole réseau en dessous. Deux petits voyants sont visibles près de la partie inférieure, un bleu et un vert/jaune.
L'onduleur est connecté à Internet avec le WiFi/LAN Kit 2.0 via Wi-Fi. Le GoodWe After-Sale Support doit activer Modbus TCP. Envoyez un e-mail à service.se@goodwe.com :
- Objet : Enable MODBUS TCP for WLAN/LAN 2.0 dongle
- Numéro de série de l'onduleur
- Numéro de série du dongle
Une fois que GoodWe a activé Modbus TCP, poursuivez avec le point 3.5.
3.5 Numéro de série du WiFi/LAN Kit 2.0
Le WiFi/LAN Kit 2.0 existe en version standard et en version avec cybersécurité. Vérifiez le numéro de série sur le dongle :
- Le numéro de série commence par
72000: version standard. - Le numéro de série commence par
72100: version avec cybersécurité. Vous devez effectuer des réglages supplémentaires sur l'onduleur. Suivez les étapes du point 4.
72000…
Description textuelle de cette image
Photo d'un dongle GoodWe WiFi/LAN Kit noir posé sur une surface gris clair. Une étiquette blanche porte le texte WiFi Kit-20, un code-barres et le numéro de série 72000WFA23500051. Une fiche de connexion se trouve à l'extrémité gauche du dongle.
4 Configurer le WiFi/LAN Kit avec l'application SolarGo
4.1 Télécharger et installer l'application SolarGo (si nécessaire)
Description textuelle de cette image
Image en deux parties sur fond blanc. En haut : badge noir portant le texte Download on the App Store avec le logo Apple. En dessous : un code QR noir et blanc. D'après la légende, le code QR mène à l'application SolarGo dans l'App Store.
Description textuelle de cette image
Badge noir « GET IT ON Google Play » avec le logo triangulaire de Google Play et, en dessous, un code QR noir et blanc pour télécharger l'application SolarGo.
4.2 Se connecter à l'onduleur via Bluetooth
Assurez-vous que l'onduleur est allumé et que l'onduleur et le module de communication fonctionnent correctement.
Description textuelle de cette image
Trois captures d'écran de téléphone côte à côte de l'écran Device List de l'application SolarGo, avec des pastilles bleues numérotées et des contours rouges. En-tête de chacune : 'Device List' avec une icône de cloud, une icône d'aide et une icône de menu ; onglets Bluetooth (sélectionné) et WLAN. Capture 1 : l'onglet Bluetooth est entouré en rouge (pastille 1) ; état vide avec une illustration d'appareils et le texte 'No Device' ; le bouton 'Search Device' est entouré en rouge (pastille 2) ; lien 'Not Found >'. Capture 2 : liste des appareils trouvés avec un chevron chacun, noms : CCM-4050KNAC248G0001 (avec une icône 'Parallel'), WLA-5012KNAG24BL0005 (entouré en rouge, pastille 3), WNN-52000MIA226W5006, SOL-BLE244L8002, WFA-96000ETF225W6666, GSA-8010KMSF226G8006 ; bouton 'Search Device' ; lien 'Not Found >'. Capture 3 (arrière-plan grisé) : liste avec CCM-23000EZL21B50020 et CCM-53000SSA238GS019, et une boîte de dialogue iPhone 'Bluetooth Pairing Request' indiquant qu'un appareil souhaite s'appairer avec votre iPhone, avec les boutons Cancel et Pair (Pair entouré en rouge, pastille 4).
1234. Si le mot de passe a déjà été modifié, utilisez celui que vous avez choisi. Un rappel de changer le mot de passe n'apparaît que si nécessaire. Changez le mot de passe si ce n'est pas déjà fait.Description textuelle de cette image
Assemblage d'écrans de l'application SolarGo avec des contours rouges, des pastilles bleues numérotées de 5 à 8 et des flèches rouges indiquant l'ordre. Pastille 5 (en haut à gauche) : boîte de dialogue de connexion sur une liste d'appareils grisée avec deux icônes de rôle, Owner et Installer (Installer sélectionné), un champ de mot de passe vide avec une icône d'œil (aucune valeur affichée), une case cochée 'Remember Password' et un bouton 'Login'. Flèche rouge vers le bas, puis pastille 6 : boîte de dialogue 'Reminder' avec le texte 'To keep your account secure, you must change your password now.' et le lien 'I am aware of that'. Flèche rouge vers le bas, puis pastille 7 : boîte de dialogue 'Change Password' avec deux champs de mot de passe vides avec icônes d'œil, la note 'Note:8-16 characters, including digits, uppercase letters or lowercase letters.' et un bouton 'YES'. Flèche rouge vers la droite, puis pastille 8 (à droite) : écran 'Device List' avec les onglets Bluetooth (sélectionné) et WLAN, une liste d'appareils (CCM-, WLA-.) et la même boîte de dialogue de connexion que la pastille 5 (Owner/Installer, champ de mot de passe vide, 'Remember Password' coché, 'Login') ; en bas, le bouton 'Search Device' et le lien 'Not Found >'.
Description textuelle de cette image
Capture d'écran de la page principale de l'application SolarGo sur un téléphone. En-tête : flèche de retour et un numéro d'appareil commençant par 9015. Pastille d'état : 'Status:Normal (On-Grid)'. Schéma des flux d'énergie, 'Unit:kW' : icône de panneau solaire avec une valeur de flux de 13.25 vers une icône de maison avec 13.25 ; icône de batterie 100 % avec la valeur 0.00 ; icône de pylône électrique avec la valeur 0.00. Tuiles d'information : Safety Power Grid Code: Warehouse ; Working Mode: Peak Shaving ; Battery Model: LX F16.0-H-20 ; Battery Status: Normal ; Backup: ON ; Power Limit: OFF. Navigation du bas : Home (sélectionné, bleu), Parameters, Settings.
4.3 Activer et configurer Modbus TCP
Les paramètres Modbus TCP dépendent du dongle. Vérifiez d'abord le numéro de série (voir point 3, point 3.5).
Dongle standard : le numéro de série commence par 72000
Description textuelle de cette image
Trois écrans de téléphone côte à côte de l'application SolarGo, reliés par des lignes et des flèches rouges. Écran 1, Settings : Communication Settings (cadre rouge), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version ; onglets du bas Home, Parameters, Settings (Settings marqué d'un cadre rouge). Écran 2, Communication Settings : WLAN/LAN, WLAN Detection, 4G, RS485 (RS485 dans un cadre rouge, flèche de Communication Settings vers cette entrée). Écran 3, RS485 (titre dans un cadre rouge) : Modbus TCP avec un interrupteur vert activé (cadre rouge) ; COM Address: 0 avec un bouton de validation bleu, et une indication de plage estompée ; Baud Rate : liste déroulante, vide.
- ID de l'appareil :
1 - Port :
502 - Débit en bauds :
9600
Dongle avec cybersécurité : le numéro de série commence par 72100
Description textuelle de cette image
Trois captures d'écran de téléphone de l'application SolarGo côte à côte, reliées par des flèches rouges. À gauche, liste 'Settings' : Communication Settings (entouré en rouge), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, 'APP Version: V5.6.0' ; navigation du bas Home, Parameters, Settings (entouré en rouge). Au milieu, liste 'Communication Settings' : Privacy & Security (entouré en rouge), WLAN/LAN, 4G, RS485. À droite, page 'Privacy & Security' avec trois sections. Section Bluetooth : interrupteur 'Bluetooth Stays On' (désactivé) avec le texte : ON: the APP can continuously access devices through Bluetooth; OFF: the APP will not be able to access the device through Bluetooth; if the APP cannot search for the Bluetooth signal of the device, double-click the 'RELOAD' button on the communication module to turn on the Bluetooth signal, and use the APP to connect to the device within 5 minutes. Section WLAN : interrupteur 'WLAN Control' (désactivé) avec le texte : ON: the APP can connect devices through the WLAN local area network of the communication module; OFF: the APP cannot connect to the device through the WLAN local area network of the communication module. Section Modbus TCP : interrupteur 'Modbus TCP' (désactivé), entouré d'un rectangle rouge, avec le texte 'ON: A third-party platform that can access inverter information through communication protocols. You can contact after-sales service to obtain the agreement.'
- ID de l'appareil :
1 - Port :
502 - Débit en bauds :
9600
4.4 Définir une adresse IP statique
Définissez l'adresse IP de l'onduleur. Nous recommandons une adresse IP fixe (statique).
Description textuelle de cette image
Trois écrans de téléphone côte à côte de l'application SolarGo, reliés par des flèches rouges. Écran 1, Settings : entrées Communication Settings (cadre rouge, surlignée), Quick Settings, Basic Settings, Advanced Settings, Port Connection, Meter/CT-Assisted Test, Firmware Information, APP Version V5.8.0 ; onglets du bas Home, Parameters, Settings (Settings marqué d'un cadre rouge). Écran 2, Communication Settings : Privacy & Security, WLAN/LAN (cadre rouge, surlignée), 4G, RS485. Écran 3, WLAN/LAN avec un lien Save en haut à droite : Encryption Type: WPA2/WPA ; Password : champ, valeur non affichée ; un cadre rouge autour de DHCP avec un interrupteur vert qui semble activé, et l'indication : If you need to set a specific IP address, you can manually enter it after turning off DHCP ; puis IP Address, Subnet Mask, Gateway Address, DNS Server. Sous le cadre : LAN: Not Connected, et un lien bleu : Restore factory communication settings.
5 Définir l'IP statique avec l'application SEMS+ Classic
5.1 Télécharger et installer l'application SEMS+ Classic (si nécessaire)
Description textuelle de cette image
Image en deux parties sur fond blanc. En haut : badge noir portant le texte Download on the App Store avec le logo Apple. En dessous : un code QR noir et blanc avec une fine bordure gris clair. D'après la légende, le code QR mène à l'application SEMS+ Classic dans l'App Store.
Description textuelle de cette image
Image en deux parties sur fond blanc. En haut : badge noir portant le texte GET IT ON Google Play avec le logo triangulaire coloré de Google Play. En dessous : un code QR noir et blanc. D'après la légende, le code QR mène à l'application SEMS+ Classic sur Google Play.
5.2 Se connecter à l'onduleur via Bluetooth et définir l'IP
Assurez-vous que l'onduleur est allumé et que l'onduleur et le module de communication fonctionnent correctement.
Description textuelle de cette image
Trois captures d'écran de téléphone côte à côte de l'application SEMS+ (GoodWe), avec des ovales rouges et les numéros 1, 2 et 3. Capture 1 (heure 14:49) : écran d'accueil avec une bannière 'Test' montrant un onduleur blanc ; section 'Services' avec les tuiles Warranty, Report Center, GoodWe News, Announcements ; section 'Tools' avec la tuile 'Network Link' entourée en rouge et marquée 1 ; section 'Help'. Capture 2 (heure 14:47) : titre 'Network Link' avec les onglets Bluetooth (sélectionné) et WLAN, et une liste d'appareils : LEM-23000LEM21B55890, WLA-96000NAW253L0008 (entouré en rouge et marqué 2), LEM-23000LEM25318015, WFA-40800EAA238W0010, LEM-23000LEM21B55898, WLA-5110KNZ500008888, WLA-8100KHTU201R0001. Capture 3 (heure 14:47) : une demande d'appairage avec 'Cancel' en haut à droite, deux icônes User (sélectionnée) et Installer, un champ de saisie de mot de passe avec le texte indicatif 'Please enter a password' et une icône d'œil, et une case 'Remember Password' (non cochée) ; la zone du champ est entourée en rouge et marquée 3. En dessous, un texte d'aide indique qu'en cas d'oubli du mot de passe, il faut maintenir enfoncé le bouton Bluetooth de l'appareil pour rétablir le mot de passe par défaut (la valeur par défaut est visible sur l'image et omise ici), ou Contact Us.
1234. Si le mot de passe a déjà été modifié, utilisez celui que vous avez choisi. Un rappel n'apparaît que si nécessaire. Changez le mot de passe si ce n'est pas déjà fait. Activez Remember Password et poursuivez.Description textuelle de cette image
Capture d'écran de la page 'Network Link' de l'application SEMS+ sur un téléphone, entourée d'un rectangle rouge avec le numéro rouge 4. Barre d'état : heure 14:47, icône muet, signal, Wi-Fi, batterie 64. En-tête : flèche de retour, titre 'Network Link' et une icône Bluetooth (bleue) à droite. Trois lignes de liste, chacune avec un chevron : Privacy & Security, WLAN/LAN, Login Password Change. Le reste de la page est bleu clair et vide, avec une barre noire d'accueil en bas.
Description textuelle de cette image
Deux captures d'écran de téléphone côte à côte de l'application SEMS+, écran WLAN/LAN, avec des contours rouges et des étiquettes numérotées rouges 5, 6 et 7. Écran de gauche : LAN: Not Connected ; WLAN : activé (interrupteur) ; Name : un nom de réseau Wi-Fi (H3C_2D63E5) ; Encryption Method: WPA2 ; Password : champ avec une flèche de liste déroulante, valeur non affichée. Le cadre rouge 5 marque DHCP Automatic Obtain, interrupteur activé, avec le texte d'aide indiquant que pour définir une adresse IP précise, il faut désactiver DHCP Automatic Obtain et utiliser Manual Setting. Le cadre rouge 6 marque les champs IP Address, Subnet Mask, Gateway Address et DNS Server, avec des valeurs grisées. En dessous se trouvent un bouton WLAN Detection et la remarque : When LAN and WLAN are configured simultaneously, the communication will prioritize LAN. Écran de droite : le même écran assombri, avec une fenêtre WLAN Detection (cadre rouge 7) et un lien Cancel. La fenêtre montre trois icônes (onduleur, routeur, cloud) reliées par des coches bleues et le texte : Network configuration successful.
6 Mettre à jour le firmware et vérifier le réseau (si nécessaire)
6.1 Mettre à jour le firmware de l'onduleur
En cas de problème, mettez à jour le firmware de l'onduleur vers la dernière version.
Description textuelle de cette image
Deux captures d'écran de téléphone côte à côte de l'application SolarGo/SEMS+, reliées par une flèche rouge. À gauche, liste 'Settings' : Communication Settings, Basic Settings, Advanced Settings, Load Control, Power on/off, Firmware Information (entouré en rouge ; la flèche rouge part de là), Change Login Password ; chacune avec un chevron. Navigation du bas : Home, Parameters, Settings (entouré en rouge, sélectionné). À droite, page 'Firmware Information' avec une flèche de retour : DSP FW Version ; ARM FW Version ; Communication Module FW Version. Texte 'Tips: Please keep the mobile cloud network normal to obtain the latest firmware version information.' Lien bleu 'Check For Update' avec un contour rouge en pointillés.
6.2 Configurer le réseau
Connectez l'onduleur à Internet avec un câble Ethernet. L'onduleur ne peut communiquer avec le Reduxi Controller via Modbus TCP qu'à cette condition.
Modbus TCP : appuyez sur Settings, puis sur Privacy & Security, et activez Modbus TCP. Définissez ensuite :
- ID de l'appareil :
1 - Port :
502 - Débit en bauds :
9600
Adresse IP statique : appuyez sur Settings, puis sur WLAN/LAN. Si l'interrupteur DHCP est activé, désactivez-le et saisissez manuellement les données adaptées à votre réseau. Nous recommandons une adresse IP fixe (statique). Notez l'adresse IP pour plus tard. Les écrans sont identiques à ceux du point 4, points 4.3 et 4.4.
7 Se connecter à l'interface web Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
8 Ajouter l'onduleur GoodWe au Reduxi Controller
Connectez le Reduxi Controller et l'onduleur hybride via Ethernet. Enregistrez ensuite l'onduleur comme nouvel appareil (onduleur hybride GoodWe).
8.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator du contrôleur (voir point 7) et cliquez sur + Add device.
Description textuelle de cette image
Capture d'écran de la barre latérale du Reduxi Configurator. En-tête : logo reduxi Configurator. La section Devices (avec une icône moins) liste : BYD 24kWh ; Iskraemeco AM550 ; Ochsner GMLW 9Plus ; SolarEdge Master ; SolarEdge Slave. En bas se trouve un bouton Add device avec un signe plus, marqué d'un rectangle rouge.
À la première étape (paramètres de base), sélectionnez les paramètres de base de l'appareil :
- Device type :
Hybrid inverter - Type :
GoodWe Energy Storage Inverters HV - Name : un nom de votre choix
Description textuelle de cette image
Capture d'écran du Reduxi Configurator, étape 1 sur 2 Basic settings. Indicateur d'étapes : 1 Basic settings (active, noire), 2 Communication channel (grise). Formulaire intitulé Basic settings : Device type (obligatoire) : Hybrid inverter ; Type (obligatoire) : GoodWe Energy Storage Inverters HV ; Name (obligatoire) : GoodWe Energy Storage Inverters HV. Boutons : Back (à gauche), Next (à droite, foncé).
Appuyez sur Next.
8.2 Paramètres de communication
La deuxième étape configure le canal de communication Modbus TCP. Il relie le Reduxi Controller à l'onduleur hybride GoodWe. Saisissez l'adresse IP de l'onduleur que vous avez définie précédemment (voir point 4, point 4.4, ou point 5).
| Paramètre | Valeur |
|---|---|
| Connexion | TCP/IP |
| IP | L'adresse IP statique définie sur l'onduleur |
| Port | 502 |
| Modbus unit ID | Par défaut 247 (comme indiqué dans le Configurator) |
| Control mode | Par défaut EMS (comme indiqué dans le Configurator) |
Description textuelle de cette image
Capture d'écran du formulaire des paramètres de communication du Reduxi Configurator pour l'onduleur hybride GoodWe. Champs : Connection (obligatoire) : TCP/IP ; IP (obligatoire) : vide ; Port (obligatoire) : 502 ; Modbus unit ID (obligatoire) : 247 ; Control mode (obligatoire) : EMS, avec le texte d'aide en dessous : Select control mode of inverter. Boutons en bas : Back (à gauche), Test communication et Done (à droite, foncé).
8.3 Test de communication
Cliquez sur Test communication en bas de l'assistant. Il lit une fois l'onduleur hybride GoodWe et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
Exemple de lecture réussie :
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication (croix de fermeture en haut à droite) avec du texte vert. Contenu : Successful readout from device. Valeurs : Battery active power : -450.0 W ; Battery current : -1.8 A ; Battery export active energy : 2493400 Wh ; Battery import active energy : 2784800 Wh ; Battery max. active power : 10000.0 W ; Battery min. active power : -10000.0 W ; Battery state of charge : 25.63 % ; Battery state of health : 99.37 % ; Battery voltage : 269.5 V ; Error : false ; Grid export active energy : 0 Wh ; Grid import active energy : 0 Wh ; Inverter active power : -1444 W ; Load active power : 76 W ; Load import active energy : 953900 Wh ; Off-grid : false ; PV active power : -839 W ; PV current : -1.9 A ; PV export active energy : 10434800 Wh ; PV min. active power : -10000 W ; PV voltage : 433.7 V ; State name : ON_GRID. Paramètres supplémentaires : GRID_POWER_ACTIVE_L1 : 20 ; GRID_POWER_ACTIVE_L2 : 12 ; GRID_POWER_ACTIVE_L3 : 24 ; PV_POWER_ACTIVE_MAX : 0. Bouton foncé en bas à droite : Close.
9 Vérifier les mesures
9.1 Last measurements
Vérifiez les mesures sous Devices – GoodWe Hybrid Inverter – Last measurements dans le Reduxi Configurator.
Description textuelle de cette image
Capture d'écran du Reduxi Configurator, page 'Last measurements' de l'appareil 'GoodWe Hybrid Inverter ESG2 6kW 1ph'. Barre latérale gauche : logo 'reduxi Configurator' ; section Devices avec les entrées 'GoodWe Hybrid Inverter ESG2 6kW 1ph' (active), MasterTherm, Reduxi Meter ; puis 'Optimization modes' (signe plus) et 'Utility Rate Plan'. En haut : fil d'Ariane 'Device / GoodWe Hybrid Inverter ESG2 6kW 1ph', une icône de lien verte et un bandeau 'New patch available. Click here to apply.' avec une croix de fermeture. Onglets : Last measurements (actif), Analyze, Archive ; liste déroulante d'actualisation 'Each second'. Tuile 'Control type' : boutons Auto (vert clair, sélectionné) et Manual (sombre) ; horodatage 07. 05. 2025 12:17:41. Carte Battery (horodatages 07. 05. 2025 12:19:22) : Battery active power 0.0 kW ; Battery current 0.30 A ; Battery voltage 53.20 V ; Battery capacity (Wh) 16.3 kWh ; Battery maximum capacity (Wh) 22.3 kWh ; Battery state of charge 73.00 % ; Battery state of health 100.00 % ; Battery min. state of charge 10.00 % (coupé en bas de l'image). Carte PV (12:19:23) : PV active power -1.3 kW ; PV current -3.40 A ; PV voltage 374.60 V ; PV export active energy 3,306.8 kWh ; PV min. active power -6.1 kW. Carte Load (12:19:22) : Load active power 1.3 kW ; Load import active energy 26,830.9 kWh.
Une fois l'appareil ajouté dans le Configurator, vous pouvez aussi le surveiller dans l'application cloud Reduxi.
9.2 Activer le pilotage par Reduxi
Pour le pilotage par Reduxi, réglez le control type sur AUTO sous Devices – GoodWe Hybrid Inverter dans le Reduxi Configurator. Les commandes de stratégie n'agissent sur l'onduleur qu'à cette condition.
Pour réduire vos coûts d'énergie grâce aux prix et aux tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le contrôleur Reduxi.
✓ Résumé
Préparation (points 1–3) : vérifiez les documents et le matériel. Choisissez votre dongle et votre connexion, puis activez Modbus TCP (point 3).
Onduleur GoodWe (points 4–6) : configurez le dongle avec SolarGo ou définissez l'IP statique avec SEMS+ Classic. Notez l'adresse IP. Mettez à jour le firmware si nécessaire.
Ajout à Reduxi (points 7–8) : connectez-vous à l'interface web Reduxi. Ajoutez l'appareil comme Hybrid inverter, type GoodWe Energy Storage Inverters HV. Saisissez l'IP et le port 502. Lancez Test communication, puis cliquez sur Done.
Mise en service (point 9) : vérifiez les dernières mesures. Réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez l'adresse IP de l'onduleur, le port 502 et que Modbus TCP est activé. Vérifiez que l'onduleur est connecté via Ethernet et se trouve sur le même réseau que le contrôleur. |
| Modbus TCP n'est pas disponible avec le WiFi/LAN Kit 2.0 via Wi-Fi | Le GoodWe After-Sale Support doit l'activer. Envoyez l'e-mail décrit au point 3.4. |
| Le numéro de série du dongle commence par 72100 | Activez Modbus TCP sous Settings – Privacy & Security (point 4.3). |
| L'adresse IP de l'onduleur change | Désactivez le DHCP et définissez une adresse IP statique (point 4.4 ou point 5.2). |
| Les problèmes de communication persistent | Mettez à jour le firmware de l'onduleur (point 6.1). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
