Comment connecter la borne de recharge AC Starcharge Aurora au Reduxi Controller
Connectez le Reduxi Controller à la StarCharge Aurora via le protocole OCPP. Reduxi peut réduire votre facture d'électricité de 70 %.

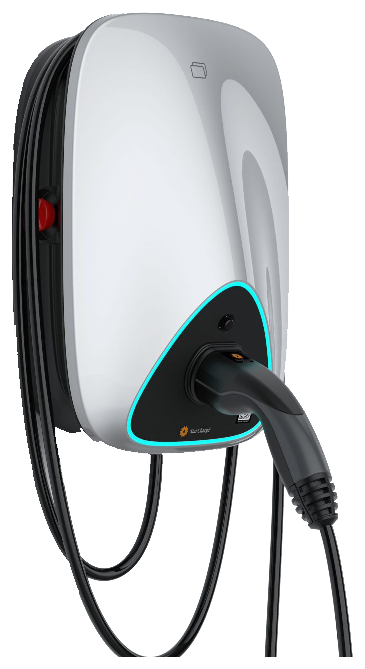

Description textuelle de cette image
Photo d'une borne de recharge murale (wallbox) sur fond blanc. Le boîtier est blanc brillant et argenté, avec un panneau avant inférieur noir bordé d'un liseré lumineux cyan. Une prise de charge noire est insérée dans la prise sur la face avant, et un épais câble noir pend en dessous en boucles. Un bouton ou voyant rouge est visible sur le côté gauche du boîtier. Un petit logo figure sur le panneau avant. Aucun texte lisible.
- Documentation technique
- Matériel nécessaire
- Installer la borne
- Se connecter à l'interface web de l'Aurora
- Saisir l'ID ChargePoint et configurer OCPP
- Configurer les paramètres réseau de l'Aurora
- Se connecter à l'interface web de Reduxi
- Ajouter l'Aurora à Reduxi
- Vérifier les mesures
- Résumé
- Problèmes courants
- Articles associés
1 Documentation technique
Document du fabricant pour la StarCharge Aurora :
- StarCharge Aurora operation manual (English) – Installation, mise en service, recharge et maintenance de la wallbox Aurora.
2 Matériel nécessaire
Vous avez besoin de :
- Reduxi Controller
- Wallbox StarCharge Aurora AC, installée
- PC ou ordinateur portable pour ouvrir l'interface web de la borne
- Câble Ethernet (pour la connexion LAN ou pour la première connexion)
- Carte SIM (uniquement pour la connexion 4G)
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Installer la borne
Installez la wallbox selon les instructions du fabricant et mettez-la en service. Les détails figurent dans le manuel : https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf
Vous avez trois possibilités pour connecter la borne à Internet : carte SIM, Wi‑Fi ou Ethernet.
La photo montre la zone de raccordement de la borne. Insérez la carte SIM ou branchez le câble Ethernet à côté du raccordement AC.
Description textuelle de cette image
Schéma d'installation de la zone de raccordement à l'intérieur du boîtier de la borne StarCharge Aurora, vu en biais : un corps de borne sombre avec un cadre jaune contenant le bornier avec des fils colorés (vert-jaune, bleu, marron, noir) et un câble Ethernet violet qui sort vers la droite par une ouverture de câble. Légendes textuelles : SIM Card ; Wiring comparison ; After using the blade to cut through threading position, thread the ethernet ; Ethernet cable socket ; Ethernet Cable. Des lignes rouges relient chaque légende à sa pièce.
4 Se connecter à l'interface web de l'Aurora
Après l'installation, connectez-vous à la borne avec un PC ou un ordinateur portable.
4.1 Connexion par câble Ethernet
192.168.88.1 et 192.168.88.200. Nous recommandons un programme tel que NetSetMan. Vous pouvez aussi la définir dans le système d'exploitation, dans les paramètres de la connexion réseau.Description textuelle de cette image
Capture d'écran du programme NetSetMan (menu en allemand : Programm, Windows Tools, Optionen, Hilfe). À gauche : une arborescence de profils avec le groupe Gruppe contenant les profils Auto et StarCharge Aurora. À droite : onglet Ethernet avec l'adaptateur Intel(R) Ethernet Connection (18) I219-V. Section IP & Gateway cochée : IP-Adresse automatisch beziehen [obtenir l'IP automatiquement] non sélectionné ; Folgende IP-Adresse verwenden [utiliser l'adresse IP suivante] sélectionné. Dans un cadre rouge : IP-Adresse: 192.168.88.200 ; Subnetzmaske: 255.255.255.0 ; Standardgateway: 192.168.88.1. Section DNS-Server cochée : DNS-Serveradresse automatisch beziehen non sélectionné ; Folgende DNS-Serveradressen verwenden sélectionné ; Bevorzugt [préféré] : vide ; Alternativ [auxiliaire] : vide (les deux dans le cadre rouge). En dessous : Erweiterte TCP/IP-Einstellungen avec WINS, Routentabelle et IPv6, tous décochés.
Description textuelle de cette image
Collage de six captures d'écran Windows 11 avec des cadres rouges et des numéros rouges de 1 à 7, montrant comment définir une adresse IP fixe sur l'adaptateur Ethernet. Étape 1 : zone de recherche du menu Démarrer dans la barre des tâches avec le texte network saisi. Étape 2 : résultat de recherche Best match: View network connections, Control panel (cadre rouge) ; en dessous, des suggestions web et des entrées de paramètres (Wi-Fi settings, Firewall & network protection, Bluetooth and other devices settings, Proxy settings, VPN settings, Mobile hotspot). Étape 3 : fenêtre Control Panel, Network and Internet, Network Connections listant les adaptateurs (Bluetooth-Netzwerkverbindung non connecté, OpenVPN Wintun câble réseau débranché, Ethernet Network 2 Intel(R) Ethernet Connection (cadre rouge), WLAN Intel(R) Wi-Fi 6 AX211 160MHz). Étape 4 : boîte de dialogue Ethernet Status avec un cadre rouge autour du bouton Properties. Étape 5 : boîte de dialogue Ethernet Properties (liste d'éléments en allemand), avec Internet Protocol, Version 4 (TCP/IPv4) sélectionné (cadre rouge). Étape 6 : cadre rouge autour du bouton Properties de cette boîte de dialogue. Étape 7 : boîte de dialogue Internet Protocol Version 4 (TCP/IPv4) Properties : Obtain an IP address automatically non sélectionné ; Use the following IP address sélectionné, avec les champs IP address, Subnet mask et Default gateway remplis de numéros de type 192.168.x.x (chiffres exacts ; le masque de sous-réseau ressemble à 255.255.255.0) ; Use the following DNS server addresses sélectionné, Preferred DNS server et Alternate DNS server vides ; cadre rouge autour de ces champs.
192.168.88.206. Connectez-vous avec l'utilisateur et le mot de passe par défaut ci-dessous.| Paramètre | Valeur |
|---|---|
| Utilisateur | wbdh |
| Mot de passe | 26835941 |
Description textuelle de cette image
Capture d'écran de la page de connexion web de la borne Aurora. Arrière-plan : photo d'un bâtiment de bureaux ou d'usine moderne avec une façade sombre et des parties vitrées vertes sous un ciel bleu ; un logo d'entreprise et des caractères chinois sont faiblement visibles sur la façade. Au centre : titre Login (estompé), deux champs de saisie sombres intitulés Username et Password (une petite marque rouge se trouve à l'extrémité droite du champ Username) et un bouton orange Sign me in. Le contenu des champs n'est pas affiché.
Description textuelle de cette image
Capture d'écran de l'interface web StarCharge, page Quick Setup (fil d'Ariane Home / Quick Setup). Menu sombre à gauche : Quick Setup (surligné), Hardware Setting, Software Setting, Charging Status, Upload and download. Barre supérieure : Language, User Set. Champs : ChargePoint Id : vide, avec les boutons Submit et Refresh. Section OCPP Setting : IP or Domain Name : vide ; SSL Enable : disable (liste déroulante) ; Port : vide ; Path : vide ; Authorization key : vide ; boutons Submit et Refresh. Section Certificate Import : champ de fichier avec un bouton Browse et un bouton Submit.
5 Saisir l'ID ChargePoint et configurer OCPP
Description textuelle de cette image
Capture d'écran de l'interface web StarCharge, page Quick Setup, avec des cadres rouges et des numéros rouges de 1 à 8. Cadre rouge 1 : Quick Setup dans le menu sombre de gauche (autres entrées : Hardware Setting, Software Setting, Charging Status, Upload and download). Cadre rouge 2 : ChargePoint Id: 1234. Cadre rouge autour du formulaire OCPP Setting : 3. IP or Domain Name: 36.153.57.202 ; 4. SSL Enable: disable ; 5. Port: 3400 ; 6. Path: /steve/websocket/CentralSystemSe (coupé, fin non visible) ; 7. Authorization key : vide. Cadre rouge 8 : bouton Submit à côté d'un bouton Refresh. En dessous : Certificate Import avec un champ de fichier, un bouton Brows et un bouton Submit ; titre 4G configuration.
1 lorsque le backend utilise TLS pour l'accès, sinon 0.9000./ocpp/1.6/json
6 Configurer les paramètres réseau de l'Aurora
Dans l'interface web, configurez la manière dont la borne se connecte à Internet ou au réseau local. Options : 4G (SIM), Wi‑Fi ou LAN (Ethernet).
6.1 4G (SIM)
Description textuelle de cette image
Capture d'écran de l'interface web StarCharge, page Software Setting, avec des cadres rouges et des numéros rouges de 1 à 4. Menu sombre à gauche : Quick Setup, Hardware Setting, Software Setting (surligné, cadre rouge 1), Charging Status, Upload and download. Zone principale : titre 4G configuration (cadre rouge 2). Cadre rouge 3 autour du formulaire : Enable modification (case à cocher, apparemment cochée) ; champs APN, User, Pwd, Pin, tous vides ; liste déroulante EncrypType. Cadre rouge 4 autour du bouton Submit, à côté de Refresh. En dessous : titre Ethernet configuration avec la case Enable modification (décochée) et les boutons Submit et Refresh ; titre DNS configuration.
6.2 Wi‑Fi
Description textuelle de cette image
Capture d'écran de l'interface web StarCharge, page Software Setting, avec des cadres rouges et des numéros rouges de 1 à 4. Menu sombre à gauche : Quick Setup, Hardware Setting, Software Setting (surligné, cadre rouge 1), Charging Status, Upload and download. Zone principale : titre Wifi configuration (cadre rouge 2). Cadre rouge 3 autour du formulaire : Wifi enable (coché) ; Mode selection: STA (liste déroulante) ; SSID : vide ; Pwd : vide ; Channel: 1 (liste déroulante grisée) ; Encryption: WPA2 (liste déroulante) ; une deuxième case cochée avec le libellé Encryption enable. Cadre rouge 4 autour du bouton Submit, à côté d'un bouton Refresh.
6.3 LAN (Ethernet)
Description textuelle de cette image
Capture d'écran de l'interface web StarCharge, page Software Setting, avec des cadres rouges et des numéros rouges de 1 à 4. Menu sombre à gauche : Quick Setup, Hardware Setting, Software Setting (surligné, cadre rouge 1), Charging Status, Upload and download. Barre supérieure : Language, User Set. Zone principale : titre Ethernet configuration (cadre rouge 2). Cadre rouge 3 autour de deux cases cochées : Enable modification et Dhcp enable. Cadre rouge 4 autour du bouton Submit, à côté d'un bouton Refresh. En dessous : titre DNS configuration avec une case décochée Dns enable, et les boutons Submit et Refresh.
7 Se connecter à l'interface web Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
8 Ajouter l'Aurora à Reduxi
Établissez la communication OCPP entre la StarCharge Aurora et le Reduxi Controller.
8.1 Paramètres de base
Connectez-vous au Reduxi Configurator local (voir point 7) et cliquez sur + Add device.
Description textuelle de cette image
Capture d'écran de la barre latérale du Reduxi Configurator. En-tête : logo reduxi Configurator. La section Devices (avec une icône moins) répertorie : Iskraemeco AM550 (icône de pylône électrique) et deux entrées avec des icônes de soleil et sans nom visible. En bas se trouve un bouton Add device avec un signe plus, entouré d'un rectangle cyan.
Dans la première étape, sélectionnez les paramètres de base :
- Device type :
EV charger - Type :
OCPP 1.6 - JSON - Name : un nom de votre choix, par exemple StarCharge Aurora
Description textuelle de cette image
Capture d'écran du Reduxi Configurator, étape 1 sur 2 Basic settings. Indicateur d'étapes : 1 Basic settings (active), 2 Communication channel (grise). Formulaire Basic settings : Device type (obligatoire) : EV charger ; Type (obligatoire) : OCPP 1.6 - JSON ; Name (obligatoire) : StarCharge Aurora. Boutons : Back (à gauche), Next (à droite, foncé).
8.2 Paramètres de communication
La deuxième étape définit le canal de communication pour OCPP. Définissez le Device identifier. Ce doit être le même ID que l'ID ChargePoint de la borne. Le Reduxi Controller génère automatiquement l'URL pour OCPP JSON 1.6. Ajoutez /Device ID à la fin de cette URL.
| Paramètre | Valeur |
|---|---|
| Identifiant de l'appareil | Identique à l'ID ChargePoint de la borne |
| Controller OCPP JSON 1.6 URL | Générée par le contrôleur. Ajoutez /Device ID à la fin. Exemple : ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Description textuelle de cette image
Capture d'écran du Reduxi Configurator, étape 2 sur 2 Communication channel (étape 1 Basic settings, étape 2 Communication channel). Formulaire Communication channel and device configuration, remarque : There are no available connections. Champs : Device identifier (obligatoire) : my_staion_ID1 [tel qu'affiché], marqué d'un rectangle cyan ; Connector (obligatoire) : 1 ; Charger type (obligatoire) : AC ; Energy counter: Default ; Allocate power to EVSE when EV is not connected to EVSE: Default ; Per phase max. current (obligatoire) : Manual override ; Per phase max. current manual override: 32, indication : In effect when manual override is selected ; Forward communication to backend OCPP server : vide ; Override authentication username for backend OCPP server : vide ; Override authentication password for backend OCPP server : vide ; Forward measurements to backend OCPP server once every : liste déroulante vide ; Allow new charging session: Always. Dernier champ, marqué d'un rectangle cyan : Controller OCPP (JSON 1.6) URL: ws://10.0.0.185/ocpp/1.6/json, avec une icône de copie à droite. Boutons : Back (à gauche), Done (à droite, foncé).
8.3 Test de communication
Cliquez sur Test communication en bas à droite, sous les champs du canal de communication. Ce test vérifie la communication OCPP et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Le test donne l'un de ces trois résultats :
Cas 1 : la communication fonctionne correctement.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue Testkommunikation en allemand dans le Reduxi Configurator, avec une croix de fermeture. Texte vert dans un cadre blanc : Successful readout from device. Active power: 0.0 W ; Current L1: 0.0 A ; Current L2: 0.0 A ; Current L3: 0.0 A ; Max. active power: 0.0 W ; Min. active power: 0.0 W ; State name: UNKNOWN null. Additional parameter - CURRENT_PHASE_MAX: 0.0 ; Additional parameter - IMPORT_ENERGY_ACTIVE_SESSION: 0.0. Bouton sombre en bas à droite : Schließen [Fermer].
Cas 2 : Unable to communicate with device 1, ID of device is not set or is different.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue Testkommunikation en allemand dans le Reduxi Configurator, avec une croix de fermeture. Premier cadre, texte rouge : Keine Kommunikation mit dem Gerät möglich. [Communication impossible avec l'appareil.] Deuxième cadre, texte rouge : Number of devices found on OCPP - JSON 1.6: 1 ; Device identifier: 0000241500065. Bouton sombre en bas à droite : Schließen [Fermer].
L'ID que vous avez attribué dans le Reduxi Controller ne correspond pas exactement à l'ID de la borne de recharge. Vérifiez les deux et réessayez.
Cas 3 : aucun appareil avec communication OCPP 1.6 n'est trouvé.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue Test communication en allemand dans le Reduxi Configurator, titre : Testkommunikation, avec une croix de fermeture. Message en texte rouge dans un cadre blanc : Keine Kommunikation mit dem Gerät möglich. [Communication impossible avec l'appareil.] Bouton sombre en bas à droite : Schließen [Fermer].
Les réglages de la borne n'ont pas été enregistrés, l'Aurora n'a pas de connexion Internet ou le chemin vers le Reduxi Controller est incorrect. Vérifiez la connexion Internet de la borne, le câblage (le cas échéant) et les réglages.
9 Vérifier les mesures
9.1 Last measurements
Une fois la communication établie, vérifiez les mesures du nouvel appareil sous Devices – Last measurements dans le Reduxi Configurator.
9.2 Activer le pilotage par Reduxi
Pour un pilotage avancé de la borne, intégrez l'appareil à la stratégie Reduxi. Sous Devices dans le Reduxi Configurator, réglez le control type sur AUTO. Les commandes de stratégie n'agissent sur la borne qu'à cette condition.
Pour utiliser les prix dynamiques et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
Après avoir ajouté l'appareil, vous pouvez aussi le surveiller et le piloter dans l'application cloud Reduxi.
✓ Résumé
Préparation (points 1–3) : lisez le manuel, rassemblez le matériel et installez la wallbox.
StarCharge Aurora (points 4–6) : connectez-vous à l'interface web, saisissez l'ID ChargePoint et les données OCPP du contrôleur, puis configurez la 4G, le Wi‑Fi ou le LAN.
Ajout à Reduxi (points 7–8) : connectez-vous, ajoutez un appareil OCPP 1.6 - JSON avec l'ID ChargePoint comme Device identifier, lancez Test communication et cliquez sur Done.
Mise en service (point 9) : vérifiez les dernières mesures et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Test communication : l'ID de l'appareil n'est pas défini ou est différent | Le Device identifier dans Reduxi doit correspondre exactement à l'ID ChargePoint de la borne (point 5, point 8.2). |
| Test communication : aucun appareil avec communication OCPP 1.6 n'est trouvé | Vérifiez que les réglages sont enregistrés sur la borne, que l'Aurora a une connexion Internet et que le chemin vers le contrôleur est correct (points 5 et 6). |
| L'interface web de la borne ne s'ouvre pas | Réglez l'adresse IP de votre PC sur 192.168.88.1–200 et ouvrez 192.168.88.206 (point 4.1). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
