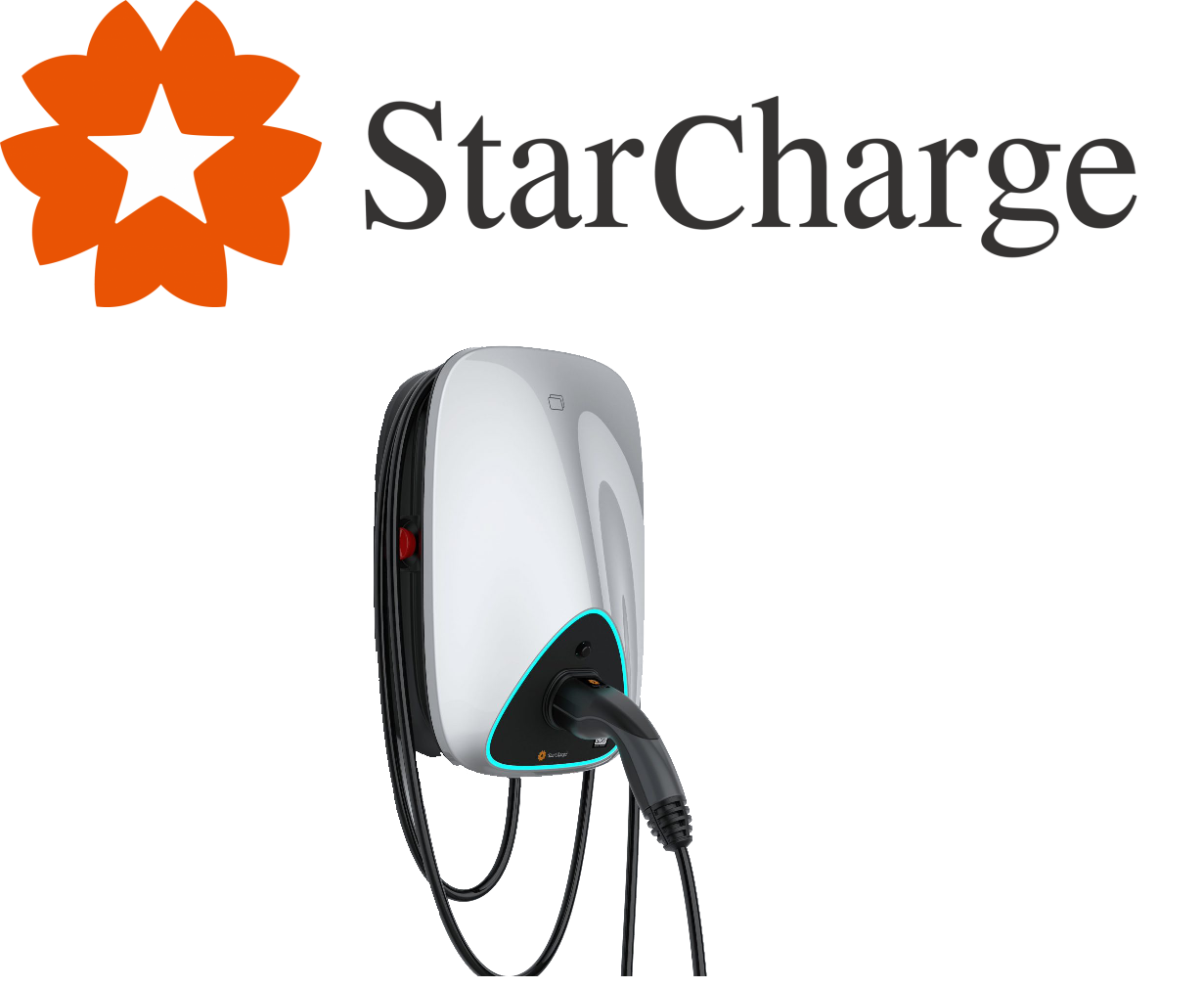

Reduxi avec chargeur CA EVSE Starcharge Aurora

Mise à jour

Connectez le contrôleur Reduxi à StarCharge Aurora et exploitez le protocole OCPP. Reduxi peut réduire votre facture d'électricité de 70 %.

1. Installation

Installez le boîtier mural conformément aux instructions du fabricant et mettez-le en service.

Pour plus de détails, suivez le lien vers le manuel :
https://assets-global.website-files.com/5e870ec047674e044920655e/6388d21b3d2bede4cf01cfd5_Star%20Charge%20Wallbox_Operation%20Manual%20(English).pdf

Vous avez trois options pour connecter la borne de recharge à Internet : via une carte SIM, le WiFi ou Ethernet.

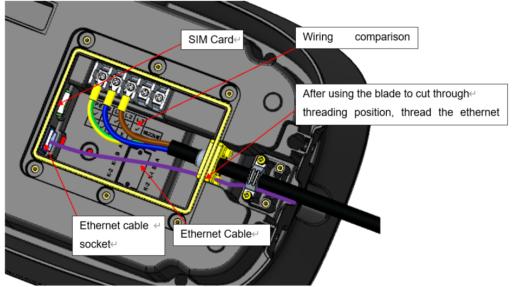

La photo suivante montre la zone de connexion de la borne de recharge. Là, vous pouvez installer la carte SIM ou connecter le câble Ethernet à côté de la connexion CA :

2. Connexion à la page Web d’Aurora

Une fois la borne de recharge installée, vous devez vous y connecter à l’aide de votre PC ou de votre ordinateur portable.



2.1 Connexion via un câble Ethernet :

  1. Connectez votre PC ou votre ordinateur portable directement à la borne de recharge ou, sinon, à un commutateur local auquel la borne de recharge est également connectée.

  2. Définissez temporairement l’adresse IP de votre PC ou de votre ordinateur portable. Utilisez une adresse IP comprise entre 192.168.88.1-200
    Nous vous recommandons des programmes tels que NetSetMan ou similaire. Sinon, les paramètres peuvent également être définis directement dans le système d’exploitation pour la connexion réseau correspondante.

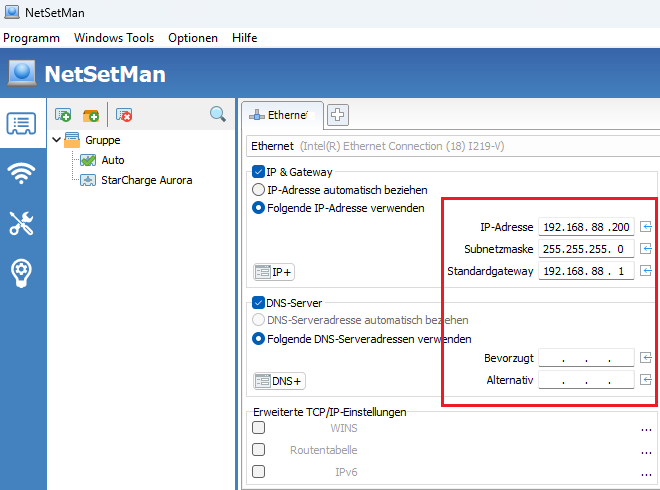

    NetSetMan :

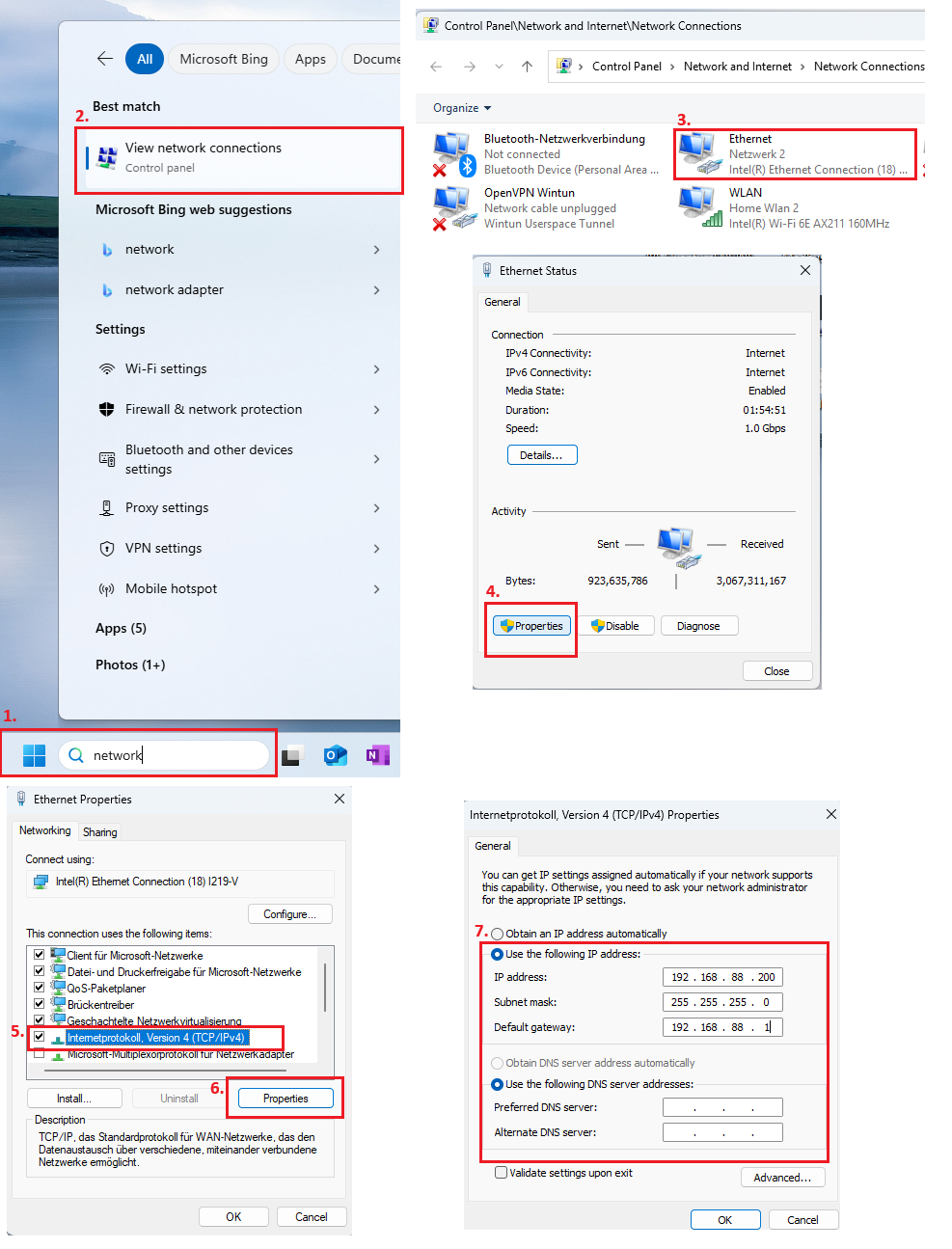

    Paramètres Windows :

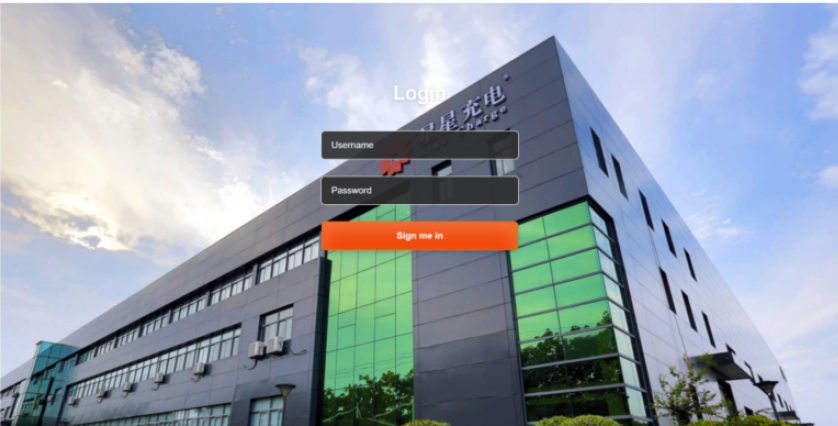

  3. Ouvrez votre navigateur et saisissez l’adresse IP par défaut de la borne de recharge : 192.168.88.206

    pour vous connecter, utilisez :
    utilisateur : wbdh
    mot de passe : 26835941

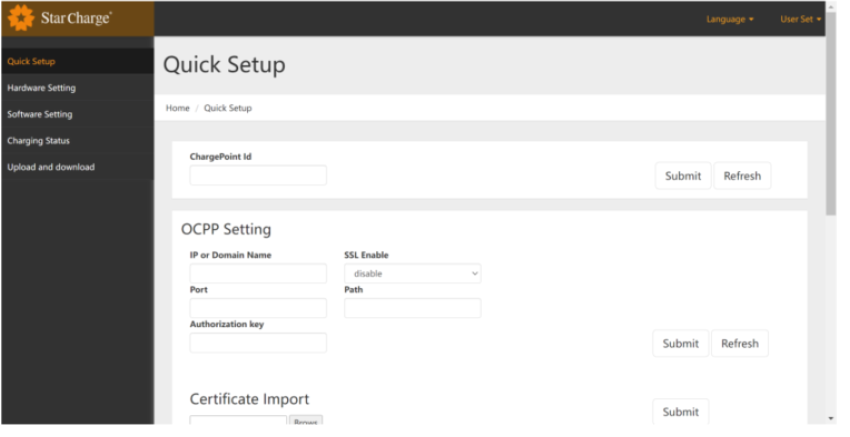

  4. Vous devriez maintenant être sur l’interface Web de la borne de recharge :

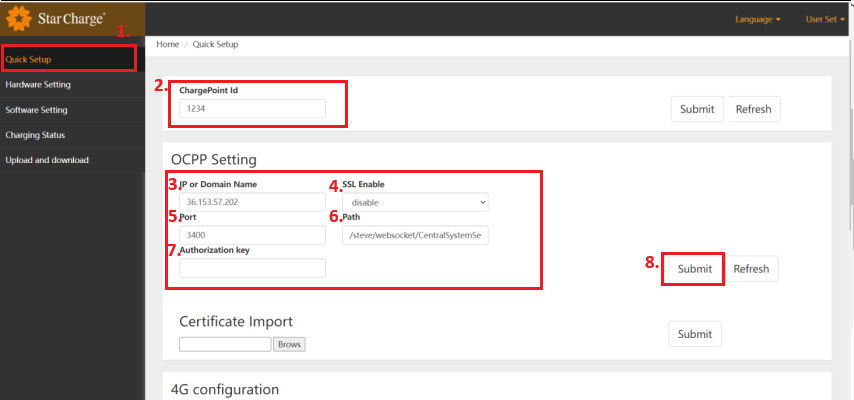

3. Saisir l’ID du point de recharge et configurer OCPP

  1. Sélectionnez Configuration rapide sur le côté gauche de la page principale
  2. Saisissez l’ID du point de recharge et confirmez en cliquant sur Envoyer
    Important : Notez-le pour plus tard
  3. Saisissez l’adresse IP du contrôleur Reduxi qui est installé sur site.
  4. SSL_Enable : La valeur est 1 lorsque le backend utilise TLS pour l’accès, sinon la valeur est 0.
  5. Saisissez le numéro de port 9000
  6. Saisissez le chemin d'accès depuis le contrôleur Reduxi : /ocpp/1.6/json
  7. Clé d’autorisation : laissez simplement le champ vide
  8. Cliquez sur le bouton Envoyer dans la partie OCPP pour confirmer la transmission des informations de configuration au backend.



4. Configurer les paramètres réseau d’Aurora

Une fois que vous êtes sur l’interface Web de la borne de recharge, vous devrez configurer les paramètres réseau.

Vous avez les options suivantes pour connecter la borne de recharge à Internet ou au réseau local :

  • 4G (SIM)
  • WiFi
  • LAN (Ethernet)

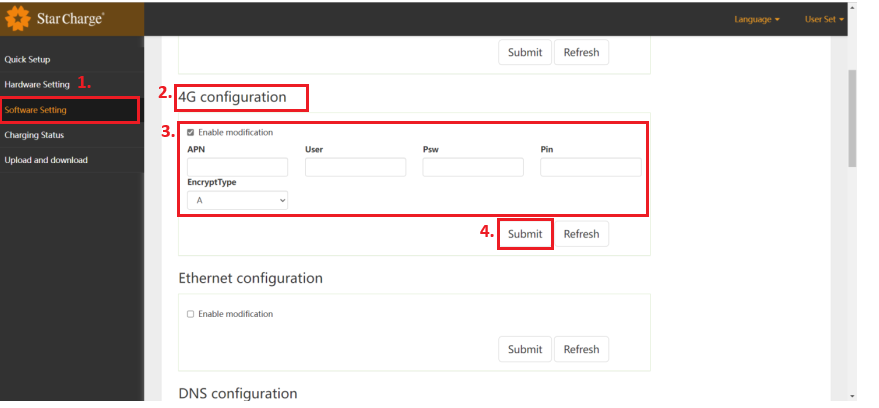

4.1 4G (SIM)

  1. Sélectionnez Paramètres logiciels sur le côté gauche de la page principale.
  2. Recherchez Configuration 4G
  3. Cliquez sur Activer la modification et saisissez les informations que vous avez reçues de votre opérateur mobile.

  4. Confirmez avec Envoyer

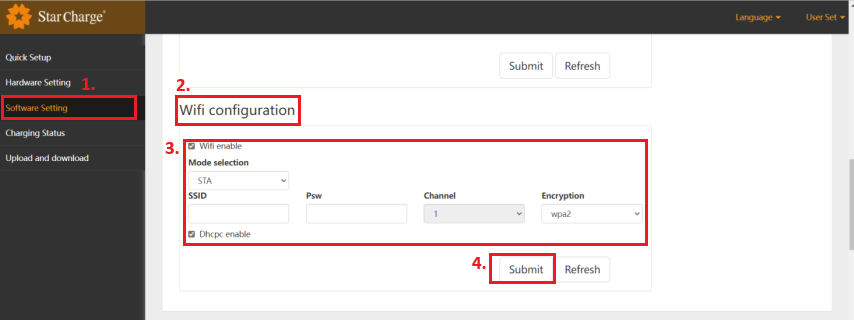

4.2 WiFi

  1. Sélectionnez Paramètres logiciels sur le côté gauche de la page principale

  2. Recherchez Configuration WiFi et activez-la

  3. Sous Sélection du mode, choisissez STA et remplissez « SSID » (ID Wi-Fi) « Psw » (mot de passe Wi-Fi) et « Chiffrement » (choisissez généralement wpa2)
    Nous vous recommandons d’attribuer une adresse IP statique en fonction du réseau disponible à votre emplacement.
    Important : Veuillez noter cette adresse car vous en aurez besoin plus tard.

  4. Confirmez en cliquant sur Envoyer.

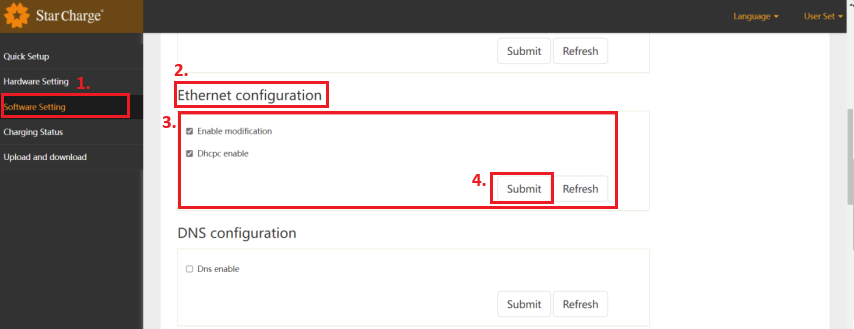

4.3 LAN (Ethernet)

  1. Sélectionnez Paramètres logiciels sur le côté gauche de la page principale

  2. Recherchez Configuration Ethernet et activez-la

  3. Nous vous recommandons d’attribuer une adresse IP statique en fonction du réseau disponible à votre emplacement.
    Important : Veuillez noter cette adresse car vous en aurez besoin plus tard.

  4. Confirmez en cliquant sur Envoyer.



Une fois que vous avez terminé ces paramètres, déconnectez votre appareil de la borne de recharge et, si vous utilisez une connexion LAN, connectez le câble Ethernet au contrôleur Reduxi ou à un commutateur. Ensuite, continuez avec la configuration sur le contrôleur Reduxi.





5. Créer une configuration pour la communication OCPP entre Starcharge Aurora et le contrôleur Reduxi

4.1 Ajouter un appareil

Tout d’abord, connectez-vous au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton Ajouter un appareil.

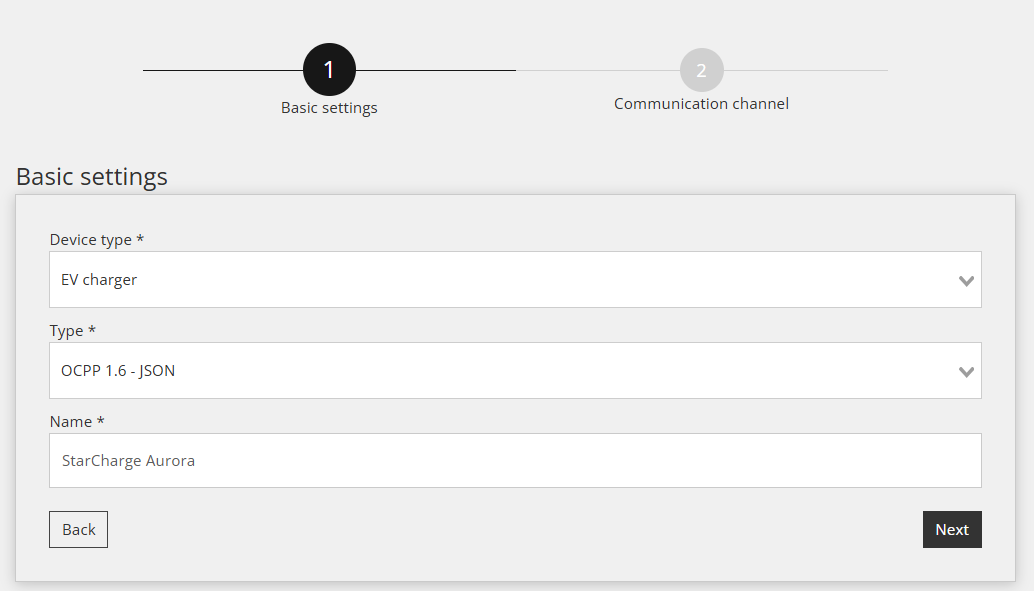

4.2 Sélectionnez l’appareil que vous souhaitez ajouter


Dans la première étape, les paramètres de base sont définis :

  • Sélectionnez Type d’appareil : Chargeur de VE,
  • Sélectionnez Type : OCPP 1.6 - JSON,
  • Nommez l'appareil comme vous le souhaitez, par exemple : StarCharge Aurora

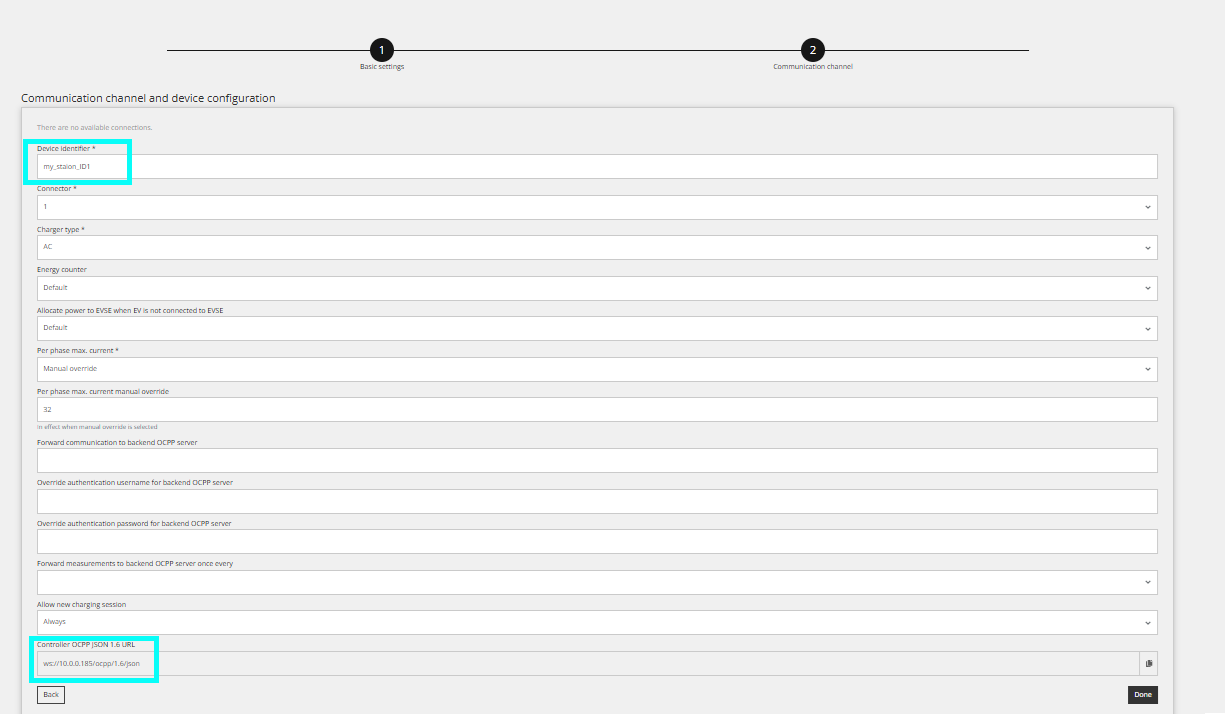

4.3 Configuration de l'appareil pour OCPP


La deuxième étape est utilisée pour le canal de communication, pour que la communication OCPP fonctionne correctement.



Définissez d'abord l'identifiant de l'appareil (il doit s'agir du même ID que sur la borne de recharge).
En cas de protocole OCPP json 1.6, l'URL est nécessaire, qui est générée automatiquement par le contrôleur Reduxi. Une fois l'URL générée, vous devez ajouter /ID de l'appareil à la fin de l'URL.  Exemple d'URL : ws://192.168.1.200/ocpp/1.6/json/my_station_ID1.


4.5 Test de communication


Le test de communication s'effectue via le bouton Test de communication situé en bas à droite après tous les champs du canal de communication.



Il existe trois cas différents de réponse de communication.

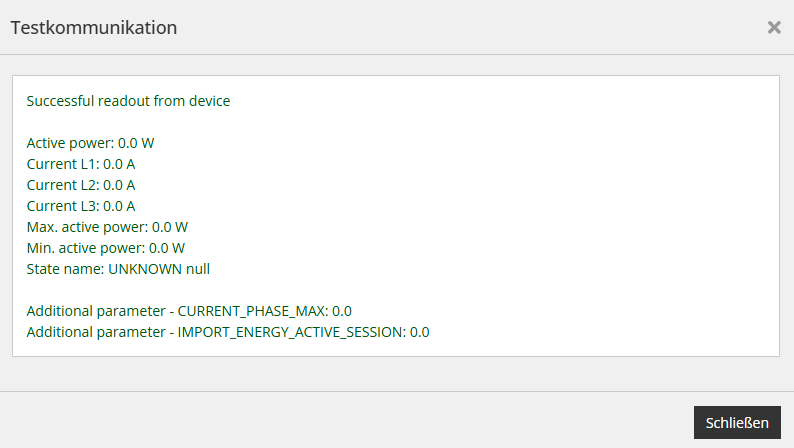

Cas 1 : La communication fonctionne correctement :

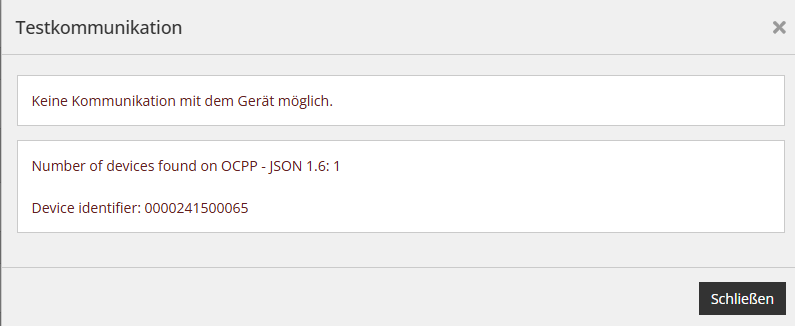

Cas 2 : Impossible de communiquer avec l'appareil 1, l'ID de l'appareil n'est pas défini ou est différent :

Dans ce cas, l'ID que vous avez attribué au contrôleur Reduxi ne correspond pas exactement à l'ID de la borne de recharge. Veuillez vérifier les informations et réessayer.



Cas 3 : aucun appareil avec communication OCPP 1.6 n'est trouvé :

Dans ce cas, les paramètres de la borne de recharge n'ont pas été enregistrés, Aurora n'a pas de connexion Internet ou le chemin d'accès au contrôleur Reduxi est incorrect. Vérifiez la connexion Internet du chargeur, le câblage (si présent) et les paramètres.

Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé et contrôlé via l'application cloud Reduxi.
