Comment connecter les appareils SMA Solar Technology au Reduxi Controller
L'intégration Reduxi-SMA permet une mise en service flexible des onduleurs pour l'équilibrage du réseau, améliore le rendement et crée des opportunités d'arbitrage qui réduisent les coûts et augmentent les profits.
Description textuelle de cette image

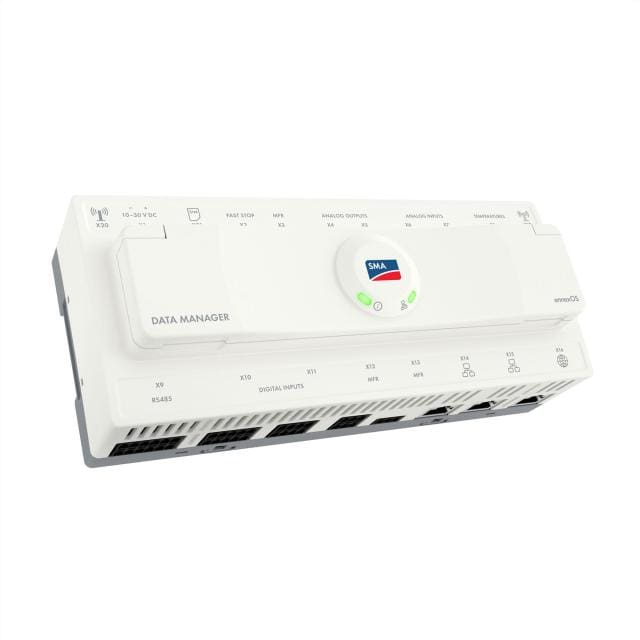

Photo produit du SMA Data Manager M sur fond blanc : un boîtier blanc large de type rail DIN, vu d'en haut en biais. Le capot supérieur montre le logo SMA dans un champ rond avec des LED d'état vertes et le texte DATA MANAGER en bas à gauche. Des rangées de petits repères imprimés de bornes et de ports courent le long du bord supérieur et du bord avant, avec des borniers et des ports réseau le long de la face avant inférieure.
1 Documentation technique
Pages et manuels du fabricant :
- SMA Solar Technology website – Site officiel du fabricant
- Enable Modbus TCP/IP on the SMA Data Manager – Manuel en ligne SMA (voir la remarque au point 3.1)
- SMA Speedwire/Webconnect Data Module – Manuel d'installation, Modbus TCP/IP sur le module
2 Matériel requis et options de connexion
2.1 Matériel requis
- Reduxi Controller
- SMA Data Manager, module de données SMA Speedwire/Webconnect ou onduleur SMA avec port LAN (voir point 2.2)
- Adresse IP de l'appareil SMA
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
2.2 Options de connexion
Le système Reduxi prend en charge plusieurs options de connexion. Toutes utilisent le protocole Modbus TCP/IP pour dialoguer avec les onduleurs. Cette approche standard permet une acquisition de données fiable et en temps réel depuis vos onduleurs photovoltaïques et d'autres appareils.
| Option | Matériel | Fonction |
|---|---|---|
| 1 | SMA Data Manager | Passerelle entre onduleurs, compteurs d'énergie et batteries. Reduxi affiche tous les appareils de chaque catégorie sous forme de somme. |
| 2 | Module de données SMA Speedwire/Webconnect | Donne à l'onduleur une communication LAN et active Modbus TCP/IP. |
| 3 | Connexion LAN directe à l'onduleur SMA | Aucun matériel supplémentaire. Les onduleurs dotés d'un port LAN communiquent via Modbus TCP/IP. |
3 Activer Modbus TCP/IP sur l'appareil SMA
3.1 Option 1 : SMA Data Manager
Les appareils sont connectés au SMA Data Manager via RS485. Le SMA Data Manager se connecte au système Reduxi via Modbus TCP/IP. Reduxi additionne et affiche tous les appareils de chaque catégorie :
- PV
- Batteries
- Compteurs d'énergie
- EVSE
Activez Modbus TCP/IP sur le SMA Data Manager comme décrit dans le manuel en ligne SMA.
Étapes pour les mesures du réseau
Description textuelle de cette image

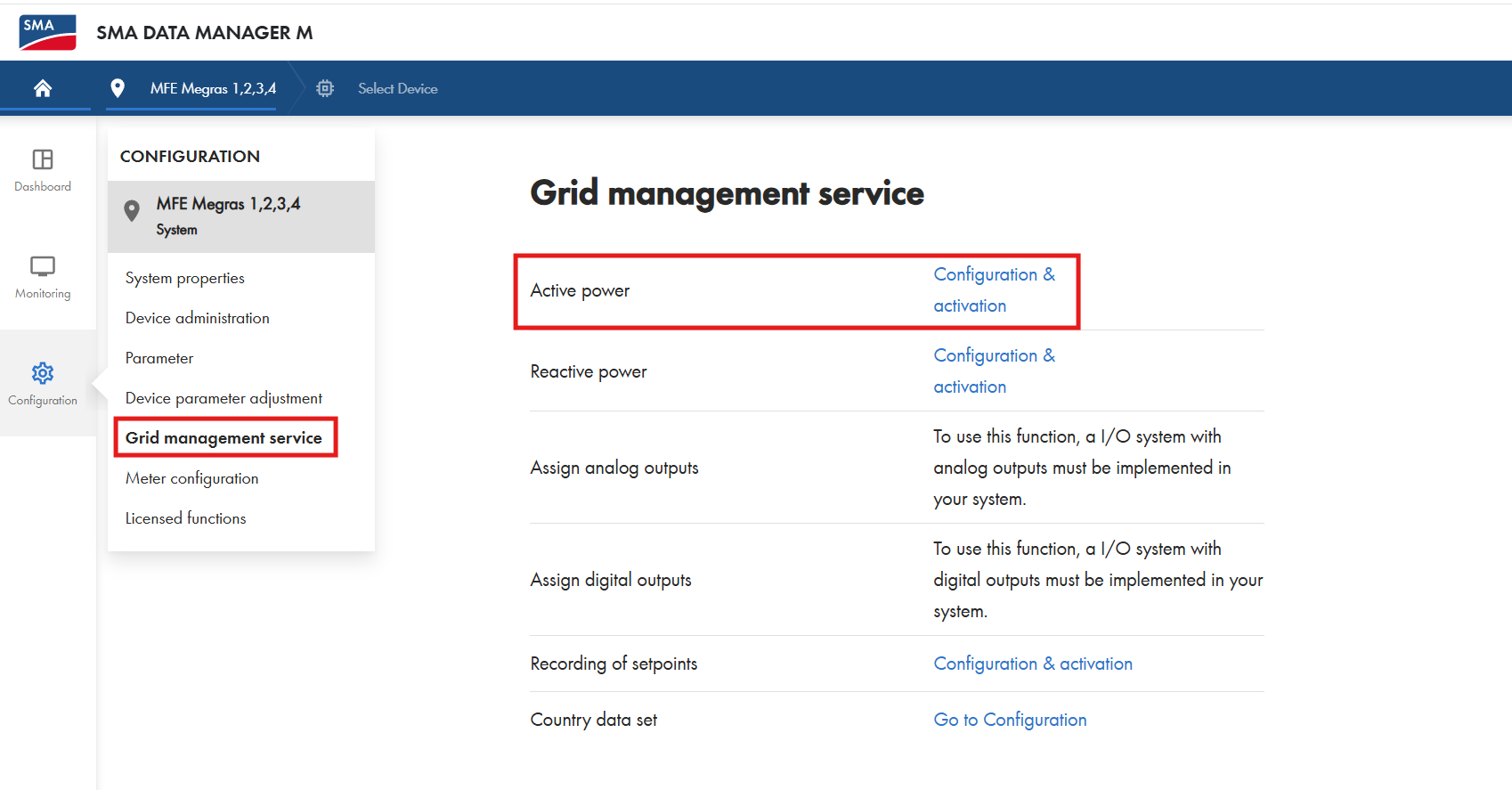

Capture d'écran de l'interface web du SMA Data Manager M. En-tête : logo SMA, texte SMA DATA MANAGER M, barre de navigation avec MFE Megras 1,2,3,4 et Select Device. Barre d'icônes à gauche : Dashboard, Monitoring, Configuration (sélectionnée). Menu Configuration sous MFE Megras 1,2,3,4 System : System properties, Device administration, Parameter, Device parameter adjustment, Grid management service (entouré d'un cadre rouge), Meter configuration, Licensed functions. La page principale, intitulée Grid management service, contient un tableau avec les lignes : Active power (cadre rouge) avec le lien Configuration & activation ; Reactive power avec le lien Configuration & activation ; Assign analog outputs avec le texte : To use this function, a I/O system with analog outputs must be implemented in your system. ; Assign digital outputs avec le même type de texte pour les sorties numériques ; Recording of setpoints avec le lien Configuration & activation ; Country data set avec le lien Go to Configuration.
Description textuelle de cette image

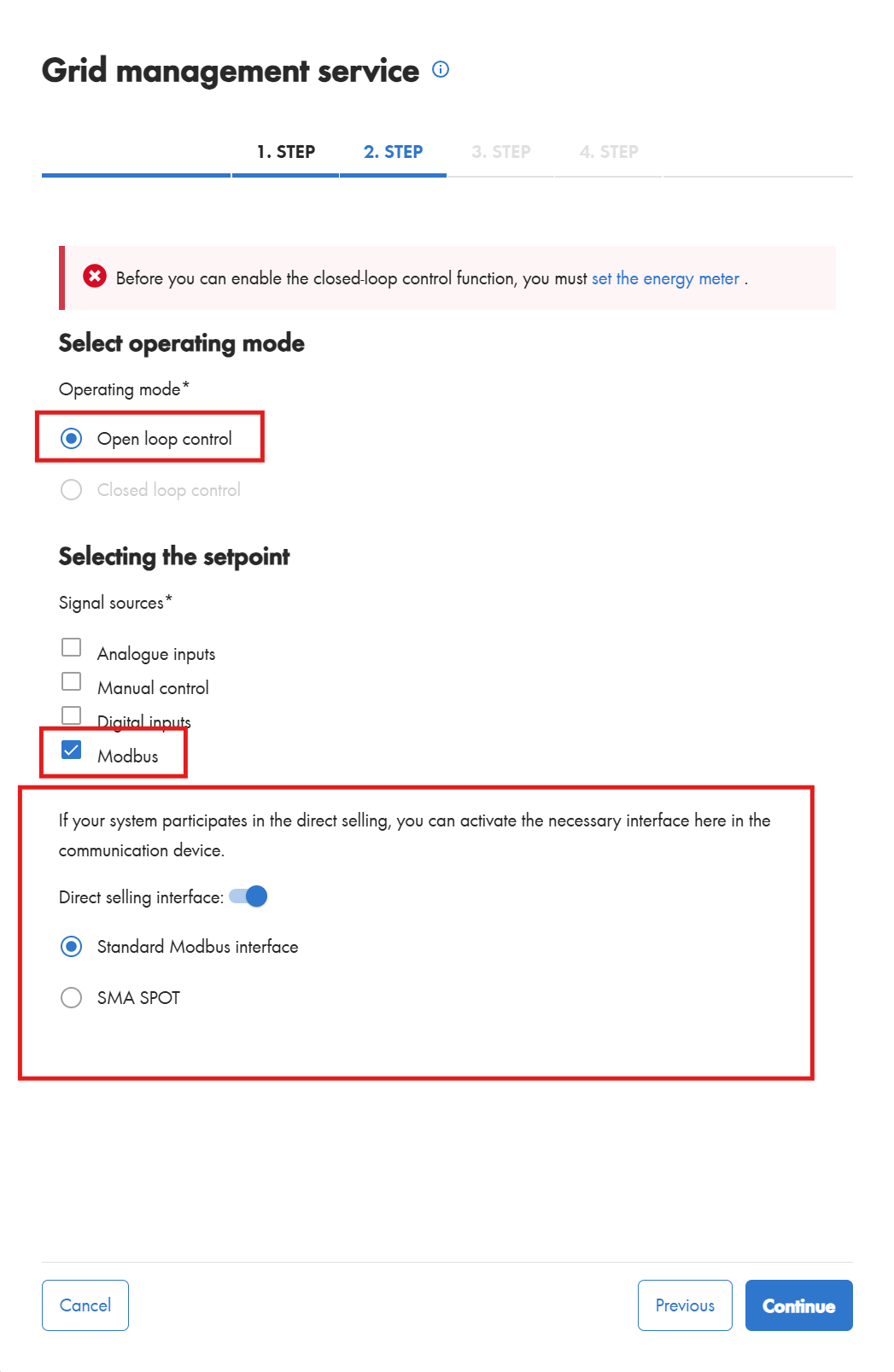

Capture d'écran de l'interface web du SMA Data Manager, page Grid management service (avec icône d'information), image haute. Onglets d'étapes : 1. STEP, 2. STEP (actif, bleu), 3. STEP et 4. STEP (grisés). Bandeau d'erreur rouge : Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter est un lien bleu). Section Select operating mode, Operating mode* : bouton radio Open loop control sélectionné (cadre rouge) ; Closed loop control grisé, non sélectionné. Section Selecting the setpoint, Signal sources* : cases Analogue inputs (non cochée), Manual control (non cochée), Digital inputs (non cochée), Modbus (cochée, cadre rouge). Grand cadre rouge autour du texte : If your system participates in the direct selling, you can activate the necessary interface here in the communication device. À l'intérieur : Direct selling interface : bascule activée ; bouton radio Standard Modbus interface sélectionné ; bouton radio SMA SPOT non sélectionné. En bas : boutons Cancel, Previous, Continue (bleu, plein).
Description textuelle de cette image

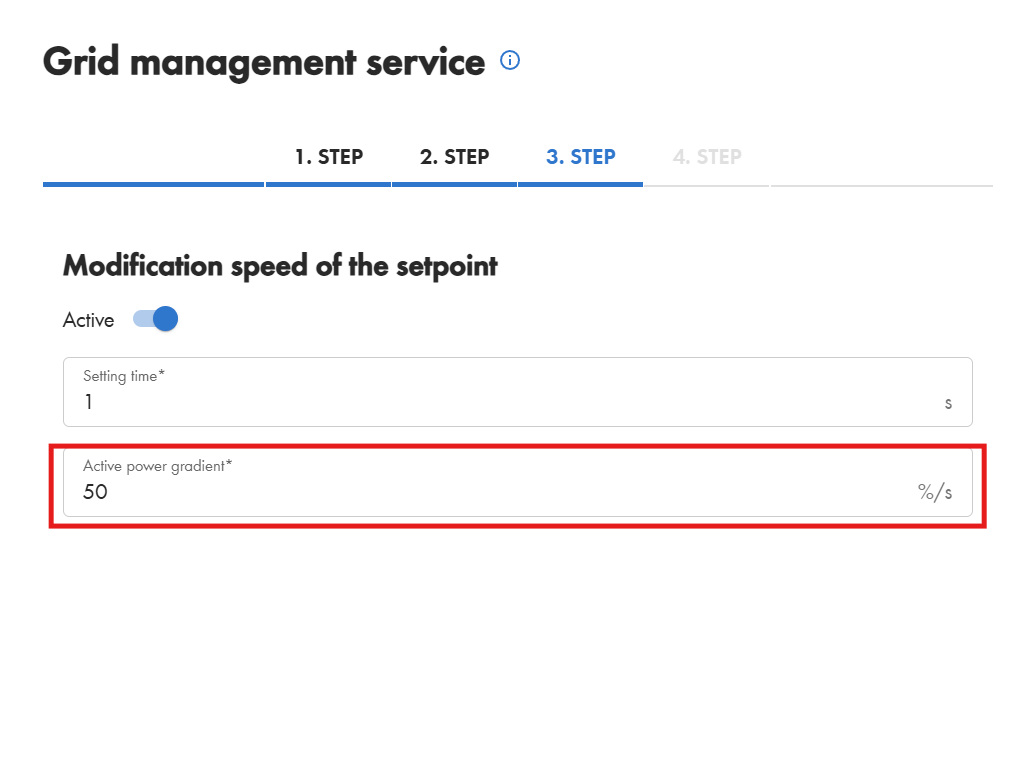

Capture d'écran de l'interface web du SMA Data Manager, page Grid management service (avec icône d'information). Onglets d'étapes : 1. STEP, 2. STEP, 3. STEP (actif, bleu), 4. STEP (grisé). Titre de section : Modification speed of the setpoint. Bascule Active : activée. Champs : Setting time* : 1, unité s ; Active power gradient* : 50, unité %/s (ce champ est entouré d'un cadre rouge).
3.2 Option 2 : module de données SMA Speedwire/Webconnect
Le module donne à l'onduleur une communication LAN (voir le point 2.4 du document SMA lié au point 1) et active Modbus TCP/IP.
Activez Modbus TCP/IP sur le module comme décrit dans le manuel SMA. Testez ensuite la connexion (voir point 3).
3.3 Option 3 : connexion LAN directe à l'onduleur SMA
Aucun matériel supplémentaire n'est nécessaire. L'onduleur dispose d'un port LAN qui permet la communication via Modbus TCP/IP.
Connectez-vous à l'interface logicielle de l'onduleur et activez Modbus TCP/IP. Testez ensuite la connexion (voir point 3).
3.4 Tester le port 502
Après avoir activé Modbus TCP/IP, testez la connexion dans le Reduxi Configurator. Utilisez l'adresse IP du contrôleur ou reduxi.local pour l'ouvrir (voir point 4).
- Ouvrez le Reduxi Configurator.
- Allez dans Settings – System – Tools.
- Lancez le test de port TCP avec l'adresse IP de l'appareil SMA et le port
502.
Description textuelle de cette image
Capture d'écran du menu de navigation de gauche du Reduxi Configurator (logo : reduxi Configurator). Entrées du menu, de haut en bas : Devices (+, replié ; les premières lettres sont coupées au bord gauche) ; Strategies (+, replié) ; Utility Rate Plan ; Settings (déplié, signe moins) avec les sous-entrées Grid, Network, System (déplié, signe moins) avec les sous-entrées Identifier, License, Update, Reboot, Factory reset, Tools (déplié, signe moins) avec les sous-entrées Ping test, TCP port test (entouré d'un cadre rouge), Address scanner ; puis Profile (+) et Users. La partie droite de l'image est vide, sur fond blanc.
Description textuelle de cette image
Capture d'écran de l'interface web du SMA Data Manager, page Grid management service (avec icône d'information), image haute. Onglets d'étapes : 1. STEP, 2. STEP (actif, bleu), 3. STEP et 4. STEP (grisés). Bandeau d'erreur rouge : Before you can enable the closed-loop control function, you must set the energy meter (set the energy meter est un lien bleu). Section Select operating mode, Operating mode* : bouton radio Open loop control sélectionné (cadre rouge) ; Closed loop control grisé, non sélectionné. Section Selecting the setpoint, Signal sources* : cases Analogue inputs (non cochée), Manual control (non cochée), Digital inputs (non cochée), Modbus (cochée, cadre rouge). Grand cadre rouge autour du texte : If your system participates in the direct selling, you can activate the necessary interface here in the communication device. À l'intérieur : Direct selling interface : bascule activée ; bouton radio Standard Modbus interface sélectionné ; bouton radio SMA SPOT non sélectionné. En bas : boutons Cancel, Previous, Continue (bleu, plein).
Si Modbus TCP/IP est activé, le test indique que le port 502 est ouvert. Sinon, le port est fermé.
Description textuelle de cette image
Capture d'écran de l'outil TCP port test du Reduxi Configurator. Titre : TCP port test. Champs : Host: 10.100.55.128 ; Port: 502 ; bouton Test. En dessous, le libellé Result et une zone de résultat avec un texte vert : Port 502 is opened.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter l'appareil SMA à Reduxi
La procédure est la même pour tous les appareils, car le protocole Modbus TCP/IP est utilisé. L'adresse IP de l'appareil est la seule donnée nécessaire.
5.1 Paramètres de base
Connectez-vous au Reduxi Configurator (voir point 4) et cliquez sur + Add device.
Description textuelle de cette image
Capture d'écran du haut du menu de gauche du Reduxi Configurator. Logo : reduxi Configurator. Devices (déplié, signe moins) liste deux entrées dont les noms sont masqués en noir (la première avec une icône de batterie et de soleil, la seconde avec une icône de type onduleur). En dessous, le bouton + Add device, avec une flèche bleue à contour noir qui le désigne. Puis Strategies (+), Utility Rate Plan, Settings (+).
Option 1 : SMA Data Manager
Le SMA Data Manager fonctionne comme un enregistreur de données. Dans le système Reduxi, il agit comme un Hybrid Inverter, car il prend en charge la connexion de plusieurs types d'appareils. La communication passe par IP et Reduxi affiche les valeurs agrégées de chaque groupe. Vous pouvez aussi accéder aux appareils individuels via le SMA Data Manager. Dans ce cas, définissez l'adresse esclave de l'appareil concerné.
- Device type :
Hybrid Inverter - Type :
SMA Data Manager - Name : SMA Data Manager, à renommer si nécessaire
Description textuelle de cette image
Capture d'écran de l'assistant d'appareil du Reduxi Configurator, étape 1 Basic settings. Indicateur d'étapes : 1 Basic settings (active), 2 Communication channel (grisée). Titre : Basic settings. Champs : Device type *: Hybrid Inverter ; Type *: SMA Data Manager ; Name *: SMA Data Manager (texte sélectionné/surligné). Boutons : Back, Next.
Options 2 et 3 : onduleur SMA
Vous n'ajoutez pas le module de données SMA Speedwire/Webconnect lui-même. Le module apporte uniquement la connectivité LAN à un onduleur donné. Sélectionnez le type de l'onduleur que vous souhaitez connecter. L'exemple ajoute un SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) comme onduleur individuel.
- Device type :
Solar power plant - Type :
SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) - Name : SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), à renommer si nécessaire
Description textuelle de cette image
Capture d'écran de l'assistant d'appareil du Reduxi Configurator, étape 1 Basic settings. Indicateur d'étapes : 1 Basic settings (active), 2 Communication channel (grisée). Titre : Basic settings. Champs : Device type *: Solar power plant ; Type *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41) ; Name *: SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41). Boutons : Back, Next.
Cliquez sur Next.
5.2 Paramètres de communication
| Option | Adresse IP à saisir |
|---|---|
| 1 : SMA Data Manager | IP du SMA Data Manager |
| 2 : module de données Speedwire/Webconnect | IP du module de données SMA Speedwire/Webconnect |
| 3 : connexion LAN directe | IP du port LAN de l'onduleur (versions d'onduleur récentes) |
Pour les options 2 et 3, tous les autres réglages sont identiques à ceux de l'onduleur au point 5.1.
Option 1 : SMA Data Manager. Saisissez l'adresse IP du SMA Data Manager.
Description textuelle de cette image
Capture d'écran du Reduxi Configurator, étape 2 sur 2 Communication channel (étape 1 Basic settings, étape 2 Communication channel). Formulaire Communication channel and device configuration : Connection (obligatoire) : TCP/IP ; IP (obligatoire) : vide, avec une flèche noire qui désigne le champ ; Port (obligatoire) : 502 ; Modbus unit ID (obligatoire) : 2 ; Is electricity meter installed (obligatoire) : bascule sur No ; Is battery installed (obligatoire) : bascule sur No. Boutons : Back (à gauche), Test communication et Done (à droite, foncé).
Définissez ensuite les types d'appareils connectés au SMA Data Manager :
- Compteur d'électricité :
YES/NO - Batterie :
YES/NO
Description textuelle de cette image
Capture d'écran de l'assistant d'appareil du Reduxi Configurator, étape 2 Communication channel. Indicateur d'étapes : 1 Basic settings, 2 Communication channel (active). Titre : Communication channel and device configuration. Champs : Connection *: TCP/IP ; IP *: vide ; Port * ; Modbus unit ID *: 2 ; Is electricity meter installed? *: bascule sur No (désactivée), avec une flèche noire qui la désigne ; Is battery installed? *: bascule sur No (désactivée), avec une flèche noire qui la désigne. Boutons : Back, Test communication, Done.
Options 2 et 3 : onduleur SMA. Saisissez l'adresse IP du module de données SMA Speedwire/Webconnect, ou l'adresse IP du port LAN de l'onduleur.
Description textuelle de cette image
Capture d'écran du Reduxi Configurator, étape 2 sur 2 de l'assistant d'appareil. Indicateur d'étapes : 1 Basic settings, 2 Communication channel (étape 2 active). Titre : Communication channel and device configuration. Champs : Connection *: TCP/IP (liste déroulante) ; IP *: vide, avec une grande flèche noire qui désigne le champ ; Port *: 502. Boutons : Back, Test communication, Done.
5.3 Tester la communication
Cliquez sur Test communication pour vérifier si des données sont reçues. Le test lit l'appareil une fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de l'assistant d'appareil du Reduxi Configurator, étape 2 Communication channel. Indicateur d'étapes : 1 Basic settings, 2 Communication channel (active). Titre : Communication channel and device configuration. Champs : Connection *: TCP/IP ; IP *: vide ; Port *: 502 ; Modbus unit ID *: 2 ; Is electricity meter installed? *: bascule sur No (désactivée) ; Is battery installed? *: bascule sur No (désactivée). Boutons : Back, Test communication, Done. Une grande flèche noire pointe vers le bouton Test communication.
SMA Data Manager
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication dans le Reduxi Configurator. Texte : Successful readout from device. Valeurs : Inverter active power: -165521.0 W ; Inverter max. power: 300000.0 W ; Inverter min. power: -300000.0 W ; PV active power: -165521.0 W ; PV export active energy: 1.180973984E9 Wh ; PV min. active power: -300000.0 W. Dernière ligne : Additional parameter - PV_POWER_ACTIVE_MAX: 0. Bouton : Close. Croix de fermeture en haut à droite.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication dans le Reduxi Configurator, montrant un test échoué. Premier cadre : Unable to communicate with device. Second cadre (texte brun-rouge) : Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Bouton : Close. Croix de fermeture en haut à droite. Une partie du formulaire derrière la boîte de dialogue est faiblement visible sur le bord droit.
Onduleur SMA (options 2 et 3)
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication dans le Reduxi Configurator. Texte : Successful readout from device. Valeurs : Active power: -23779.0 W ; Export active energy: 205291550 Wh ; Max. active power: 0 W ; Min. active power: -50000 W ; PV current: -45.122 A ; PV voltage: 556.1867 V. Bouton : Close. Croix de fermeture en haut à droite.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication dans le Reduxi Configurator, montrant un test échoué. Premier cadre : Unable to communicate with device. Second cadre (texte brun-rouge) : Unable to communicate with 172.16.233.148 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 172.16.233.148 (172.16.233.148) 56(84) bytes of data. --- 172.16.233.148 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1070ms. Bouton : Close. Croix de fermeture en haut à droite. Une partie du formulaire derrière la boîte de dialogue est faiblement visible sur le bord droit.
6 Vérifier les mesures
6.1 Dernières mesures
Cette étape montre comment vérifier les mesures des appareils.
SMA Data Manager : ouvrez Devices – SMA Data Manager dans le Reduxi Configurator.
Description textuelle de cette image
Capture d'écran du Reduxi Configurator, page Devices / SMA Data Manager, onglet Last measurements (autres onglets : Analyze, Archive, Details). En haut à droite : statut vert Connected. Menu de gauche : Devices (déplié) avec trois entrées masquées en noir (icônes de soleil) et SMA Data Manager (sélectionné), bouton Add device, puis Strategies (+), Utility Rate Plan, Settings (+). Carte Control type : bascule avec Auto (surlignée en vert) et Manual ; horodatage 20. 06. 2025 13:02:08. Carte Battery : Battery maximum capacity (Wh): 0.0 kWh ; Battery min. state of charge: 0.00 % ; Battery max. state of charge: 100.00 % ; Battery active power setpoint : vide, unité kW. Carte PV : PV active power: -182.0 kW ; PV export active energy: 1,183,606.3 (unité coupée) ; PV min. active power: -300.0 kW. Carte Inverter : Inverter power active: -182.0 kW ; Inverter max. power: 300.0 kW ; Inverter min. power: -300.0 kW. Carte Grid : Grid import active power limit : vide, kW ; Grid export active power limit : vide, kW. Carte Other : Communication error: OFF ; Control type: AUTO ; Mode name setpoint : vide. Les horodatages des mesures sont 20. 06. 2025 13:02:12 (Communication error 13:02:08).
Onduleur SMA via le module de données Speedwire/Webconnect : ouvrez Devices – SMA Sunny Tripower CORE1 (STP 50-40 / STP 50-41), tel qu'ajouté au point 5.
Description textuelle de cette image
Capture d'écran du Reduxi Configurator, page Devices / SMA Sunny Tripower CORE1 Inverter, onglet Last measurements (autres onglets : Analyze, Archive, Details). En haut à droite : statut vert Connected. Bandeau : New patch available. Click here to apply. (avec croix de fermeture). Menu de gauche : Devices (déplié) avec trois entrées partiellement masquées en noir (icônes de réseau, de soleil et de batterie), bouton Add device, Strategies (+), Utility Rate Plan, Settings (+). Carte Control type : Auto (surlignée en vert), Manual, Off, Boost ; horodatage 20. 06. 2025 13:10:41. Carte Current : PV current: 0.01 A. Carte Voltage : PV voltage: 542.79 V. Carte Power : Active power: -2.0 kW ; Export active power: 2.0 kW ; Export active power limit : vide, kW ; Import active power: 0.0 kW ; Max. active power: 0.0 kW ; Min. active power: 0.0 kW. Carte Energy : Export active energy: 36,991.1 kWh. Carte Other : Communication error: ON ; Control type: AUTO. La plupart des valeurs portent l'horodatage 14. 06. 2025 08:17:57 ou 08:17:58 ; Communication error 20. 06. 2025 13:10:45 et Control type 13:10:49.
6.2 Activer la commande par Reduxi
Pour un pilotage avancé de tous les appareils, intégrez-les aux modes d'optimisation du système Reduxi. Sous Devices – all devices dans le Reduxi Configurator, réglez le control type sur AUTO. Les commandes des modes d'optimisation n'agissent sur les appareils qu'à cette condition.
Pour obtenir un maximum de flexibilité et réduire les coûts d'énergie avec les prix dynamiques et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
Une fois l'appareil ajouté, vous pouvez aussi le surveiller et le piloter via l'application Reduxi.
✓ Résumé
Préparation (points 1–2) : choisissez l'option de connexion : SMA Data Manager, module de données SMA Speedwire/Webconnect ou connexion LAN directe à l'onduleur.
SMA (point 3) : activez Modbus TCP/IP sur l'appareil SMA et vérifiez que le port 502 est ouvert.
Ajout à Reduxi (points 4–5) : connectez-vous au Configurator et ajoutez l'appareil : SMA Data Manager comme Hybrid Inverter, ou le type d'onduleur pour les options 2 et 3. Saisissez l'adresse IP, lancez Test communication et cliquez sur Done.
Mise en service (point 6) : vérifiez les dernières mesures et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le test de port indique que le port 502 est fermé | Modbus TCP/IP n'est pas activé sur l'appareil SMA. Activez-le (voir point 3) et relancez le test. |
| Le test de communication échoue : impossible de communiquer sur le port 502 | Vérifiez que le service est activé sur l'appareil, que le numéro de port est correct et que l'appareil est joignable sur le réseau. |
| Un appareil derrière le SMA Data Manager n'affiche aucune valeur | Pour accéder à un appareil individuel via le SMA Data Manager, définissez l'adresse esclave de cet appareil (voir point 5). |
| Les commandes de la stratégie n'ont aucun effet | Réglez le control type des appareils sur AUTO (voir point 6). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
