L'intégration de l'onduleur Sofar 1-70KTL G1-G2 String avec le contrôleur Reduxi via Modbus RTU permet une flexibilité maximale et une réduction des coûts et de l'énergie jusqu'à 30 %.
1. Documentation Sofar :
La documentation peut être téléchargée à partir du lien suivant :
https://downloads.sofarsolar.eu/
Un exemple de manuel d'utilisation pour l'onduleur String 10-15kW peut être obtenu en cliquant sur le lien :
2. Connexion physique entre l'onduleur String et le contrôleur Reduxi
La connexion physique doit être établie puisque Modbus RTU est utilisé pour accéder à l'interface de l'onduleur de branche.

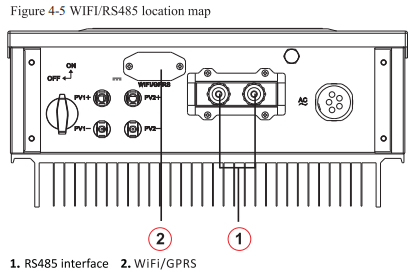

L'emplacement des connecteurs de communication Modbus est indiqué sur l'image en tant qu'interface RS485.

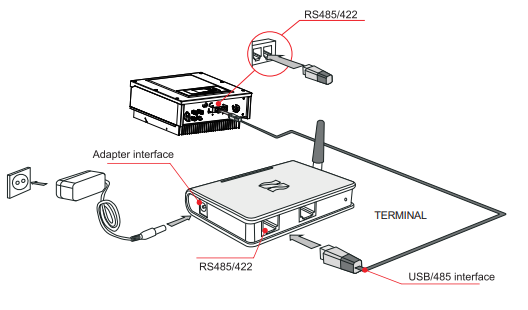

L'image ci-dessous montre comment la connexion physique est établie, Reduxi jouant le rôle du terminal. Au lieu de l'interface USB/485, l'interface Port 1 ou Port 2 est utilisée sur le contrôleur Reduxi.
3. Ajouter Sofar String au système Reduxi.
Après avoir connecté le Reduxi et l'onduleur String, vous pouvez l'enregistrer en tant que nouvel appareil (Sofar String Inverter).
3.1 Ajouter un appareil (Sunways Hybrid Inverter)
Tout d'abord, connectez-vous au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton "Ajouter un appareil".
4.2 Select Sofar 70KTL G1-G2

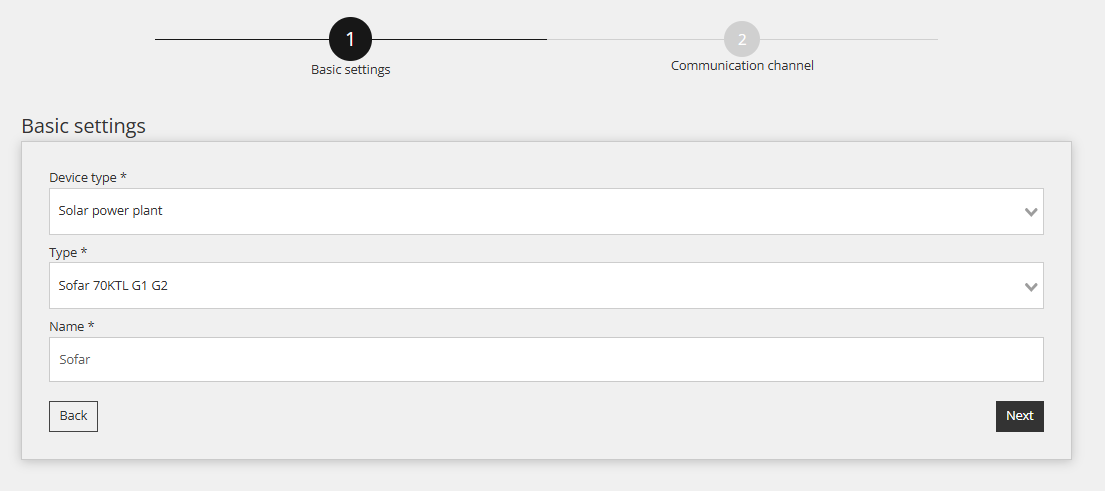

La première étape consiste à définir les paramètres de base :
- Sélectionnez le type d'appareil : Centrale solaire
- Sélectionnez le type : Sofar 70KTL G1-G2,
- Nommez l'appareil.
4.3 Configuration du dispositif pour le canal de communication
La deuxième étape consiste à configurer le canal de communication, ce qui est essentiel pour une communication Modbus RTU correcte. Dans cette étape, le lien de communication entre le contrôleur Reduxi et l'onduleur Sofar String est établi.

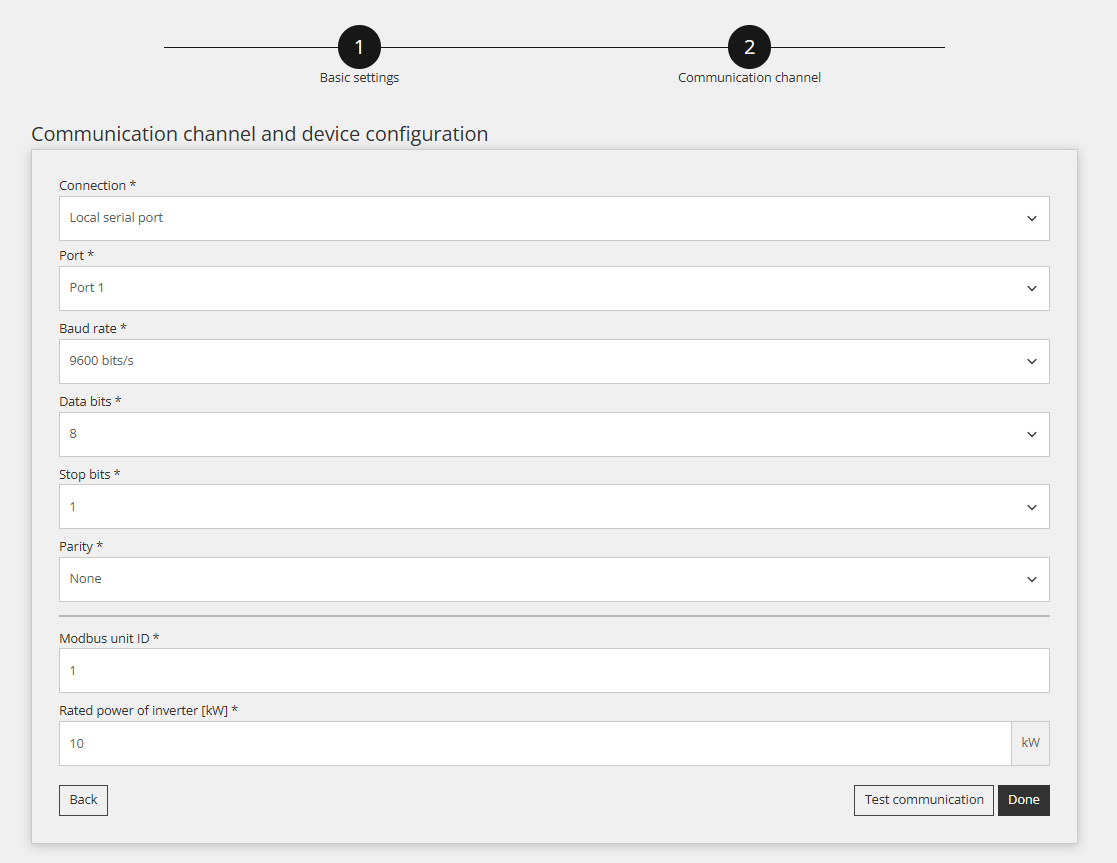

Les paramètres du canal de communication sont affichés ci-dessous :
Les champs ID de l'unité Modbus et Puissance nominale doivent être définis.
4.4 Communication des tests
En dessous de tous les champs du canal de communication mentionné à l'étape précédente, il y a un bouton "Tester la communication". Ce bouton permet de vérifier si la connexion Modbus RTU entre les appareils fonctionne correctement.
Réponse positive :
Réponse infructueuse :
5. Lecture de l'appareil
L'objectif de ce point est de montrer comment vérifier les relevés de l'appareil. Cette opération s'effectue sous 'Device (Sofar String inverter)/Last measurement'.
Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé via l'application en nuage Reduxi.
