Comment connecter les bornes de recharge ChargeAmps au Reduxi Controller
Connectez votre borne de recharge Charge Amps (Halo, Luna, …) au Reduxi Controller via Wi‑Fi et OCPP.

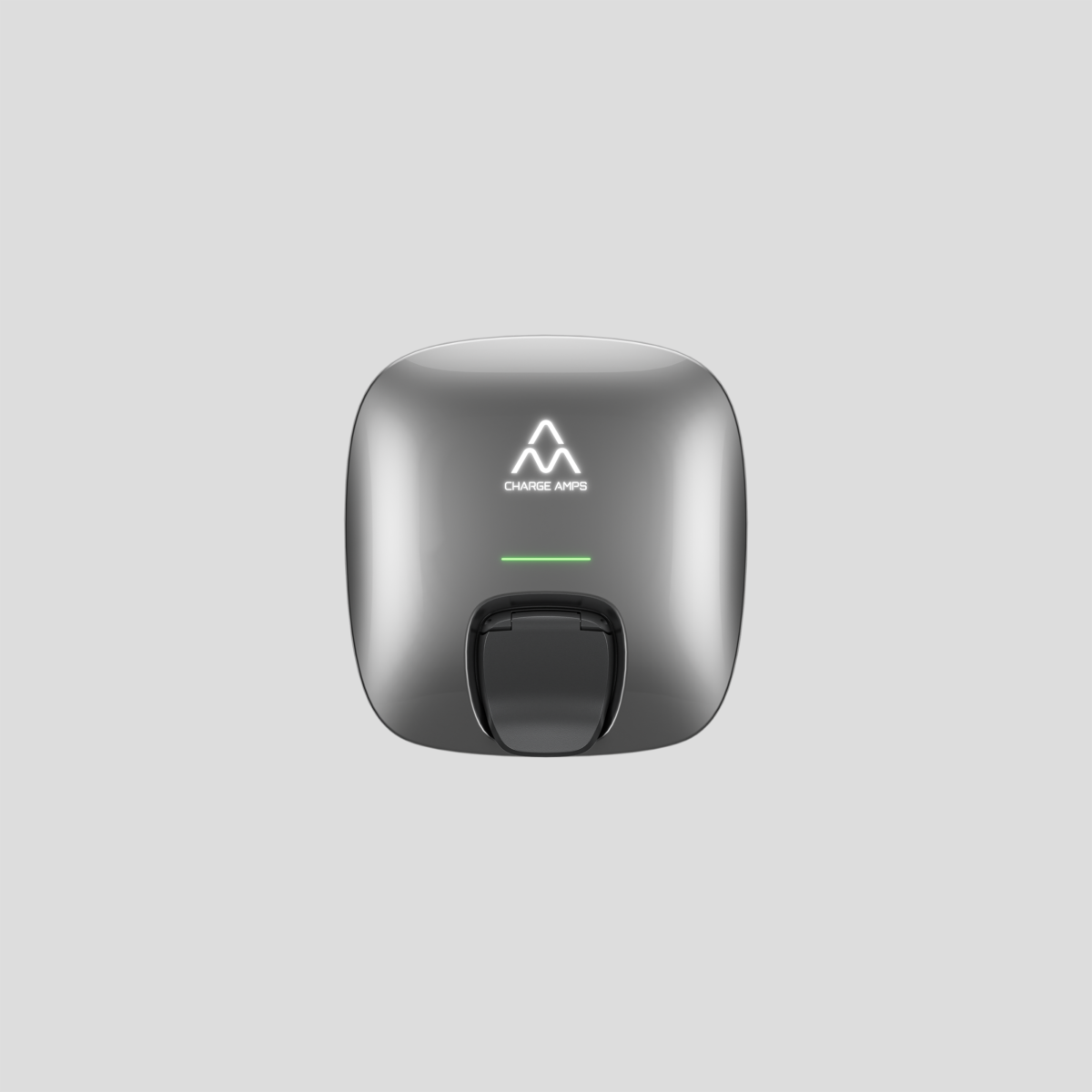

Description textuelle de cette image
Photo produit de la borne de recharge Charge Amps Luna sur fond gris clair : un boîtier mural carré aux angles arrondis, en finition métallique gris foncé. Le logo CHARGE AMPS (symbole blanc en forme de montagne avec texte) se trouve en haut de la face avant, une fine ligne lumineuse verte est placée en dessous, et un support de câble ou un renfoncement de prise noir se trouve en bas au centre.
- Documentation technique
- Matériel nécessaire
- Se connecter à l'interface web de Reduxi
- Définir une IP statique pour le Reduxi Controller
- Ajouter la borne dans Reduxi
- Configurer l'OCPP dans l'application Charge Amps Installer
- Tester la communication dans Reduxi
- Vérifier les mesures
- Résumé
- Problèmes courants
- Articles associés
1 Documentation technique
Documents du fabricant pour la borne de recharge Charge Amps :
- Manuel d'installation Charge Amps Luna – manuel d'installation de la borne Luna (en anglais).
- Page produit Charge Amps Halo – caractéristiques de la borne Halo.
- Vidéo : comment connecter la borne dans l'application Installer – guide vidéo de Charge Amps, voir Point 6.
2 Matériel nécessaire
Vous avez besoin de :
- Reduxi Controller
- Borne de recharge Charge Amps (Halo, Luna, …) avec Wi‑Fi et OCPP
- Numéro de série de la borne (utilisé comme Device identifier)
- Smartphone avec l'application Charge Amps Installer (Android ou iOS)
- Réseau Wi‑Fi auquel le Reduxi Controller et la borne peuvent se connecter tous les deux
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
4 Définir une IP statique pour le Reduxi Controller
La borne se connecte au contrôleur par son adresse IP. Une adresse fixe garde cette connexion stable.
4.1 Ouvrir les paramètres réseau
Dans le Reduxi Configurator (voir Point 3), sélectionnez Settings – Network.
Description textuelle de cette image
Capture d'écran de l'interface web Reduxi dans le navigateur d'un téléphone (heure de la barre d'état 22:32, barre d'adresse 192.168.1.50 avec un triangle d'avertissement). Barre d'icônes de gauche : logo éclair, icône d'appareil (sélectionnée), icône éclair, icône graphique. En-tête : Home, statut vert Connected, heure 22:32:26. Un petit schéma de flux d'énergie montre une icône de réseau et une icône PV avec la valeur 6.800 kW. Menu Settings (déplié, signe moins) avec les entrées Grid et Network ; l'entrée Network est marquée d'un épais cadre bleu.
4.2 Saisir l'IP statique
Sélectionnez Static IP. Saisissez les données d'IP statique du module de communication connecté à votre LAN (WAN, LAN ou Wi‑Fi). Sélectionnez Save.
Description textuelle de cette image
Capture d'écran de la page de paramètres réseau Settings de l'interface web Reduxi sur un téléphone (heure de la barre d'état 22:37). Barre d'icônes de gauche : logo éclair, icône d'appareil/puce, icône éclair, icône graphique, icône engrenage (sélectionnée). Titre de la page : Settings. Onglets : WAN (avec un point vert), LAN, Wi-Fi, Mobile, DNS server, Proxy server, Network redundancy. Champs : Type : STATIC (liste déroulante) ; IP : 192.168.1.50 ; Netmask : 255.255.255.0 ; Gateway : 192.168.1.1 (avec une icône d'info) ; Network isolation (avec une icône d'info) : commutateur indiquant Yes. Bouton : Save.
5 Ajouter la borne de recharge à Reduxi
Créez la communication OCPP entre la borne de recharge et le Reduxi Controller.
5.1 Paramètres de base
Cliquez sur + Add device.
Description textuelle de cette image
Capture d'écran du haut du menu de gauche du Reduxi Configurator. Logo : reduxi Configurator. Devices (déplié, signe moins) liste une entrée, Energy Meter (icône de réseau), suivie du bouton + Add device, mis en évidence par un épais cadre bleu. En dessous : Strategies (+), Utility Rate Plan, Settings (+).
Saisissez les paramètres de base :
- Device type :
EV charger - Type :
OCPP 1.6 - JSON - Name : un nom de votre choix
Description textuelle de cette image
Capture d'écran de l'interface web Reduxi, page Device, étape 1 Basic settings. En haut à droite : statut vert Connected. Barre d'icônes de gauche avec logo éclair, icône d'appareil (sélectionnée), icône éclair, icône graphique, icône engrenage. Indicateur d'étapes : 1 Basic settings (actif), 2 Communication channel (grisé). Titre : Basic settings. Champs : Device type * : EV charger ; Type * : OCPP 1.6 - JSON ; Name * : Chargeamps Halo. Boutons : Back, Next (turquoise).
5.2 Paramètres de communication
Configurez le canal de communication pour l'OCPP :
| Paramètre | Valeur |
|---|---|
| Identifiant de l'appareil | Numéro de série de la borne de recharge |
| Controller OCPP JSON 1.6 URL | Affiché en bas de la page de configuration. Exemple : ws://192.168.1.97/ocpp/1.6/json
|
Description textuelle de cette image
Capture d'écran de l'interface web Reduxi sur un écran étroit, page Device, étape 2 Communication channel. En haut à droite : statut vert Connected. Barre d'icônes de gauche : logo éclair, icône d'appareil (sélectionnée), icône éclair, icône graphique, icône engrenage. Indicateur d'étapes : 1 Basic settings, 2 Communication channel (actif). Titre : Communication channel and device configuration. Note grise : There are no available connections. Champs : Device identifier * : 2104031222T ; Connector * : 1 ; Charger type * : AC ; Energy counter : Default ; Allocate power to EVSE when EV is not connected to EVSE : Default ; Per phase max. current * : Auto detect from EVSE ; Per phase max. current manual override : 16 (aide : In effect when manual override is selected) ; Forward communication to backend OCPP server : wss://ocpp.charge.space/ocpp ; Override authentication username for backend OCPP server : vide ; Override authentication password for backend OCPP server : vide ; Forward measurements to backend OCPP server once every : 1 second ; Allow new charging session : Always ; Controller OCPP JSON 1.6 URL : ws://192.168.1.97/ocpp/1.6/json (champ en lecture seule, mis en évidence, avec un bouton de copie). Boutons : Back, Done.
Vous avez besoin de l'Controller OCPP JSON 1.6 URL au Point 6.
6 Configurer l'OCPP dans l'application Charge Amps Installer
Collez l'URL OCPP du Reduxi Controller dans le menu CPMS Connection de l'application.
6.1 Installer l'application Charge Amps Installer
Description textuelle de cette image
Icône de l'application Charge Amps Installer : un carré noir aux angles arrondis avec un symbole blanc (deux sommets de montagne superposés) au-dessus du texte blanc CHARGE AMPS.
Google Play : https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
Apple App Store : https://apps.apple.com/de/app/charge-amps-installer/id6446256364
6.2 Se connecter à la borne de recharge Charge Amps
Vidéo : https://www.youtube.com/watch?v=wQN1QZn6INY
6.3 Connecter la borne de recharge au même réseau Wi‑Fi que le Reduxi Controller
Le Reduxi Controller et la borne de recharge doivent être dans le même réseau Wi‑Fi. Dans l'application, ouvrez le menu Internet, sélectionnez le réseau Wi‑Fi et connectez la borne avec les identifiants de ce réseau.
6.4 Saisir l'URL OCPP
Description textuelle de cette image
Capture d'écran de l'application Charge Amps Installer sur un téléphone (heure de la barre d'état 22:59), thème sombre, écran SETTINGS avec les onglets General et Advanced (Advanced sélectionné). Device : Charge Amps Luna, numéro de série LUNA-020100003. Section CPMS CONNECTION : ws://192.168.1.50/ocpp/1.6/json avec le lien Edit ; point vert avec le statut Connected. Section CHARGE POINT ID : 0201000039. Section CHARGER CONFIGURATION avec le lien Edit : Maximum current : 16 A ; Installation phase(s) : 3 ; Installation phase order : RST ; Fallback current : 10 A. Bouton : Complete configuration.
ws://192.168.1.97/ocpp/1.6/json. Cliquez sur Connect.Description textuelle de cette image
Capture d'écran de l'application Charge Amps Installer sur un téléphone (heure de la barre d'état 22:58), thème sombre, écran CPMS CONNECTION. Texte : Enter the credentials to connect to the Charge Point Management System (CPMS). Champs : OCPP server URL : ws://192.168.1.50/ocpp/1.6/json avec le lien Reset et une icône d'aide ; texte d'exemple : Example: wss://server.com/ocpp ; Charge Point ID : 0201000039, avec une icône d'aide ; Authorization Password : vide, avec une icône d'aide. Bouton : Connect (blanc).
Description textuelle de cette image
Capture d'écran d'un large bouton blanc aux angles arrondis avec le texte foncé Complete configuration sur fond noir, issu de l'application Charge Amps Installer.
Description textuelle de cette image
Capture d'écran d'un large bouton avec le texte blanc I understand sur fond noir, avec un contour blanc arrondi, issu de l'application Charge Amps Installer.
7 Tester la communication dans Reduxi
Retournez dans le Reduxi Configurator et dans les paramètres du nouvel appareil. Cliquez sur Test communication en bas à droite. Le test lit la borne de recharge une fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Le test donne l'un de ces trois résultats :
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication dans l'interface web Reduxi, montrant un test réussi. Texte en vert : Successful readout from device. Valeurs : Current L1 : 0.0 A ; Current L2 : 0.0 A ; Current L3 : 0.0 A ; Import active power : 0.0 W ; Max. active power : 22080.0 W ; Max. current per phase : 32.0 A ; Min. active power : 0 W ; State name : AVAILABLE null. Bouton : Close. Croix de fermeture en haut à droite.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication dans l'interface web Reduxi, montrant un test échoué. Premier cadre (texte rouge-brun) : Unable to communicate with device. Second cadre : Number of devices found on OCPP - JSON 1.6 : 1 ; Device identifier : my_station_ID1. Bouton : Close. Croix de fermeture en haut à droite.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication dans l'interface web Reduxi, montrant un test échoué. Premier cadre (texte rouge-brun) : Unable to communicate with device. Second cadre : Number of devices found on OCPP - JSON 1.6 : 0. Bouton : Close. Croix de fermeture en haut à droite. Une ligne de la page derrière la boîte de dialogue est partiellement visible en bas (texte coupé, se terminant par backend OCPP server).
8 Vérifier les mesures
8.1 Last measurements
Une fois la communication établie, vérifiez les valeurs sous Devices – EV charger dans le Reduxi Configurator.
8.2 Activer le pilotage par Reduxi
Sous Devices dans le Reduxi Configurator, réglez le control type de la borne de recharge sur AUTO. Ce n'est qu'alors que les commandes de la stratégie agissent sur la borne.
Pour piloter la recharge selon les prix et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
✓ Résumé
Préparation (Points 1–2) : rassemblez les manuels et le matériel, y compris le numéro de série de la borne de recharge.
Borne de recharge Charge Amps (Point 6) : installez l'application Installer, rejoignez le même réseau Wi‑Fi et collez l'URL OCPP du contrôleur dans CPMS Connection.
Ajout à Reduxi (Points 3–5, 7) : connectez-vous, définissez une IP statique, ajoutez un appareil OCPP 1.6 - JSON avec le numéro de série comme Device identifier, lancez Test communication et cliquez sur Done.
Mise en service (Point 8) : vérifiez les dernières mesures et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Test communication : Unable to communicate with device 1 | Le Device identifier n'est pas défini ou est différent. Saisissez exactement le numéro de série de la borne de recharge (Point 5.2). |
| Test communication : No device with OCPP 1.6 communication is found | Vérifiez que l'URL OCPP est saisie dans CPMS Connection (Point 6.4) et que la borne de recharge et le contrôleur sont dans le même réseau Wi‑Fi (Point 6.3). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
