Connexion du contrôleur Reduxi au chargeur ChargeAmps (Halo, Luna, etc.). Le chargeur ChargeAmps peut être connecté via Wi-Fi et utilise le protocole OCPP.
1. Connectez-vous à l'application Reduxi et définissez une adresse IP statique pour le contrôleur Reduxi et

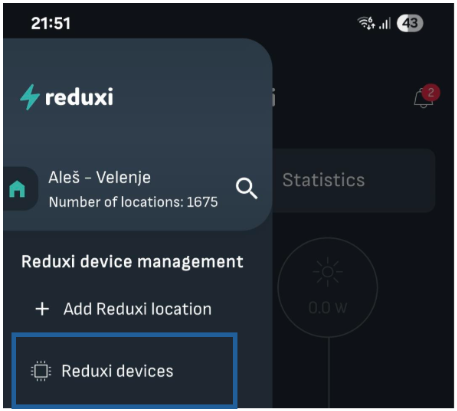

1.1 Connexion à l'application Reduxi -> Sélectionnez l'icône de menu et choisissez
»Appareils Reduxi«

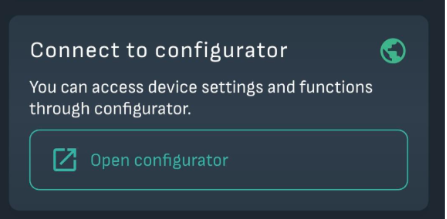

1.2 Sélectionnez « Ouvrir le configurateur »
1.3 Entrez le nom d'utilisateur (admin) et le mot de passe (par défaut, admin).

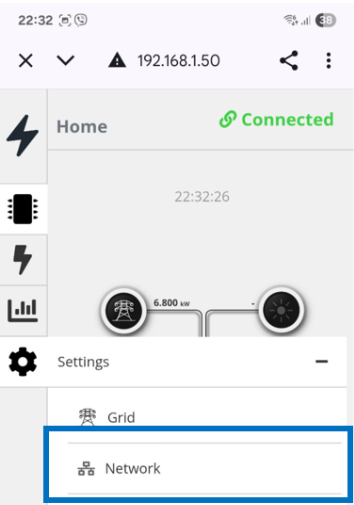

1.4 Sélectionnez Paramètres -> Réseau

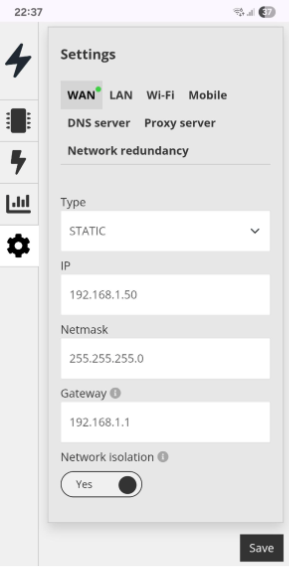

1.5. Sélectionnez « Adresse IP statique » et entrez les données de vos paramètres IP statiques dans le module de communication connecté à votre réseau local (WAN, LAN ou Wi-Fi), puis sélectionnez « Enregistrer »
2. Ajouter un appareil et créer une configuration pour la communication OCPP entre le chargeur et le contrôleur Reduxi

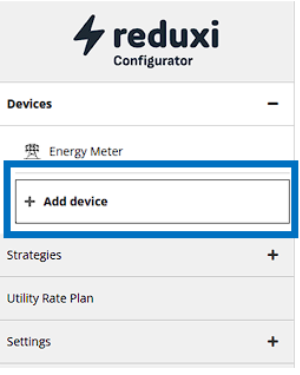

2.1 Sélectionnez « Ajouter un appareil »

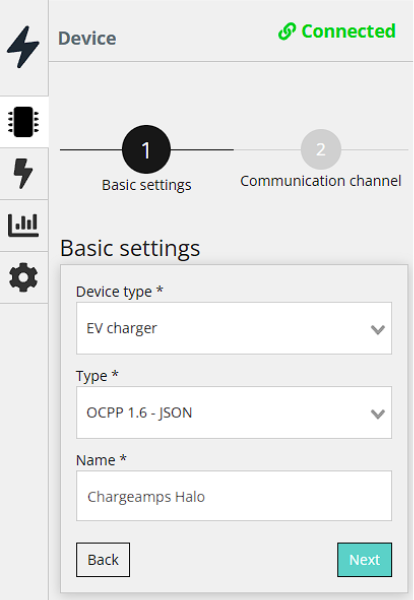

2.2 Saisissez les paramètres de base :
- Sélectionnez le type d'appareil : Chargeur de véhicule électrique
- Sélectionnez le type : OCPP 1.6 - JSON
- Et nom

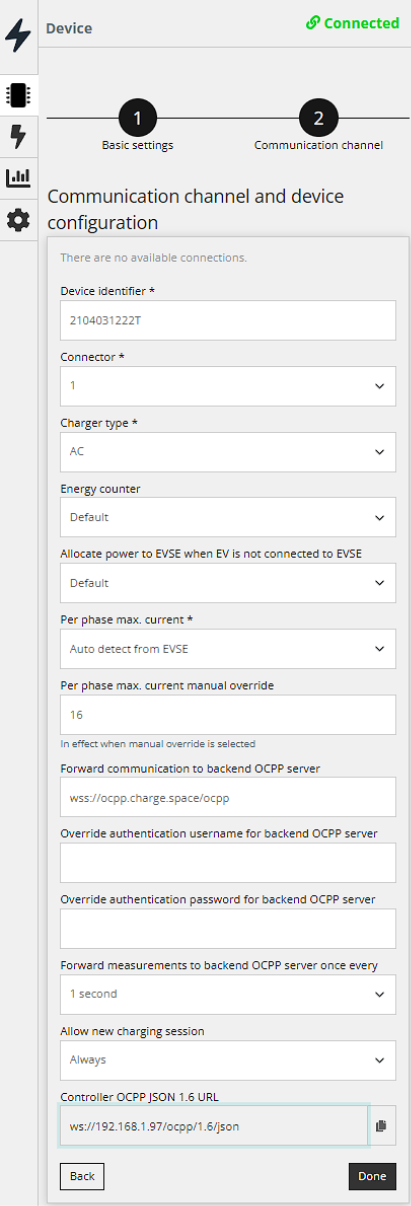

2.3 Configurer le canal de communication pour OCPP :
- Entrez « Identificateur d'appareil » (numéro de série du chargeur)
- Au bas de la page de configuration, vous trouverez « URL JSON OCPP du contrôleur 1.6 » - Exemple d'URL : ws://192.168.1.97/ocpp/1.6/json
3. Configurer l'OCPP dans l'application Charge Home
Après avoir obtenu l'URL correcte de l'OCPP, vous devez la coller dans le menu « Connexion CPMS » situé dans l'application Charge Home.
3.1 Installer l'application ChargeAmps Installer :
L'application est disponible sur le Google Store : https://play.google.com/store/apps/details?id=com.chargeamps.installer&hl=en_US
L'application est disponible sur l'Apple App Store : https://apps.apple.com/de/app/charge-amps-installer/id6446256364
3.2 Se connecter à l'application Charge Amps
Vidéo explicative sur la connexion : https://www.youtube.com/watch?v=wQN1QZn6INY
3.3 Connectez le chargeur au même réseau Wi-Fi que le contrôleur Reduxi
Le contrôleur Reduxi et ChargeAmps doivent être connectés au même réseau Wi-Fi. Cela peut être fait via le menu « Internet » de l'application. Il suffit de sélectionner le réseau Wi-Fi souhaité et d'y connecter ChargeAmps à l'aide des identifiants de connexion de ce réseau.

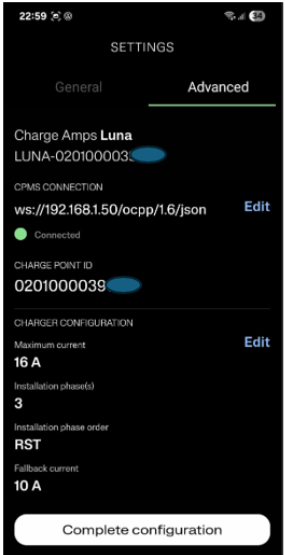

3.4 Sélectionnez le menu « Avancé » et choisissez « Modifier » sous Connexion CPMS

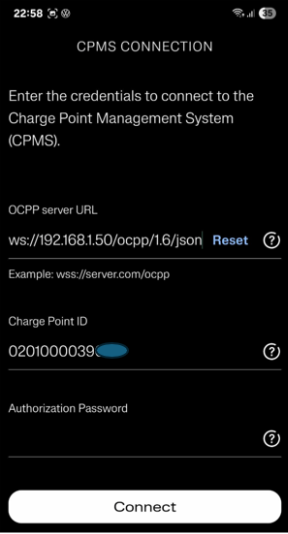

3.5 Sous URL du serveur OCPP, copiez l'adresse URL OCPP du contrôleur Reduxi dans le menu « Avancé » et choisissez « Modifier » sous Connexion CPMS à l'étape 2.3. (Exemple : ws://192.168.1.97/ocpp/1.6/json) et cliquez sur « Connecter »
3.6 À l'étape suivante, cliquez sur « Terminer la configuration »
3.7 À l'étape suivante, cliquez sur « Je comprends »
4. Tester la communication dans l'application Reduxi
Retournez aux paramètres et à l'application Reduxi et cliquez sur « Tester la communication »
Il existe trois cas différents de réponse de communication.

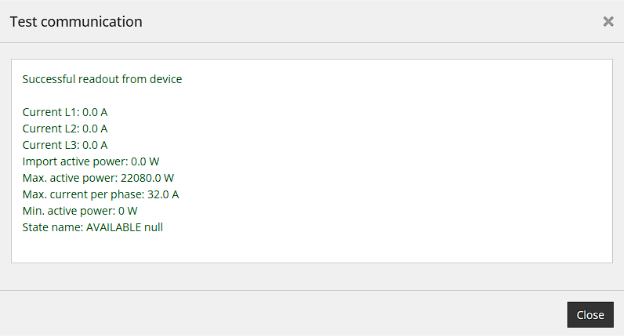

Cas 1 : La communication fonctionne correctement

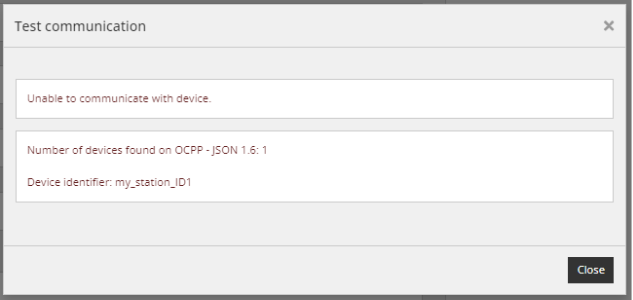

Cas 2 : Impossible de communiquer avec l'appareil 1, l'ID de l'appareil n'est pas défini ou est différent
Cas 3 : Aucun appareil avec communication OCPP 1.6 n'est trouvé
