Ce document s'adresse aux fabricants d'appareils tels que les onduleurs solaires, les onduleurs hybrides, les chargeurs de véhicules électriques, etc. L'intégration d'un nouvel appareil à l'environnement Reduxi est réalisée par l'équipe de développement de Reduxi. Les fabricants doivent toutefois accompagner ce processus en fournissant les informations utiles.

1 Qu'est-ce que Reduxi ?

Reduxi est un système de gestion de l'énergie (EMS) intelligent conçu pour optimiser le flux d'électricité entre la production, le stockage et la consommation. Il connecte et pilote des appareils tels que les onduleurs hybrides, solaires ou de batterie, les chargeurs de véhicules électriques, les pompes à chaleur, les systèmes CVC et les compteurs réseau, afin que l'énergie soit utilisée de la manière la plus efficace et la plus économique.

Grâce à la surveillance en temps réel et à une optimisation avancée, Reduxi permet une autoconsommation plus élevée d'énergie renouvelable, réduit les coûts et soutient la stabilité du réseau. Dans les installations de stockage par batterie, par exemple, Reduxi coordonne la communication entre le système de gestion de batterie (BMS) et le système de conversion de puissance (PCS), mais il est important de noter que Reduxi n'est lui-même ni un onduleur, ni un PCS, ni un BMS : c'est l'intelligence globale qui les pilote et les synchronise.

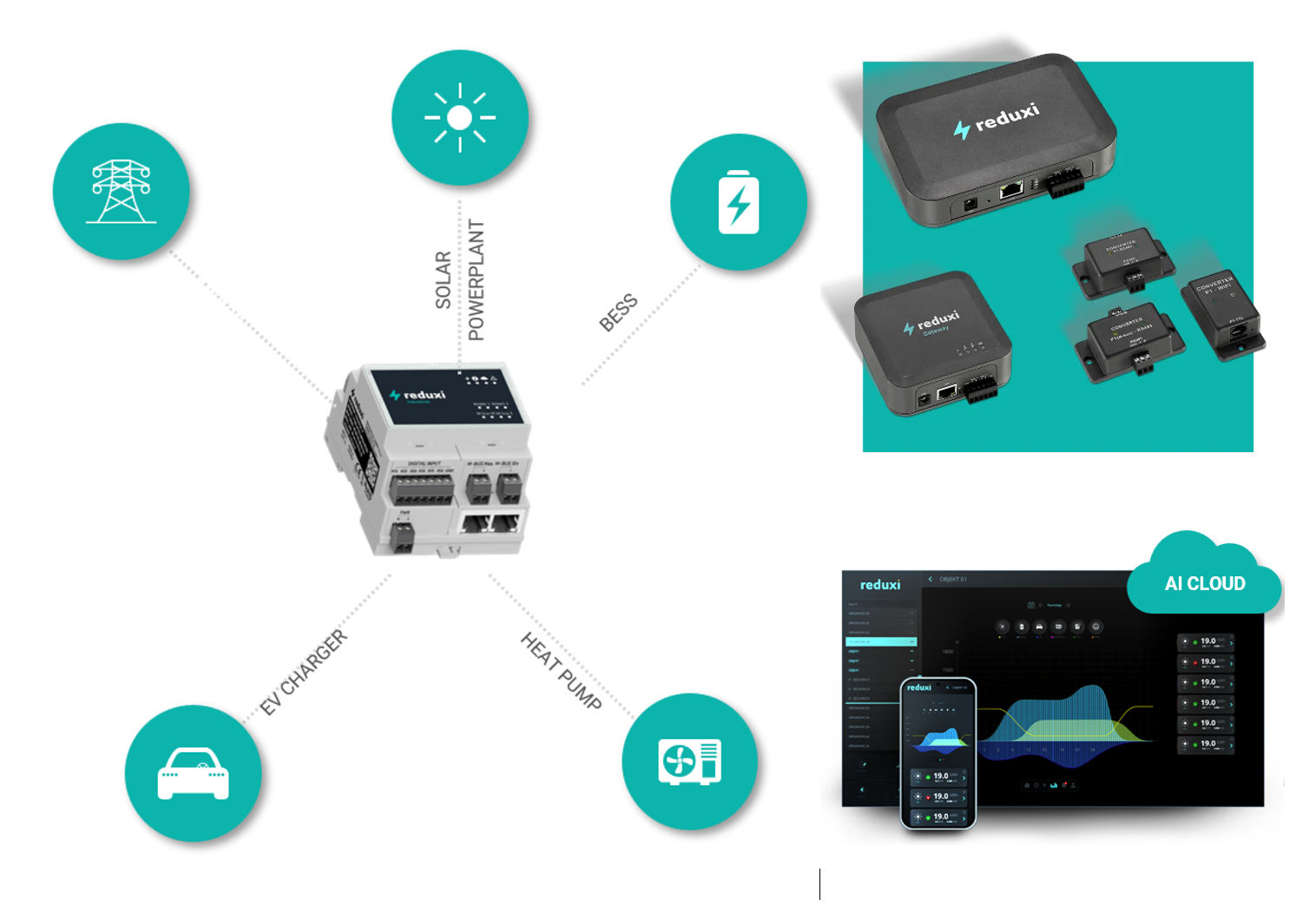

Description textuelle de cette image

Schéma sur fond blanc. Côté gauche : un appareil gris sur rail DIN avec l'étiquette reduxi Industrial, avec plusieurs borniers (étiquetés DIGITAL INPUT, M-BUS Max, M-BUS Div, PWR) et deux ports Ethernet, au centre. Des lignes en pointillés partent de lui vers cinq cercles verts avec des icônes blanches : un pylône électrique (en haut à gauche, sans étiquette), un soleil avec l'étiquette verticale SOLAR POWERPLANT (en haut), une batterie avec un éclair avec l'étiquette BESS (en haut à droite de l'appareil), une voiture avec l'étiquette EV CHARGER (en bas à gauche) et une unité de ventilation avec l'étiquette HEAT PUMP (en bas à droite). Côté droit : un carré turquoise avec quatre appareils reduxi gris foncé : un grand controller avec une prise d'alimentation, un port Ethernet et un bornier vert ; un boîtier plus petit avec l'étiquette reduxi Gateway ; et trois petits boîtiers convertisseurs avec les étiquettes CONVERTER et P1 - WiFi (étiquettes petites). Sous le carré turquoise : un nuage vert avec le texte AI CLOUD, et une capture d'écran sombre d'un tableau de bord avec un menu reduxi à gauche, un graphique coloré de courbe de puissance, plusieurs lignes avec la valeur 19.0 à droite, et un smartphone devant montrant l'application reduxi avec un graphique similaire et des lignes avec 19.0.

2 Comment Reduxi communique-t-il avec les appareils ?

Pour que Reduxi joue son rôle d'EMS, il doit communiquer directement avec les appareils connectés. Cela comprend à la fois :

• La lecture des mesures et des états : Reduxi collecte des données en temps réel, comme la puissance produite, les niveaux de consommation, l'état de charge (SOC), l'état de fonctionnement et les conditions du réseau.
• L'écriture de commandes et de consignes : Reduxi renvoie activement des signaux de commande aux appareils pour influencer leur comportement, par exemple ajuster la puissance de l'onduleur, piloter la puissance de charge et de décharge de la batterie, ajuster la puissance de recharge du véhicule électrique ou activer des charges flexibles.

Cette communication bidirectionnelle est essentielle : sans elle, Reduxi pourrait surveiller mais pas optimiser. En échangeant des informations et des commandes, Reduxi veille à ce que chaque appareil fonctionne en coordination avec les autres et aligne les flux d'énergie locaux sur les exigences économiques, techniques et du réseau.

Reduxi prend en charge des protocoles de communication standardisés (comme Modbus (RTU et TCP), API, DLMS, OCPP et d'autres), ce qui permet une interopérabilité fluide avec les onduleurs hybrides, les onduleurs de batterie, les compteurs et d'autres équipements pilotables.

Le mode de communication le plus répandu est le Modbus.

3 Exigences pour l'intégration d'un appareil à l'environnement Reduxi

L'environnement Reduxi prend généralement en charge l'intégration des types d'appareils suivants :

• Système de stockage d'énergie par batterie (BESS)
• Onduleur photovoltaïque (PV)
• Onduleur hybride
• Système de chauffage, ventilation et climatisation (CVC)
• Borne de recharge de véhicule électrique (EVSE / EV charger)
• Autres appareils compatibles

Le principal protocole de communication pour l'intégration des appareils est Modbus. D'autres modes sont toutefois possibles : communication API, M-bus, commande analogique (4-20 mA), commande par relais et similaires.
Pour la commande basée sur Modbus, le fabricant doit donc fournir une table complète des registres Modbus qui définit clairement :

• Les registres d'entrée pour les données de mesure (par exemple tension, courant, état de charge).
• Les registres de maintien pour les commandes de contrôle (par exemple activer/désactiver la charge, définir des limites de puissance, des consignes, des commandes d'activation/désactivation, la sélection du mode).
• Les entrées discrètes pour les états du système (par exemple alarmes, état des protections).
• Les bobines (coils) pour les signaux de commande binaires (par exemple marche/arrêt).

Cette table de registres doit permettre à la fois la surveillance des paramètres du système et le contrôle des états de fonctionnement.

Exemple de définitions de registres Modbus pour un système de stockage d'énergie par batterie :

(Les adresses sont des exemples : les valeurs réelles doivent être définies par le fabricant dans la table des registres.)

4 Étapes d'intégration d'un nouvel appareil

1. Confirmation du fabricant : le fabricant vérifie que l'appareil respecte les exigences définies au préalable.
2. Fourniture de la documentation : le fabricant fournit la documentation de communication et de commande, généralement au format PDF ou Excel. Elle comprend une table complète des registres Modbus et un résumé des registres clés. D'autres méthodes d'intégration (par exemple API) sont également possibles.
3. Installation de l'appareil et du controller : un partenaire installe l'appareil sur le site cible (par exemple un bâtiment résidentiel ou industriel). Le partenaire installe et raccorde aussi le controller Reduxi, en veillant à ce que l'appareil soit accessible à Reduxi via TCP/IP, RS485 ou une autre interface prise en charge.
4. Mise en œuvre et tests par Reduxi : l'équipe Reduxi développe et valide la communication et la commande selon les spécifications fournies.
5. Assistance du partenaire pendant les tests : le partenaire aide pendant la validation, notamment lorsqu'une configuration supplémentaire est nécessaire via l'interface utilisateur locale de l'appareil.
6. Assistance du fabricant : le fabricant apporte des précisions et une assistance technique en cas de questions pendant l'intégration.
7. Certification : l'équipe Reduxi finalise l'intégration et exécute une suite de tests de certification pour valider la compatibilité de l'appareil.
8. Finalisation : une fois certifié, tout appareil du même type peut être connecté à Reduxi en moins d'une minute.

5 Exigences spécifiques par type d'appareil

Cette section précise les exigences concrètes selon le type d'appareil :

• Onduleurs de batterie
• Onduleurs hybrides
• Onduleurs solaires PV (bientôt disponible)
• CVC (bientôt disponible)
• Bornes de recharge VE (EVSE) (bientôt disponible)
