Comment connecter une borne de recharge Voltie au Reduxi Controller
Intégrez les bornes de recharge Voltie à Reduxi via Wi‑Fi et la plateforme Voltie avec le protocole OCPP. Flexibilité maximale et réduction possible des coûts jusqu'à 30 %.
Description textuelle de cette image

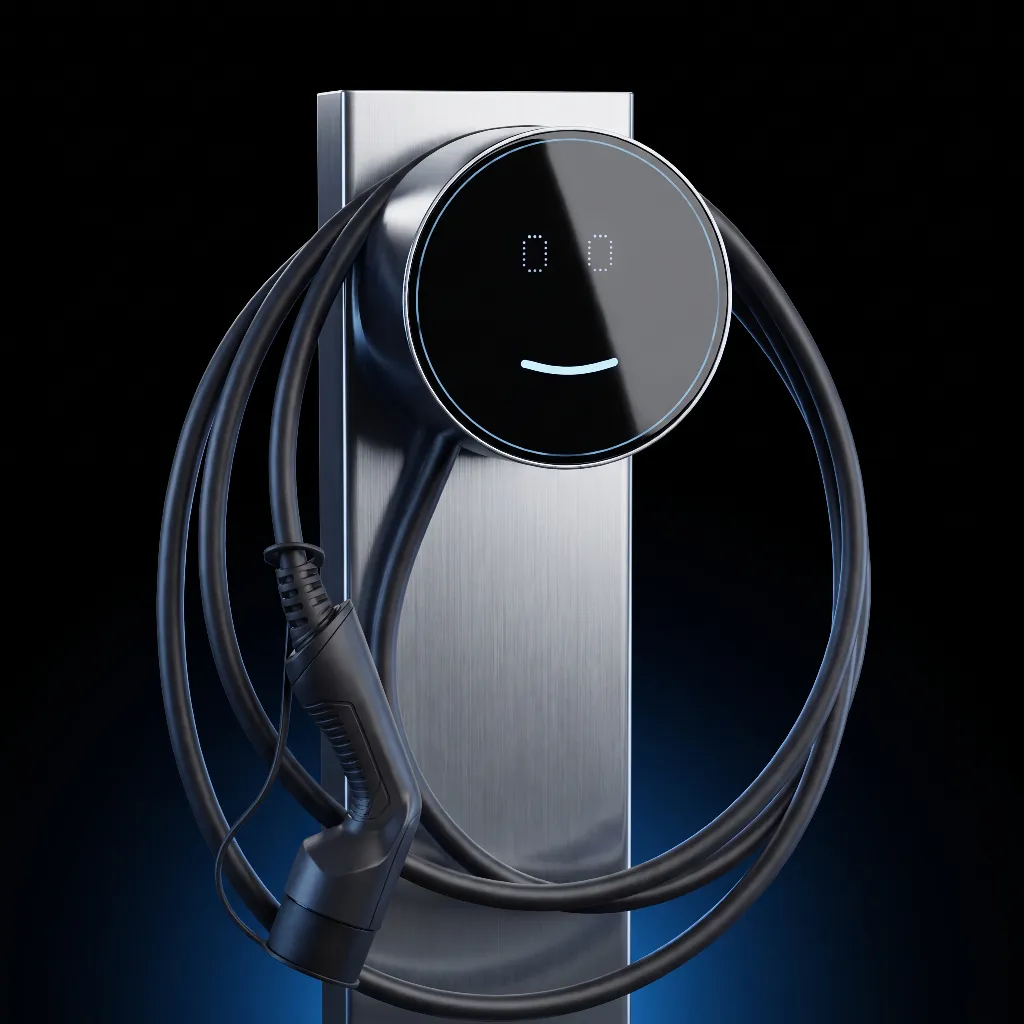

Photo produit d'une borne de recharge sur fond sombre : une borne murale à façade en verre noir ronde montrant une petite ligne bleue lumineuse en forme de sourire et deux chiffres rectangulaires peu visibles, fixée sur une plaque verticale en métal brossé. Un câble de recharge noir avec connecteur est enroulé autour de l'appareil en grandes boucles. Une lumière bleue brille en bas de l'image. Aucun texte n'est lisible. La légende la nomme borne de recharge Voltie.
1 Documentation technique
Documents du fabricant et informations complémentaires :
- Voltie Quick start – fichiers d'installation, vidéos d'installation de la borne, enregistrement dans l'application, connexion Wi‑Fi et mode installateur.
- Fiche technique Voltie – données techniques de la borne.
- Open Charge Alliance – spécification OCPP.
2 Matériel nécessaire
- Borne de recharge Voltie, installée et mise en service
- Application Voltie sur un smartphone : enregistrement et connexion Wi‑Fi de la borne
- Réseau Wi‑Fi avec une connexion Internet stable
- Reduxi Controller sur le même réseau, avec une adresse IP statique
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Configurer la borne Voltie
3.1 Application Voltie et connexion Wi‑Fi
Enregistrez la borne dans l'application Voltie et connectez-la à votre réseau Wi‑Fi. La plateforme Voltie (l'application) sert à la configuration. Les étapes sont présentées dans les vidéos Voltie de la page Quick start.
3.2 Installation
Installez la borne comme décrit sur la page Voltie Quick start. Voltie cite le protocole OCPP parmi les options d'intégration de la borne.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter la borne Voltie à Reduxi
Utilisez ces étapes pour ajouter une nouvelle borne Voltie ou modifier une borne existante.
5.1 Paramètres de base
Connectez-vous en local à Reduxi Configurator (voir point 4) et ajoutez un nouvel appareil en cliquant sur le bouton Add device.
Description textuelle de cette image
Capture d'écran du haut du menu de gauche du Reduxi Configurator. Logo : reduxi Configurator. Devices (déplié, signe moins) contient uniquement le bouton + Add device (encadré). En dessous : Strategies (+), Utility Rate Plan, Settings (+).
À la première étape, définissez les paramètres de base :
- Device type :
EV charger - Type:
Voltie - Name : un nom de votre choix
Description textuelle de cette image

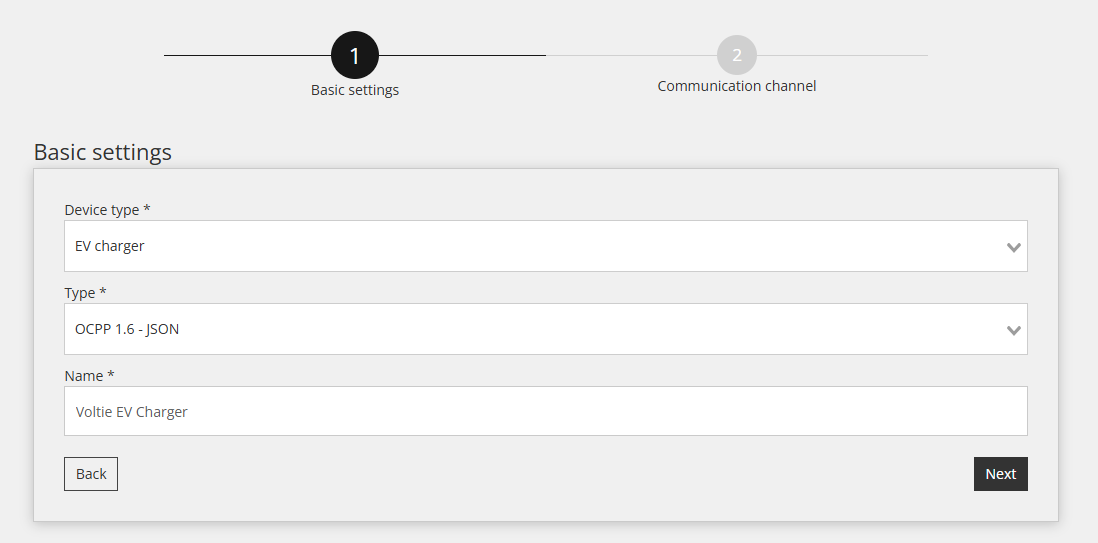

Capture d'écran de l'assistant d'appareil de Reduxi Configurator, étape 1 Basic settings. Indicateur d'étapes : 1 Basic settings (actif), 2 Communication channel (grisé). Titre : Basic settings. Champs : Device type * : EV charger ; Type * : OCPP 1.6 - JSON ; Name * : Voltie EV Charger. Boutons : Back, Next.
Appuyez sur Next.
5.2 Paramètres de communication
La deuxième étape définit le canal de communication pour OCPP. Définissez d'abord le Device identifier. Vous pouvez le choisir librement.
Pour le protocole OCPP JSON 1.6, une URL est nécessaire. Le Reduxi Controller la génère automatiquement. Ajoutez /Device ID à la fin de cette URL.
| Paramètre | Valeur |
|---|---|
| Identifiant de l'appareil | Un nom de votre choix, par exemple my_station_ID1
|
| URL | L'URL générée par le Reduxi Controller + /Device ID
|
| Exemple | ws://192.168.1.200/ocpp/1.6/json/my_station_ID1 |
Description textuelle de cette image

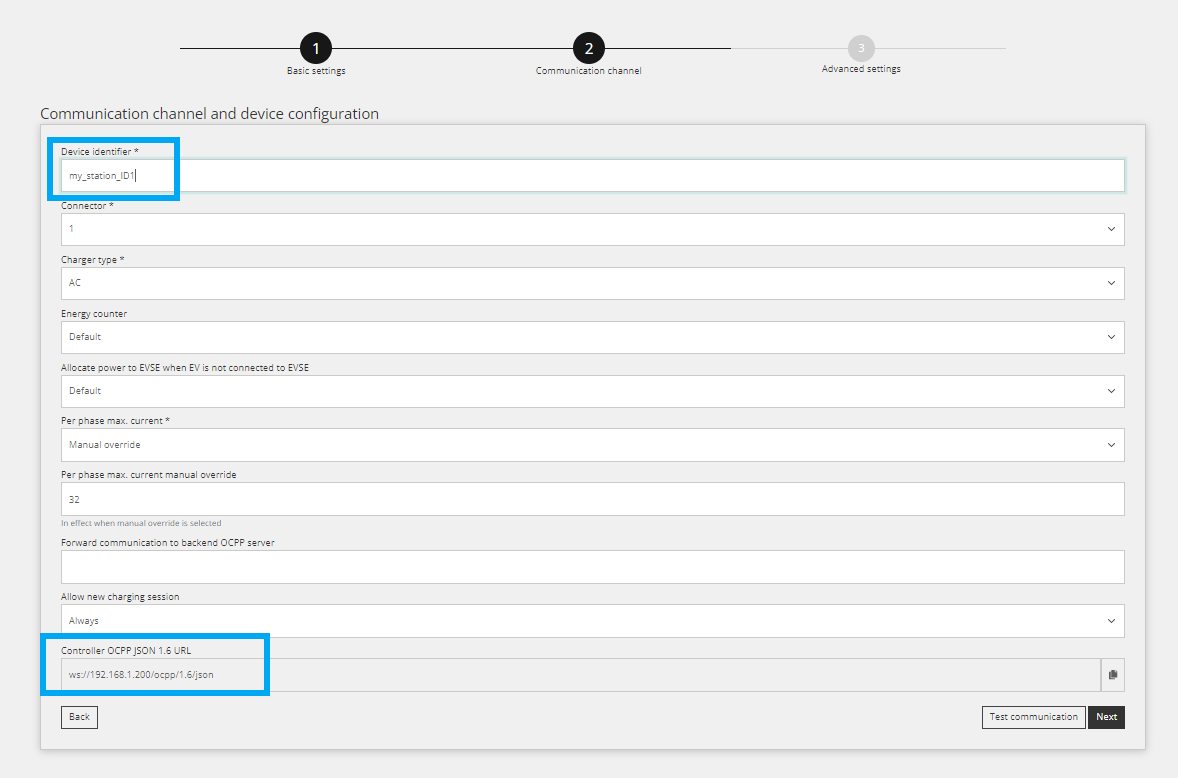

Capture d'écran de l'assistant de Reduxi Configurator, étape 2 Communication channel. Barre de progression : 1 Basic settings (terminée), 2 Communication channel (active), 3 Advanced settings (grise). Titre de section : Communication channel and device configuration. Champs : Device identifier * : my_station_ID1 (cadre de surbrillance bleu) ; Connector * : 1 ; Charger type * : AC ; Energy counter : Default ; Allocate power to EVSE when EV is not connected to EVSE : Default ; Per phase max. current * : Manual override ; Per phase max. current manual override : 32 (indication : In effect when manual override is selected) ; Forward communication to backend OCPP server : vide ; Allow new charging session : Always ; Controller OCPP JSON 1.6 URL : ws://192.168.1.200/ocpp/1.6/json (lecture seule, cadre de surbrillance bleu, icône de copie à droite). Boutons : Back (à gauche), Test communication (contour) et Next (foncé) à droite.
5.3 Saisir l'URL sur la borne
Saisissez l'URL complète, y compris le Device ID, comme adresse du serveur OCPP de la borne Voltie. Le Device ID doit être identique au Device identifier dans Reduxi.
5.4 Test de la communication
Cliquez sur Test communication en bas de l'assistant. Il lit une fois la borne Voltie et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
6 Vérifier les mesures
6.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs sous Devices dans Reduxi Configurator.
6.2 Activer la commande par Reduxi
Pour un pilotage par Reduxi, réglez le control type de l'appareil sur AUTO sous Devices dans Reduxi Configurator. Ce n'est qu'à cette condition que les commandes de la stratégie agissent sur la borne.
Pour réduire vos coûts d'énergie grâce aux prix et aux tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le contrôleur Reduxi.
✓ Résumé
Préparation (points 1 à 2) : lisez les documents Voltie et préparez le matériel, y compris une adresse IP statique pour le Controller.
Borne Voltie (point 3) : enregistrez la borne dans l'application Voltie et connectez-la au Wi‑Fi.
Ajout à Reduxi (points 4 à 5) : connectez-vous à Reduxi Configurator, ajoutez la borne avec OCPP JSON 1.6, saisissez l'URL sur la borne et testez la communication.
Mise en service (point 6) : vérifiez les mesures et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| La borne ne se connecte pas au Controller | Vérifiez que l'URL sur la borne se termine par le Device ID et que le Device ID est égal au Device identifier dans Reduxi. Vérifiez que le Controller a une adresse IP statique. |
| La borne a perdu sa connexion Wi‑Fi après le remplacement du routeur | Refaites la configuration Wi‑Fi dans l'application Voltie. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
