Pametna integracija Reduxi z hibridnim pretvornikom FOX ESS G-Max C&I znižuje stroške do 70 % prek Modbus TCP/IP

1. Fizična povezava

Simbolična slika celotne povezave od krmilnika Reduxi do pretvornika je prikazana spodaj:

2. Komunikacijske nastavitve za FOX ESS G-Max

Pri Fox ESS G-Max je treba IP konfigurirati statično in aktivirati tudi daljinsko upravljanje.

Nastavitve lahko izvedete neposredno na vmesniku.

2.1 Nastavitev naslova IP

Upoštevajte, da mora biti naslov IP nastavljen na statični.

1. Na glavni strani pritisnite gumb Meni v zgornjem desnem kotu in nato izberite omrežne nastavitve.
2. V naslednjem meniju vnesite nastavitve glede na vaše lokalno omrežje in jih potrdite.

3. Vrnite se na začetni zaslon.

2.2 Aktivirajte daljinsko upravljanje

1. Na glavni strani lahko nastavite vrsto krmiljenja v zgornjem levem polju.
2. Aktivirajte gumb “remote” v osrednjem zavihku terminala.



Zdaj lahko nadaljujete z naslednjim korakom.

3. Dodajte FOX ESS G-MAX C&I v sistem Reduxi

Po povezavi Reduxi in FOX ESS G-Max ga lahko registrirate kot novo napravo (Fox ESS G-Max).

3.1 Dodajanje naprave (Fox ESS G-Max)

Najprej se prijavite v lokalni konfigurator Reduxi in dodajte novo napravo s klikom na gumb »Dodaj napravo«.

3.2 Izberite FOX ESS G-Max

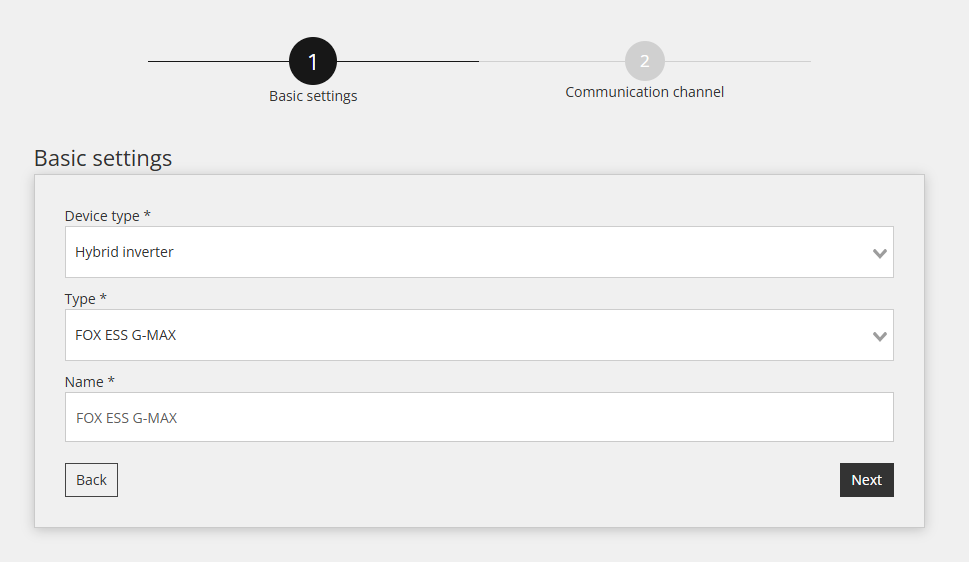

V prvem koraku so določene osnovne nastavitve:

• Izberite Vrsta naprave: Hibridni pretvornik,
• Izberite Vrsta: FOX ESS G-Max,
• Poimenujte napravo, kakor želite, na primer: FOX ESS G-Max


3.3 Konfiguracija naprave za komunikacijski kanal

Drugi korak vključuje konfiguracijo komunikacijskega kanala, ki je bistven za pravilno komunikacijo Modbus TCP/IP. V tem koraku se vzpostavi komunikacijska povezava med krmilnikom Reduxi in pretvornikom Fox ESS G-Max.

Nastavitve za komunikacijski kanal so prikazane spodaj:

• Povezava: TCP/IP
• IP: Vnesite naslov IP naprave Fox ESS G-Max
• Vrata: 502
• ID enote Modbus: To je isti ID, kot je nastavljen na pretvorniku (kot privzeto 1)
• Nazivna moč pretvornika: Vnesti glede na pretvornik (kot primer 100 kW)

3.4 Preskus komunikacije

Pod vsemi polji komunikacijskega kanala, omenjenimi v prejšnjem koraku, je gumb »Preskus komunikacije«.

Ta gumb se uporablja za preverjanje, ali povezava Modbus TCP/IP med napravami pravilno deluje.

Uspešen odziv (primer):

Neuspešen odziv (primer):

3.5 Odčitki iz naprave

Ta razdelek vam prikazuje, kako preveriti izmerjene vrednosti naprave in ali pravilno komunicira. To lahko storite pod »Naprave /FOX ESS G-Max /Zadnja meritev."

Za napredno upravljanje integrirajte napravo v načine optimizacije sistema Reduxi. Pod Naprave /FOX ESS G-Max v konfiguratorju Reduxi, mora biti vrsta krmiljenja nastavljena na SAMODEJNO, tako da bodo ukazi za strategijo vplivali na baterijo.

Za doseganje največje prilagodljivosti in zmanjšanja stroškov energije glede na dinamično ceno in dinamične tarife sledite navodilom za določanje strategije na tej povezavi: Strategije za krmilnik Reduxi.

Po uspešnem dodajanju naprave jo je mogoče spremljati in nadzorovati prek aplikacije Reduxi.
