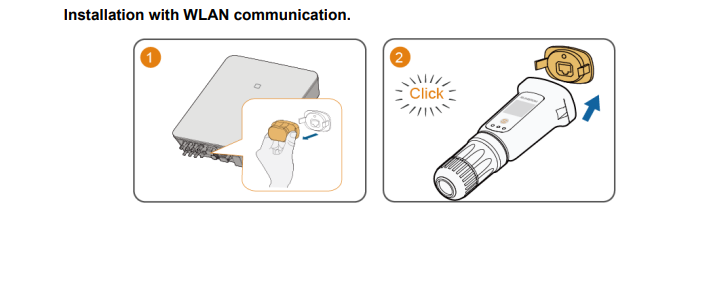

Schéma intitulé Installation with WLAN communication. Deux panneaux numérotés. Panneau 1 : une main tient une pièce orange du dongle contre le dessous d'un onduleur mural (boîtier blanc avec des connecteurs en bas), une flèche bleue indique le sens d'insertion. Panneau 2 : le dongle blanc avec un connecteur rond fileté et un petit panneau d'indicateurs ; un capuchon orange au-dessus avec le mot Click et une flèche bleue pointant vers le haut.

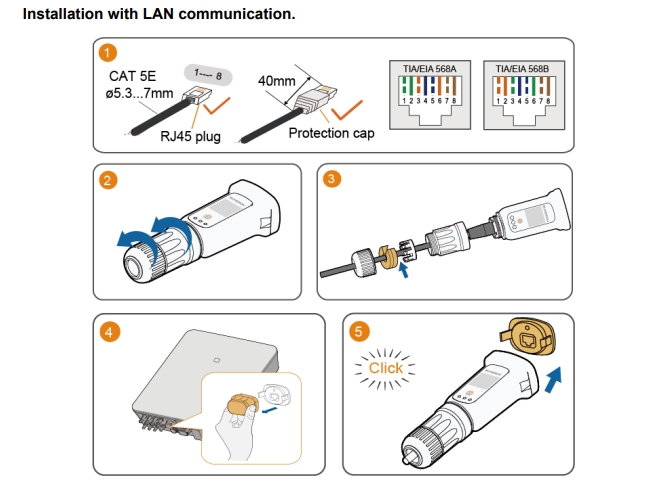

Schéma intitulé Installation with LAN communication, cinq étapes numérotées. Étape 1 : câble étiqueté CAT 5E, diamètre 5.3...7mm ; une fiche RJ45 ; une longueur dénudée de 40mm avec un Protection cap sur le câble ; deux petits tableaux de câblage étiquetés TIA/EIA 568A et TIA/EIA 568B avec les broches 1 2 3 4 5 6 7 8 et des fils colorés ; des coches marquent les pièces correctes. Étape 2 : le dongle blanc avec un connecteur fileté, une flèche bleue courbe indique de tourner l'écrou du connecteur. Étape 3 : les pièces du câble (écrou, joint, capuchon de protection) sont enfilées sur le câble et poussées vers le dongle, flèche bleue. Étape 4 : une main tient la pièce orange contre le dessous de l'onduleur. Étape 5 : le dongle assemblé avec un capuchon orange, le mot Click et une flèche bleue pointant vers le haut.

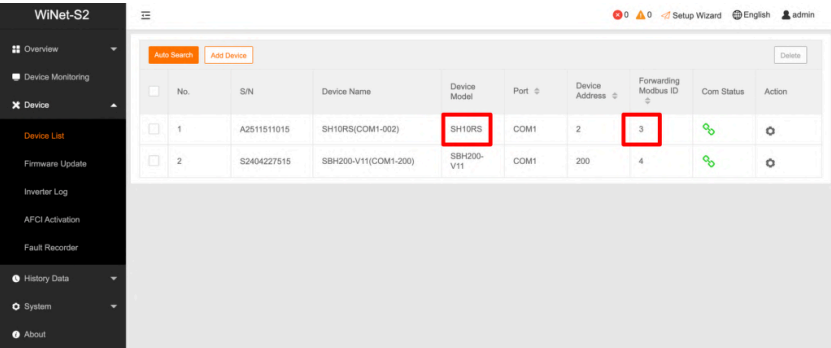

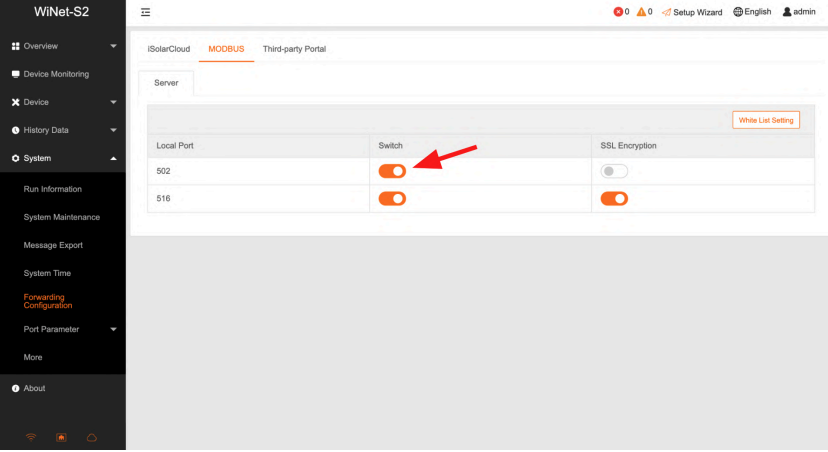

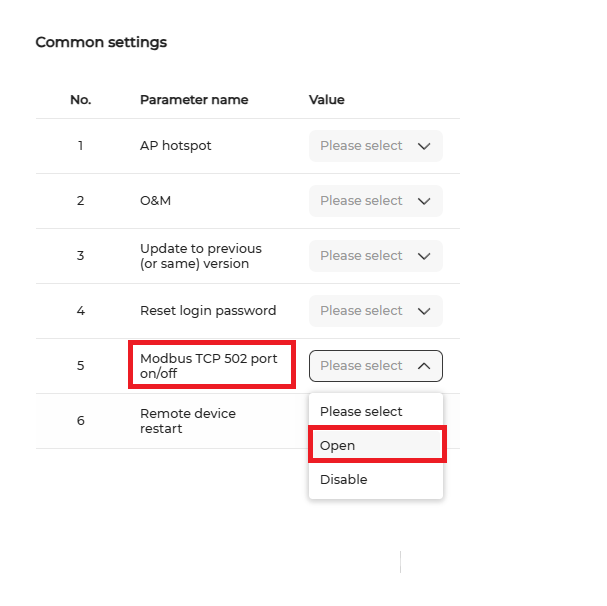

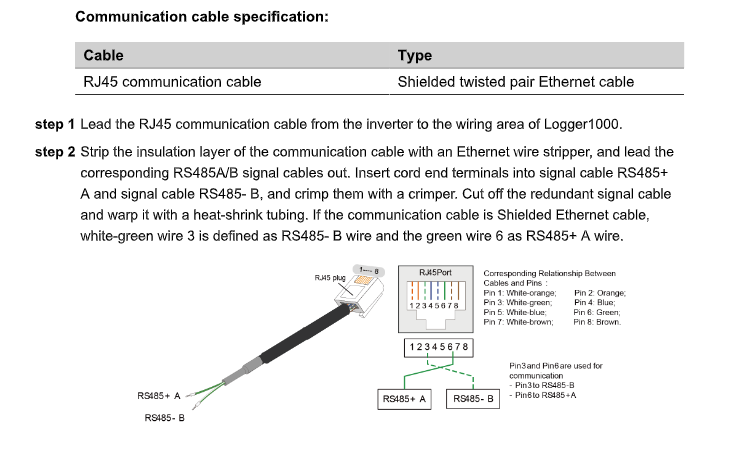

Image intitulée Communication cable specification avec un tableau : Cable : RJ45 communication cable ; Type : Shielded twisted pair Ethernet cable. Texte : step 1 Lead the RJ45 communication cable from the inverter to the wiring area of Logger1000. step 2 Strip the insulation layer of the communication cable with an Ethernet wire stripper, and lead the corresponding RS485A/B signal cables out. Insert cord end terminals into signal cable RS485+ A and signal cable RS485- B, and crimp them with a crimper. Cut off the redundant signal cable and warp it with a heat-shrink tubing. If the communication cable is Shielded Ethernet cable, white-green wire 3 is defined as RS485- B wire and the green wire 6 as RS485+ A wire. En dessous : un dessin d'une fiche RJ45 sur un câble noir avec deux fils fins étiquetés RS485+ A et RS485- B ; un schéma des broches du port RJ45 numérotées 12345678 avec une liste des couleurs des broches (Pin 1 White-orange ; Pin 2 Orange ; Pin 3 White-green ; Pin 4 Blue ; Pin 5 White-blue ; Pin 6 Green ; Pin 7 White-brown ; Pin 8 Brown) ; des cadres RS485+ A et RS485- B ; une petite note indiquant que les broches utilisées pour la communication sont la broche 3 pour RS485-B et la broche 6 pour RS485-A (petits caractères).

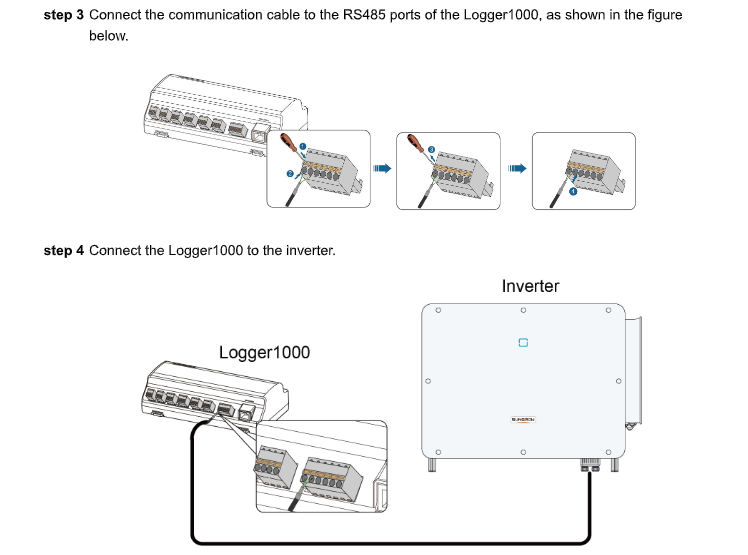

Image avec deux étapes d'instruction tirées d'un guide du fabricant. Étape 3 : texte Connect the communication cable to the RS485 ports of the Logger1000, as shown in the figure below. En dessous, trois dessins de gauche à droite reliés par des flèches bleues : un Logger1000 sur rail DIN avec un bornier et un tournevis sur une borne, un gros plan du bornier avec le fil inséré et le tournevis qui serre (repères numérotés 1 et 2), et le bornier avec les fils en place. Étape 4 : texte Connect the Logger1000 to the inverter. Dessin : un boîtier étiqueté Logger1000 à gauche avec deux borniers amovibles, un grand boîtier blanc étiqueté Inverter à droite, et une ligne de câble noir qui va des borniers du Logger1000, contourne le bas, jusqu'au dessous de l'onduleur.

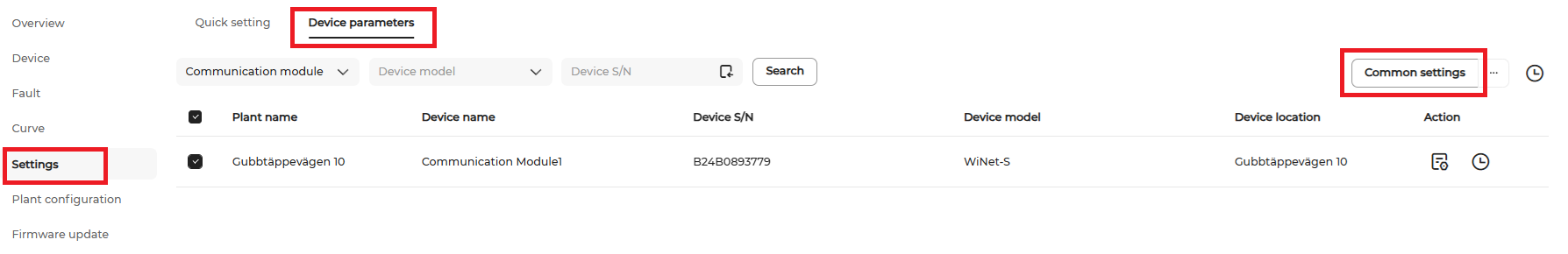

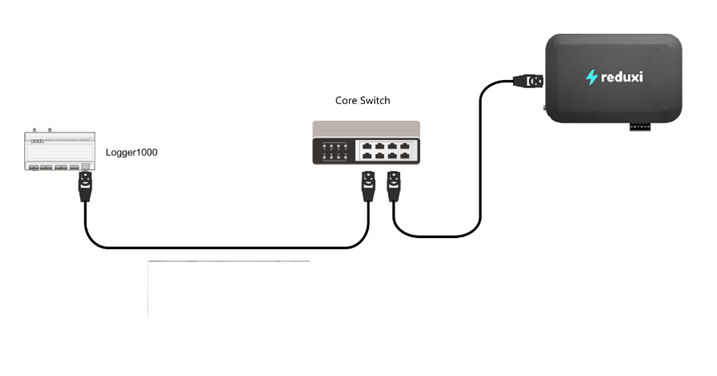

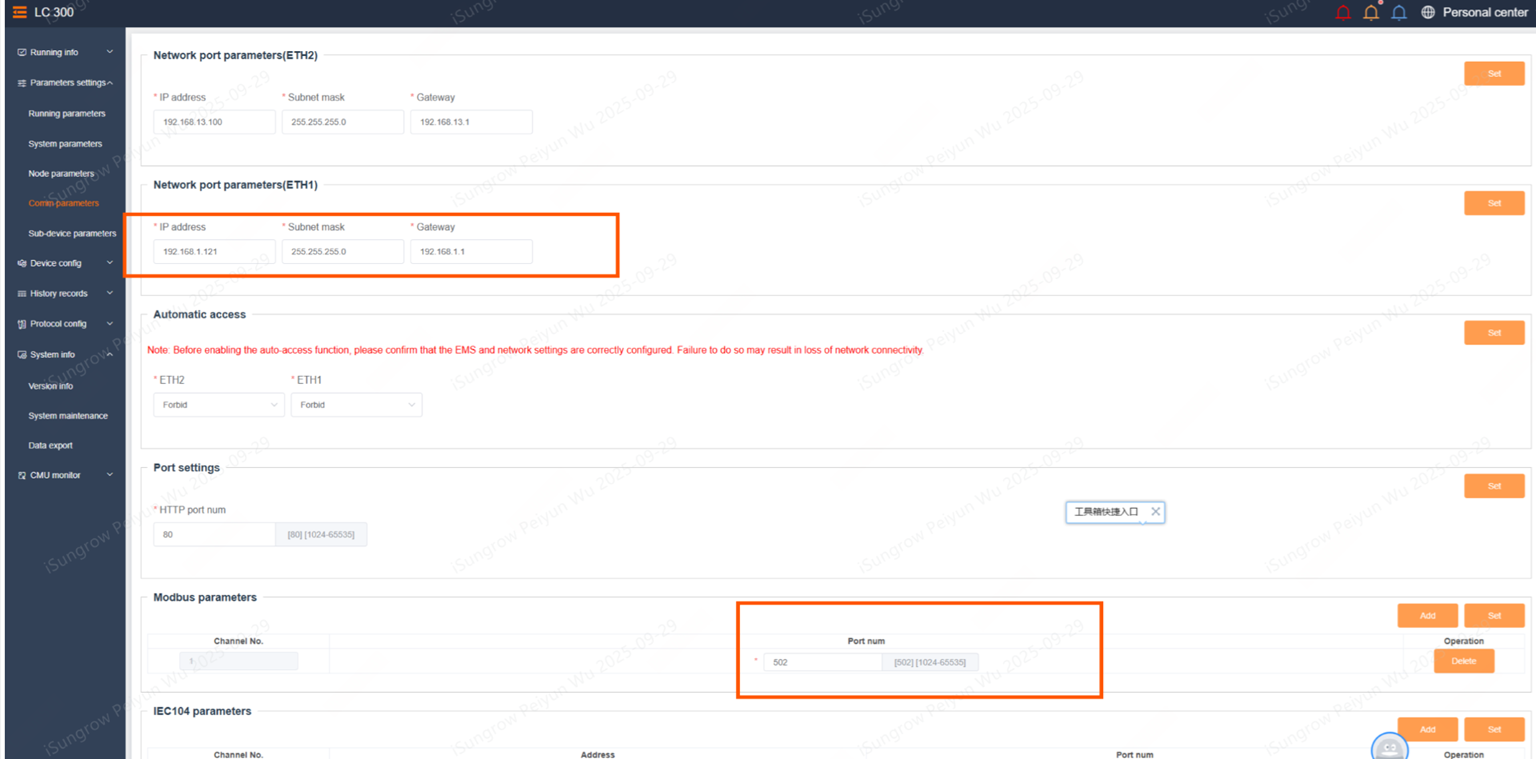

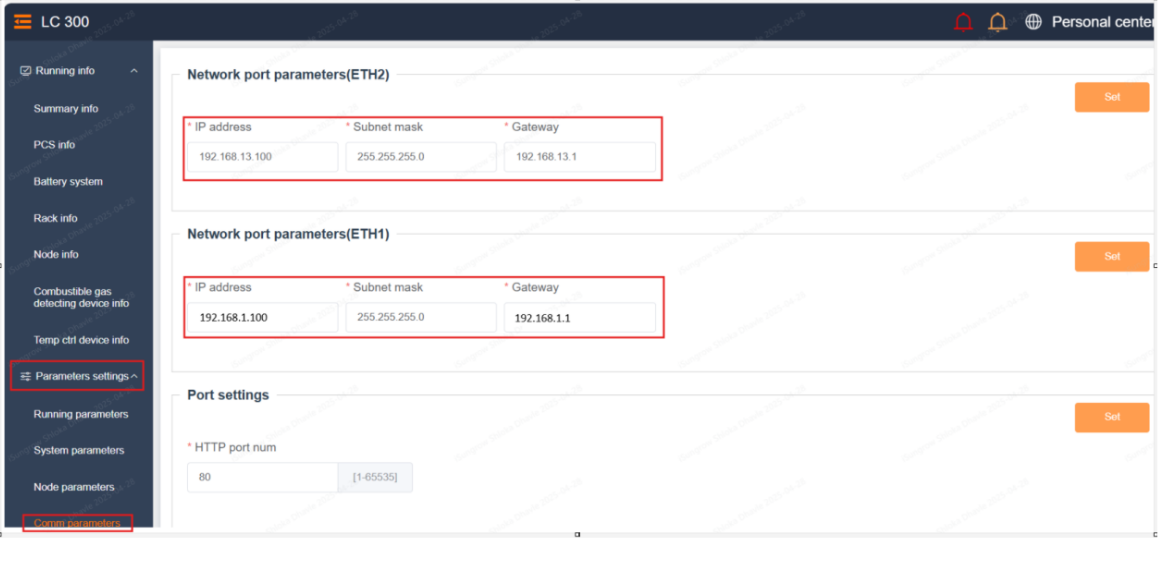

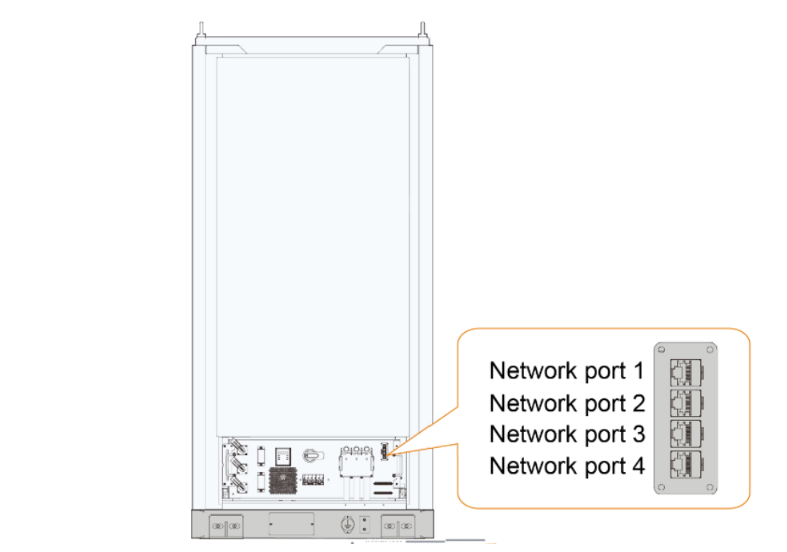

Capture d'écran de l'interface web du LC 300, page des paramètres réseau. Menu de gauche : Running info (Summary info, PCS info, Battery system, Rack info, Combustible gas detecting device info, Temp ctrl device info), Parameters settings (en surbrillance dans un cadre rouge ; sous-entrées Running parameters, System parameters, Node parameters, et une entrée dans un cadre rouge en dessous, partiellement coupée). En haut à droite : Personal center. Section Network port parameters(ETH2) avec un bouton Set : IP address, Subnet mask, Gateway dans un cadre rouge (le masque de sous-réseau semble être 255.255.255.0). Section Network port parameters(ETH1) avec un bouton Set : IP address : 192.168.1.100 ; Subnet mask : 255.255.255.0 ; Gateway : 192.168.1.1 (dans un cadre rouge). Section Port settings avec un bouton Set : HTTP port num : 80 (plage indiquée entre parenthèses).

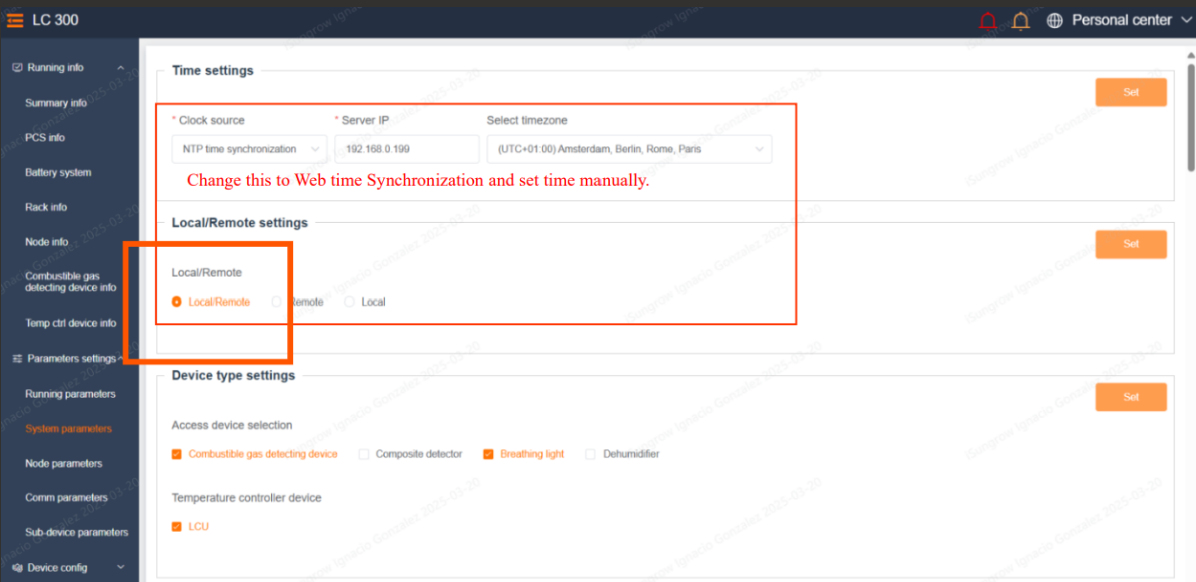

Capture d'écran de l'interface web du LC 300, page des paramètres de communication (texte très petit). Menu de gauche avec Running info, Parameters settings (sous-entrées, dont une en surbrillance orange), Device config, Protocol config, System info et d'autres. En haut à droite : Personal center. Sections du haut vers le bas : Network port parameters(ETH2) avec un bouton Set ; Network port parameters(ETH1) avec les champs IP address, Subnet mask, Gateway dans un cadre orange ; Automatic access avec une note rouge sur l'activation de la fonction d'accès automatique et deux listes déroulantes ; Port settings avec un champ de numéro de port et une liste déroulante à droite ; Modbus parameters avec un tableau (colonnes dont Channel No, Port num, Operation) et le champ Port num dans un cadre orange ; en dessous, une autre section (IEC104 parameters). Les boutons Set sont orange sur chaque section.

Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.

Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.

Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.

Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.

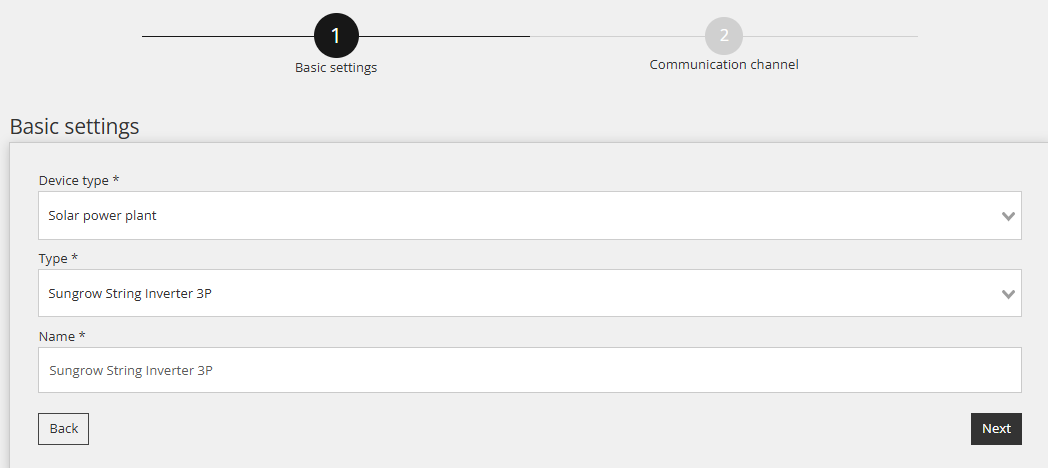

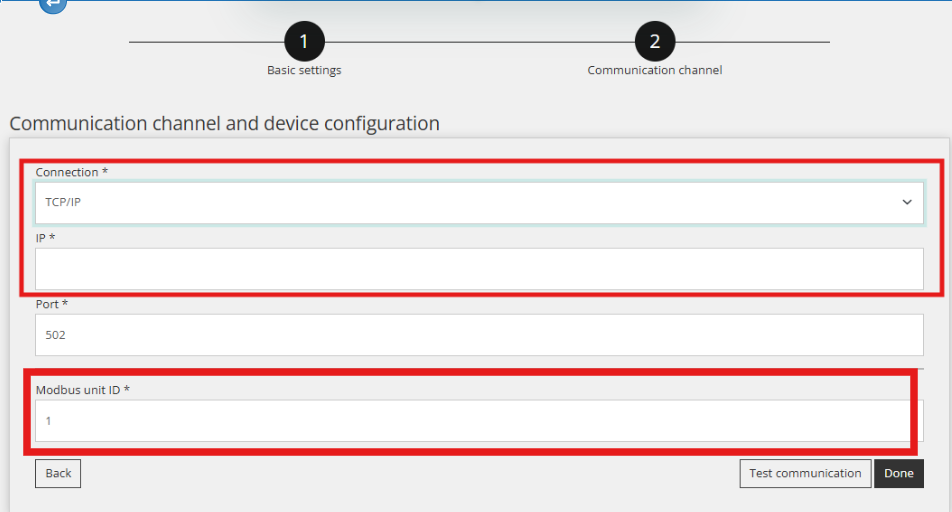

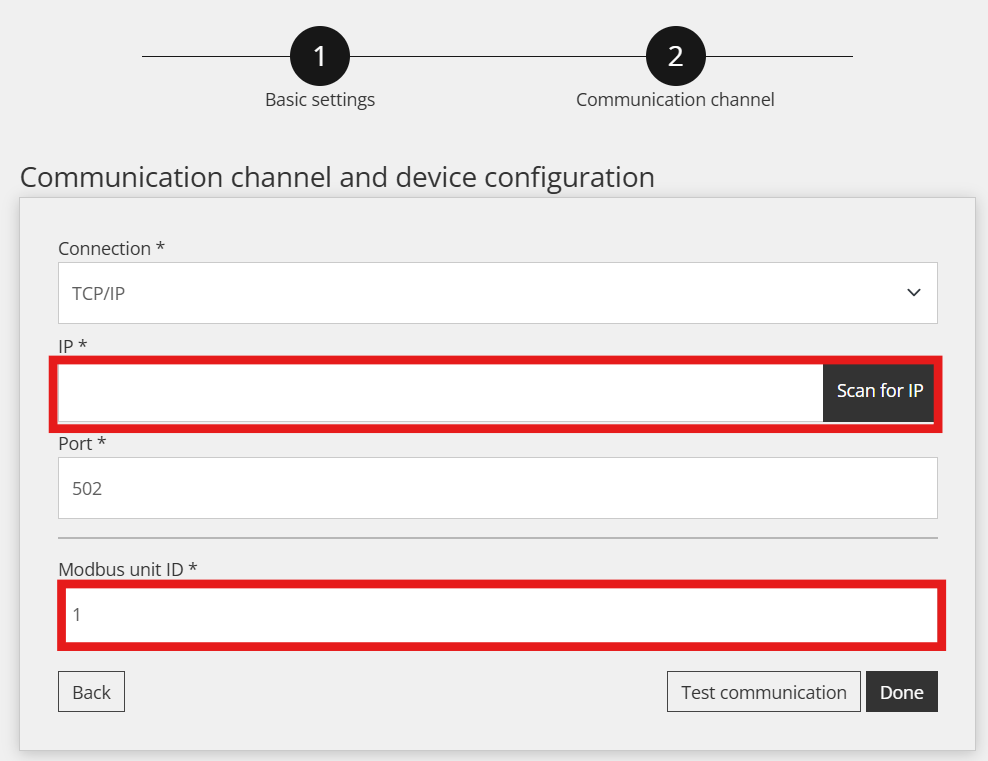

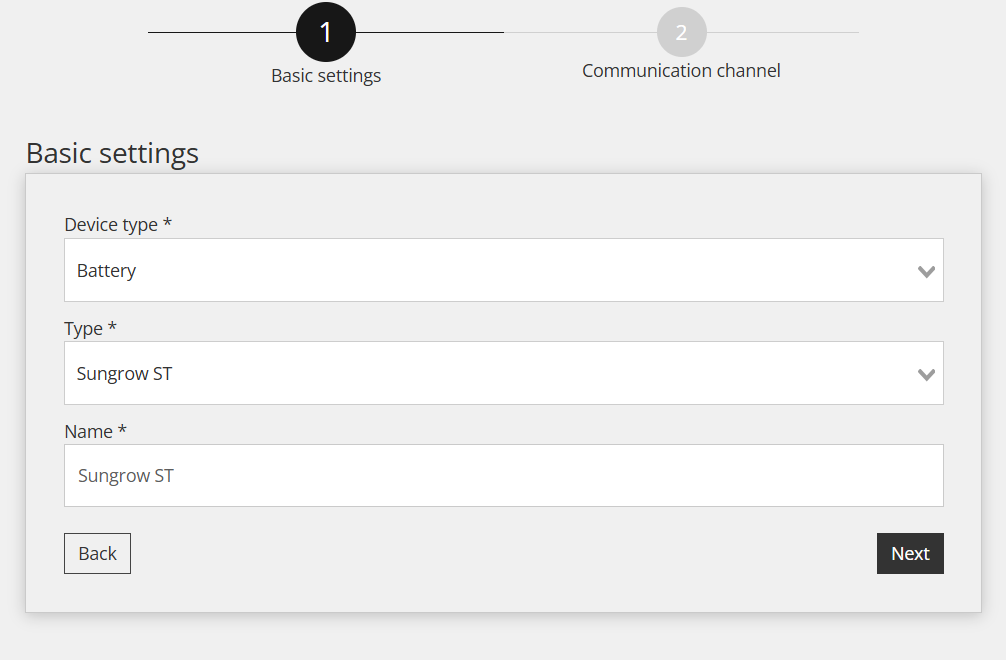

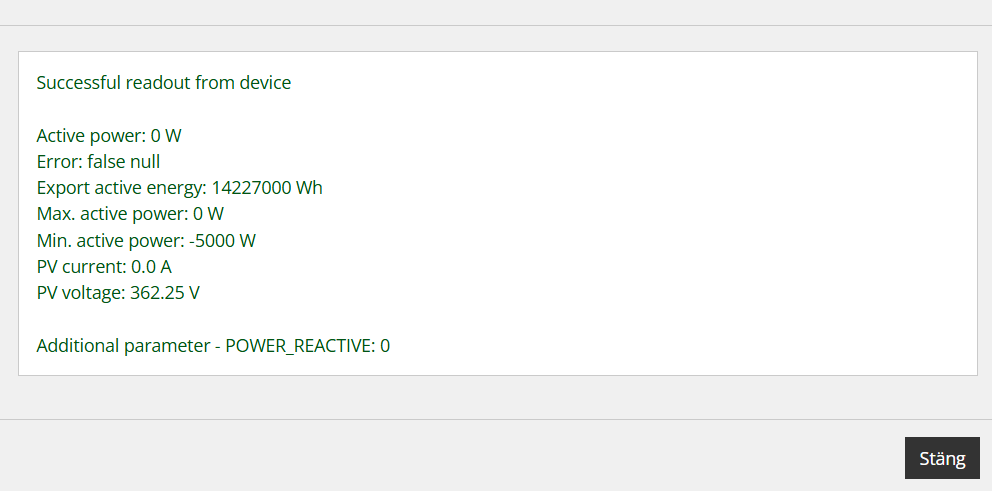

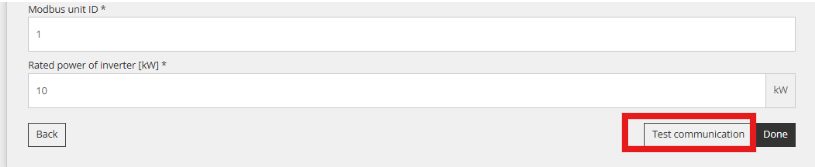

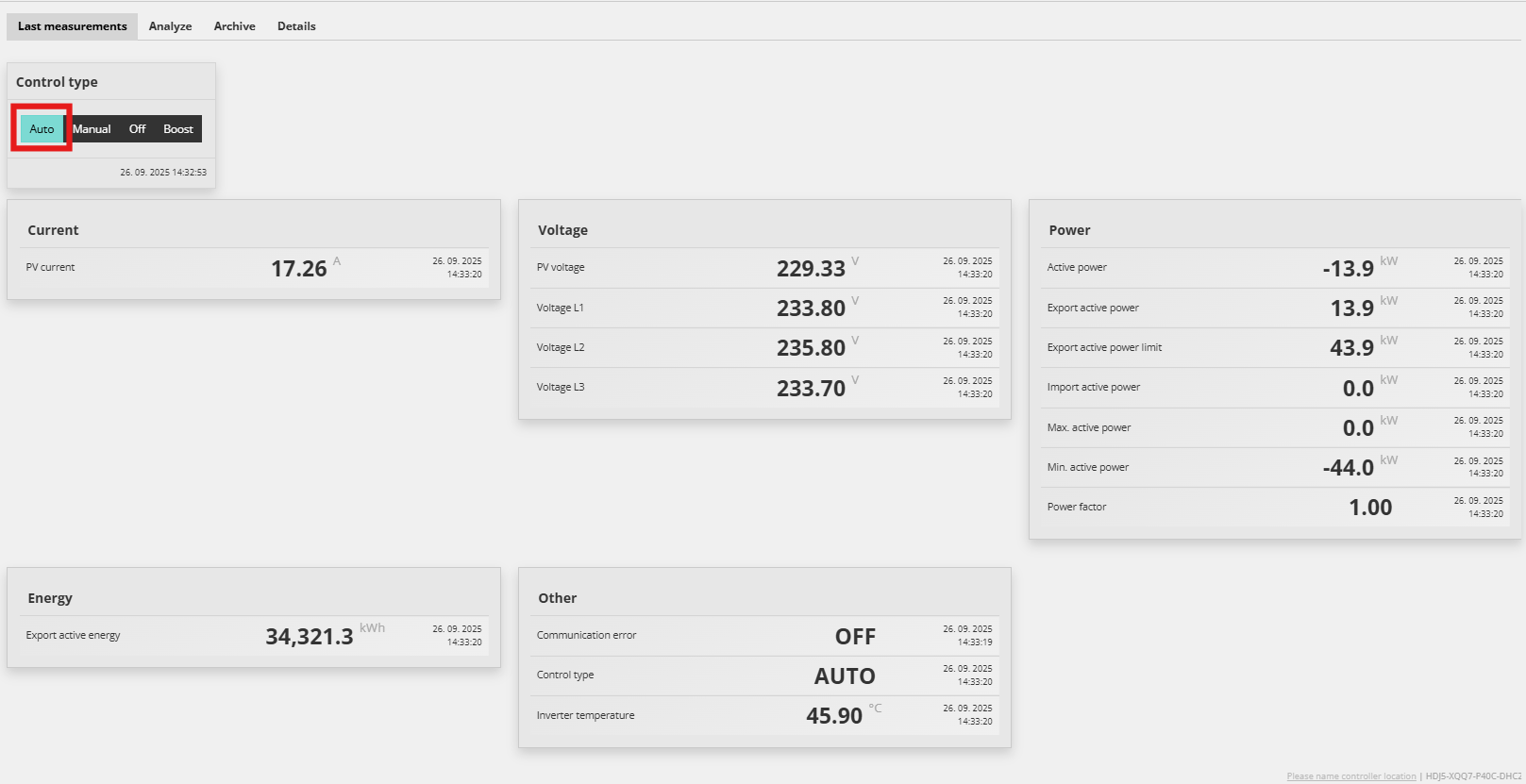

Capture d'écran d'une boîte de dialogue de résultat avec un texte vert : Successful readout from device. Lignes : Active power : 0 W ; Error : false null ; Export active energy : 14227000 Wh ; Max. active power : 0 W ; Min. active power : -5000 W ; PV current : 0.0 A ; PV voltage : 362.25 V ; Additional parameter - POWER_REACTIVE : 0. Bouton en bas à droite : Stäng [suédois, Fermer].

Capture d'écran d'une boîte de dialogue intitulée Test communication avec une croix de fermeture en haut à droite. Message en texte rouge : Unable to communicate with device. Bouton foncé en bas à droite : Close.
