Comment connecter l'onduleur hybride SolaX X1/X3 G4/Pro/Ultra au Reduxi Controller
Réduisez vos coûts d'énergie jusqu'à 70 % : connectez les onduleurs hybrides SolaX Power X1/X3 G4, Pro et Ultra au Reduxi Controller via Modbus TCP/IP ou RTU.
Description textuelle de cette image

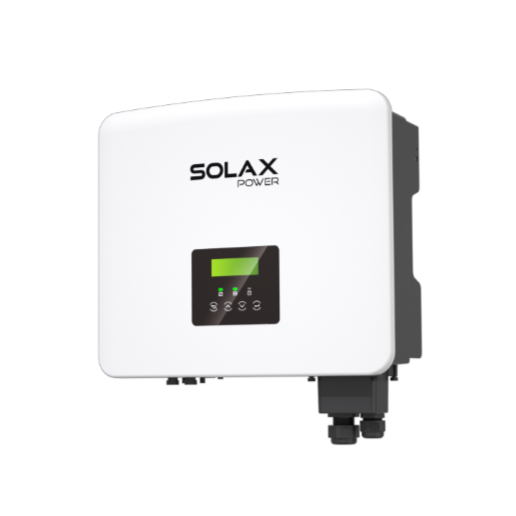

Photo (rendu produit) d'un onduleur mural blanc vu sous un léger angle sur fond blanc. SOLAX POWER est imprimé sur la façade. Sous le logo, un petit écran noir à affichage vert, trois petits voyants et quatre boutons ronds. Sur le côté droit, une partie latérale gris foncé ; en dessous, un bloc de raccordement gris foncé avec deux presse-étoupes et de petits connecteurs sur le bord inférieur.
1 Préparer l'onduleur SolaX
1.1 Documentation technique
- SolaX X1-Hybrid G4 – Page produit
- SolaX downloads – Manuels et fiches techniques
1.2 Équipement nécessaire
- Onduleur hybride SolaX Power X1 ou X3 (G4, Pro ou Ultra)
- Pour Modbus TCP : dongle WiFi 3.0 ou dongle WiFi & LAN 3.0
- Pour Modbus RTU : connexion RS485 au Reduxi Controller (voir les schémas de câblage au Point 2)
- Reduxi Controller
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
1.3 Installer le dernier firmware
L'onduleur doit disposer du dernier firmware. Pour le mettre à jour, contactez le support SolaX Power : service.global@solaxpower.com
Le tableau indique les versions de firmware par appareil :
Description textuelle de cette image
Tableau des appareils avec les versions de matériel et de firmware. Colonnes : Device, Hardware, Firmware. Energy Storage Inverters, Singlephase : X1-IES, ARM V1.23. Threephase : X3-HybridG4, ARM V1.20 ; X3-Hybrid G4 Pro(Need LAN), ARM V4 ; X3-IES, ARM V13 ; X3-Ultra, ARM V4.04. On-grid Inverters, Singlephase : X1-MINIG3, ARM V1.46 ; X1-MINIG4, ARM V1.0 ; X1-MINI G4 Plus, ARM V1.0 ; X1-SMART G2, ARM V2.05 ; X1-BOOSTG3, ARM V1.46 ; X1-BOOSTG4, ARM V1.0. Threephase : X3-MICG2, ARM V1.17 ; X3-PROG2, ARM V1.17 ; X3-MEGAG2, ARM V008.02 ; X3-FORTH, ARM V015.01 ; X3-FORTH Plus, ARM V002.01 ; X3-GROUND, ARM V1.00. Wi-Fi dongle : Pocket WiFi2.0/Plus(Transition)(SX/SJ), V3.005.01 ; Pocket WiFi 3.0(SV/SR), V3.005.01 ; Pocket WiFi 3.0(SS), V3.031.02 ; Pocket WiFi+LAN(SN), V1.001.20(WiFi, LAN all support) ; Pocket WiFi+4GM(SM), V1.001.23(Only WiFi) ; Pocket WiFi+LAN 2.0(XW), V001.31(WiFi, LAN all support).
2 Connexion physique
2.1 Modbus TCP/IP
L'image montre l'ensemble de la connexion, du Reduxi Controller à l'onduleur.
Description textuelle de cette image
Schéma d'une connexion Modbus TCP/IP sur fond blanc. En haut à gauche : boîtier noir aux coins arrondis étiqueté Controller, avec le logo reduxi. En haut au centre : boîtier blanc étiqueté Hybrid Inverter avec SOLAX POWER imprimé dessus et un petit écran vert. Au milieu à gauche : un routeur blanc avec antennes et symbole Wi-Fi, étiqueté Router. En bas à gauche : un globe avec les lettres WWW. Lignes : une ligne cyan continue étiquetée Ethernet du Controller vers le Router ; une ligne cyan continue étiquetée Ethernet du Router vers le dessous de l'onduleur ; une ligne cyan en pointillés du Router vers le globe WWW. Une ligne cyan part du dessous de l'onduleur vers un cadre cyan contenant deux dongles noirs, avec un point d'exclamation rouge à côté et un texte rouge : Dongle WiFi 2.0 or Dongle WiFi & LAN 3.0.
2.2 Modbus RTU
L'image montre l'ensemble de la connexion, du Reduxi Controller à l'onduleur.
Description textuelle de cette image
Schéma d'une connexion Modbus RTU sur fond blanc. Au centre : boîtier noir aux coins arrondis étiqueté Controller avec le logo reduxi. À droite : boîtier blanc étiqueté Hybrid Inverter avec SOLAX POWER imprimé dessus. À gauche : un routeur blanc avec antennes étiqueté Router, et en dessous un globe avec les lettres WWW. Lignes : une ligne cyan continue étiquetée Ethernet du Router vers le Controller ; une ligne cyan continue étiquetée RS 485 A/B du Controller vers le dessous de l'onduleur ; une ligne cyan en pointillés du Router vers le globe WWW.
2.2.1 Schémas de câblage
Raccordez les bornes A et B du port RS485 du Reduxi Controller au port COM de l'onduleur, comme indiqué pour votre série.
Description textuelle de cette image
Schéma de câblage intitulé X1/X3 G4 Series. À gauche : dessin au trait du dessous d'un onduleur SolaX avec des connecteurs ronds et des ventilateurs ; un connecteur est marqué d'un cadre rouge. Une ligne cyan mène à une zone à contour cyan à droite. En haut, une barrette de connecteur/fiche étiquetée SolaX Inverter COM avec une position marquée d'un cadre rouge, reliée par une ligne noire vers le bas jusqu'aux bornes. En dessous : un bloc étiqueté Reduxi Controller avec une borne à 4 broches étiquetée RS485 ; à côté, une barrette de quatre bornes étiquetées GND, A, B, 5VDC. Les bornes A et B sont dans un cadre rouge et sont reliées par une ligne noire à la connexion COM de l'onduleur.
Description textuelle de cette image
Schéma de câblage intitulé X1/X3 Ultra Series. À gauche : dessin au trait du dessous d'un onduleur SolaX avec plusieurs connecteurs et des ventilateurs ; un bloc de connecteurs est marqué d'un cadre rouge. Une ligne cyan mène à un dessin d'un cache avec quatre prises, dont une est marquée d'un cadre rouge. À droite : une grande zone à contour cyan. En haut, un tableau étiqueté SolaX Inverter COM 1, relié par une ligne noire depuis le cache. En dessous : un bloc étiqueté Reduxi Controller avec une borne à 4 broches étiquetée RS485 ; à côté, une barrette de quatre bornes étiquetées GND, A, B, 5VDC. Les bornes A et B sont dans un cadre rouge et sont reliées par une ligne noire à la connexion venant de l'onduleur.
Description textuelle de cette image
Schéma de câblage intitulé X1/X3 PRO Series. À gauche : dessin au trait du dessous d'un onduleur SolaX ; à son extrémité droite, une zone à contour cyan avec quatre prises RJ45 étiquetées, dont une est marquée d'un cadre rouge. Une ligne cyan mène à une zone à contour cyan à droite. En haut, une fiche RJ45 avec des fils colorés et un tableau des broches étiqueté Solax Inverter Com 1 / RS485 (colonnes Pin No. et Definition ; broches 1 et 2 Not assigned ; broche 3 une ligne +12V ; broches 4 et 5 dans un cadre rouge, indiquant REMOTE_485A et REMOTE_485B ; broche 6 GND2_COM ; broches 7 et 8 Not assigned). En dessous : un bloc étiqueté Reduxi Controller avec une borne à 4 broches étiquetée RS485 ; à côté, une barrette de quatre bornes étiquetées GND, A, B, 5VDC. Les bornes A et B sont dans un cadre rouge et sont reliées par une ligne noire à la fiche RJ45.
3 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
4 Ajouter l'onduleur SolaX à Reduxi
Après avoir raccordé le Reduxi Controller et l'onduleur hybride SolaX, enregistrez-le comme nouvel appareil.
4.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator (voir Point 3) et cliquez sur + Add device.
Description textuelle de cette image
Capture d'écran de la barre latérale du Reduxi Configurator. En-tête : logo reduxi Configurator. La section Devices (avec une icône moins) répertorie : Iskraemeco AM550 (icône de pylône électrique) et deux entrées avec des icônes de soleil et sans nom visible. En bas se trouve un bouton Add device avec un signe plus, entouré d'un rectangle cyan.
Dans la première étape, sélectionnez les paramètres de base. Pour un onduleur monophasé, sélectionnez X1. Pour un onduleur triphasé, sélectionnez X3.
- Device type :
Hybrid Inverter - Type :
SolaX Power X1 HybridouSolaX Power X3 Hybrid - Name : un nom de votre choix, par exemple Solax Power X3 Hybrid G4
Description textuelle de cette image
Capture d'écran de l'assistant du Reduxi Configurator, étape 1 Basic settings (l'étape 2 est Communication channel, grisée). Titre : Basic settings. Champs : Device type * : Hybrid inverter (liste déroulante) ; Type * : Solax Power X3 Hybrid G4 (liste déroulante) ; Name * : Solax Power X3 Hybrid G4 (champ de texte). Boutons : Back (à gauche), Next (à droite, foncé).
Cliquez sur Next.
4.2 Paramètres de communication
La deuxième étape configure le canal de communication Modbus entre le Reduxi Controller et l'onduleur SolaX. Choisissez TCP/IP ou RTU, selon votre connexion.
4.2.1 Modbus TCP
| Paramètre | Valeur |
|---|---|
| Connexion | TCP/IP |
| IP | L'adresse IP de l'onduleur SolaX |
| Port | 502 |
| Modbus unit ID | Le même ID que celui réglé sur l'onduleur. Par défaut : 1
|
| Mot de passe utilisateur | Le même code PIN que pour l'écran de l'onduleur, par exemple 2014
|
| PV | Un PV est-il installé : Yes ou No
|
| Batterie | Une batterie est-elle installée : Yes ou No
|
Description textuelle de cette image
Capture d'écran de l'assistant du Reduxi Configurator, étape 2 Communication channel (l'étape 1 est Basic settings). Titre : Communication channel and device configuration. Champs : Connection * : TCP/IP (liste déroulante) ; IP * : vide ; Port * : 502 ; Modbus unit ID * : 1 ; User password * : une valeur est saisie (le champ affiche un mot de passe ; valeur omise ici) ; PV * : Yes (liste déroulante, info-bulle : Is PV installed on the inverter?) ; Battery * : Yes (liste déroulante, info-bulle : Is battery installed on the inverter?). Boutons : Back (à gauche), Test communication et Done (à droite).
4.2.2 Modbus RTU
| Paramètre | Valeur |
|---|---|
| Connexion | Local Port |
| Port | 1 |
| Baudrate | 9600 |
| Data Bits | 1 |
| Stop Bits | 1 |
| Parity | None |
| Modbus unit ID |
1 (même ID que sur l'onduleur) |
| Mot de passe utilisateur | Le même code PIN que pour l'écran de l'onduleur, par exemple 2014
|
| PV | Un PV est-il installé : Yes ou No
|
| Batterie | Une batterie est-elle installée : Yes ou No
|
Description textuelle de cette image
Capture d'écran de l'assistant du Reduxi Configurator, étape 2 Communication channel (l'étape 1 est Basic settings). Titre : Communication channel and device configuration. Champs : Connection * : Local serial port ; Port * : Port 1 ; Baud rate * : 9600 bits/s ; Data bits * : 8 ; Stop bits * : 1 ; Parity * : None ; Modbus unit ID * : 1 ; User password * : une valeur est saisie (le champ affiche un mot de passe ; valeur omise ici) ; Phase * : L1 (info-bulle : To what phase is the inverter connected to.) ; PV * : Yes (info-bulle : Is PV installed on the inverter?) ; Battery * : Yes (info-bulle : Is battery installed on the inverter?). Boutons : Back (à gauche), Test communication et Done (à droite).
4.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Le test lit l'onduleur SolaX une fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
Exemples de résultat pour cet appareil :
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue Test communication dans le Reduxi Configurator (croix de fermeture en haut à droite, bouton sombre Close en bas à droite). Texte vert dans un encadré blanc : Successful readout from device. Battery active power: 330.0 W ; Battery current: 0.9952 A ; Battery export active energy: 740760.0 Wh ; Battery import active energy: 765890.0 Wh ; Battery max. active power: 8210.0 W ; Battery max. state of charge: 100 % ; Battery min. active power: -9131.0 W ; Battery min. state of charge: 0.0 % ; Battery state name: CHARGING null ; Battery state of charge: 33.8 % ; Battery state of health: 100.0 % ; Battery temperature: 23.1 °C ; Battery voltage: 331.6 V ; Error: false null ; Grid active power: 5.0 W ; Grid export active energy: 1588740.0 Wh ; Grid frequency: 50.01 Hz ; Grid import active energy: 0.0 Wh ; Grid state name: METER_ONLINE null ; Inverter active power: -441.0 W ; Inverter max. power: 10000.0 W ; Inverter min. power: -10000.0 W ; Load active power: 446.0 W ; Load import active energy: 0.0 Wh ; Model name: SigenStorEC100TP null ; PV active power: -963.0 W ; PV current: -1.99 A ; PV export active energy: 0.0 Wh ; PV min. active power: -10000.0 W ; PV state name: CONNECTED null ; PV voltage: 322.3 V ; State name: RUNNING null. Paramètres supplémentaires : BATTERY_CAPACITY_MAX_WH: 16120.0 ; BATTERY_CAPACITY_WH: 5448.56 ; GRID_EXPORT_POWER_ACTIVE: 0.0 ; GRID_IMPORT_POWER_ACTIVE: 5.0 ; GRID_POWER_ACTIVE_L1: 0.0 ; GRID_POWER_ACTIVE_L2: 5.0 ; GRID_POWER_ACTIVE_L3: 5.0 (partiellement coupé sur l'image) ; PV_POWER_ACTIVE_MAX: 0.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication avec une croix de fermeture en haut à droite. Message en texte rouge : Unable to communicate with device. Bouton foncé en bas à droite : Close.
Si le test échoue, vérifiez les paramètres et le câblage, puis réessayez.
5 Vérifier les mesures
5.1 Dernières mesures
Vérifiez les valeurs mesurées et la communication sous Devices – SolaX Power Inverter – Last Measurement dans le Reduxi Configurator.
Description textuelle de cette image
Capture d'écran de la page 'Last measurements' d'un appareil dans le Reduxi Configurator. Onglets : Last measurements (actif), Analyze, Archive. En haut à droite : liste déroulante d'actualisation 'Without refreshing' et un bouton d'actualisation. Carte 'Control type' : boutons Auto (vert clair) et Manual (sombre, sélectionné) ; horodatage 14. 03. 2025 12:49:13. Toutes les valeurs ci-dessous portent l'horodatage 14. 03. 2025 12:49:01, sauf mention contraire. Carte PV : PV active power -1.0 kW ; PV current -1.98 A ; PV voltage 327.63 V ; PV export active energy 587.0 kWh ; PV min. active power -10.0 kW ; PV export active power limit : vide (unité kW) ; enumeration.PV_STATE_NAME : CONNECTED. Carte Load : Load active power 0.4 kW ; Load import active energy 1,109.2 kWh. Carte Battery : Battery active power 0.4 kW ; Battery current 1.09 A ; Battery voltage 331.60 V ; Battery state name CHARGING ; Battery state of charge 33.80 % ; Battery min. state of charge 0.00 % ; Battery max. state of charge 100.00 % ; Battery import active energy 765.9 kWh ; Battery export active energy 740.8 kWh ; Battery min. active power -9.1 kW ; Battery max. active power 8.2 kW ; Battery active power setpoint 1.0 kW. Carte Inverter : Inverter active power -0.4 kW ; Inverter max. active power 10.0 kW ; Inverter min. active power -10.0 kW ; State name RUNNING ; Error OFF. Carte Grid : Grid frequency 49.990 Hz ; Grid active power 0.0 kW ; Grid import active power limit : vide (kW) ; Grid export active power limit : vide (kW) ; enumeration.GRID_STATE_NAME METER_ONLINE ; Grid export active energy 1,588.7 kWh ; Grid import active energy 0.0 kWh. Carte Other : Battery state of health 100.00 % ; Battery temperature 23.10 °C ; Model name SigenStorEC100TP ; Communication error OFF (horodatage 12:48:56) ; Control type MANUAL ; Mode name setpoint SELF_CONSUMPTION.
5.2 Activer la commande par Reduxi
Pour une commande avancée, intégrez l'appareil aux modes d'optimisation du système Reduxi. Sous Devices – SolaX Power Inverter dans le Reduxi Configurator, réglez le control type sur AUTO. Les commandes de la stratégie n'agissent sur la batterie qu'à cette condition.
Pour obtenir un maximum de flexibilité et réduire les coûts d'énergie avec les prix dynamiques et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
Une fois l'appareil ajouté, vous pouvez le surveiller et le piloter via l'application Reduxi.
✓ Résumé
Préparation (point 1) : installez le dernier firmware. Pour Modbus TCP, procurez-vous le dongle WiFi 3.0 ou WiFi & LAN 3.0.
Connexion SolaX (point 2) : raccordez l'onduleur au Reduxi Controller via Modbus TCP/IP, ou câblez le RS485 pour Modbus RTU.
Ajout dans Reduxi (points 3–4) : connectez-vous à l'interface web de Reduxi, cliquez sur + Add device, choisissez X1 ou X3 et saisissez les paramètres de communication. Cliquez sur Test communication, puis sur Done.
Mise en service (point 5) : vérifiez les dernières mesures. Réglez le control type sur AUTO et définissez une stratégie.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Modbus ne fonctionne pas | Installez le dernier firmware. Contactez service.global@solaxpower.com pour la mise à jour. |
| Pas de connexion Modbus TCP | Modbus TCP nécessite le dongle WiFi 3.0 ou le dongle WiFi & LAN 3.0. |
| Le Test communication échoue | Vérifiez les paramètres et le câblage. Vérifiez l'ID d'unité Modbus (1 par défaut) et le mot de passe utilisateur. Il s'agit du code PIN de l'écran de l'onduleur. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
