Réduisez vos coûts énergétiques jusqu’à 70 % : Reduxi intègre les onduleurs hybrides SolaX Power X1/X3 G4/Pro/Ultra via Modbus TCP/IP ou RTU.

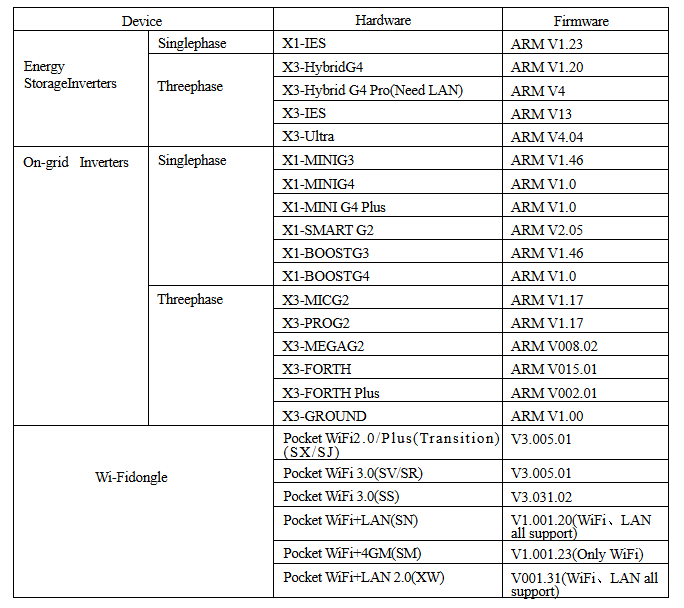

1. Micrologiciel Solax
Remarque : L’onduleur doit être doté de la dernière mise à jour du micrologiciel. Pour ce faire, contactez directement l’assistance SolaX Power à l’adresse
2. Connexion physique
2.1 Modbus TCP/IP
Une image symbolique de l’ensemble de la connexion entre le contrôleur Reduxi et l’onduleur est affichée ci-dessous :
Remarque : Pour configurer une connexion via Modbus TCP, vous avez besoin soit du WiFi 3.0, soit du dongle WiFi et LAN 3.0
2.2 Modbus RTU
Une image symbolique de l’ensemble de la connexion entre le contrôleur Reduxi et l’onduleur est affichée ci-dessous :
2.2.1 Schémas de câblage :
3. Ajouter SolaX X1/X3 Hybrid Inverter au système Reduxi
Après avoir connecté le Reduxi et l’onduleur hybride SolaX, vous pouvez l’enregistrer en tant que nouvel appareil.
3.1 Sélectionner Ajouter un appareil
Tout d’abord, connectez-vous au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton « Ajouter un appareil ».
3.2 Sélectionner Onduleur hybride SolaX Power
Cela dépend de l’onduleur dont vous disposez. Si vous avez un onduleur monophasé (X1), sélectionnez... Si vous avez un onduleur triphasé installé, sélectionnez X3.

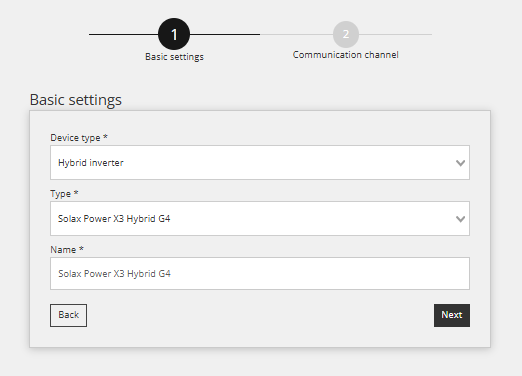

Au cours de la première étape, les paramètres de base sont définis :
- Sélectionner le type d’appareil : Onduleur hybride,
- Sélectionner le type : SolaX Power X1 ou X3 Hybride,
- Nommez l’appareil comme vous le souhaitez, par exemple : Solax Power X3 Hybrid G4
3.3 Configuration de l’appareil pour le canal de communication
La deuxième étape consiste à configurer le canal de communication, qui est essentiel pour une communication Modbus correcte. Au cours de cette étape, la liaison de communication entre le contrôleur Reduxi et l’onduleur Solax Power est établie.
Vous pouvez choisir entre une connexion TCP/IP ou RTU (selon l’appareil utilisé)

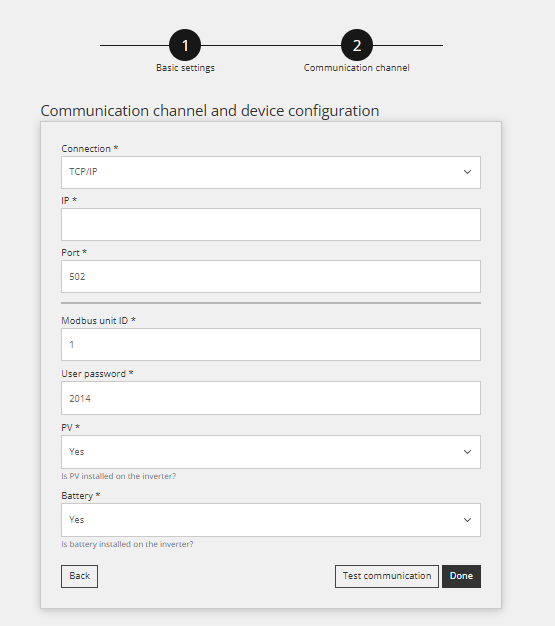

3.3.1 Modbus TCP
- Connexion : TCP/IP
- IP : Entrez l’adresse IP de l’onduleur Solax Power
- Port : 502
- ID d’unité Modbus : Il s’agit du même ID que celui défini sur l’onduleur (par défaut 1)
- Mot de passe utilisateur : Il s’agit du même code PIN que celui de l’écran de l’onduleur (par exemple, 2014)
- PV : un PV est-il installé ? Oui ou Non
- Batterie : une batterie est-elle installée ? Oui ou Non

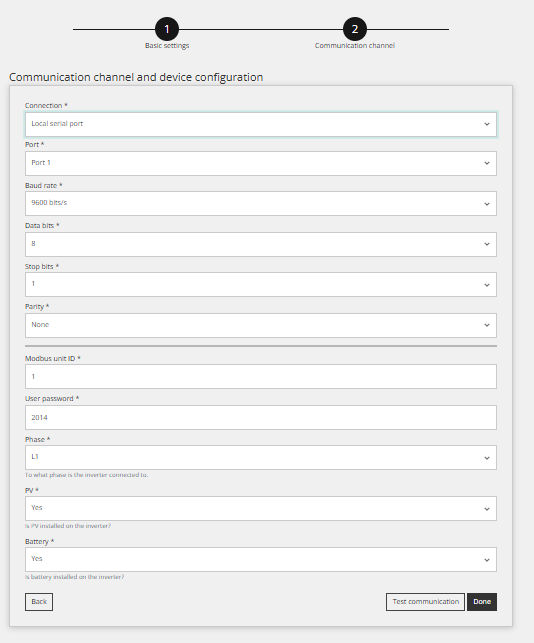

3.3.2 Modbus RTU
- Connexion : Port local
- Port : 1
- Débit en bauds : 9600
- Bits de données : 1
- Bits d’arrêt : 1
- Parité : Aucune
- ID d’unité Modbus : 1 (même ID que l’onduleur)
- Mot de passe utilisateur : Il s’agit du même code PIN que celui de l’écran de l’onduleur (par exemple, 2014)
- PV : un PV est-il installé ? Oui ou Non
- Batterie : une batterie est-elle installée ? Oui ou Non
3.4 Tester la communication
Sous tous les champs du canal de communication mentionnés à l’étape précédente, se trouve un bouton « Tester la communication ».
Ce bouton est utilisé pour vérifier si la connexion Modbus entre les appareils fonctionne correctement.
Réponse positive (exemple) :
Réponse infructueuse (exemple) :
Dans ce cas, veuillez vérifier les paramètres, le câblage et réessayer.
3.5 Lectures depuis l’appareil
Cette section vous montre comment vérifier les valeurs mesurées de l’appareil et si celui-ci communique correctement. Cela peut être fait sous « Appareils/Onduleur SolaX Power/Dernière mesure."
Pour un contrôle avancé, intégrez l’appareil dans les modes d’optimisation du système Reduxi.
Sous Appareils/Onduleur SolaX Power dans le configurateur Reduxi, le type de commande doit être réglé sur AUTO afin que les commandes de stratégie affectent la batterie.
Pour une flexibilité maximale et une réduction des coûts énergétiques par rapport aux prix dynamiques et aux tarifs dynamiques, veuillez suivre les instructions sur la façon de définir une stratégie sur ce lien : Stratégies pour le contrôleur Reduxi.
Après avoir ajouté l'appareil avec succès, il peut être surveillé et contrôlé via l'application Reduxi.
