Comment connecter une pompe à chaleur Nibe avec la Reduxi Gateway
Connectez les pompes à chaleur Nibe à la Reduxi Gateway via les contacts SG-ready et économisez jusqu'à 30 % sur vos coûts d'énergie : la commande dynamique adapte la pompe à chaleur aux prix de l'énergie fluctuants.
Description textuelle de cette image
Photo d'un module intérieur de pompe à chaleur haut, posé au sol, sur fond blanc. Armoire gris clair et argent avec un bord avant gauche plus foncé, un socle noir en bas et un petit logo sombre en haut à gauche de la façade. Aucun texte lisible.
1 Préparer la connexion
1.1 Documentation technique
Documentation des pompes à chaleur Nibe série S :
- Nibe VVM S320 : page produit – Informations produit et téléchargement de documents (en suédois)
- Nibe VVM S320 : manuel d'utilisation (PDF) – Manuel d'utilisation (Användarhandbok)
- Nibe VVM S320 : fiche technique (PDF) – Fiche technique (Produktblad)
1.2 Composants nécessaires
Deux composants Reduxi relient le Reduxi Controller à la pompe à chaleur Nibe :
- Reduxi Controller
- Appareil Reduxi Gateway avec 3 capteurs de courant (30:1A) (CT)
- Câble UTP, uniquement pour la connexion filaire (LAN) de la Gateway
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
Ajoutez d'abord l'appareil Reduxi Gateway au Reduxi Controller. La Gateway commande ensuite les modes de fonctionnement de la pompe à chaleur. La connexion est sans fil (WLAN) ou filaire via un câble UTP (LAN). Plus d'informations : Connexion de la Gateway au Controller.
La Gateway mesure le courant de chaque phase de la pompe à chaleur avec les 3 capteurs de courant (30:1A). Ses deux sorties relais envoient les signaux aux contacts SG-ready et définissent le mode de fonctionnement de la pompe à chaleur.
2 Raccorder la Reduxi Gateway et la pompe à chaleur
2.1 Schéma de connexion des appareils Reduxi et de la Nibe
Le raccordement physique entre la Reduxi Gateway et la Nibe se fait en deux étapes :
- Raccordez les relais de la Reduxi Gateway aux contacts SG-ready de la Nibe (point 2.2).
- Raccordez les capteurs de courant (CT) de la Reduxi Gateway aux phases L1, L2 et L3 (point 2.3).
Description textuelle de cette image

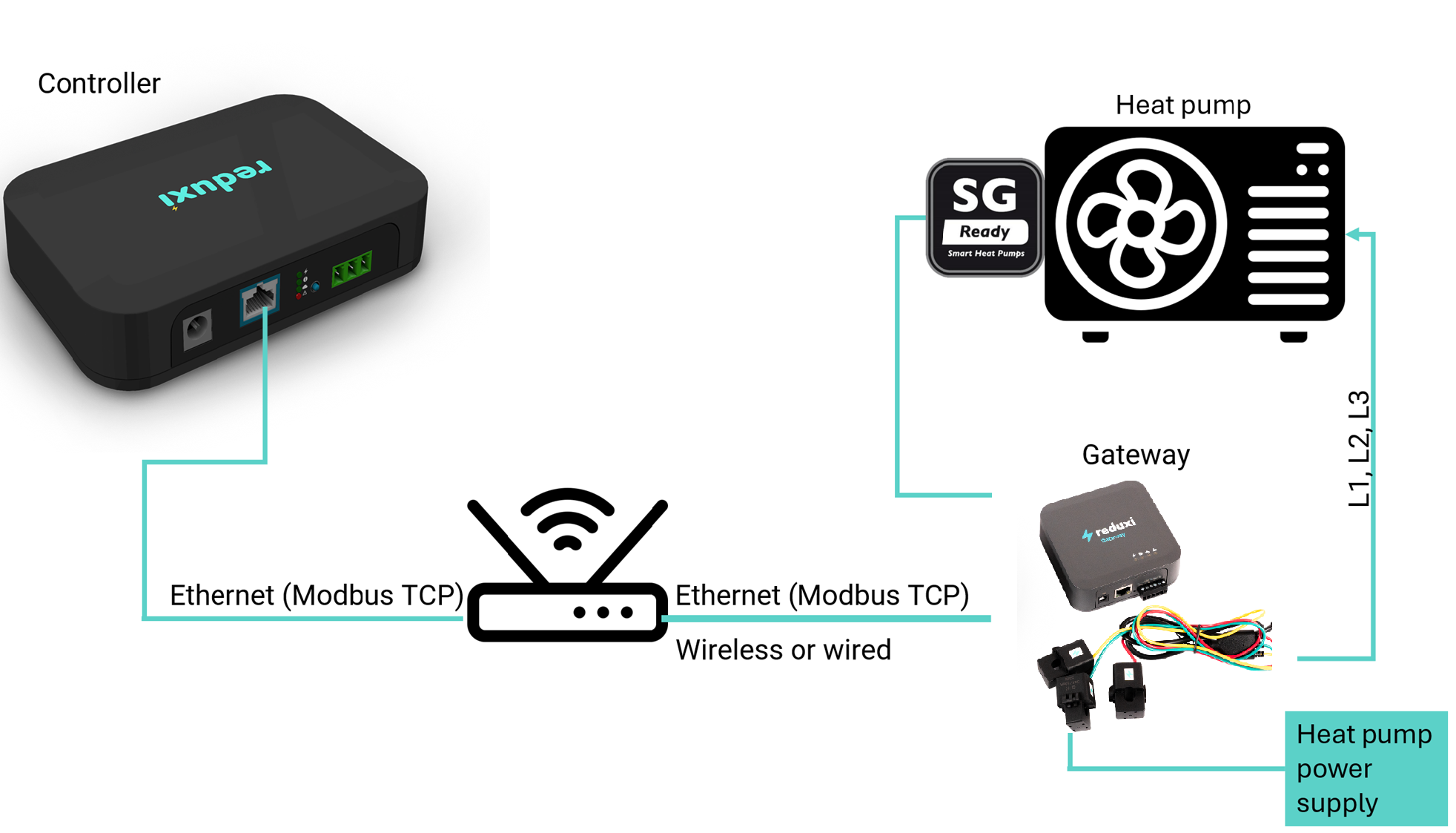

Schéma de connexion sur fond blanc. En haut à gauche : boîtier Reduxi noir étiqueté Controller, avec un port réseau et une borne verte. En haut au centre/à droite : icône noire d'une unité extérieure de pompe à chaleur avec ventilateur, étiquetée Heat pump, avec un cadre au logo SG Ready à sa gauche. Au milieu : icône de routeur avec symbole Wi-Fi. À droite au milieu : boîtier Reduxi gris étiqueté Gateway, avec pinces de courant et fils colorés. Lignes turquoise : du Controller au routeur, étiquetée Ethernet (Modbus TCP) ; du routeur à la Gateway, étiquetée Ethernet (Modbus TCP) avec la note Wireless or wired ; de la Gateway au cadre SG Ready (la ligne monte et part vers la gauche, côté pompe à chaleur) ; une ligne verticale de la pompe à chaleur vers la Gateway, étiquetée L1, L2, L3 ; une ligne des pinces de courant de la Gateway vers un cadre turquoise étiqueté Heat pump power supply.
2.2 Raccorder les relais de la Gateway aux contacts SG-ready de la Nibe
Repérez d'abord les contacts SG-ready sur la carte électronique de la pompe à chaleur. Consultez pour cela le manuel d'utilisation de votre appareil Nibe.

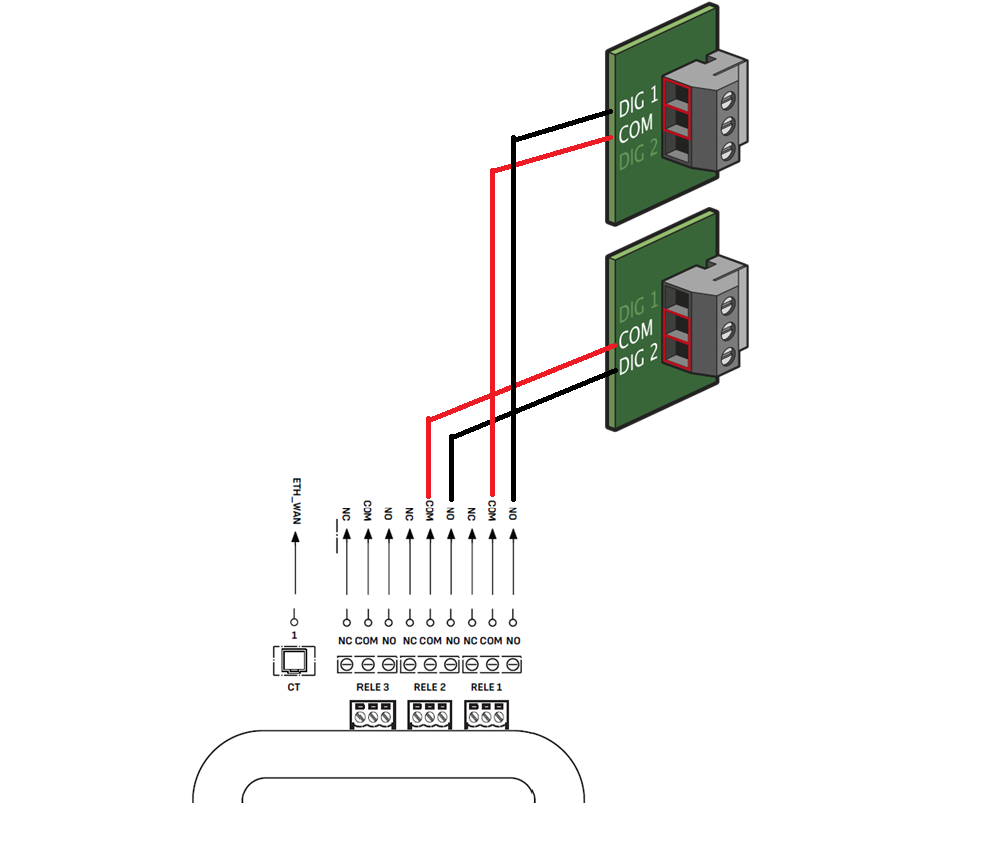

L'image montre comment raccorder les contacts SG-ready à la Reduxi Gateway.
Description textuelle de cette image
Schéma de câblage. En haut à droite : deux cartes électroniques vertes, chacune avec un bornier à vis gris à trois positions étiquetées ; carte supérieure : DIG 1, COM, DIG 2 ; carte inférieure : DIG 1, COM, DIG 2. De chaque carte, un fil noir et un fil rouge descendent vers la gauche jusqu'aux bornes de relais de la Gateway, en bas. En bas : la barrette de bornes de la Gateway, vue de dessus, avec des flèches pointant vers le haut depuis chaque borne. Étiquettes de gauche à droite : CT (prise du transformateur de courant, marquée d'un carré), puis trois groupes de relais, chacun avec les bornes NC, COM, NO, avec des blocs de connecteurs étiquetés RELE 3, RELE 2, RELE 1 en dessous. Les fils aboutissent à des bornes des groupes RELE 2 et RELE 1 (ces étiquettes sont en gras). Le contour du boîtier de la Gateway se trouve tout en bas.
| Contact de relais de la Reduxi Gateway | Contact de la pompe à chaleur Nibe |
|---|---|
| Relais 1, contact NO (Smart Grid Ready 1) | DIG 1 |
| Relais 1, contact COM | Contact COM correspondant au relais 1 sur la pompe à chaleur |
| Relais 2, contact NO (Smart Grid Ready 2) | DIG 2 |
| Relais 2, contact COM | Contact COM correspondant au relais 2 sur la pompe à chaleur |
2.3 Raccorder les capteurs de courant
Les capteurs de courant mesurent le courant de la pompe à chaleur. Ils fournissent la consommation électrique de la pompe à chaleur en temps réel. La tension provient du Reduxi Controller. Si elle n'est pas disponible, la tension par défaut de 230 V est utilisée.
Les capteurs de courant (CT) sont fournis avec le kit Reduxi Gateway.
Description textuelle de cette image
Photo de la Reduxi Gateway avec capteurs de courant sur fond blanc. En haut : un appareil carré gris foncé avec le logo reduxi (éclair et mot reduxi) et le mot Gateway en bleu sur la face avant ; quatre petits voyants sur le dessus ; sur le bord avant, une prise d'alimentation ronde, un port réseau RJ45 et un bornier à vis à 6 broches. En dessous : trois transformateurs de courant à pince noirs (capteurs à noyau ouvrant), chacun avec une petite étiquette logo bleu et blanc ; un capteur porte un petit texte imprimé. De fins câbles rouges, verts, jaunes et noirs partent des capteurs, sont réunis par un collier de serrage et se terminent par un petit connecteur noir en haut à droite.
Chaque capteur de courant entoure un fil de phase (L1, L2, L3) de la pompe à chaleur :
Description textuelle de cette image
Photo vue de l'intérieur d'une armoire métallique bleue ouverte. Trois capteurs de courant bleus à noyau ouvrant sont empilés à gauche, chacun placé autour d'un conducteur. Autour d'eux se trouvent de nombreux câbles : fils blancs, gris, bleus, jaune-vert et noirs, câble réseau bleu, un connecteur de fil orange au milieu et une barrette de bornes en bas à droite. Des carreaux de sol sont visibles en bas à gauche. Aucun texte ni marquage lisible.
3 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
4 Ajouter la pompe à chaleur à Reduxi
Suivez ces étapes pour ajouter une nouvelle pompe à chaleur ou modifier une pompe existante.
4.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator sur le controller (voir Point 3) et appuyez sur le bouton Add device.
Description textuelle de cette image
Capture d'écran de la barre latérale gauche du Reduxi Configurator. En haut : logo reduxi avec le texte CONFIGURATOR. Sections repliées : Devices (icône plus) et Strategies (icône plus). En dessous, deux boutons côte à côte : Add device (icône plus, entouré d'un cadre de mise en évidence bleu) et Add strategy (icône plus). En dessous, deux entrées : Settings et Profile. La zone à droite de la barre latérale est vide et blanche.
À la première étape (paramètres de base), sélectionnez les paramètres de base de l'appareil :
- Device type :
HVAC - Type :
Reduxi Meter - Name : un nom correspondant au modèle, par exemple Nibe S320
Description textuelle de cette image

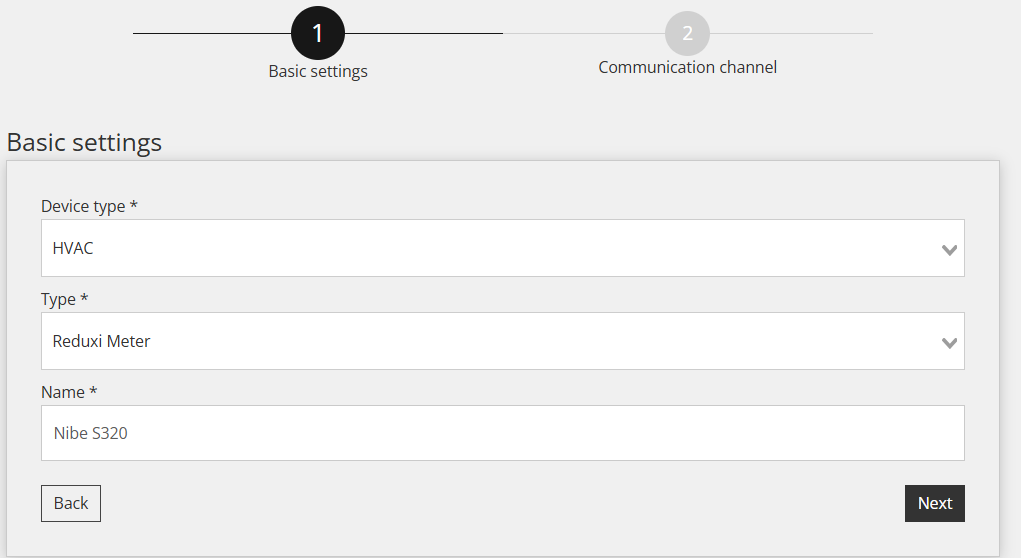

Capture d'écran de l'assistant du Reduxi Configurator, étape 1 Basic settings (l'étape 2 Communication channel est grisée). Titre : Basic settings. Champs : Device type * : HVAC (liste déroulante) ; Type * : Reduxi Meter (liste déroulante) ; Name * : Nibe suivi d'un code de modèle qui indique S320. Boutons : Back (à gauche), Next (à droite, foncé).
Une fois toutes les données saisies, appuyez sur Next.
4.2 Paramètres de communication
Les paramètres de communication comportent trois parties :
- Canal de communication
- Paramètres des capteurs de courant (CT)
- Définition des signaux de relais par rapport aux contacts SG-ready
Partie 1 : canal de communication. Type de connexion TCP/IP, adresse IP de la Reduxi Gateway, port Modbus et ID d'unité Modbus. Ces paramètres sont prédéfinis. Laissez-les tels quels. Si la connexion échoue, cliquez sur Scan for IP pour trouver l'adresse IP de la Reduxi Gateway.
Description textuelle de cette image

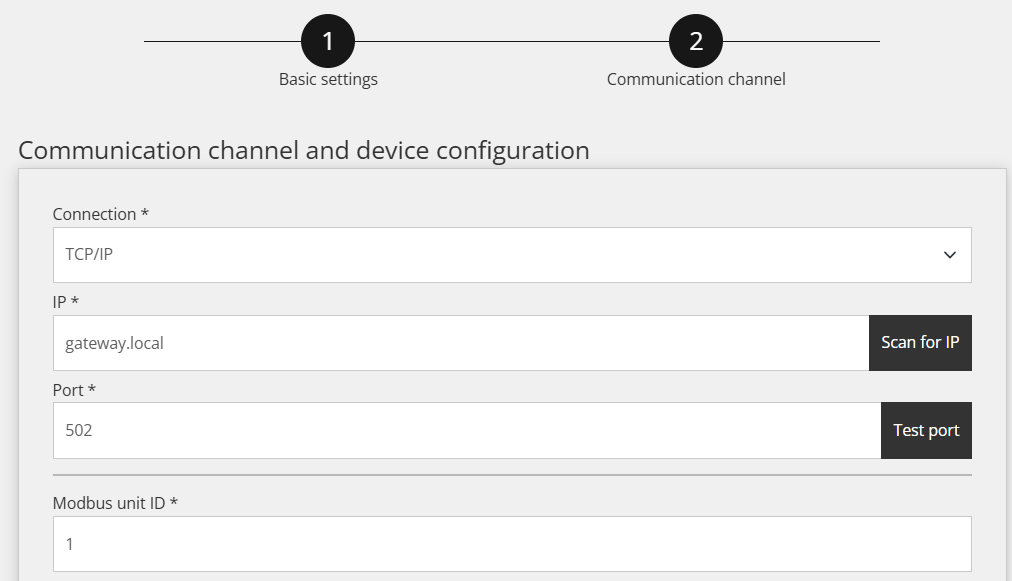

Capture d'écran de l'assistant du Reduxi Configurator, étape 2 Communication channel (l'étape 1 est Basic settings), partie supérieure. Titre : Communication channel and device configuration. Champs : Connection * : TCP/IP (liste déroulante) ; IP * : gateway.local, avec un bouton foncé Scan for IP à droite ; Port * : 502, avec un bouton foncé Test port à droite ; Modbus unit ID * : 1.
Partie 2 : capteurs de courant. Sélectionnez Autodetect from Gateway.
Description textuelle de cette image

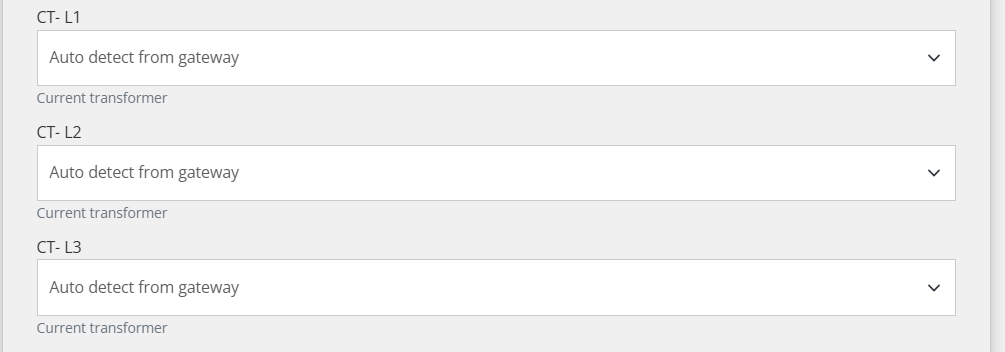

Capture d'écran de trois listes déroulantes des paramètres du canal de communication du Reduxi Configurator (partie 2). CT- L1 : Auto detect from gateway (info-bulle : Current transformer). CT- L2 : Auto detect from gateway (info-bulle : Current transformer). CT- L3 : Auto detect from gateway (info-bulle : Current transformer).
Partie 3 : signaux de relais. Le tableau présente les modes de fonctionnement de la pompe à chaleur :
| Mode de fonctionnement Reduxi | Mode de fonctionnement Nibe | Smart Grid Ready 1 | Smart Grid Ready 2 |
|---|---|---|---|
| OFF | Forced OFF | on (fermé) | off (ouvert) |
| ECO | Fonctionnement normal | off (ouvert) | off (ouvert) |
| ON | Confort renforcé | off (ouvert) | on (fermé) |
| BOOST | Forced ON | on (fermé) | on (fermé) |
Configurez les signaux de relais dans le Reduxi Configurator comme suit.
Mode Forced OFF (OFF dans Reduxi)
Description textuelle de cette image

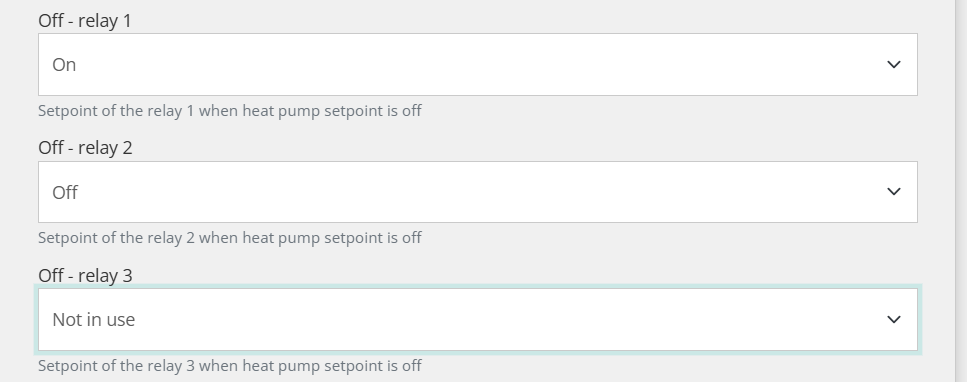

Capture d'écran de trois listes déroulantes des paramètres de communication du Reduxi Configurator. Off - relay 1 : On (info-bulle : Setpoint of the relay 1 when heat pump setpoint is off). Off - relay 2 : Off (info-bulle : Setpoint of the relay 2 when heat pump setpoint is off). Off - relay 3 : Not in use (info-bulle : Setpoint of the relay 3 when heat pump setpoint is off) ; ce champ a une bordure verte mise en évidence.
Mode de fonctionnement normal (ECO dans Reduxi)
Description textuelle de cette image

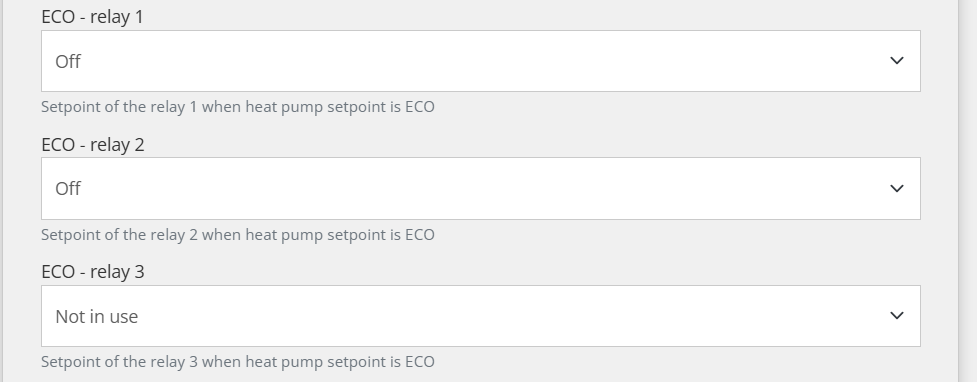

Capture d'écran de trois listes déroulantes des paramètres de communication du Reduxi Configurator. ECO - relay 1 : Off (info-bulle : Setpoint of the relay 1 when heat pump setpoint is ECO). ECO - relay 2 : Off (info-bulle : Setpoint of the relay 2 when heat pump setpoint is ECO). ECO - relay 3 : Not in use (info-bulle : Setpoint of the relay 3 when heat pump setpoint is ECO).
Mode Enhanced Comfort (ON dans Reduxi)
Description textuelle de cette image

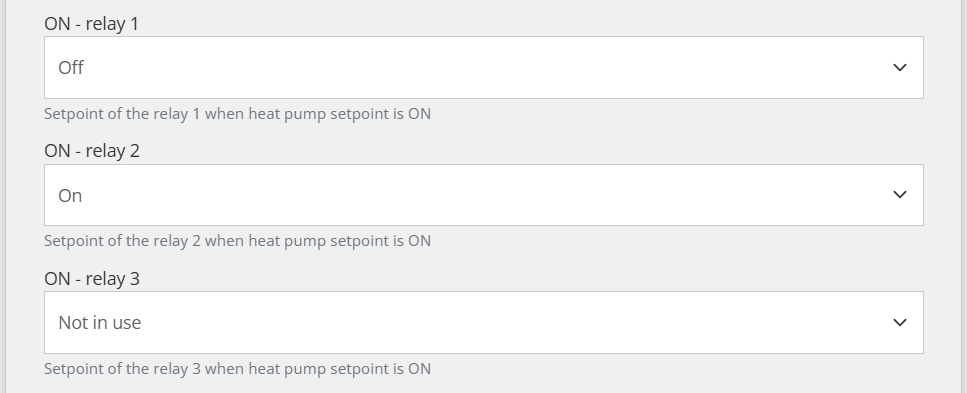

Capture d'écran de trois listes déroulantes des paramètres de communication du Reduxi Configurator. ON - relay 1 : Off (info-bulle : Setpoint of the relay 1 when heat pump setpoint is ON). ON - relay 2 : On (info-bulle : Setpoint of the relay 2 when heat pump setpoint is ON). ON - relay 3 : Not in use (info-bulle : Setpoint of the relay 3 when heat pump setpoint is ON).
Mode Forced ON (BOOST dans Reduxi)
Description textuelle de cette image

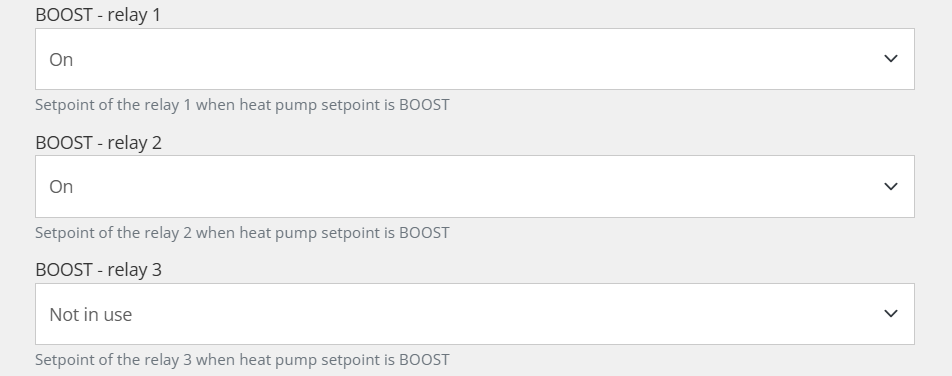

Capture d'écran de trois listes déroulantes des paramètres de communication du Reduxi Configurator. BOOST - relay 1 : On (info-bulle : Setpoint of the relay 1 when heat pump setpoint is BOOST). BOOST - relay 2 : On (info-bulle : Setpoint of the relay 2 when heat pump setpoint is BOOST). BOOST - relay 3 : Not in use (info-bulle : Setpoint of the relay 3 when heat pump setpoint is BOOST).
4.3 Tester la communication
Cliquez sur Test communication en bas à droite, sous les paramètres de communication. Le test lit l'appareil une fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la rangée de boutons en bas d'un formulaire du Reduxi Configurator. À gauche : bouton Back. À droite : bouton "Test communication" entouré d'un cadre bleu, et un bouton foncé Next à sa droite.
Le test renvoie l'un de ces deux résultats :
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue en slovène intitulée "Test komunikacije" [Test de communication] avec un bouton de fermeture (x) en haut à droite. Texte vert : "Successful readout from device". Valeurs : Active power : 28392 W ; Current L1 : 45.329 A ; Current L2 : 45.329 A ; Current L3 : 45.329 A ; Import active energy : 0 Wh ; Relay 1 state : false ; Relay 2 state : false ; Voltage L1 : 231.0 V ; Voltage L2 : 232.0 V ; Voltage L3 : 233.0 V ; Additional parameter - POWER_ACTIVE_L1 : 9423 ; Additional parameter - POWER_ACTIVE_L2 : 9464 ; Additional parameter - POWER_ACTIVE_L3 : 9505. Bouton en bas à droite : "Zapri" [Fermer].
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication (x de fermeture en haut à droite). Premier cadre : Unable to communicate with device. Second cadre (texte rouge) : Unable to communicate with 192.168.1.206 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network. PING 192.168.1.206 (192.168.1.206) 56(84) bytes of data. --- 192.168.1.206 ping statistics --- 2 packets transmitted, 0 received, 100% packet loss, time 1062ms. Bouton foncé en bas à droite : Close.
5 Vérifier les mesures
5.1 Dernières mesures
Une fois la communication établie, vérifiez les valeurs sous Devices – Nibe heat pump dans le Reduxi Configurator comme test supplémentaire.
Description textuelle de cette image
Capture d'écran de la page d'appareil Reduxi d'une pompe à chaleur, onglet Last measurements (onglets : Last measurements, Analysis, Archive ; une liste déroulante et une icône d'actualisation en haut à droite). Tuiles du haut : "Control type" avec les boutons Auto (foncé) et Manual (surligné en turquoise, sélectionné) ; une deuxième tuile avec une rangée de quatre petits boutons, dont un surligné en turquoise (petites étiquettes : Off.). Carte "Current" : trois valeurs 0.55, 0.57, 0.59 (étiquettes de phase et unités en petit). Carte "Power" : trois valeurs 0.4, 0.0, 0.4. Carte "Energy" : une valeur 78.7. Carte "Other" : lignes avec les valeurs OFF, MANUAL, OFF, OFF, ON. Carte "Settings" : valeurs de tension 246.00, 244.40, 246.30. Chaque valeur porte un petit horodatage.
5.2 Activer la commande par Reduxi
Pour une commande avancée de la pompe à chaleur, intégrez l'appareil à la stratégie du système Reduxi. Sous Devices – Nibe dans le Reduxi Configurator, réglez le control type sur AUTO. Les commandes de la stratégie n'agissent sur la pompe à chaleur qu'à cette condition.
Pour obtenir un maximum de flexibilité et réduire les coûts d'énergie avec les prix dynamiques et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
Une fois l'appareil ajouté et les valeurs vérifiées, vous pouvez aussi le consulter et le piloter dans l'application Reduxi.
✓ Résumé
Préparation (point 1) : ouvrez la documentation Nibe. Procurez-vous le Reduxi Controller et la Reduxi Gateway avec 3 capteurs de courant.
Pompe à chaleur Nibe (point 2) : raccordez les relais de la Gateway aux contacts DIG 1 et DIG 2 avec leurs contacts COM. Montez les capteurs de courant sur les phases L1, L2 et L3.
Ajout dans Reduxi (points 3–4) : connectez-vous à l'interface web de Reduxi. Ajoutez l'appareil avec le type Reduxi Meter, réglez les signaux de relais et testez la communication.
Mise en service (point 5) : vérifiez les dernières mesures. Réglez le control type sur AUTO et définissez une stratégie.
→ Problèmes courants
| Problème | Solution |
|---|---|
| La pompe à chaleur ne change pas de mode | Vérifiez le câblage du relais 1 vers DIG 1 et du relais 2 vers DIG 2, chacun avec son contact COM (voir Point 2.2). Vérifiez les états des relais du mode (voir Point 4.2). Vérifiez que le control type est sur AUTO (voir Point 5.2). |
| Les mesures de puissance sont absentes ou erronées | Vérifiez que chaque capteur de courant entoure un fil de phase L1, L2 ou L3 (voir Point 2.3). Vérifiez que Autodetect from Gateway est sélectionné (voir Point 4.2). |
| Gateway introuvable dans les paramètres de communication | Cliquez sur Scan for IP dans les paramètres de communication (voir Point 4.2). Ajoutez d'abord la Reduxi Gateway au Reduxi Controller, sans fil (WLAN) ou via un câble UTP (LAN). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
