Comment connecter les onduleurs hybrides AlphaESS Smile au Reduxi Controller
Réduisez vos coûts énergétiques jusqu'à 70 % : Reduxi intègre les onduleurs hybrides de la série AlphaESS Smile via Modbus TCP/IP ou RTU.
Description textuelle de cette image
Logo d'AlphaESS avec le slogan your smart energy. À gauche, une lettre A stylisée composée de formes grises, noires, vertes et jaunes ; à droite, le mot AlphaESS en gris foncé et, en dessous, le texte your smart energy.
1 Documentation technique
Documents du fabricant pour la série AlphaESS Smile :
- AlphaESS SMILE-G3 triphasé 4/6/8/10 kW – Page produit du fabricant
- Fiche technique SMILE-G3-S3.6/S5/B5 – PDF, EN
- Fiche technique SMILE-G3-T4/T5/T6/T8/T10 – PDF, EN
2 Matériel nécessaire
Préparez les éléments suivants, selon la connexion utilisée :
- Reduxi Controller (installé et en ligne)
- Onduleur hybride AlphaESS Smile avec le dernier firmware
- Modbus TCP/IP via LAN : câble Ethernet vers l'onduleur
- Modbus TCP/IP via Wi-Fi : dongle Wi-Fi avec le dernier firmware
- Modbus RTU : câble Ethernet avec connecteur RJ45 pour les fils RS 485 (voir Point 3)
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Raccorder le Reduxi Controller à l'onduleur
Choisissez l'une des trois connexions, selon l'installation du système :
- Modbus TCP/IP via câble LAN
- Modbus TCP/IP via dongle Wi-Fi
- Modbus RTU
3.1 Modbus TCP/IP via LAN

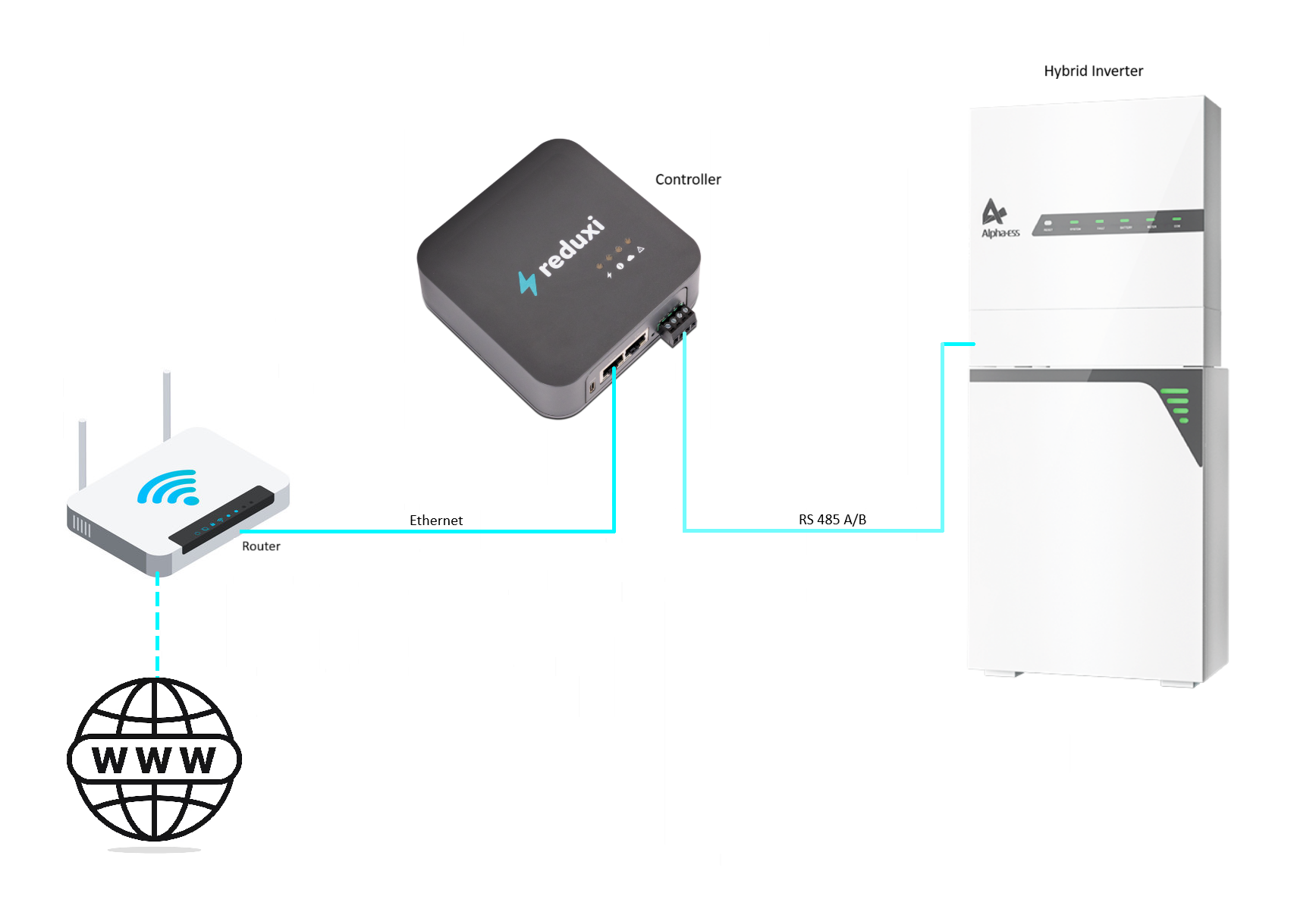

L'image montre l'ensemble de la connexion, du Reduxi Controller à l'onduleur.
Description textuelle de cette image
Schéma de la connexion par câble LAN. Composants : Reduxi Controller (boîtier gris avec logo reduxi, étiquette 'Controller') ; routeur (routeur Wi-Fi blanc, étiquette 'Router') ; icône de globe WWW (Internet) ; onduleur hybride (unité AlphaESS blanche avec batterie empilée, étiquette 'Hybrid Inverter'). Connexions : du Controller au routeur : ligne cyan continue étiquetée 'Ethernet' ; du routeur à l'onduleur hybride : ligne cyan continue étiquetée 'Ethernet' ; du routeur à Internet (WWW) : ligne cyan en pointillés.
Pour effectuer la mise à jour, contactez le support AlphaESS par e-mail : info@alpha-ess.com
3.2 Modbus TCP/IP via Wi-Fi
L'image montre l'ensemble de la connexion, du Reduxi Controller à l'onduleur.
Description textuelle de cette image
Schéma de la connexion par dongle Wi-Fi. Composants : Reduxi Controller (boîtier gris avec logo reduxi, étiquette 'Controller') ; routeur (routeur Wi-Fi blanc, étiquette 'Router') ; icône de globe WWW (Internet) ; dongle Wi-Fi AlphaESS (dongle noir, étiquette 'AlphaESS WiFi Dongle', avec un point d'exclamation rouge à côté) ; onduleur hybride (unité AlphaESS blanche avec batterie empilée, étiquette 'Hybrid Inverter'). Connexions : du Controller au routeur : ligne cyan continue étiquetée 'Ethernet' ; du routeur à Internet (WWW) : ligne cyan en pointillés ; du routeur au dongle Wi-Fi AlphaESS : ligne cyan continue étiquetée 'WiFi' ; du dongle à l'onduleur hybride : courte ligne cyan.
Pour effectuer la mise à jour, contactez le support AlphaESS par e-mail : info@alpha-ess.com
3.3 Modbus RTU
L'image montre l'ensemble de la connexion, du Reduxi Controller à l'onduleur.
Description textuelle de cette image
Schéma de la connexion via Modbus RTU. Composants : Reduxi Controller (boîtier gris avec logo reduxi, étiquette 'Controller') ; routeur (routeur Wi-Fi blanc, étiquette 'Router') ; icône de globe WWW (Internet) ; onduleur hybride (unité AlphaESS blanche avec batterie empilée, étiquette 'Hybrid Inverter'). Connexions : du routeur au Controller : ligne cyan continue étiquetée 'Ethernet' ; du Controller à l'onduleur hybride : ligne cyan continue étiquetée 'RS 485 A/B' ; du routeur à Internet (WWW) : ligne cyan en pointillés.
Câblage selon la série :
AlphaESS Smile série B
| Reduxi Controller | Couleur du fil (Controller) | Couleur du fil (onduleur) | Onduleur AlphaESS |
|---|---|---|---|
| Câble Ethernet | Connecteur Ethernet RJ45 | ||
| RS 485 + | Bleu/Blanc | Bleu/Blanc | Pin 5 |
| RS 485 - | Bleu | Bleu | Pin 4 |
Description textuelle de cette image

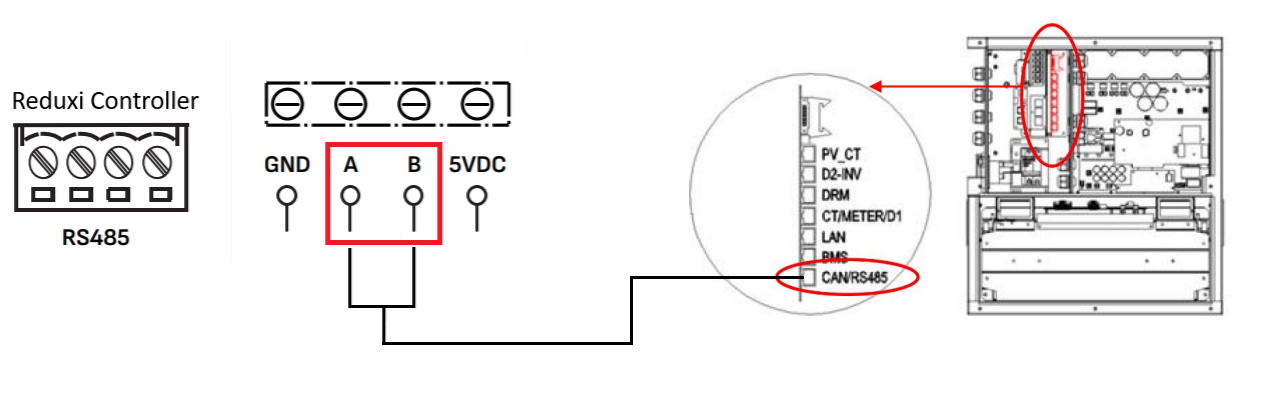

Schéma de câblage de l'AlphaESS Smile série B. À gauche : 'Reduxi Controller' avec un bornier à 4 broches étiqueté 'RS485'. Au-dessus, la barrette de bornes est étiquetée GND, A, B, 5VDC ; les bornes A et B sont entourées d'un cadre rouge. Une ligne noire relie A et B à l'onduleur à droite. À droite : un cercle agrandi de la liste des connecteurs de l'onduleur avec les entrées PV_CT, D2-INV, DRM, CT/METER/D1, LAN, BMS et CAN/RS485 ; l'entrée CAN/RS485 est entourée en rouge et le fil de A et B s'y termine. Une flèche rouge relie le cercle au dessin du boîtier de l'onduleur, où la zone des connecteurs est entourée en rouge.
AlphaESS Smile série G
| Reduxi Controller | Couleur du fil (Controller) | Couleur du fil (onduleur) | Onduleur AlphaESS |
|---|---|---|---|
| Câble Ethernet | Connecteur Ethernet RJ45 | ||
| RS 485 + | Bleu/Blanc | Bleu/Blanc | Pin 5 |
| RS 485 - | Bleu | Bleu | Pin 4 |
Description textuelle de cette image

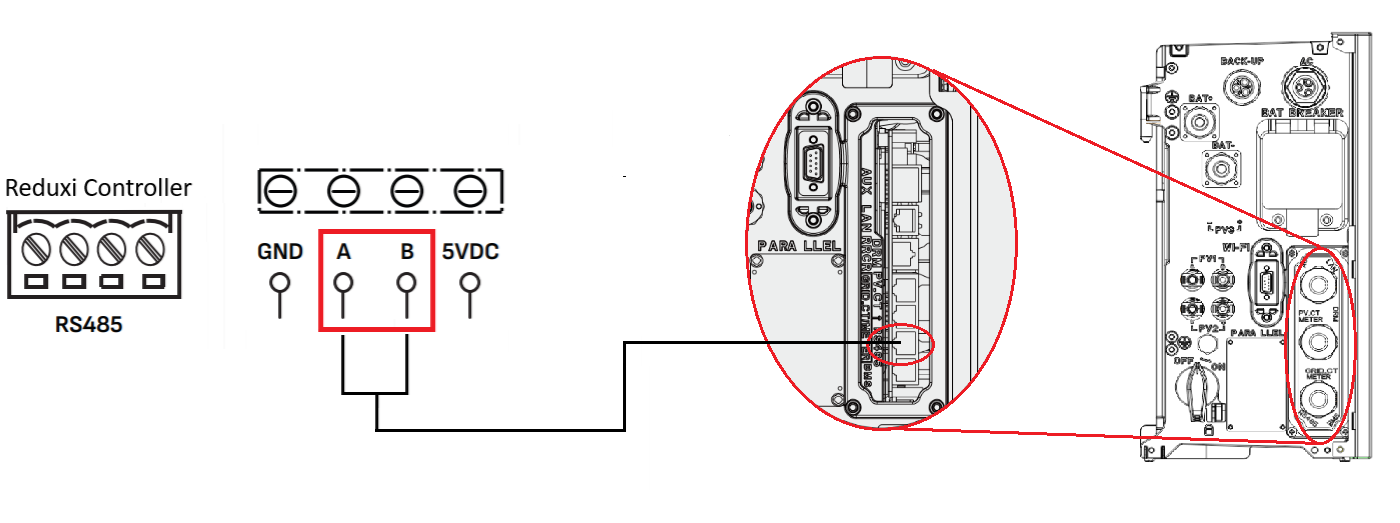

Schéma de câblage de l'AlphaESS Smile série G. À gauche : 'Reduxi Controller' avec un bornier à 4 broches étiqueté 'RS485'. Au-dessus, la barrette de bornes est étiquetée GND, A, B, 5VDC ; les bornes A et B sont entourées d'un cadre rouge. Une ligne noire relie A et B à un connecteur de l'onduleur. À droite : une vue ovale agrandie d'un bloc de connecteurs de l'onduleur, avec un petit port en haut et plusieurs ports de type RJ45 ; le fil aboutit à l'un des ports, entouré en rouge. Des lignes rouges relient l'ovale au dessin de l'onduleur à droite, où deux groupes de ports sur le côté droit sont entourés en rouge ; étiquettes sur le dessin de l'onduleur.
AlphaESS Smile série T-10
| Reduxi Controller | Couleur du fil (Controller) | Couleur du fil (onduleur) | Onduleur AlphaESS |
|---|---|---|---|
| Câble Ethernet | Connecteur Ethernet RJ45 | ||
| RS 485 + | Bleu/Blanc | Bleu/Blanc | Pin 5 |
| RS 485 - | Bleu | Bleu | Pin 4 |
Description textuelle de cette image

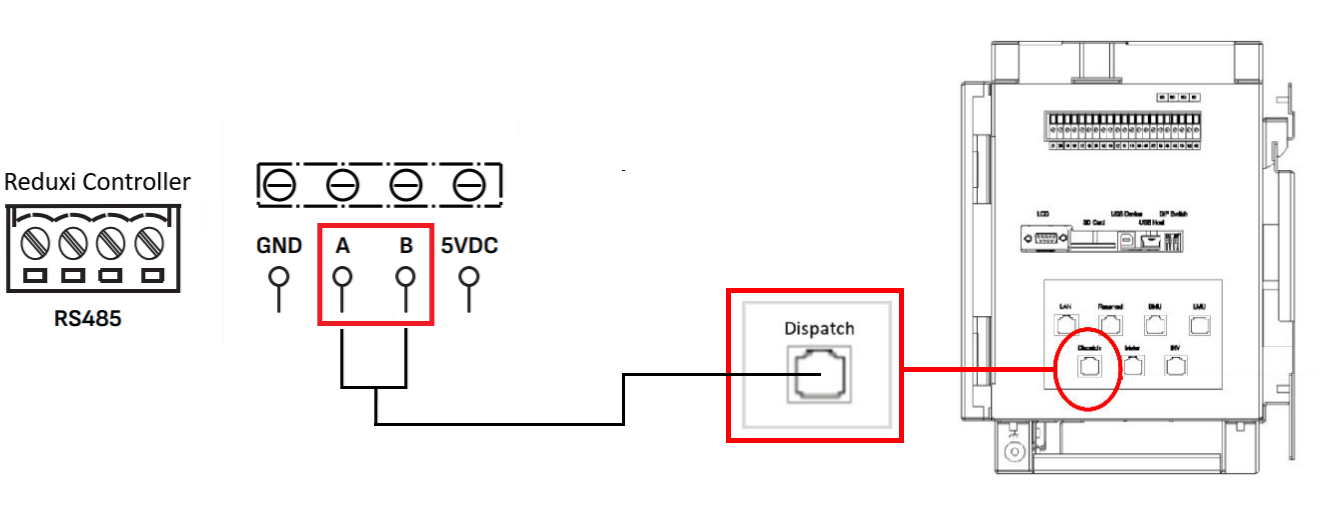

Schéma de câblage de l'AlphaESS Smile série T-10. À gauche : 'Reduxi Controller' avec un bornier à 4 broches étiqueté 'RS485'. Au-dessus, la barrette de bornes est étiquetée GND, A, B, 5VDC ; les bornes A et B sont entourées d'un cadre rouge. Une ligne noire relie A et B à un cadre rouge étiqueté 'Dispatch', qui montre une prise de type RJ45. Une ligne rouge mène de ce cadre à un cercle rouge sur le dessin de l'onduleur à droite, qui marque le port où le câble se raccorde.
Pour effectuer la mise à jour, contactez le support AlphaESS par e-mail : info@alpha-ess.com
Une fois la mise à jour terminée, passez au Point 4.
4 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
5 Ajouter l'onduleur hybride AlphaESS à Reduxi
Une fois l'onduleur hybride AlphaESS raccordé, enregistrez-le comme nouvel appareil.
5.1 Paramètres de base
Connectez-vous en local au Reduxi Configurator sur le controller (voir Point 4) et cliquez sur + Add device.
Description textuelle de cette image

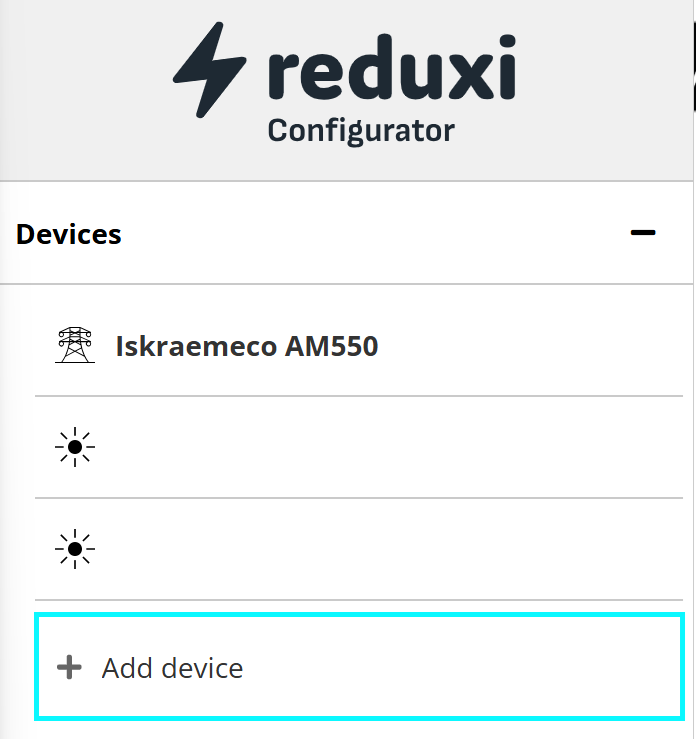

Capture d'écran de la barre latérale du Reduxi Configurator. En-tête : logo reduxi Configurator. La section Devices (avec une icône moins) répertorie : Iskraemeco AM550 (icône de pylône électrique) et deux entrées avec des icônes de soleil et sans nom visible. En bas se trouve un bouton Add device avec un signe plus, entouré d'un rectangle cyan.
À la première étape, définissez les paramètres de base :
- Device type :
Hybrid Inverter - Type :
AlphaESS Smile Series - Name : un nom de votre choix, par exemple AlphaESS Smile G3-S5
Description textuelle de cette image

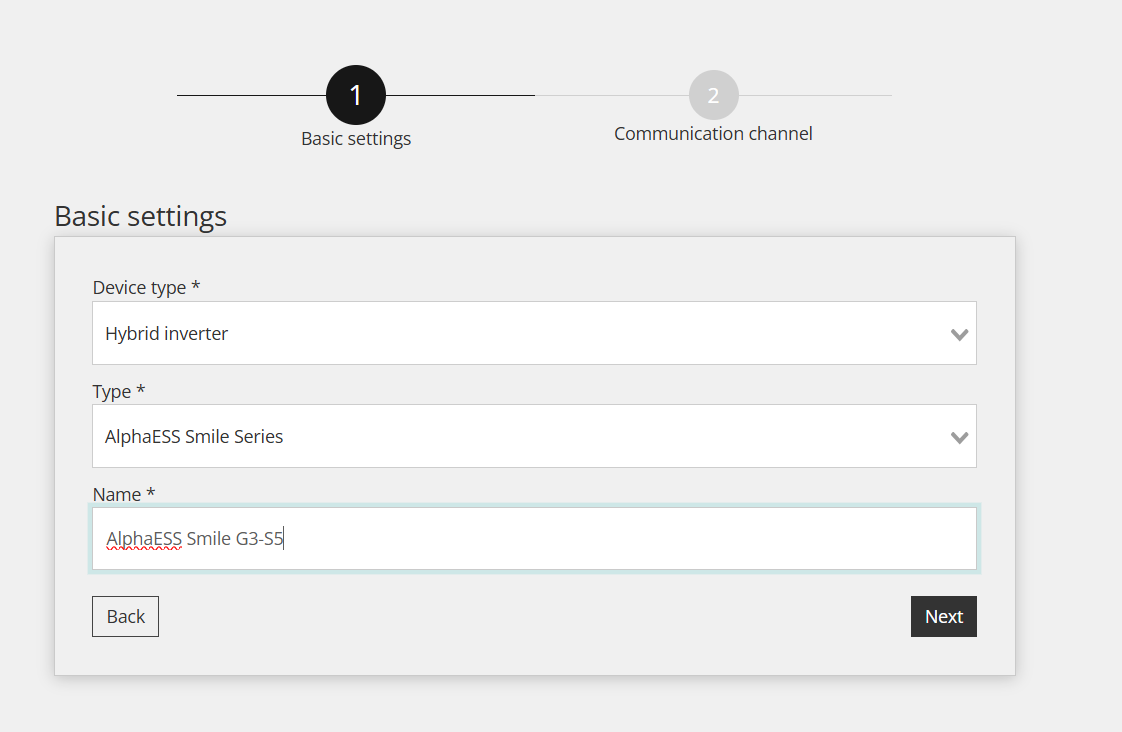

Capture d'écran de l'assistant du Reduxi Configurator, étape 1 'Basic settings' (l'étape 2 'Communication channel' est grisée). Formulaire : Device type * : Hybrid inverter ; Type * : AlphaESS Smile Series ; Name * : AlphaESS Smile G3-S5 (champ actif avec curseur, orthographe soulignée). Boutons : Back, Next.
Cliquez sur Next pour passer aux paramètres de communication.
5.2 Paramètres de communication
Cette étape configure la liaison Modbus entre le Reduxi Controller et l'onduleur. Choisissez Modbus TCP/IP ou Modbus RTU, selon la connexion utilisée.
Modbus TCP
| Paramètre | Valeur |
|---|---|
| Connexion | TCP/IP |
| IP | Adresse IP de l'onduleur AlphaESS, ou utilisez Scan for IP |
| Port | 502 |
| Modbus unit ID |
85 (par défaut) |
Description textuelle de cette image

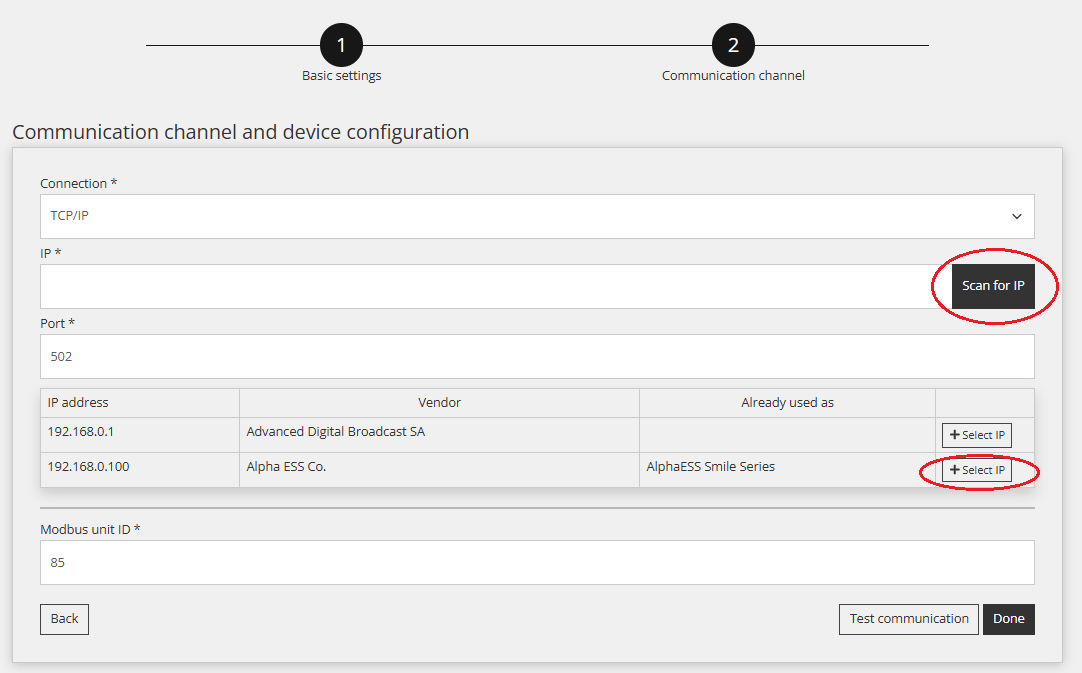

Capture d'écran de l'assistant du Reduxi Configurator, étape 2 'Communication channel' (l'étape 1 'Basic settings' est terminée), intitulée 'Communication channel and device configuration'. Champs : Connection * : TCP/IP ; IP * : vide, avec le bouton 'Scan for IP' entouré en rouge ; Port * : 502. Tableau des appareils trouvés, colonnes IP address, Vendor, Already used as, chaque ligne avec un bouton '+ Select IP' : ligne 1 : 192.168.0.1, Advanced Digital Broadcast SA, (vide) ; ligne 2 : 192.168.0.100, Alpha ESS Co., AlphaESS Smile Series, son bouton '+ Select IP' entouré en rouge. Modbus unit ID * : 85. Boutons : Back, Test communication, Done.
Modbus RTU
| Paramètre | Valeur |
|---|---|
| Connexion | Local Port |
| Port | 1 |
| Baudrate | 9600 |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID |
85 (par défaut) |
Description textuelle de cette image

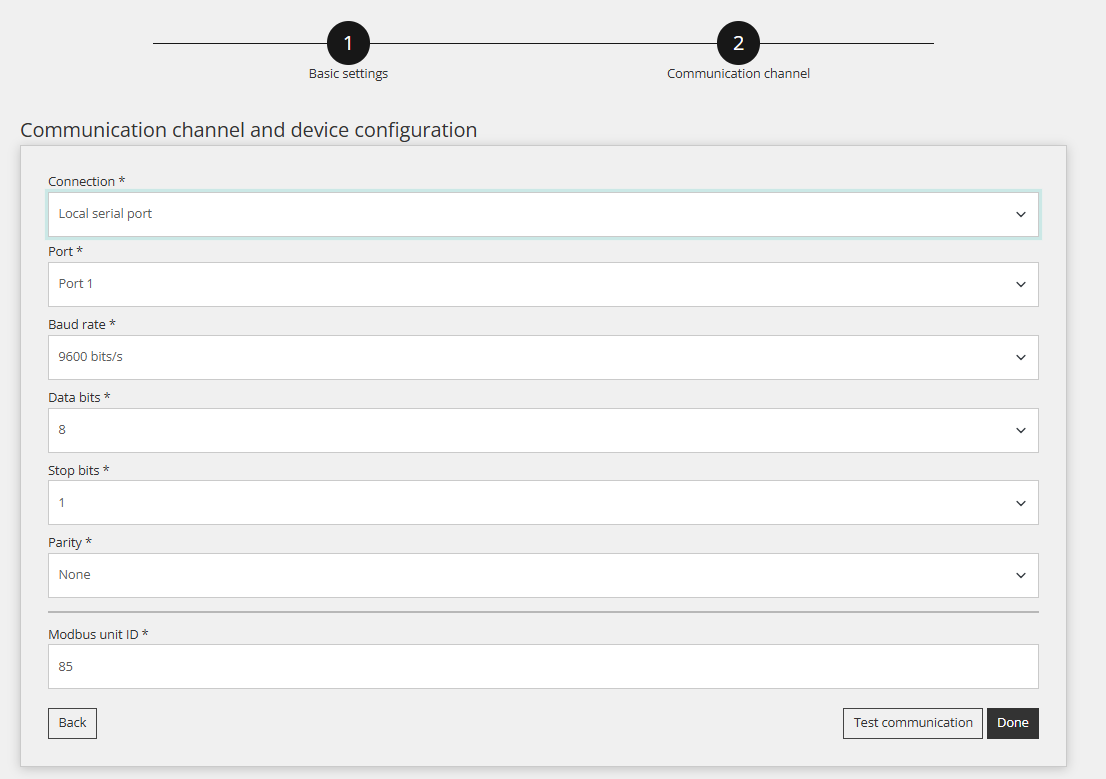

Capture d'écran de l'assistant du Reduxi Configurator, étape 2 'Communication channel' (l'étape 1 'Basic settings' est terminée), intitulée 'Communication channel and device configuration'. Champs : Connection * : Local serial port ; Port * : Port 1 ; Baud rate * : 9600 bits/s ; Data bits * : 8 ; Stop bits * : 1 ; Parity * : None ; Modbus unit ID * : 85. Boutons : Back, Test communication, Done.
5.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Le test lit l'onduleur AlphaESS une fois et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
Le test renvoie l'un de ces deux résultats :
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue Test communication dans le Reduxi Configurator (croix de fermeture en haut à droite, bouton sombre Close en bas à droite). Texte vert dans un encadré blanc : Successful readout from device. Battery active power: 330.0 W ; Battery current: 0.9952 A ; Battery export active energy: 740760.0 Wh ; Battery import active energy: 765890.0 Wh ; Battery max. active power: 8210.0 W ; Battery max. state of charge: 100 % ; Battery min. active power: -9131.0 W ; Battery min. state of charge: 0.0 % ; Battery state name: CHARGING null ; Battery state of charge: 33.8 % ; Battery state of health: 100.0 % ; Battery temperature: 23.1 °C ; Battery voltage: 331.6 V ; Error: false null ; Grid active power: 5.0 W ; Grid export active energy: 1588740.0 Wh ; Grid frequency: 50.01 Hz ; Grid import active energy: 0.0 Wh ; Grid state name: METER_ONLINE null ; Inverter active power: -441.0 W ; Inverter max. power: 10000.0 W ; Inverter min. power: -10000.0 W ; Load active power: 446.0 W ; Load import active energy: 0.0 Wh ; Model name: SigenStorEC100TP null ; PV active power: -963.0 W ; PV current: -1.99 A ; PV export active energy: 0.0 Wh ; PV min. active power: -10000.0 W ; PV state name: CONNECTED null ; PV voltage: 322.3 V ; State name: RUNNING null. Paramètres supplémentaires : BATTERY_CAPACITY_MAX_WH: 16120.0 ; BATTERY_CAPACITY_WH: 5448.56 ; GRID_EXPORT_POWER_ACTIVE: 0.0 ; GRID_IMPORT_POWER_ACTIVE: 5.0 ; GRID_POWER_ACTIVE_L1: 0.0 ; GRID_POWER_ACTIVE_L2: 5.0 ; GRID_POWER_ACTIVE_L3: 5.0 (partiellement coupé sur l'image) ; PV_POWER_ACTIVE_MAX: 0.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication avec une croix de fermeture en haut à droite. Message en texte rouge : Unable to communicate with device. Bouton foncé en bas à droite : Close.
Si le test échoue, vérifiez les paramètres et le câblage, puis réessayez.
6 Vérifier les mesures
6.1 Dernières mesures
Dans le Reduxi Configurator, sous Devices – AlphaESS Smile G3-S5 – Last measurements, vérifiez les valeurs mesurées et la bonne communication de l'appareil.
Description textuelle de cette image
Capture d'écran de la page 'Last measurements' d'un appareil dans le Reduxi Configurator. Onglets : Last measurements (actif), Analyze, Archive. En haut à droite : liste déroulante d'actualisation 'Without refreshing' et un bouton d'actualisation. Carte 'Control type' : boutons Auto (vert clair) et Manual (sombre, sélectionné) ; horodatage 14. 03. 2025 12:49:13. Toutes les valeurs ci-dessous portent l'horodatage 14. 03. 2025 12:49:01, sauf mention contraire. Carte PV : PV active power -1.0 kW ; PV current -1.98 A ; PV voltage 327.63 V ; PV export active energy 587.0 kWh ; PV min. active power -10.0 kW ; PV export active power limit : vide (unité kW) ; enumeration.PV_STATE_NAME : CONNECTED. Carte Load : Load active power 0.4 kW ; Load import active energy 1,109.2 kWh. Carte Battery : Battery active power 0.4 kW ; Battery current 1.09 A ; Battery voltage 331.60 V ; Battery state name CHARGING ; Battery state of charge 33.80 % ; Battery min. state of charge 0.00 % ; Battery max. state of charge 100.00 % ; Battery import active energy 765.9 kWh ; Battery export active energy 740.8 kWh ; Battery min. active power -9.1 kW ; Battery max. active power 8.2 kW ; Battery active power setpoint 1.0 kW. Carte Inverter : Inverter active power -0.4 kW ; Inverter max. active power 10.0 kW ; Inverter min. active power -10.0 kW ; State name RUNNING ; Error OFF. Carte Grid : Grid frequency 49.990 Hz ; Grid active power 0.0 kW ; Grid import active power limit : vide (kW) ; Grid export active power limit : vide (kW) ; enumeration.GRID_STATE_NAME METER_ONLINE ; Grid export active energy 1,588.7 kWh ; Grid import active energy 0.0 kWh. Carte Other : Battery state of health 100.00 % ; Battery temperature 23.10 °C ; Model name SigenStorEC100TP ; Communication error OFF (horodatage 12:48:56) ; Control type MANUAL ; Mode name setpoint SELF_CONSUMPTION.
6.2 Activer la commande par Reduxi
Pour une commande avancée, intégrez l'appareil aux modes d'optimisation du système Reduxi. Sous Devices – AlphaESS G3-S5 dans le Reduxi Configurator, réglez le control type sur AUTO. Les commandes de la stratégie n'agissent sur la batterie qu'à cette condition.
Pour obtenir un maximum de flexibilité et réduire les coûts d'énergie avec les prix dynamiques et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.
Une fois l'appareil ajouté, vous pouvez le surveiller et le piloter via l'application Reduxi.
✓ Résumé
Préparation (points 1–2) : lisez les documents du fabricant et préparez le câble ou le dongle Wi-Fi, ainsi qu'un ordinateur portable ou une tablette.
AlphaESS Smile (point 3) : raccordez l'onduleur via LAN, dongle Wi-Fi ou Modbus RTU. Demandez le dernier firmware au support AlphaESS. La mise à jour active la communication TCP ou RTU.
Ajout dans Reduxi (points 4–5) : ouvrez le Configurator et ajoutez l'appareil avec le type AlphaESS Smile Series. Saisissez l'IP et le port 502, ou les valeurs RTU, ainsi que l'ID d'unité Modbus 85. Lancez Test communication.
Mise en service (point 6) : vérifiez Last measurements et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez les paramètres et le câblage. Contrôlez l'adresse IP, le port 502 et l'ID d'unité Modbus 85, ainsi que l'installation du dernier firmware (voir Point 3). |
| Modbus TCP ne répond pas | L'onduleur doit disposer du dernier firmware, et le dongle aussi en cas de dongle Wi-Fi. Contactez le support AlphaESS : info@alpha-ess.com. La mise à jour active la communication TCP. |
| Le Modbus RTU ne répond pas | Vérifiez le câblage (RS 485 + sur la broche 5, RS 485 - sur la broche 4) et les paramètres RTU : port 1, 9600 bauds, 8 bits de données, 1 bit d'arrêt, sans parité. L'onduleur doit disposer du dernier firmware. |
| Adresse IP introuvable avec le scan | Sélectionnez l'adresse IP correspondante dans la liste et ajoutez-la avec le bouton select IP. Sinon, saisissez l'adresse IP manuellement. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
