Comment raccorder un onduleur solaire couplé AC (onduleur hybride Deye, PV supplémentaire sur le port GEN) au Reduxi Controller
Paramètres d'un onduleur hybride Deye avec un onduleur PV supplémentaire couplé AC sur le port GEN.
Description textuelle de cette image

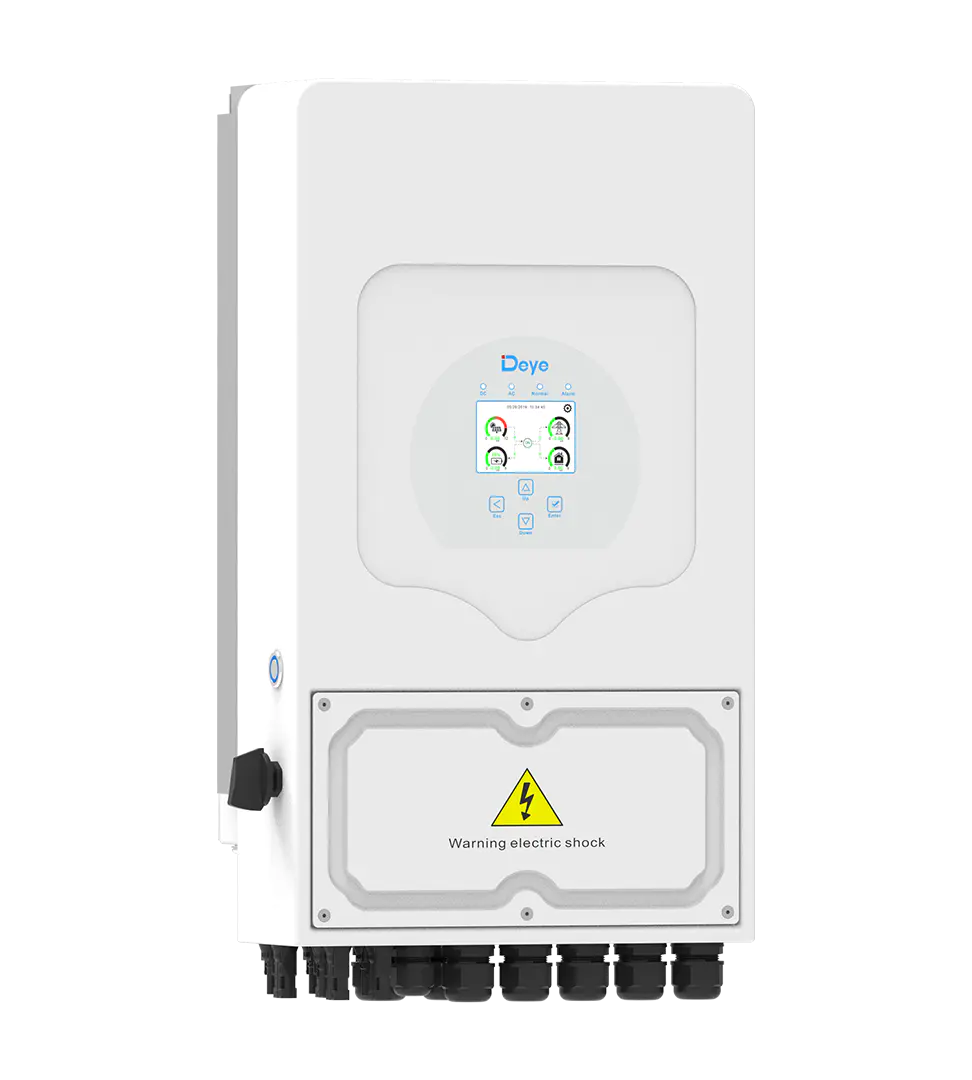

Photo d'un onduleur hybride mural blanc avec le logo 'Deye' sur la face avant. Il comporte un panneau d'affichage rond avec un petit écran couleur et des touches tactiles sous le logo, et un capot rectangulaire à coins arrondis en bas avec un triangle d'avertissement jaune portant la mention 'Warning electric shock'. Des presse-étoupes se trouvent sur le bord inférieur.
1 Matériel nécessaire
Vous avez besoin des composants suivants :
- Onduleur hybride Deye avec l'onduleur PV supplémentaire raccordé au port GEN
- Compteur Grid Tie supplémentaire (Grid_Tie_meter2), ou émulateur RS485 Reduxi si le compteur ne peut pas être raccordé à l'onduleur hybride Deye (voir Point 4)
- Reduxi Controller
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
2 Vue d'ensemble du système et câblage
2.1 Schéma
Le schéma montre l'onduleur solaire couplé en AC et l'onduleur hybride Deye avec le PV supplémentaire raccordé au port GEN.
Description textuelle de cette image

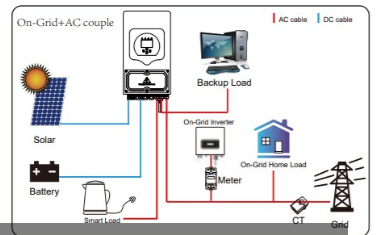

Schéma intitulé « On-Grid+AC couple » avec une légende : ligne rouge « AC cable », ligne bleue « DC cable ». Composants avec leurs libellés : hybrid inverter (en haut au centre) ; Backup Load (icône d'ordinateur) ; Solar (icône de panneau) ; Battery ; Smart Load (icône de bouilloire) ; On-Grid Inverter (petit boîtier d'onduleur) ; Meter ; On-Grid Home Load (icône de maison) ; CT ; Grid (pylône). Solar et Battery sont reliés à l'onduleur hybride par des lignes DC bleues. Des lignes AC rouges relient l'onduleur à Backup Load, à Smart Load, à l'On-Grid Inverter et au Meter, et vont vers CT et Grid sur la droite ; l'On-Grid Inverter et le Meter alimentent l'On-Grid Home Load.
2.2 Définition des broches
- Broches 1 et 2 :
EX_meter_for_CT - Broches 4 et 5 :
Grid_Tie_meter2
Description textuelle de cette image

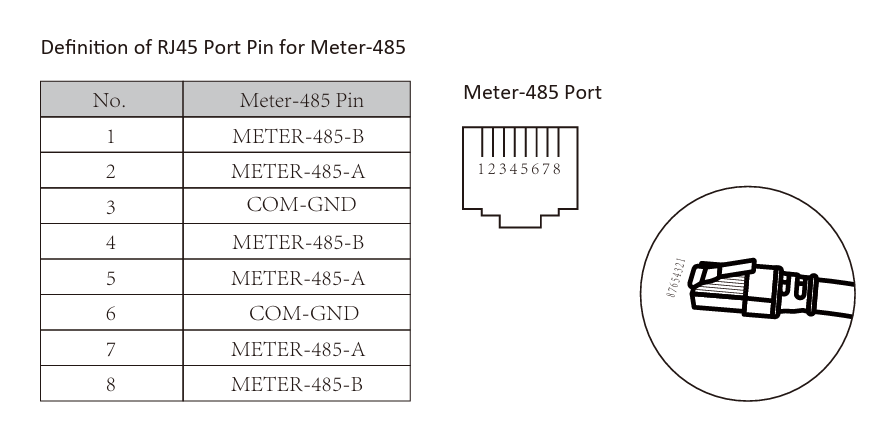

Capture d'écran d'un manuel intitulé « Definition of RJ45 Port Pin for Meter-485 ». Tableau avec les colonnes No. et Meter-485 Pin : 1 METER-485-B ; 2 METER-485-A ; 3 COM-GND ; 4 METER-485-B ; 5 METER-485-A ; 6 COM-GND ; 7 METER-485-A ; 8 METER-485-B. À droite : un dessin du « Meter-485 Port » sous forme de prise RJ45 avec les broches numérotées de 1 à 8, et un gros plan encerclé d'une fiche RJ45 avec un câble.
3 Configuration de l'appareil (onduleur hybride Deye)
3.1 Paramètres avancés
Sous Advanced Settings, réglez les deux options sur TRUE et choisissez votre compteur.
Description textuelle de cette image

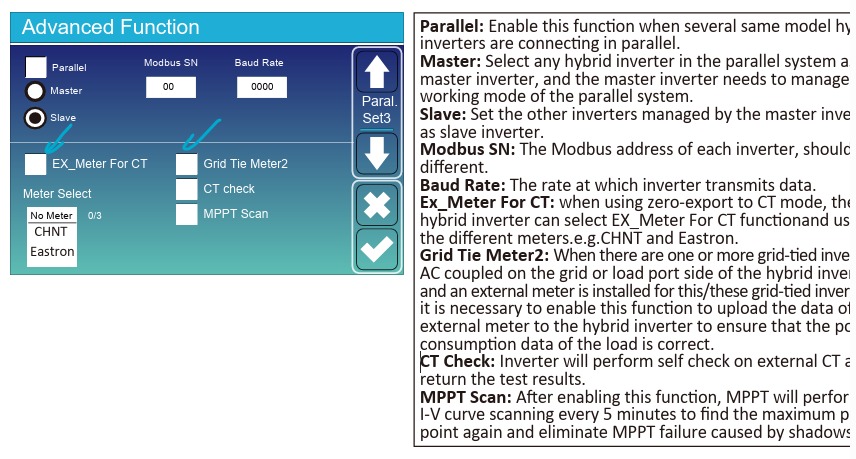

Capture d'écran de l'écran « Advanced Function » de l'onduleur Deye (panneau bleu) à côté d'un texte d'aide. À gauche : case Parallel (non cochée) ; boutons radio Master (non sélectionné) et Slave (sélectionné) ; Modbus SN : 00 ; Baud Rate : 9600 ; case EX_Meter For CT avec une flèche bleue qui la désigne ; case Grid Tie Meter2 avec une flèche bleue qui la désigne ; case CT check ; case MPPT Scan ; liste déroulante Meter Select affichant « No Meter » avec les entrées CHNT et Eastron. Sur cette image, les deux cases désignées par une flèche semblent vides (aucune coche visible), ce qui diffère de la légende « les deux options sont réglées sur TRUE ». Boutons latéraux : Paral Set3, flèche vers le bas, X, coche. À droite : texte d'aide (coupé au bord droit) décrivant Parallel, Master, Slave, Modbus SN, Baud Rate, Ex_Meter For CT, Grid Tie Meter2, CT Check et MPPT Scan.
3.2 Paramètres Modbus pour Grid_Tie_meter2
| Paramètre | Valeur |
|---|---|
| Baudrate | 9600 |
| Slave | 2 |
3.3 PV supplémentaire sur le port GEN
Le PV supplémentaire est raccordé au port GEN.
Description textuelle de cette image

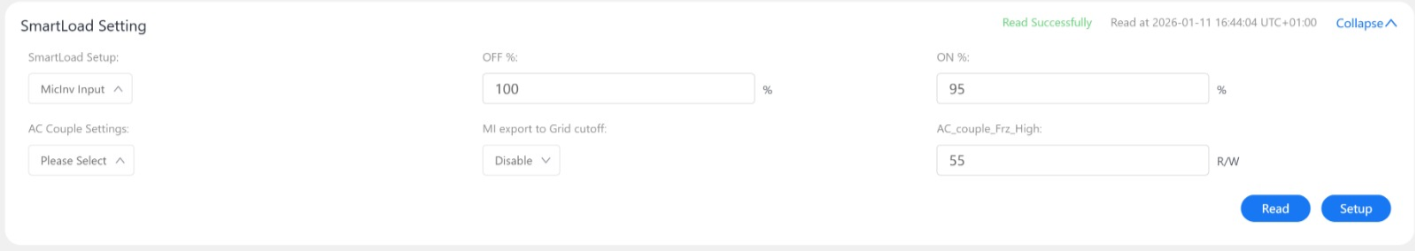

Petite capture d'écran d'un panneau de paramètres intitulé « SmartLoad Setting » (interface web de l'onduleur Deye). Deux rangées de champs : première rangée : une liste déroulante SmartLoad setup, OFF % avec la valeur 100 et l'unité %, ON % avec la valeur 95 et l'unité % ; seconde rangée : une liste déroulante « AC Couple Settings » affichant « Please select », une liste déroulante « MI export to Grid cut-off » affichant « Disable », et un champ avec une valeur d'environ 55 et une unité. En haut à droite : un message d'état vert « Read Successfully » avec un horodatage et un lien « Collapse ». Deux boutons bleus en bas à droite : « Read » et « Setup ».
4 Émulateur pour le compteur Grid Tie supplémentaire
Utilisez l'émulateur lorsque le compteur Grid Tie supplémentaire ne peut pas être raccordé à l'onduleur hybride Deye. Dans ce cas, l'interface RS485 du Reduxi Controller émule les données du compteur pour l'onduleur hybride Deye.
Schéma de câblage :
Description textuelle de cette image

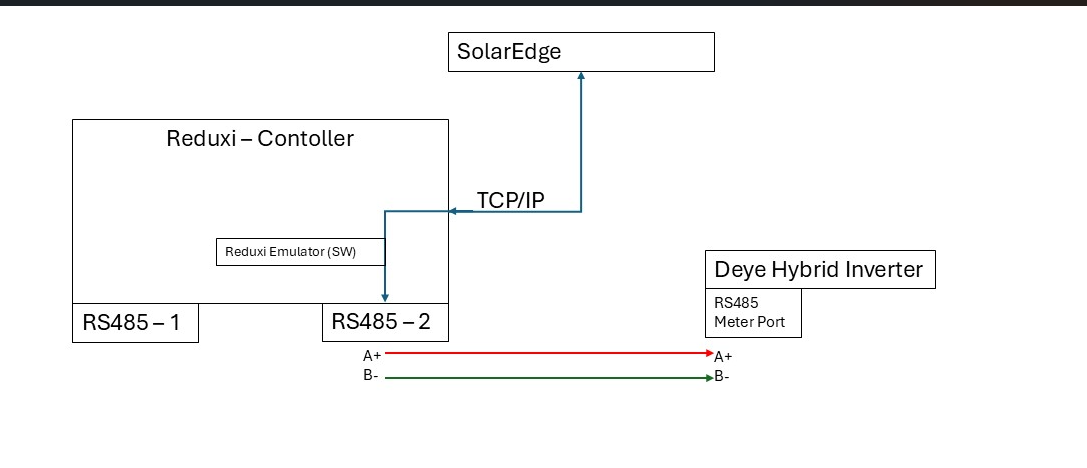

Schéma de câblage de l'émulateur. Boîtes : « SolarEdge » en haut ; grande boîte « Reduxi – Contoller » [orthographe de l'image] contenant une petite boîte « Reduxi Emulator (SW) » et deux boîtes de ports « RS485 – 1 » et « RS485 – 2 » ; boîte « Deye Hybrid Inverter » avec une sous-boîte « RS485 Meter Port ». Une ligne bleue libellée « TCP/IP » va de la boîte SolarEdge à la boîte Reduxi Emulator (SW) à l'intérieur du contrôleur, avec une flèche vers RS485 – 2. De RS485 – 2, deux lignes vont vers le RS485 Meter Port du Deye : une ligne rouge A+ vers A+ et une ligne verte B- vers B-.
5 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
6 Ajouter l'appareil dans Reduxi
6.1 Paramètres de base
Ajoutez l'onduleur hybride Deye dans le Reduxi Configurator comme décrit dans Connecter l'onduleur hybride Deye à Reduxi. Connectez-vous en local au Reduxi Configurator (voir Point 5) et cliquez sur + Add device.
6.2 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Cette action lit une fois l'onduleur hybride Deye et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
7 Vérifier les mesures
7.1 Last measurements
Une fois la communication établie, vérifiez les valeurs des appareils dans le Reduxi Configurator sous Devices.
7.2 Activer le pilotage par Reduxi
Réglez le control type sur AUTO. Les commandes de stratégie n'agissent sur l'appareil qu'à cette condition. Pour définir une stratégie, consultez Stratégies pour le Reduxi Controller.
✓ Résumé
Préparation (points 1 à 2) : préparez l'onduleur hybride Deye, le compteur Grid Tie supplémentaire ou l'émulateur RS485 Reduxi, ainsi que le câblage.
Onduleur hybride Deye (points 3 à 4) : réglez les deux paramètres avancés sur TRUE, réglez Grid_Tie_meter2 sur 9600 bauds et l'esclave 2, et désactivez MI export to Grid.
Ajout dans Reduxi (points 5 à 6) : connectez-vous au Reduxi Configurator, ajoutez l'appareil et testez la communication.
Mise en service (point 7) : vérifiez les mesures et réglez le control type sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Grid_Tie_meter2 ne répond pas | Vérifiez le raccordement des broches (broches 4 et 5), le baudrate 9600 et l'adresse esclave 2. |
| Le PV supplémentaire injecte dans le réseau | Vérifiez que MI export to Grid est sur Disabled (point 3.3). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
