Comment raccorder le système de stockage d'énergie CHINT POWER CPS ES-125kW-261kWh-EU au Reduxi Controller
Intégrez le système de stockage d'énergie C&I de CHINT au Reduxi Controller via Modbus TCP/IP pour une flexibilité maximale et des coûts énergétiques réduits.
Description textuelle de cette image

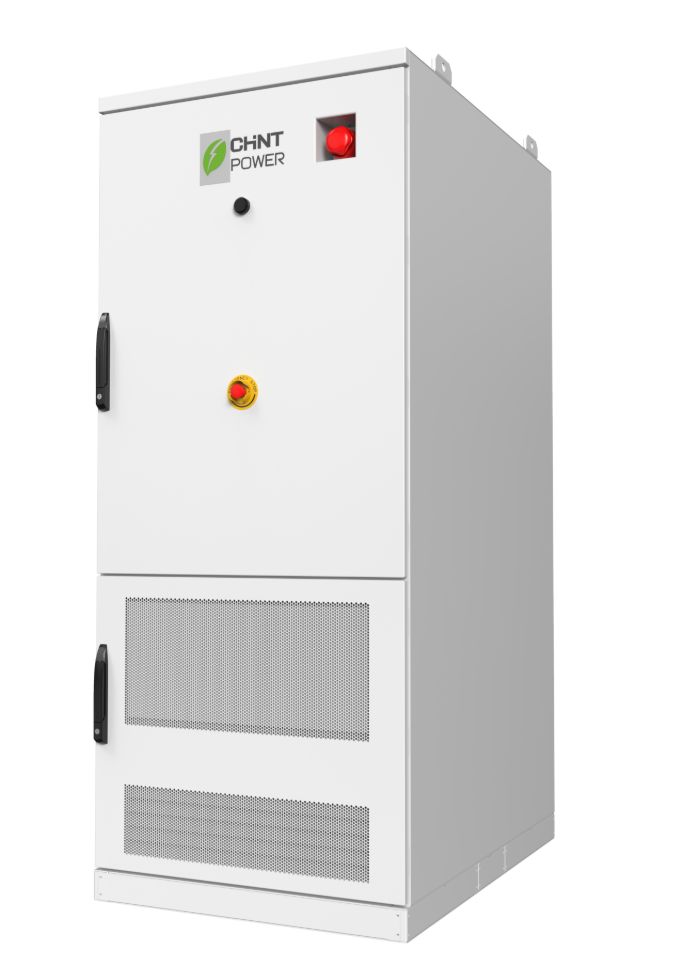

Photo produit (image du fabricant) d'une armoire de stockage d'énergie extérieure blanche, autoportante, avec le logo 'CHINT POWER' (symbole de feuille verte) sur le haut de la porte. Un bouton d'urgence rouge se trouve dans un renfoncement en haut à droite de la face avant et un autre bouton d'arrêt d'urgence rond jaune et rouge au milieu de la porte ; un petit bouton rond noir se trouve sous le logo. La porte a une poignée noire sur le bord gauche. Des grilles de ventilation perforées se trouvent dans la partie basse de la porte et au-dessus du socle. Présentée sur fond blanc.
1 Documentation technique
Les informations clés ci-dessous proviennent de la fiche technique du fabricant pour le CPS ES-125kW/261kWh-EU.
Documents du fabricant :
- Fiche technique – CPS ES-125kW/261kWh-EU (PDF, EN)
- Manuel d'utilisation – édition US, Rev. 1.6 (PDF, EN)
- Manuel d'utilisation, modèle UE – CPS ES-125kW/261kWh-EU, v2.1, avril 2026 (PDF, EN)
- Page produit CHINT POWER – CPS ES-125kW/261kWh-EU
2 Matériel nécessaire
- Reduxi Controller (installé et en ligne)
- Système de stockage d'énergie CHINT CPS ES-125kW-261kWh-EU, mis en service
- Câble Ethernet (Cat5 ou Cat6) pour le port LAN1 du module LEMS
- Réseau local partagé par l'ESS et le contrôleur Reduxi, ou liaison directe par câble avec l'appareil Reduxi
- Adresse IP de l'ESS (vous pouvez la trouver avec le scan réseau dans le Reduxi Configurator)
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Vue d'ensemble & câblage
Le système de stockage d'énergie (ESS) CHINT prend en charge le protocole Modbus TCP pour communiquer avec le contrôleur Reduxi. Raccordez-le avec un câble Ethernet (Cat5 ou Cat6) au même réseau local que le contrôleur Reduxi, ou directement à l'appareil Reduxi. La connexion se fait par le port réseau LAN1 du module LEMS de l'ESS.
Description textuelle de cette image
Schéma de la connexion réseau. Composants : contrôleur Reduxi (boîtier gris avec logo reduxi, libellé 'Controller') ; routeur (routeur Wi-Fi blanc, libellé 'Router') ; icône de globe WWW (Internet) ; armoire ESS CHINT (armoire blanche avec logo CHINT POWER, interrupteur rouge et libellé 'CHINT ESS CPS'). Liaisons : Controller vers Router : ligne continue bleu clair nommée 'Ethernet' ; Router vers CHINT ESS : ligne continue bleu clair nommée 'Ethernet' ; Router vers Internet (WWW) : ligne en pointillés bleu clair.
Description textuelle de cette image
Dessin du fabricant, 'Figure 3-10 LEMS Location'. À gauche : dessin au trait d'une armoire de stockage d'énergie ouverte avec des modules de batterie empilés à gauche et une porte à droite ; le module LEMS sur la porte est mis en évidence par un cadre bleu clair et une ligne de repère nommée 'LEMS'. À droite : une vue agrandie du module LEMS dans un cadre bleu clair, avec un libellé '4n', un port LAN en haut et deux ports nommés 'COM1' et 'COM2'. Une ligne bleu clair va du port du haut à une fiche de câble Ethernet turquoise orientée vers le bas, avec le libellé 'Ethernet'.
4 Configuration de l'appareil sur l'ESS
Deux réglages sur l'ESS le préparent pour Reduxi : la connexion Modbus TCP et le mode de pilotage à distance.
4.1 Modbus TCP
L'ESS prend en charge la communication Modbus TCP pour les EMS tiers tels que Reduxi. La communication passe par le port LAN1 du module LEMS. Dans la plupart des installations, aucune action dédiée “enable Modbus” n'est nécessaire. Après la mise en service, assurez-vous que :
- le LEMS dispose d'une adresse IP valide sur le réseau local,
- Reduxi peut joindre l'appareil par le réseau, et
- le port TCP
502est ouvert sur l'ESS.
Si la communication ne fonctionne pas, vérifiez les paramètres réseau de l'ESMU dans l'interface locale et consultez la documentation ou le support CHINT.
4.2 Paramètres EMS (System remote dispatch)
Pour que Reduxi pilote l'ESS CHINT, ajustez les paramètres dans l'interface web de l'ESS.
Le BMS se trouve à l'intérieur de la porte. Si un mot de passe est demandé lorsque vous activez l'écran tactile, saisissez les données par défaut suivantes :
Nom d'utilisateur : admin · Mot de passe : 12345678
Description textuelle de cette image
Dessin du fabricant, 'Figure 3-8 BMS Location' [tel qu'imprimé sur l'image]. Dessin au trait d'une armoire de stockage d'énergie ouverte avec des modules de batterie empilés à gauche et une porte ouverte à droite. Un carré bleu clair met en évidence un panneau d'affichage à l'intérieur de la porte.
Vous accédez ensuite à la page principale du système.
Description textuelle de cette image
Capture d'écran de l'interface web de l'ESS CHINT POWER. Menu du haut : Home, Setting (mis en évidence par un cadre bleu clair), Monitor, History, Operation, Help ; en haut à droite : bouton Auto, utilisateur admin, langue English. Menu de gauche : Basic parameters (sélectionné), On-grid, Off-grid, Equipment parameters, User management. Onglets : Strategy (sélectionné), Economic, Others. Sous-onglets : Operation (sélectionné), Backup, Fault handling, External ac solar. Champs : Dispatch mode: Self-consumption ; Off-grid to On-grid: Manual ; On-grid to Off-grid: Manual ; Grid first policy: On-grid ; Switch type: Non-seamless. Le sélecteur de page en bas indique la page 1.
Description textuelle de cette image
Capture d'écran de l'interface web de l'ESS CHINT POWER. Menu du haut : Home, Setting (sélectionné), Monitor, History, Operation, Help ; en haut à droite : bouton Auto, utilisateur admin, langue. Menu de gauche : Basic parameters (sélectionné), On-grid, Off-grid, Equipment parameters, User management. Onglets : Strategy (sélectionné), Economic, Others. Sous-onglets : Operation (sélectionné), Backup, Fault handling, External ac solar. Champs : Dispatch mode: Self-consumption (texte coupé en 'Self-consumptio') avec la flèche de la liste déroulante mise en évidence par un cadre bleu clair ; Off-grid to On-grid: Manual ; On-grid to Off-grid: Manual ; Grid first policy: On-grid ; Switch type: Non-seamless. Le sélecteur de page en bas indique la page 1.
Description textuelle de cette image
Capture d'écran de la boîte de dialogue 'Modify parameter' de l'interface web de l'ESS CHINT (croix de fermeture en haut à droite). Champ : Dispatch mode (obligatoire) avec la liste déroulante fermée, valeur 'Self-consu.' (coupée). La liste ouverte affiche : No control ; System remote dispatch (mis en évidence par un cadre bleu clair) ; Device remote dispatch ; Self-consumption (en vert, valeur actuelle) ; TOU ; Remote plan dispatch ; Peak shaving ; une entrée supplémentaire coupée en bas. Un bouton vert est en partie caché derrière la liste ; la page à l'arrière-plan est grisée.
5 Se connecter à l'interface web de Reduxi
L'appareil s'ajoute dans le Configurator, l'interface web du Reduxi Controller. Vous ne l'ajoutez ni dans l'application Reduxi elle-même, ni dans Reduxi Cloud. Vous pouvez l'ouvrir de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
reduxi.app), ouvrez le site, allez à Manage location → OEM devices et cliquez sur Activate tunnel connection. Confirmez avec OK, patientez environ 30 secondes et cliquez sur Go to controller. Le Configurator s'ouvre dans un nouvel onglet sans mot de passe.http://reduxi.local. Vous trouverez l'adresse IP dans la liste des appareils de votre routeur ou dans l'app Reduxi sous Reduxi devices.admin · Mot de passe : admin (par défaut à la livraison). Si le mot de passe a été modifié lors de l'installation, utilisez celui-ci. Ce n'est pas le mot de passe de votre compte Reduxi.Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
admin n'est pas celle de votre compte Reduxi. reduxi.local ne fonctionne que sur le même réseau que le contrôleur.6 Ajouter l'ESS CHINT à Reduxi
Une fois l'ESS raccordé et configuré (voir Point 4) et le Configurator ouvert (voir Point 5), enregistrez-le comme nouvel appareil (CHINT CPS ES-125kW-261kWh-EU).
6.1 Paramètres de base
Hybrid Inverter. Sélectionnez Type : CHINT CPS ES-125kW-261kWh-EU. Nommez l'appareil comme vous le souhaitez, par exemple Chint Power ESS.Description textuelle de cette image
Capture d'écran de la barre latérale du Reduxi Configurator. En-tête : logo reduxi Configurator. La section Devices (avec une icône moins) répertorie : Iskraemeco AM550 (icône de pylône électrique) et deux entrées avec des icônes de soleil et sans nom visible. En bas se trouve un bouton Add device avec un signe plus, entouré d'un rectangle cyan.
Description textuelle de cette image
Capture d'écran de l'étape 1 'Basic settings' de l'assistant du Reduxi Configurator (étape 2 'Communication channel' grisée). Formulaire : Device type * : Hybrid inverter ; Type * : CHINT CPS ES-125kW-261kWh-EU ; Name * : Chint Power ESS. Boutons : Back, Next.
6.2 Paramètres de communication
À l'étape suivante, vous configurez le canal de communication, indispensable à une bonne communication Modbus TCP/IP. Il établit la liaison entre le contrôleur Reduxi et l'ESS CHINT.
| Paramètre | Valeur |
|---|---|
| Connexion | TCP/IP |
| IP | Adresse IP de l'ESS CHINT (vous pouvez scanner le réseau pour trouver l'adresse IP souhaitée) |
| Port | 502 |
| Modbus unit ID | Le même ID que celui défini sur l'onduleur (par défaut : 1) |
| Control mode | Choisissez les modes EMS utilisés pour piloter l'EMS |
| Compteur d'électricité et PV raccordés ou non | Réglez sur oui si le compteur d'électricité et le PV sont raccordés directement à l'ESS |
Description textuelle de cette image
Capture d'écran de l'étape 2 'Communication channel' de l'assistant du Reduxi Configurator (étape 1 'Basic settings' terminée), intitulée 'Communication channel and device configuration'. Champs : Connection * : TCP/IP ; IP * : vide, avec le bouton 'Scan for IP' ; Port * : 502 ; Modbus unit ID * : 1 ; Control mode * : EMS by inverter ; Is electricity meter installed? : bouton Yes ; Is PV installed? : bouton Yes. Boutons : Back, Test communication, Done.
6.3 Tester la communication
Sous les champs du canal de communication, cliquez sur Test communication. Il lit une fois l'appareil et n'enregistre rien, et il vérifie que la connexion Modbus TCP/IP entre les appareils fonctionne. Si le test est concluant, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
Description textuelle de cette image
Capture d'écran de la boîte de dialogue 'Test communication' du Reduxi Configurator (croix de fermeture en haut à droite). Texte en vert : 'Successful readout from device'. Valeurs : Battery active power: 0.0 W ; Battery current: 0.0 A ; Battery export active energy: 0 Wh ; Battery import active energy: 38000000 Wh ; Battery max. active power: 750000.0 W ; Battery state name: STANDBY null ; Battery state of charge: 10.0 % ; Battery temperature: 28.0 °C ; Battery voltage: 830.9333 V ; Error: false null ; Inverter active power: 0.0 W ; Inverter max. power: 750000.0 W ; Inverter min. power: -750000.0 W ; Operating mode: ON_GRID null ; State name: STANDBY null ; Additional parameter - BATTERY_SOH: 100.0. Bouton : Close.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée Test communication avec une croix de fermeture en haut à droite. Message en texte rouge : Unable to communicate with device. Bouton foncé en bas à droite : Close.
Si le test échoue, vérifiez le câblage réseau, les paramètres IP et les paramètres du contrôleur Reduxi, puis réessayez.
7 Vérifier les mesures
7.1 Vérifier les mesures
Vérifiez les valeurs mesurées de l'appareil et si la communication fonctionne correctement sous Devices → Chint Power ESS → Last measurements.
Description textuelle de cette image
Capture d'écran de la page d'appareil du Reduxi Configurator, onglet 'Last measurements' sélectionné (autres onglets : Analyze, Archive, Details). Carte 'Control type' : boutons Auto (sélectionné) et Manual. Carte 'Battery', lignes (libellé : valeur) : Active power: 0.0 ; Current: 0.00 A ; Voltage: 830.93 V ; Battery state: STANDBY ; State of charge: 10.00 % ; ligne suivante : 10.00 % ; Capacity: 156.6 ; Max capacity: 1,566.0 ; ligne suivante : 100.00 % ; Import active energy: 38,000.00 ; Temperature: 28.00 ; Export active energy: 0.0 ; ligne suivante : 0.0 ; Max. active power: 750.0 ; Active power setpoint: 0.0. Carte 'Inverter', lignes : Active power: 0.0 ; Max. active power: 750.0 ; Min. active power: -750.0 ; State: STANDBY ; Error: OFF ; Operating mode: ON_GRID. Carte 'Other' : Communication error: OFF ; Control type: AUTO ; Mode name setpoint: SETPOINT. Chaque valeur porte un horodatage.
7.2 Activer le pilotage par Reduxi
Pour un pilotage avancé, intégrez l'appareil aux modes d'optimisation du système Reduxi. Sous Devices → Chint Power ESS dans le Reduxi Configurator, réglez le type de pilotage sur AUTO pour que les commandes de la stratégie agissent sur la batterie.
Pour obtenir une flexibilité maximale et réduire les coûts énergétiques grâce aux prix dynamiques et aux tarifs dynamiques, définissez votre stratégie comme décrit dans Stratégies pour le Reduxi Controller.
Une fois l'appareil ajouté avec succès, vous pouvez le surveiller et le piloter via l'application Reduxi.
✓ Résumé
Préparation (points 1 à 3) : lisez les documents du fabricant, préparez le câble Ethernet et un ordinateur portable ou une tablette, et raccordez le port LAN1 du module LEMS au réseau local du contrôleur Reduxi.
ESS CHINT (point 4) : assurez-vous que le LEMS dispose d'une adresse IP valide et que le port TCP 502 est ouvert, puis activez System remote dispatch dans les paramètres de l'ESS.
Ajout à Reduxi (points 5 et 6) : ouvrez le Configurator, ajoutez l'appareil avec le type CHINT CPS ES-125kW-261kWh-EU, saisissez l'adresse IP, le port 502 et le Modbus unit ID (par défaut 1), et lancez Test communication.
Mise en service (point 7) : vérifiez les mesures sous Last measurements et réglez le type de pilotage sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Test communication affiche “Unable to communicate with device”, appareil hors ligne | Vérifiez le câblage réseau, les paramètres IP et les paramètres du contrôleur Reduxi. Vérifiez que l'ESS est joignable, que l'adresse IP, le port 502 et le Modbus unit ID sont corrects et que Modbus TCP est disponible sur l'ESS (voir Point 4). |
| Aucune communication alors que le câble est branché | Vérifiez que le LEMS dispose d'une adresse IP valide sur le réseau local, que Reduxi peut joindre l'appareil et que le port TCP 502 est ouvert sur l'ESS. Vérifiez les paramètres réseau de l'ESMU dans l'interface locale et consultez la documentation ou le support CHINT. |
| L'écran tactile demande un mot de passe | Saisissez les données par défaut : nom d'utilisateur admin · mot de passe 12345678. |
| Les commandes de Reduxi n'ont aucun effet sur la batterie | Vérifiez que System remote dispatch est activé sur l'ESS (voir Point 4) et que le type de pilotage dans Reduxi est réglé sur AUTO (voir Point 7). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a probablement été modifié lors de l'installation : demandez-le à l'installateur. Le mot de passe du compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Vous n'êtes pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou le tunnel. |
