Intégrez le CHINT C&I ESS avec le contrôleur Reduxi via Modbus TCP/IP pour une flexibilité, des coûts et des réductions d'énergie maximales.

1. Documentation Chint Power

CPS ES-125kW-261kWh-EU:

Fiche technique

Manuel d'utilisation

2. Comment connecter Chint Power ESS

2.1 Connexion physique

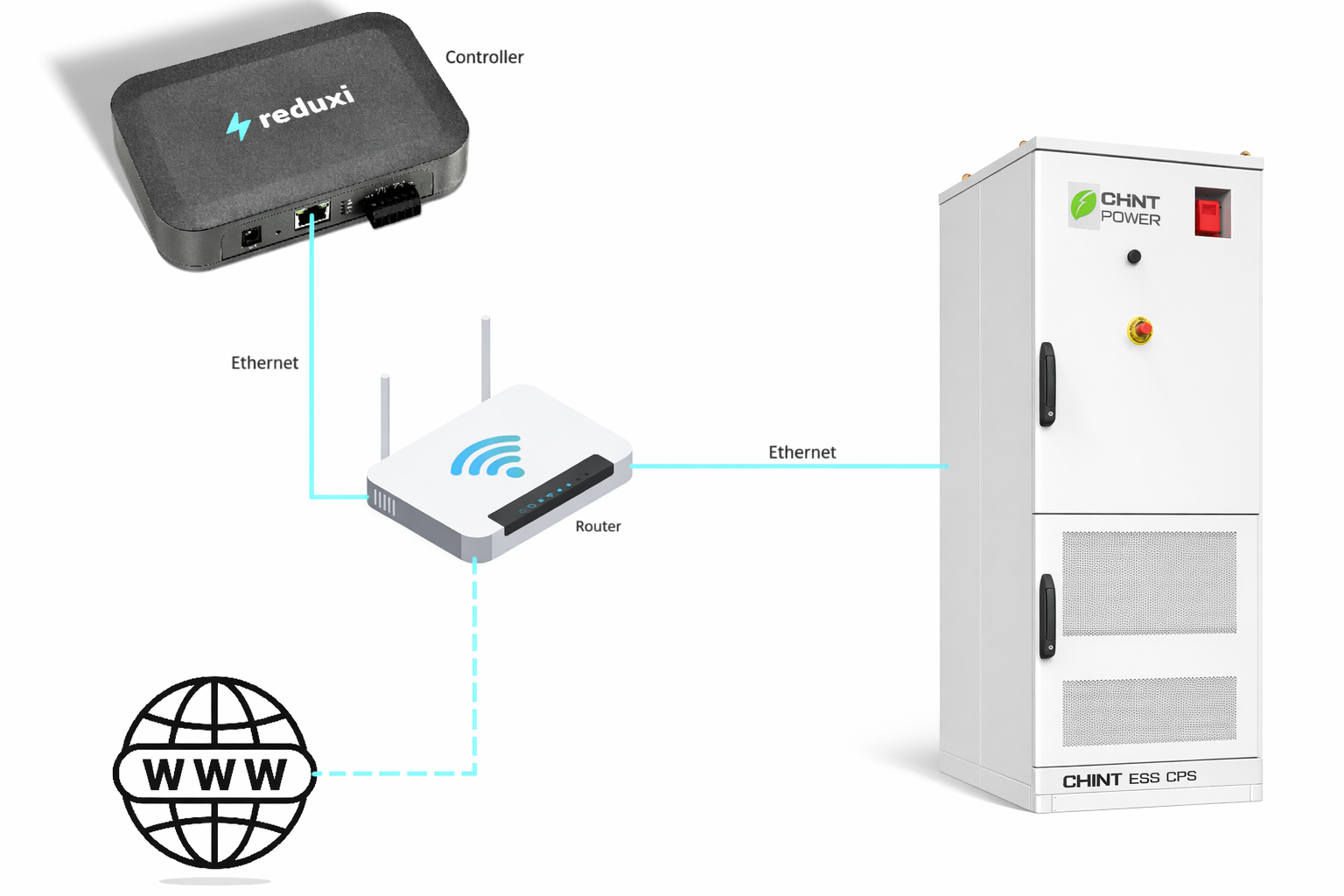

Le système de stockage d'énergie (ESS) CHINT prend en charge le protocole Modbus TCP pour la communication avec le contrôleur Reduxi. Il doit être connecté via un câble Ethernet (Cat5 ou Cat6) au même réseau local que le contrôleur Reduxi, ou directement au périphérique Reduxi. La connexion s'effectue via le port réseau LAN1 du module LEMS de l'ESS.

2.2 Activer la communication

2.2.1 Modbus TCP

Le système ESS prend en charge la communication Modbus TCP pour les EMS/Reduxi tiers. La communication s'effectue via le port LAN1 du module LEMS. Dans la plupart des installations, aucune action dédiée « activer Modbus » n'est requise. Après la mise en service, assurez-vous que:

• le LEMS a une adresse IP valide sur le réseau local,
• Reduxi peut atteindre l'appareil sur le réseau, et
• Le port TCP 502 est ouvert sur l'ESS

Si la communication ne fonctionne pas, vérifiez les paramètres réseau de l'ESMU dans l'interface locale et consultez la documentation/support CHINT.



2.2.2 Paramètres EMS (mode de répartition à distance du système)

Pour que Reduxi puisse contrôler le Chint ESS, les paramètres de l'interface Web doivent être ajustés.

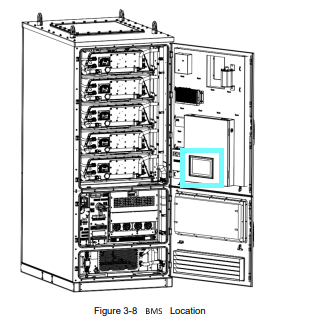

Le BMS est situé à l'intérieur de la porte. Si un mot de passe vous est demandé lors de l'activation par contact, les données suivantes doivent être saisies par défaut:

Nom d'utilisateur: admin
Mot de passe: 12345678

Ensuite, vous serez redirigé vers la page principale du système.

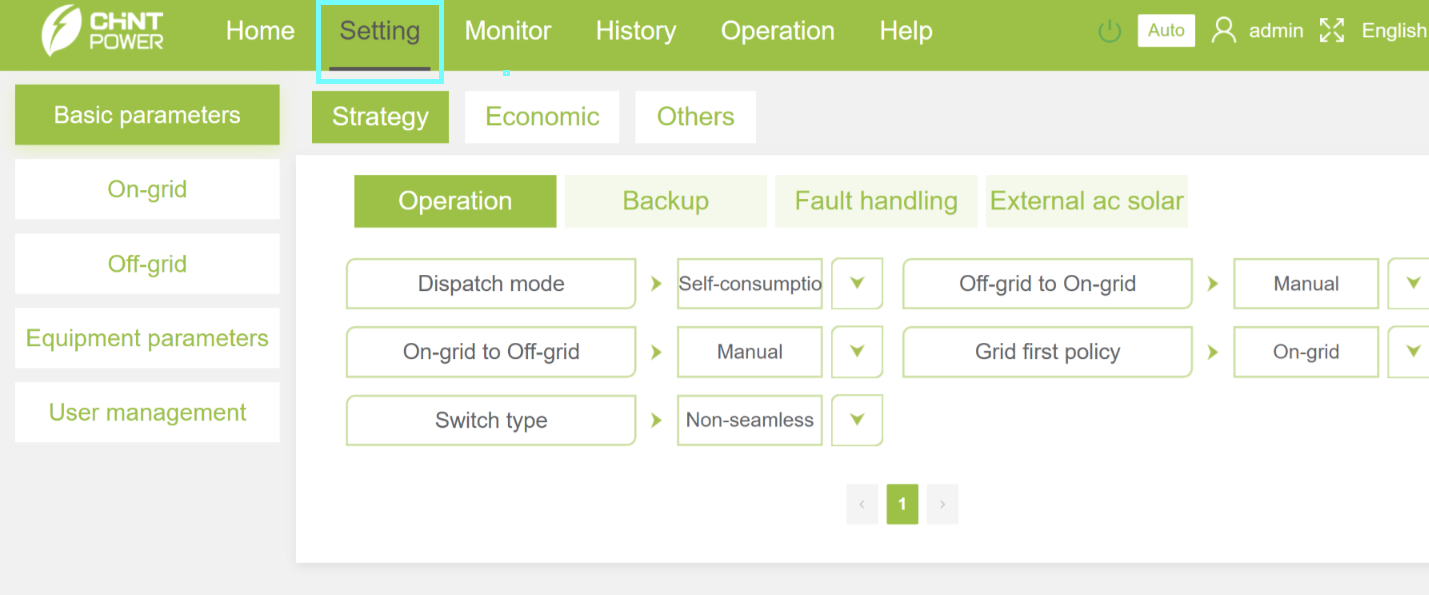

1. Allez dans le sous-menu "Paramètres":

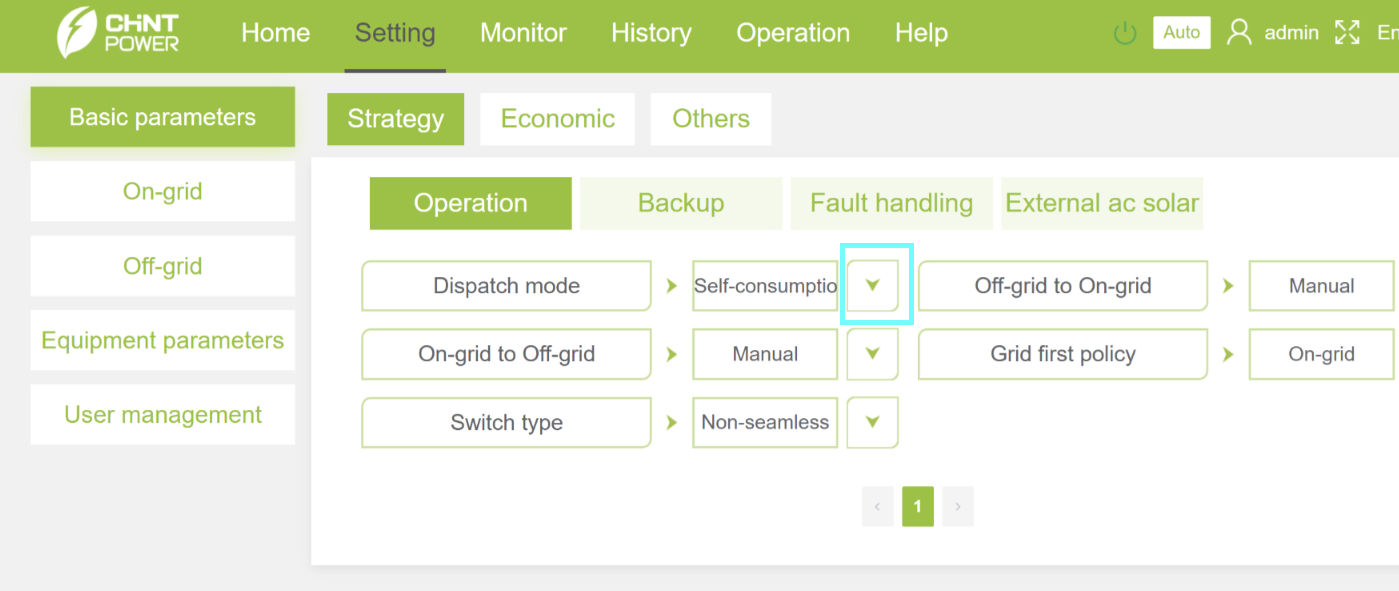

2. Sélectionnez "Mode de répartition":

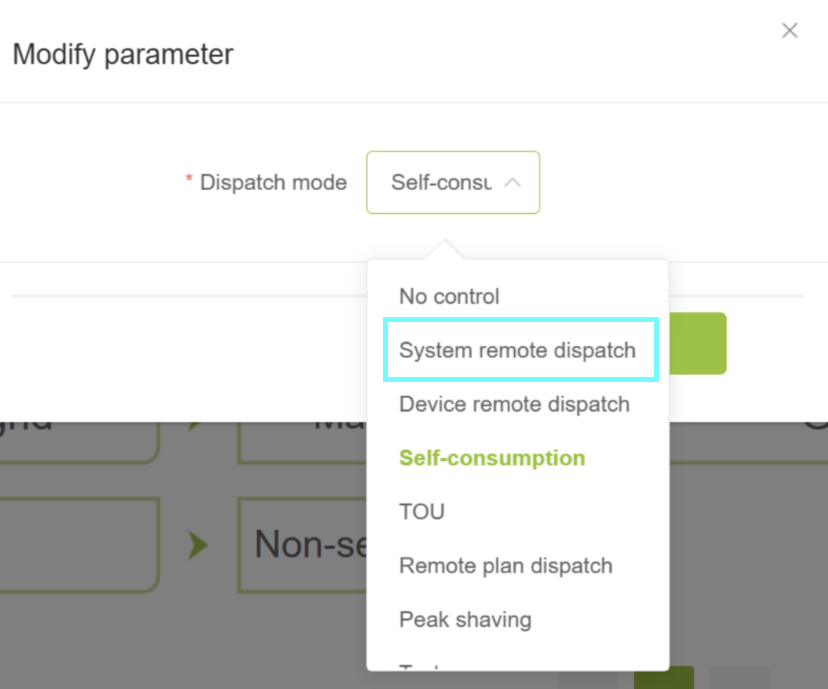

3. activer "Répartition à distance du système"




3. Ajouter Chint Power ESS dans Reduxi Configurator

Après avoir connecté le Reduxi et le périphérique ESS, vous pouvez l'enregistrer comme un nouvel appareil (CHINT CPS ES-125kW-261kWh-EU).

3.1 Ajouter un périphérique

Tout d'abord, connectez-vous au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton 'Ajouter un périphérique'.

3.2 Sélectionnez CHINT CPS ES-125kW-261kWh-EU

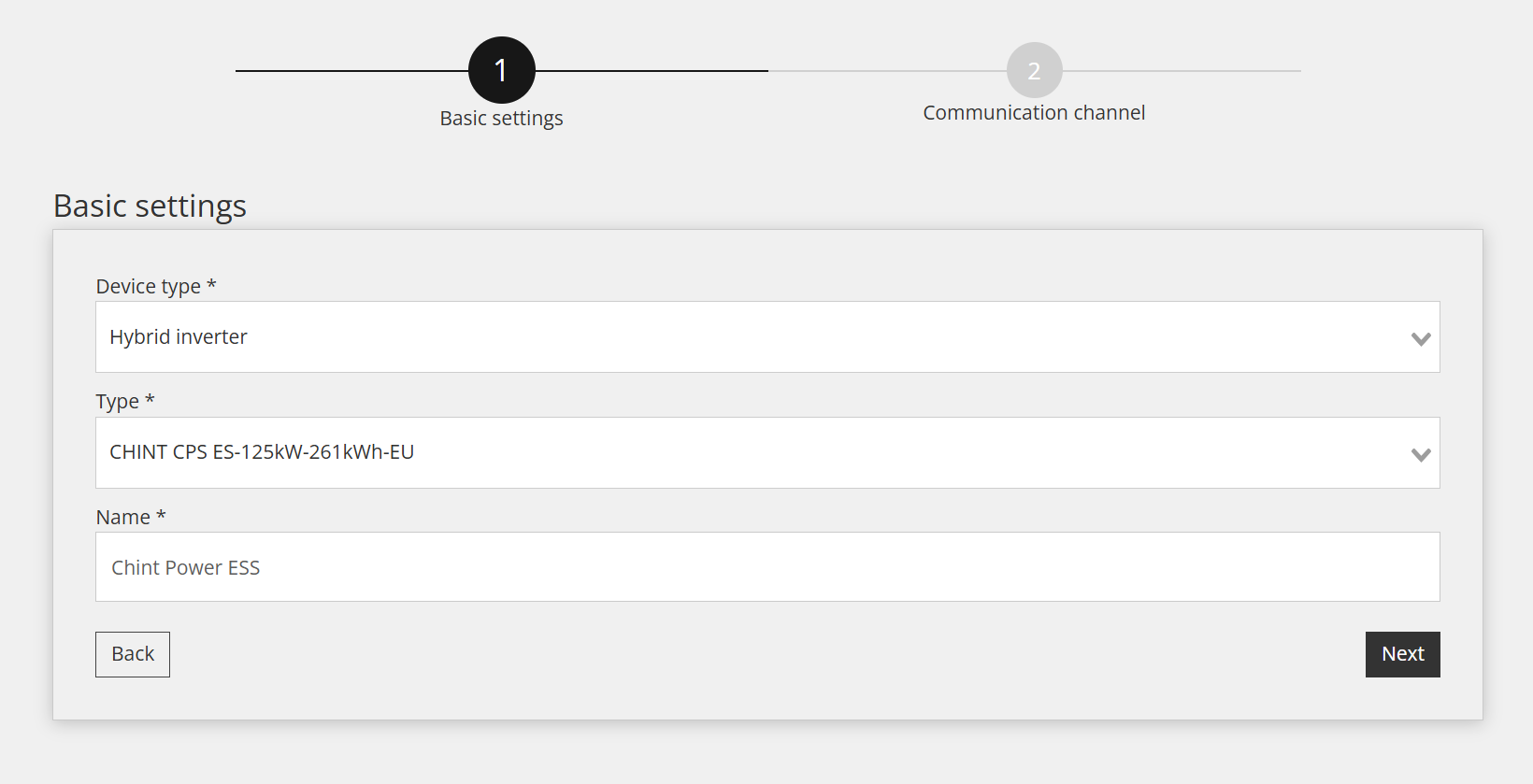

Dans la première étape, les paramètres de base sont définis:

• Sélectionnez Type de périphérique: Onduleur hybride,
• Sélectionnez Type: CHINT CPS ES-125kW-261kWh-EU,
• Nommez l'appareil comme vous le souhaitez, par exemple: Chint Power ESS

3.3 Configuration du périphérique pour le canal de communication

La troisième étape consiste à configurer le canal de communication, ce qui est essentiel pour une communication Modbus TCP/IP appropriée. Dans cette étape, la liaison de communication entre le contrôleur Reduxi et le périphérique Chint Power ESS est établie.

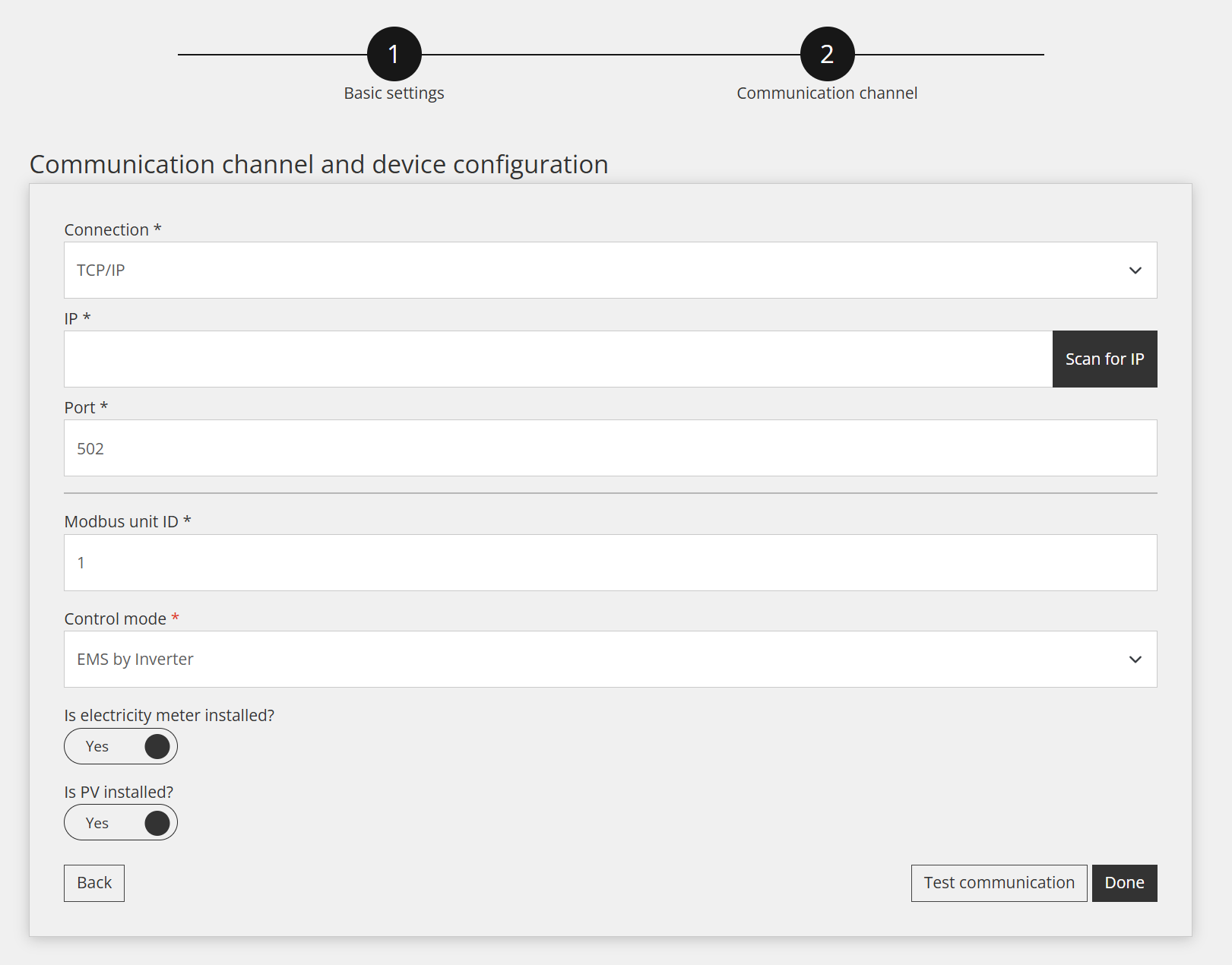

Les paramètres du canal de communication sont affichés ci-dessous:

• Connexion: TCP/IP
• IP: Entrez l'adresse IP du Chint Power ESS (vous pouvez scanner le réseau pour trouver l'adresse IP souhaitée)
• Port: 502
• ID d'unité Modbus: C'est le même ID que celui défini sur l'onduleur (par défaut 1)
• Mode de contrôle: Choisissez les modes EMS qui doivent être utilisés pour contrôler l'EMS.
• Le compteur d'électricité et le PV sont-ils connectés: Définissez sur oui si le compteur d'électricité et le PV sont connectés directement au périphérique ESS.

3.4 Tester la communication

Sous tous les champs du canal de communication mentionnés à l'étape précédente, il y a un bouton "Tester la communication". Ce bouton est utilisé pour vérifier si la connexion Modbus TCP/IP entre les périphériques fonctionne correctement.

Réponse réussie (exemple):

Réponse infructueuse (exemple):

Dans ce cas, vérifiez le câblage réseau, les paramètres IP et les paramètres du contrôleur Reduxi, puis réessayez.

3.5 Lectures depuis le périphérique

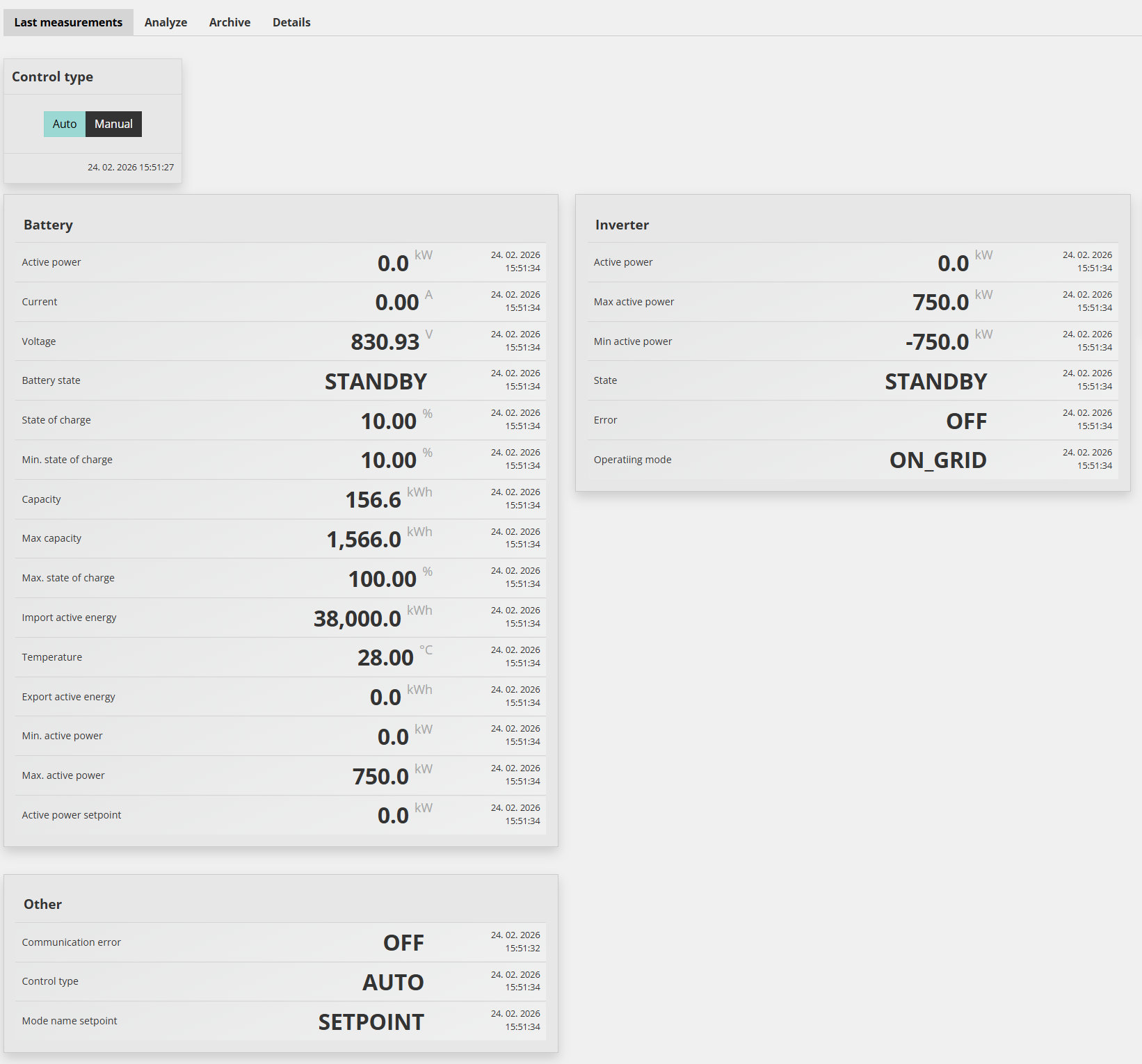

Cette section vous montre comment vérifier les valeurs mesurées de l'appareil et s'il communique correctement. Cela peut être fait sous "Périphériques /Chint Power ESS /Dernière mesure."

Pour un contrôle avancé, intégrez le périphérique dans les modes d'optimisation du système Reduxi. Sous Périphériques /Chint Power ESS dans le configurateur Reduxi, le type de contrôle doit être défini sur AUTO afin que les commandes de stratégie affectent la batterie.

Pour obtenir une flexibilité maximale et une réduction des coûts énergétiques par rapport aux prix dynamiques et aux tarifs dynamiques, veuillez suivre les instructions sur la façon de définir la stratégie sur ce lien: Stratégies pour le contrôleur Reduxi.

Après avoir ajouté l'appareil avec succès, il peut être surveillé et contrôlé via l'application Reduxi.
