ÉTAPE 1 : Exigences pour connecter Goodwe à Reduxi
Pour activer la communication avec Reduxi via Modbus TCP, vous avez besoin de ce qui suit :
- Dongle de cybersécurité Goodwe 2.0
- Activer Modbus TCP sur l'appareil Goodwe via SEMS +
- L'adresse IP de l'appareil Goodwe
Nous vous recommandons fortement de toujours passer à un Dongle de cybersécurité Goodwe 2.0 lors de l'installation de Reduxi. Si vous utilisez les versions 1.0 ou 2.0 du dongle, les fonctionnalités du système peuvent être limitées.
ÉTAPE 2 : MISE À JOUR DU DONGLE GOODWE, DE L'ONDULEUR ET DU BMS
Avant de commencer l'installation de Reduxi, il est crucial de mettre à jour le dongle Goodwe, l'onduleur et le BMS vers la dernière version du firmware.
Vous trouverez ci-dessous un tableau des exigences minimales de firmware pour les différents types de dongles et d'onduleurs Goodwe.
ÉTAPE 3 : Activer Modbus TCP sur l'appareil Goodwe
Ce processus diffère selon le type de dongle installé sur le site. Nous recommandons fortement l'installation d'un dongle Goodwe 2.0 de cybersécurité. Voici un résumé pour chaque dongle.
| Dongle WiFi/LAN 1.0 | Dongle WiFi/LAN 2.0 | Dongle de cybersécurité 2.0 |
|
Dans ce cas, Modbus TCP doit être activé par le Support Après-Vente GoodWe. Pour ce faire, envoyez un e-mail à : service.se@goodwe.com
|
Dans ce cas, Modbus TCP doit être activé par le Support Après-Vente GoodWe. Pour ce faire, envoyez un e-mail à : service.se@goodwe.com
|
Si le numéro de série commence par 72100, il s'agit de la version avec cybersécurité Dans ce cas, Modbus TCP est activé via l'application SEMS+.
|
3.1 Comment activer Modbus TCP sur le dongle Cybersecurity 2.0
NOTE IMPORTANTE : Modbus TCP ne peut pas être activé sur le dongle Cybersecurity 2.0 par le support GoodWe. Ceci ne peut être fait que via l'application SEMS+ sur site.
Connectez-vous à l'onduleur Goodwe via l'application SEMS+. Télécharger depuis le QR-Code ci-dessous :
 |
 |
Sur l'application SEMS+ :
- Appuyez sur Paramètres en bas de la page principale.
- Appuyez sur Confidentialité et Sécurité.
- Activez le Modbus TCP.
ÉTAPE 4 : Trouver et définir une adresse IP statique sur Goodwe
Ensuite, l'adresse IP doit être définie. Nous recommandons d'utiliser une adresse IP fixe (statique).
Sur l'application SEMS+ :
- Appuyez sur Paramètres en bas de la page principale.
- Appuyez sur WLAN/LAN.
-
Si le commutateur DHCP est activé, veuillez le désactiver et saisir manuellement les données appropriées à votre réseau.
Remarque : notez l'adresse IP pour plus tard.
ÉTAPE 5 : Ajouter un appareil GoodWe sur Reduxi
5.1 Ajouter un appareil
Tout d'abord, connectez-vous au configurateur Reduxi local et ajoutez un nouvel appareil en cliquant sur le bouton 'Ajouter un appareil'.
5.2 Sélectionner l'onduleur hybride GoodWe
Dans la première étape, les paramètres de base sont définis :
- Sélectionnez le type d'appareil : Onduleur hybride,
- Sélectionnez le Type : Onduleur de stockage d'énergie GoodWe HV,
- Nommez l'appareil vous-même.

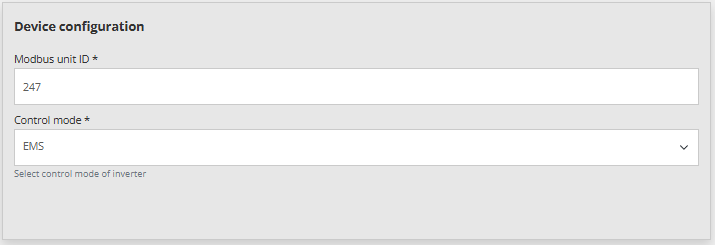

5.3 Configuration de l'appareil pour le canal de communication
La deuxième étape consiste à configurer le canal de communication, essentiel pour une communication Modbus TCP correcte. Dans cette étape, le lien de communication entre le contrôleur Reduxi et l'onduleur hybride GoodWe est établi.

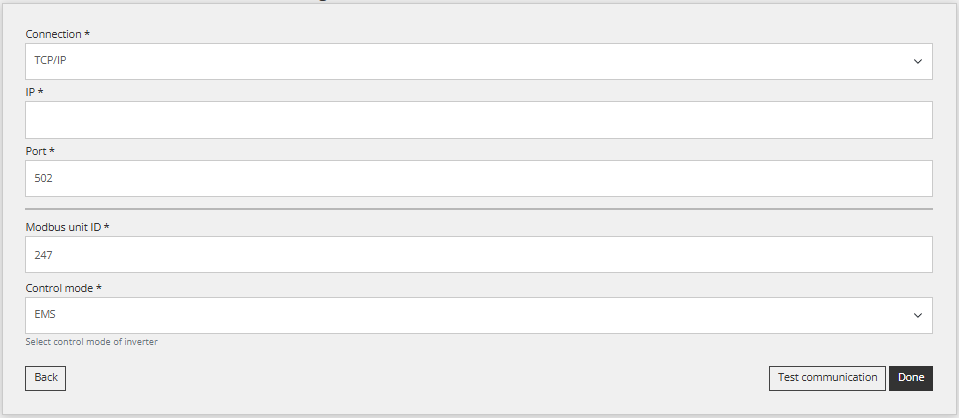

Les paramètres du canal de communication sont affichés ci-dessous :
Remarque : Définissez l'adresse IP de l'onduleur qui a été configurée précédemment.
5.4 Tester la communication
Sous tous les champs du canal de communication mentionnés à l'étape précédente, il y a un bouton "Tester la communication". Ce bouton sert à vérifier si la connexion Modbus TCP entre les appareils fonctionne correctement.
Réponse réussie (exemple) :
5.5 Lectures de l'appareil
Le but de ce point est de montrer comment vérifier les lectures de l'appareil. Cela se fait sous 'Appareil (Onduleur hybride GoodWe)/Dernière mesure'.
Une fois l'appareil ajouté avec succès via le configurateur, il peut être surveillé via l'application cloud Reduxi.
