Comment raccorder un Sunwoda Energy SW12KH3UT tout-en-un (RJ45-RS485) au Reduxi Controller
Raccordez le Sunwoda Energy SW12KH3UT ALL IN ONE au Reduxi Controller via RS485 (RJ45) et Modbus RTU.
Description textuelle de cette image

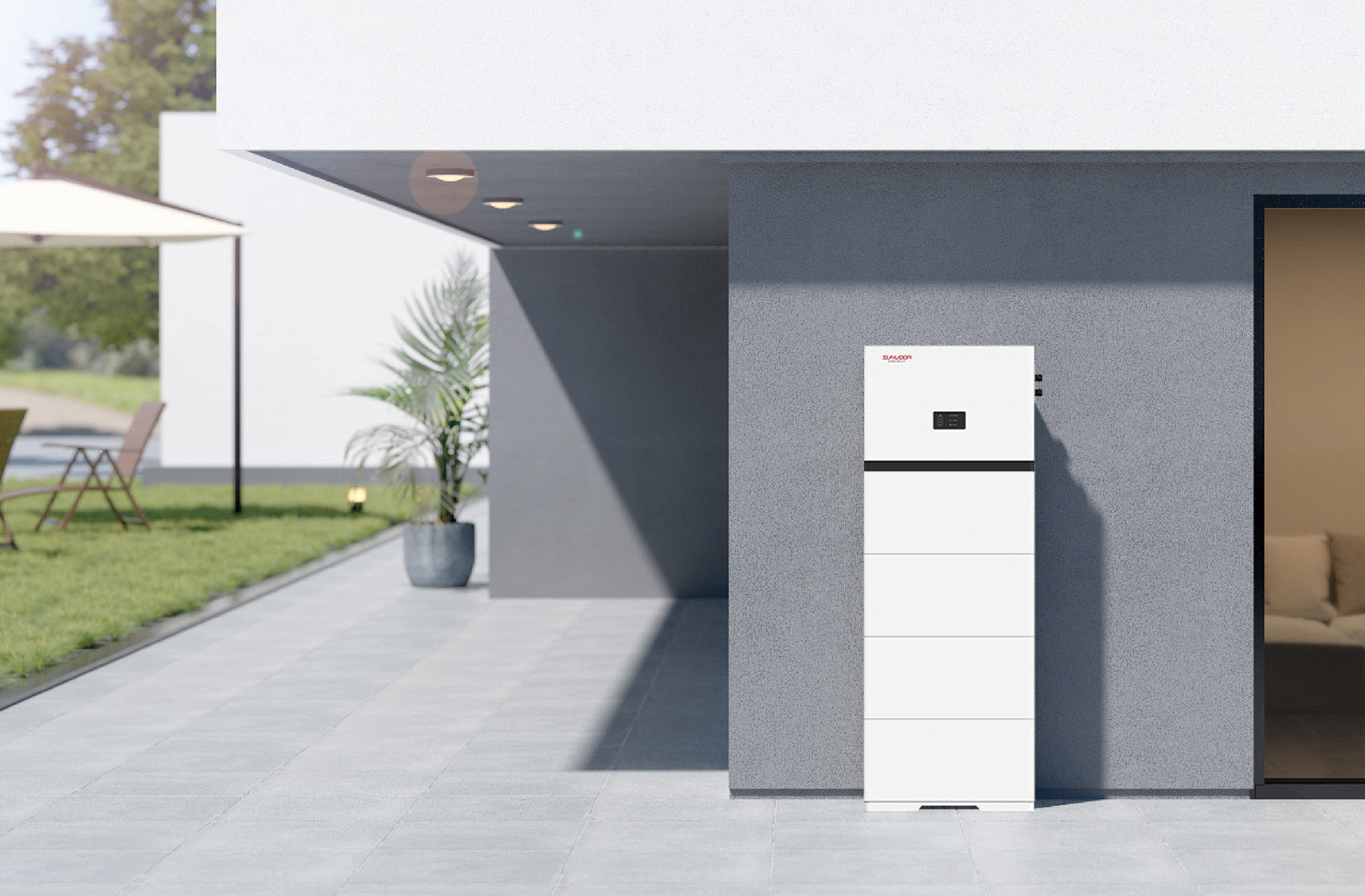

Photo produit (image du fabricant) d'un grand système de stockage d'énergie domestique blanc, posé au sol, avec un petit écran près du haut, un empilement de modules de batterie blancs et un petit logo sur le module du haut. Il se trouve à l'extérieur sur une terrasse dallée grise contre le mur gris d'une maison, avec une pelouse, une chaise de jardin et une plante à gauche et une porte vitrée ouverte à droite.
1 Documentation technique
Sunwoda publie les documents SunESS Power sur la page produit.
- Page produit SunESS Power – Page produit de Sunwoda Energy avec téléchargements
- Manuel d'utilisation SunESS Power (PDF) – Manuel d'utilisation V1.4
- Quick Installation Guide (PDF) – Guide d'installation rapide
- Brochure SunESS Power (PDF) – Présentation du produit
2 Matériel nécessaire
Vous avez besoin des composants suivants :
- Reduxi Controller
- Sunwoda Energy SW12KH3UT ALL IN ONE
- Câble réseau standard (RJ45), préparé comme décrit au Point 3
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Raccorder le Reduxi Controller au Sunwoda ALL IN ONE
3.1 Préparer le câble de communication
Utilisez un câble réseau standard (RJ45). Les couleurs des fils suivent ce brochage :
| Pin | Couleur du fil | Fonction |
|---|---|---|
| 1 | blanc-orange | |
| 2 | orange | |
| 3 | blanc-vert | |
| 4 | bleu | |
| 5 | blanc-bleu | |
| 6 | vert | |
| 7 | blanc-marron | RS485 A |
| 8 | marron | RS485 B |
Description textuelle de cette image
Dessin technique au trait d'un connecteur RJ45 en quatre vues, de gauche à droite : la prise vue de face avec les numéros de broche '1' en haut et '8' en bas, une fiche vue de face, une fiche vue de dessus, et une fiche avec un câble, un manchon et un loquet. Sans couleurs ni autres libellés.
3.2 Accéder au connecteur
Sur l'appareil ALL IN ONE, ouvrez le capot de protection (port de maintenance).
Description textuelle de cette image
Photo de la face de raccordement d'un Sunwoda tout-en-un blanc. Une étiquette blanche avec un texte rouge 'Open the maintenance port' pointe vers une petite plaque rectangulaire à deux vis, entourée d'un rectangle rouge, située au milieu du bas du boîtier. Autres éléments visibles : connecteurs PV sur le côté gauche, deux commutateurs rotatifs noirs en haut, un connecteur rond bleu en haut à droite, deux presse-étoupes noirs et un câble à droite, et une bande d'aération perforée tout en bas.
3.3 Raccordement RS485
Raccordez le port LAN (RJ45) de l'appareil ALL IN ONE au Reduxi Controller avec le câble réseau préparé.
Description textuelle de cette image
Photo de la zone de raccordement d'un Sunwoda tout-en-un blanc avec des libellés rouges sur des cadres blancs. Le libellé 'Connect the network cable to theLAN port' [tel qu'imprimé] pointe vers une prise de port LAN (contour rouge) où un câble réseau bleu est branché. Un second libellé 'Brown and white Brown' [tel qu'imprimé] pointe vers une zone entourée de rouge où l'autre extrémité du câble bleu est raccordée, avec ses fils, à un bornier à vis vert d'un adaptateur USB-série bleu dont une LED rouge est allumée. Sont aussi visibles : un connecteur rond noir, un connecteur rond bleu en haut à droite, des presse-étoupes, un bouton rond argenté à gauche, un objet jaune en bas à droite et une bande d'aération perforée en bas.
Brochage RS485 :
- Broche 7 (blanc-marron) : RS485 A
- Broche 8 (marron) : RS485 B
4 Configurer le Sunwoda ALL IN ONE
4.1 Régler le commutateur DEBUG
À côté du port RJ45 de l'onduleur, repérez le commutateur DEBUG. Placez-le en position 2 (ON).
Description textuelle de cette image
Photo en gros plan d'une carte électronique verte avec une prise USB-A blanche à gauche (libellés imprimés 'USB' et 'U4' à côté) et un petit commutateur à glissière à côté. Le marquage de la carte indique 'SW3' à côté du commutateur, le mot 'debug', les chiffres '1' et '2' près des positions du commutateur et 'M3' à côté d'une vis en bas à droite. Une partie de bornier verte est visible en haut. La position du commutateur est un petit curseur noir entre les deux positions.
4.2 Paramètres de communication RS485
| Paramètre | Valeur |
|---|---|
| Débit en bauds | 57600 |
| Format des données | 1 bit de start, 8 bits de données, pas de parité, 1 bit de stop |
4.3 Paramètres Modbus RTU
| Paramètre | Valeur |
|---|---|
| Adresse de communication |
1 à 247 (par défaut : 1) |
| Fonctions prises en charge |
03H, 04H, 10H
|
| Plage de registres en lecture seule |
0 to 1500
|
| Plage de registres en lecture/écriture |
0 to 1000
|
5 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
6 Ajouter le Sunwoda ALL IN ONE à Reduxi
Suivez ces étapes pour ajouter un nouvel appareil ou pour en modifier un existant.
6.1 Paramètres de base
Connectez-vous localement au Reduxi Configurator du contrôleur (voir Point 5) et appuyez sur le bouton Add device. Sélectionnez ensuite l'appareil à ajouter sous Basic settings.
Description textuelle de cette image
Capture d'écran du menu de gauche du Reduxi Configurator sous le logo reduxi Configurator. Entrées de menu : Devices (dépliée, avec un signe moins) contenant le bouton '+ Add device' (contour) ; Strategies (signe plus) ; Utility Rate Plan ; Settings (signe plus). Le côté droit est un fond blanc vide.
À la première étape, configurez les paramètres de base de l'appareil :
- Device type : choisissez le type d'appareil
- Type : choisissez le type
- Name : un nom de votre choix
Description textuelle de cette image
Capture d'écran de l'étape 1 'Basic settings' de l'assistant du Reduxi Configurator (étape 2 'Communication channel' grisée). Formulaire avec tous les champs vides : Device type * : liste déroulante vide ; Type * : liste déroulante vide (grisée) ; Name * : vide. Boutons : Back, Next.
Appuyez sur Next.
6.2 Paramètres de communication
Saisissez les paramètres de communication de l'appareil. Utilisez les valeurs du Point 4 :
| Paramètre | Valeur |
|---|---|
| Connexion | Local serial port |
| Port | Le port du Reduxi Controller sur lequel vous avez raccordé le câble |
| Débit en bauds | 57600 bits/s |
| Data bits | 8 |
| Stop bits | 1 |
| Parity | None |
| Modbus unit ID | Par défaut 1 (plage de 1 à 247) |
6.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Il lit une fois le Sunwoda ALL IN ONE et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
7 Vérifier les mesures
7.1 Last measurements
Une fois la communication établie, vérifiez les valeurs sous Devices – your Sunwoda device – Last measurement dans le Reduxi Configurator comme test supplémentaire.
✓ Résumé
Préparation (points 1 et 2) : procurez-vous les documents Sunwoda. Préparez le Reduxi Controller, le Sunwoda ALL IN ONE et un câble réseau RJ45 standard.
Sunwoda ALL IN ONE (points 3 et 4) : câblez RS485 A sur la broche 7 et RS485 B sur la broche 8 du câble RJ45. Raccordez-le au port LAN. Placez le commutateur DEBUG en position 2 (ON).
Ajout à Reduxi (points 5 et 6) : connectez-vous au Reduxi Configurator et ajoutez l'appareil. Saisissez 57600 bit/s, 8 bits de données, 1 bit de stop, pas de parité et l'adresse Modbus. Testez la communication et appuyez sur Done.
Mise en service (point 7) : vérifiez les mesures sous Last measurement.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez le câblage des lignes A/B (broche 7 = RS485 A, broche 8 = RS485 B), la position du commutateur DEBUG (position 2, ON) et les paramètres de communication (57600 bit/s, 8N1, adresse 1 par défaut). |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
