Comment raccorder une borne de recharge VE KEBA KeContact P30 (Modbus TCP/IP, LAN) au Reduxi Controller
Raccordez votre borne de recharge VE KEBA KeContact P30 au Reduxi Controller via Modbus TCP/IP sur LAN.
Description textuelle de cette image

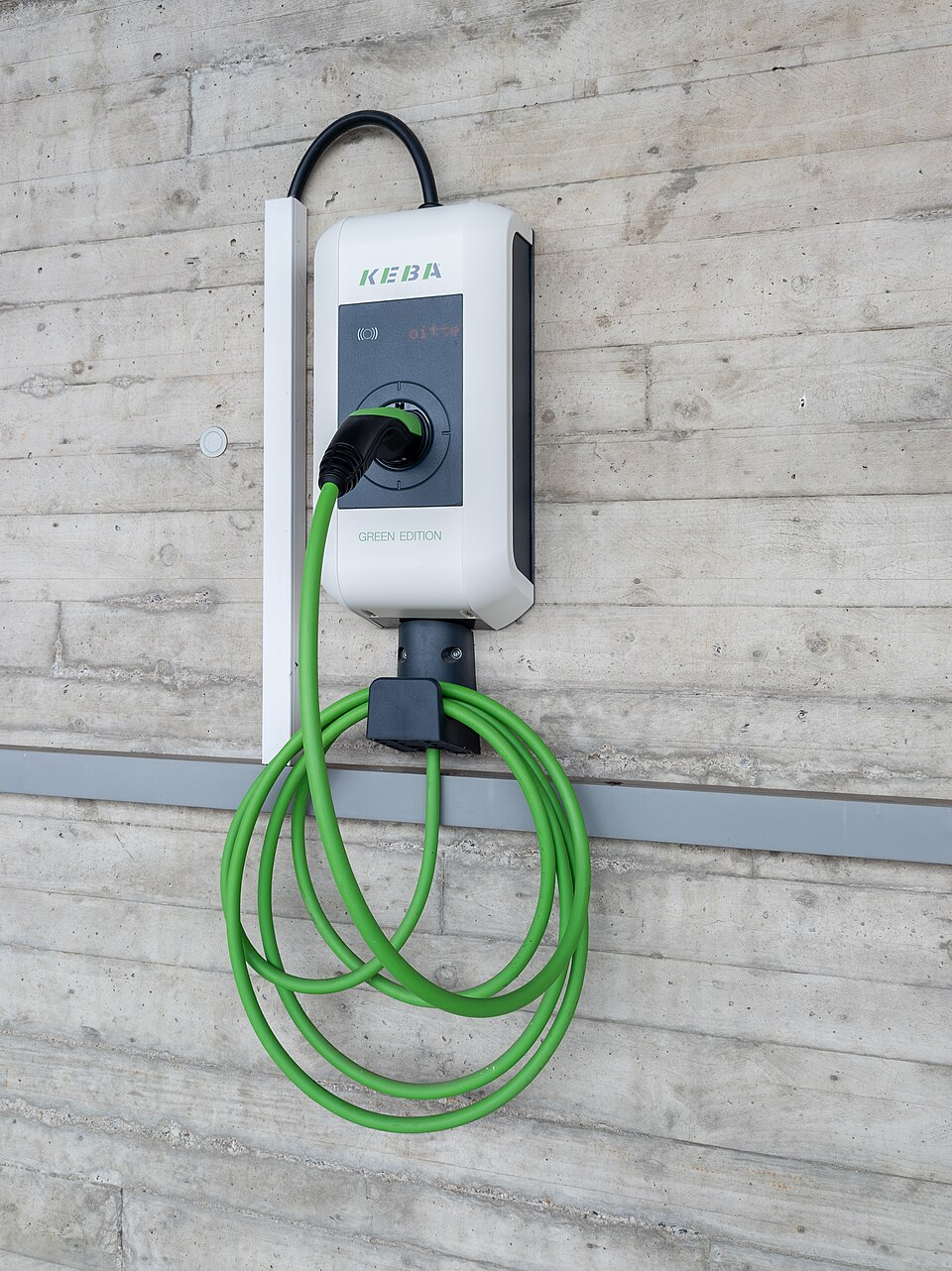

Photo en hauteur d'une borne de recharge VE murale blanche sur un mur en béton où l'on voit les marques des planches de coffrage. La borne porte le logo vert 'KEBA' en haut, une face avant gris foncé avec un symbole RFID et un affichage à matrice de points rouge (indiquant 'bitte'), une prise de charge avec une fiche noire et verte insérée, et le texte 'GREEN EDITION' en dessous. Un câble vert part de la fiche vers le bas ; un câble noir entre par le haut de la borne depuis une goulotte blanche à gauche. En bas de la photo, le câble de charge vert pend en boucles à un support noir fixé au mur en béton, au-dessus d'une bande horizontale grise.
1 Documentation technique
Documents de KEBA et de FENECON pour la KEBA KeContact P30 :
- Installation and Configuration Manual: KEBA KeContact P30 x-series (FENECON) – Connexion Ethernet et étapes d'installation
- Téléchargements KEBA – Manuels, firmware et logiciels de KEBA
- Manuel de configuration de la KeContact P30 x-series – Manuel de configuration (PDF) de KEBA
2 Matériel nécessaire
Vérifiez ces conditions préalables avant de commencer :
- La KEBA KeContact P30 est installée mécaniquement et électriquement
- La borne est sous tension
- Câble Ethernet
- Reduxi Controller
- Ordinateur portable ou contrôleur avec interface Ethernet
- Vous êtes autorisé à accéder à la configuration de la borne
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Raccorder la borne au réseau
3.1 Raccordement Ethernet physique
- Repérez le port Ethernet (RJ-45) à l'intérieur de la borne.
- Raccordez un câble Ethernet à un switch réseau, directement au contrôleur ou directement à un ordinateur portable de service.
- Vérifiez que les LED de liaison sont actives après la mise sous tension.
Description textuelle de cette image
Figure du fabricant 'Fig. 7-16: Connection overview' montrant l'intérieur de la borne sous la forme d'un boîtier gris avec une carte électronique verte et des repères, suivie d'une légende. Repères sur la carte : F1 ; bornes 1, 2, 3, N, PE ; DSW1 et DSW2 (blocs de commutateurs DIP rouges) ; T1 ; LED ; X1 ; X2 ; Shd ; X4 ; X3 (prise RJ45) ; SIM ; USB. Légende (repère ... signification) : F1 Fuse holder ; 1 Power connection phase conductor 1 ; 2 Power connection phase conductor 2 ; 3 Power connection phase conductor 3 ; N Power connection neutral conductor ; PE Power connection grounding conductor ; DSW1 DIP switch ; DSW2 DIP switch ; T1 Service button ; LED Status LED ; X1 Enable input ; X2 Switch contact output ; Shd Shield clamp (ground for ETH) ; X3 Ethernet2 connection (RJ45) ; X4 Ethernet1 connection (LSA+ terminals) ; SIM SIM card slot (optional) ; USB USB interface.
4 Configurer la borne
4.1 Accéder à l'interface web
La KEBA P30 n'a pas d'écran. Vous la configurez dans l'interface web intégrée (Web UI). Vous avez besoin de l'adresse IP de la borne.
Trouver l'adresse IP (DHCP) :
- Placez le commutateur DIP du DHCP sur ON (réglage d'usine).
- Mettez la borne sous tension.
- La borne demande une adresse IP au serveur DHCP du réseau.
- Trouvez l'adresse IP attribuée avec l'une de ces méthodes : liste des baux DHCP du routeur, outil de scan réseau, outil de service KEBA (si disponible).
Se connecter à la Web UI :
- Ouvrez un navigateur web.
- Saisissez l'adresse IP de la borne :
http://<charger-ip-address> - Connectez-vous avec les identifiants administrateur.
Description textuelle de cette image
Image d'une étiquette imprimée intitulée 'Configuration Information' dans un cadre arrondi. Lignes (libellé : valeur) : Ethernet MAC ; WLAN Hotspot IP Address ; Default SSID ; Default Hotspot password ; WebUI default username ; WebUI default password ; Password recovery.
4.2 Configuration IP Ethernet
Dans la Web UI, allez à Network → Ethernet. La configuration IP actuelle s'affiche.
Description textuelle de cette image
Capture d'écran de la KEBA Web UI, page 'Overview', avec le logo KEBA en haut et la date/heure en haut à gauche. Barre de menu avec les entrées : Status (vert, sélectionné, avec liste déroulante), Charging Sessions, RFID Cards, Charging Network, System (liste déroulante), Configuration (liste déroulante) ; la barre de menu est entourée de gris avec un badge noir '1'. Quatre icônes en haut à droite sont repérées par un badge noir '2'. Tableau de vue d'ensemble avec les colonnes Type, Serial No, IP Address (liens bleus), MAC Address, State et un bouton 'Actions' par ligne ; champ de recherche au-dessus. Lignes : KeContact M20/P30 et trois appareils KeContact P20/P30, tous à l'état 'Idle' ; les adresses IP sont dans la plage 192.168.42.x (derniers nombres : 42, 129, 122, 144) ; les numéros de série et les adresses MAC sont petits et en partie lisibles. La pagination affiche Previous, 1, Next. Section 'Network Connection' : tableau avec IP Address 192.168.42.1 et State : LAN: ONLINE (vert) ; WAN: OFFLINE (rouge) ; Mobile Communications: INACTIVE ; WLAN: INACTIVE ; WLAN Access Point: INACTIVE (gris). Section 'Backend' : URL, State: Not Reachable (rouge), Last Heartbeat: N/A.
Si vous avez besoin d'une adresse IP fixe :
- Sélectionnez IP configuration mode: Static.
- Saisissez les paramètres : adresse IP (exemple
192.168.1.50), masque de sous-réseau (exemple255.255.255.0) et passerelle par défaut (si nécessaire). - Enregistrez les paramètres.
- Redémarrez la borne.
- Ouvrez la Web UI avec la nouvelle adresse IP.
4.3 Activer Modbus TCP
- Dans la Web UI, allez à Communication settings.
- Activez l'interface de communication TCP/IP requise : Modbus TCP (si le contrôleur communique via Modbus).
- Désactivez les interfaces de communication inutilisées.
- Enregistrez les paramètres.
- Redémarrez la borne.
5 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local. Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.admin · Mot de passe : admin (valeurs d'usine)Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
6 Ajouter la borne dans Reduxi
Suivez ces étapes pour ajouter une nouvelle borne ou pour en modifier une existante.
6.1 Paramètres de base
Connectez-vous localement au Reduxi Configurator du contrôleur (voir Point 5) et cliquez sur + Add device.
Description textuelle de cette image
Capture d'écran du menu de gauche du Reduxi Configurator sous le logo reduxi Configurator. Entrées de menu : Devices (dépliée, avec un signe moins) contenant le bouton '+ Add device' (contour) ; Strategies (signe plus) ; Utility Rate Plan ; Settings (signe plus). Le côté droit est un fond blanc vide.
À la première étape (paramètres de base), sélectionnez les paramètres de base de l'appareil :
- Device type : choisissez le type d'appareil
- Type : choisissez le type
- Name : un nom de votre choix
Description textuelle de cette image
Capture d'écran de l'étape 1 'Basic settings' de l'assistant du Reduxi Configurator (étape 2 'Communication channel' grisée). Formulaire avec tous les champs vides : Device type * : liste déroulante vide ; Type * : liste déroulante vide (grisée) ; Name * : vide. Boutons : Back, Next.
Cliquez sur Next.
6.2 Paramètres de communication
Renseignez les paramètres de communication de la borne :
| Paramètre | Valeur |
|---|---|
| Connexion | TCP/IP |
| IP | L'adresse IP de la borne (voir Point 4) |
| Port |
502 (port Modbus TCP par défaut de la KEBA KeContact P30) |
| Adresse Modbus | L'adresse Modbus (unit ID) définie sur la borne. Voir la documentation KEBA au Point 1. |
6.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Il lit une fois la KEBA KeContact P30 et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
7 Vérifier les mesures
7.1 Last measurements
Une fois la communication établie, ouvrez la borne sous Devices dans le Reduxi Configurator et vérifiez les valeurs comme test supplémentaire.
7.2 Activer le pilotage par Reduxi
Pour piloter la borne avec les stratégies Reduxi, réglez le type de pilotage de l'appareil sur AUTO. Ce n'est qu'alors que les commandes de stratégie agissent sur la borne.
Pour définir une stratégie, suivez Stratégies pour le Reduxi Controller.
✓ Résumé
Préparation (points 1 et 2) : procurez-vous les documents KEBA. Installez la borne et mettez-la sous tension. Préparez le câble Ethernet, le Reduxi Controller et un ordinateur portable ou une tablette.
Borne KEBA (points 3 et 4) : raccordez la borne au réseau. Trouvez son adresse IP, définissez une IP statique si nécessaire et activez Modbus TCP dans la Web UI. Redémarrez la borne.
Ajout à Reduxi (points 5 et 6) : connectez-vous à l'interface web Reduxi. Ajoutez l'appareil et définissez les paramètres de communication. Lancez Test communication, puis cliquez sur Done.
Mise en service (point 7) : vérifiez les dernières mesures. Réglez le type de pilotage sur AUTO.
→ Problèmes courants
| Problème | Solution |
|---|---|
| La Web UI n'est pas joignable | Vérifiez que le commutateur DIP du DHCP est sur ON et que le câble Ethernet est branché. Vérifiez que les LED de liaison sont actives. Trouvez l'adresse IP dans la liste des baux DHCP du routeur (voir Point 4). |
| Impossible de se connecter à la Web UI | Utilisez le mot de passe administrateur figurant sur l'étiquette à l'intérieur de la borne, sur la fiche de mise en service ou dans la documentation de livraison KEBA. |
| Le Test communication échoue | Vérifiez que Modbus TCP est activé sous Communication settings dans la Web UI et que la borne a été redémarrée après l'enregistrement. Vérifiez l'adresse IP et le port au Point 6. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Votre appareil ne se trouve pas sur le même réseau que le contrôleur. Utilisez l'adresse IP ou la connexion par tunnel. |
| Le test de communication échoue, l'appareil apparaît hors ligne | Vérifiez l'accessibilité, l'adresse IP / le port / l'ID d'unité, et que le protocole est activé sur l'appareil. |
