Connecter et configurer la borne de recharge KEBA KeContact P30 avec le contrôleur Reduxi via Modbus TCP IP (LAN)

1. Prérequis

• KEBA KeContact P30 est installé mécaniquement et électriquement
• La borne de recharge est alimentée
• Un câble Ethernet est disponible
• Un ordinateur portable ou un contrôleur avec une interface Ethernet est disponible
• L'utilisateur a la permission d'accéder à la configuration de la borne de recharge

Documentation supplémentaire :
Manuel d'installation et de configuration — KEBA KeContact P30 x-series :: FENECON Documents
 https://www.keba.com/en/emobility/service-support/downloads/Downloads.
KeContactP30x-series_konfen

2. Connexion physique Ethernet

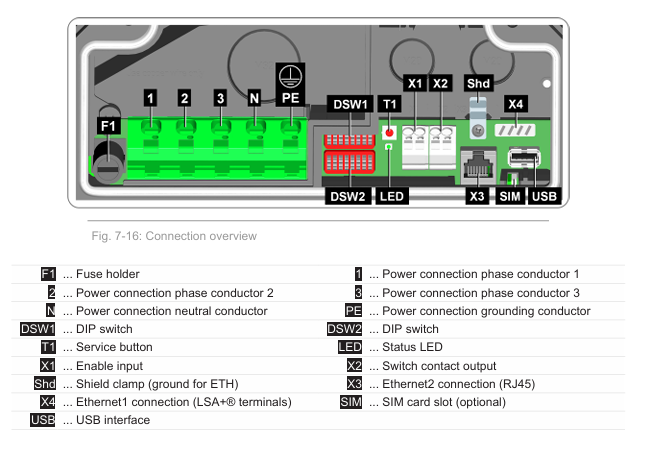

1. Localisez le port Ethernet (RJ‑45) à l'intérieur du chargeur.
2. Connectez un câble Ethernet :
   • à un commutateur réseau, ou
   • directement au contrôleur, ou
   • directement à un ordinateur portable de service.
3. Assurez-vous que les LED de liaison sont actives après la mise sous tension.


3. Accès à la configuration du chargeur

3.1 Méthode d'accès réseau

Le KEBA P30 ne possède pas d'écran. Toute la configuration s'effectue via l'interface Web intégrée (Web UI).

Pour accéder à l'interface Web, l'adresse IP du chargeur doit être connue.

3.2 Accès IP initial (DHCP)

1. Réglez le sélecteur DIP pour DHCP sur ON (par défaut en usine).
2. Mettez le chargeur sous tension.
3. Le chargeur demande une adresse IP au serveur DHCP du réseau.
4. Identifiez l'adresse IP attribuée en utilisant l'une des méthodes suivantes :
   • Liste des baux DHCP du routeur
   • Outil d'analyse réseau
   • Outil de service KEBA (si disponible)

3.3 Connexion à l'interface Web

1. Ouvrez un navigateur Web.

2. Entrez l'adresse IP du chargeur :

   http://<adresse-ip-du-chargeur>


3. Connectez-vous avec les identifiants administrateur.

Remarque :

4. Configuration IP Ethernet

4.1 Ouvrir les paramètres réseau

1. Dans l'interface Web, accédez à : Réseau → Ethernet
2. La configuration IP actuelle s'affiche.

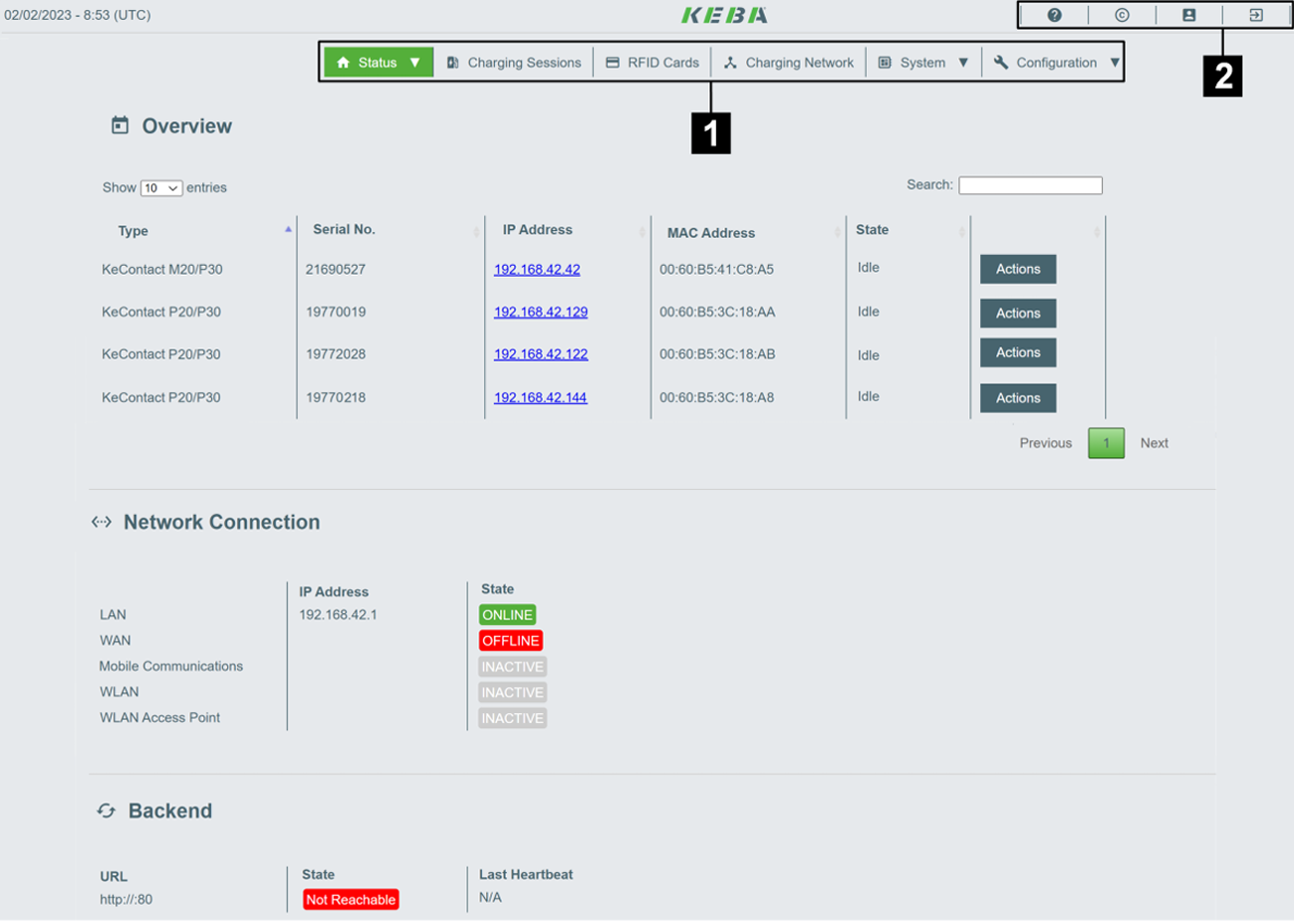

Exemple d'interface Web :

4.2 Configuration IP statique

Si une adresse IP fixe est requise :

1. Sélectionnez Mode de configuration IP : Statique
2. Entrez les paramètres suivants :
   • Adresse IP
     Exemple : 192.168.1.50
   • Masque de sous-réseau
     Exemple : 255.255.255.0
   • Passerelle par défaut (si nécessaire)
3. Enregistrez les paramètres.
4. Redémarrez le chargeur.
5. Accédez à l'interface Web en utilisant la nouvelle adresse IP.

5. Activation de la communication TCP/IP

5.1 Paramètres de communication

1. Dans l'interface Web, accédez à : Paramètres de communication
2. Activez l'interface de communication TCP/IP requise :
   • Modbus TCP (si le contrôleur communique via Modbus)
3. Désactivez les interfaces de communication inutilisées.
4. Enregistrez les paramètres.
5. Redémarrez le chargeur.

6. Ajout d'un nouvel appareil au contrôleur Reduxi

Pour ajouter un nouvel appareil ou modifier un appareil existant, suivez les étapes ci-dessous.

6.1 Connexion/Ajout d'un nouvel appareil

1. Connectez-vous à l'application Reduxi Configurator et appuyez sur le bouton « Ajouter un appareil ».
2. Sélectionnez l'appareil que vous souhaitez ajouter sous Paramètres de base.

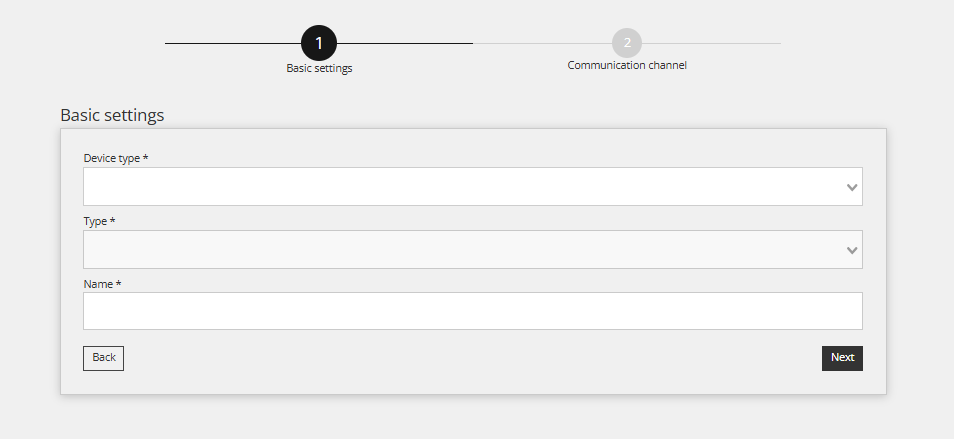

6.2 Paramètres de base de l'appareil

Dans la première étape, configurez les paramètres de base de l'appareil :

• Type d'appareil : Choisissez le type d'appareil
• Type : Choisissez le type
• Nom : Entrez le nom de l'appareil souhaité

6.3 Paramètres de communication

Remplissez les paramètres de communication pour le nouvel appareil que vous ajoutez à Reduxi, puis appuyez sur Tester la communication. Si vous obtenez une réponse, appuyez sur Enregistrer.
