Comment configurer et connecter l'onduleur string CHINT CPS 60kw-275kw au contrôleur Reduxi

Mise à jour

1. Connexion physique

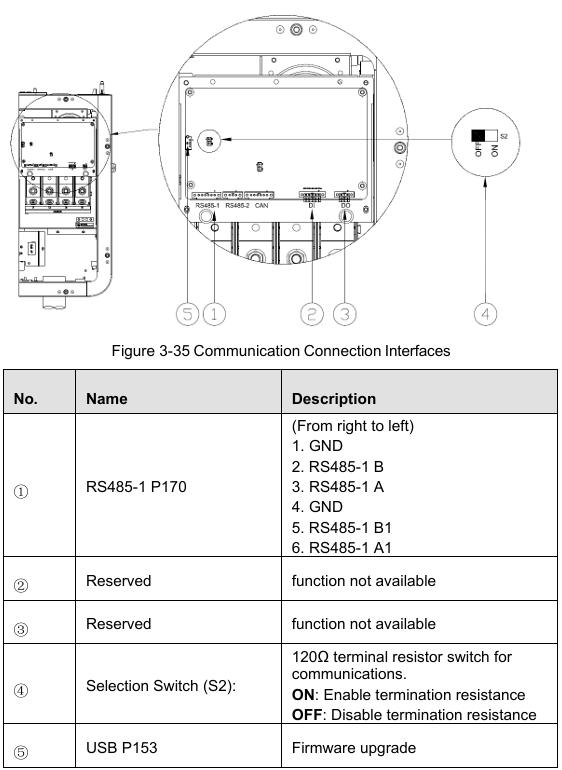

Localisez les bornes (pour l'emplacement exact, référez-vous à la documentation officielle).
  • RS485 A (D+)
  • RS485 B (D−)
  • GND optionnel

Connectez comme suit :

  • RS485 A sur l'onduleur → RS485 A sur le contrôleur Reduxi
  • RS485 B sur l'onduleur → RS485 B sur le contrôleur Reduxi
  • GND peut être connecté si un câble blindé est utilisé

2. Connexion de plusieurs onduleurs

Lors de la connexion de plusieurs onduleurs, utilisez une topologie linéaire (en chaîne) :

N'utilisez pas de connexion en étoile.

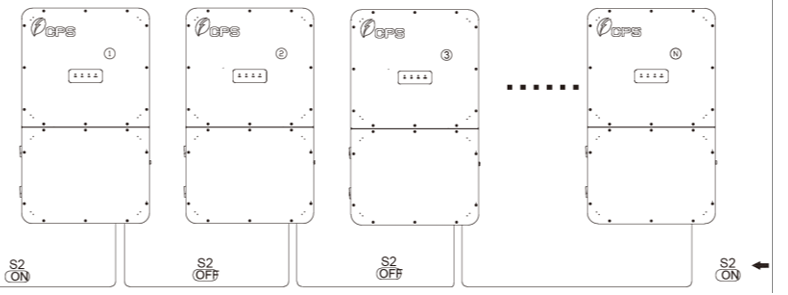

Sur le premier et le dernier appareil de la séquence, le commutateur doit être activé comme montré dans l'image.

3. Paramètres de l'onduleur (plusieurs options)

3.1 Onduleurs avec écran (avec écran LCD)

Pour régler l'adresse RS485 directement sur l'onduleur :

Procédure :

  1. Utilisez l'écran de l'onduleur et accédez à :
    Paramètres → Communication → RS485
  2. Localisez le paramètre Adresse (ID Modbus)
  3. Définir la valeur requise (par ex. 1, 2, 3, … selon le système)
  4. Confirmer et enregistrer les réglages sur l'onduleur

Aucun outil ou logiciel supplémentaire n'est requis. Toute la configuration s'effectue localement via l'écran de l'onduleur.

3.2 Onduleurs sans écran (sans affichage LCD)

Pour les onduleurs sans écran, l'adresse RS485 doit être configurée à l'aide d'un PC.

Connexion RS485 vers USB

Requis :

  • Ordinateur portable
  • Adaptateur RS485 vers USB
  • Logiciel de configuration/service CHINT

Procédure :

  1. Connecter l'adaptateur RS485 USB à l'onduleur :
    • Adaptateur A → Onduleur RS485 A
    • Adaptateur B → Onduleur RS485 B
  2. Connecter l'adaptateur au PC via USB
  3. Ouvrir le logiciel de configuration CHINT sur le PC
  4. Sélectionner le port COM correct (par ex. COM3) et configurer les paramètres de communication :
    • BaudRate : 9600
    • DataBits : 8
    • Parity : None
    • StopBit : 1
  5. Établir la connexion avec l'onduleur (Connecter / Lire)
  6. Localiser le paramètre Adresse (ID Modbus)
  7. Définir l'adresse requise et écrire/enregistrer les réglages dans l'onduleur

Si la connexion directe via RS485 n'est pas prise en charge par le firmware de l'onduleur, l'adresse doit être configurée à l'aide d'une passerelle compatible ou d'une interface de service.

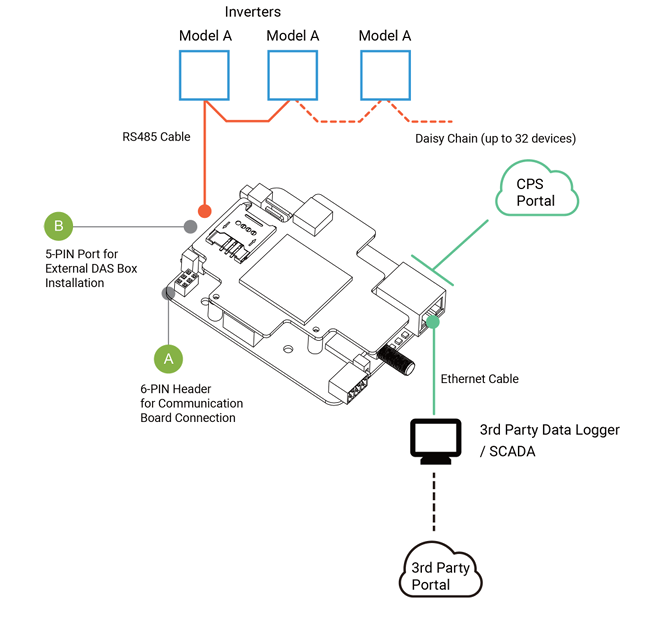

4. Optionnel : Module de passerelle FlexOM

En option, un module appelé Passerelle FlexOM peut être installé.

Ce module permet :

  • L'accès à distance à l'onduleur
  • La communication via TCP/IP (Ethernet) (Port : 502)
  • Configuration et surveillance plus faciles via une interface web

Avec la passerelle FlexOM, l'onduleur peut être accédé sur le réseau, éliminant ainsi le besoin de configuration RS485 directe via PC dans la plupart des cas.

La Passerelle FlexOM nécessite une connexion à Internet en utilisant Ethernet. Tous les ports de pare-feu LAN doivent être ouverts dans les deux sens (pour les communications entrantes et sortantes) avant la mise en service de la passerelle, spécifiquement TCP 1884 avec l'adresse IP de destination 47.254.52.209 (mqtt.chintpowersystems.com).



Documentation officielle pour le module de passerelle FlexOM : https://www.chintpowersystems.com/wp-content/uploads/2025/12/CPS-FlexOM-Gateway-User-Manual-12-2-2025.pdf


5. Ajout d'un nouvel appareil (Onduleur de chaîne CHINT)

Pour ajouter un nouvel appareil (Huawei SUN2000) ou modifier un appareil existant, les points suivants sont présentés.

5.1 Ajouter un nouvel appareil

Connectez-vous à l'outil de configuration Reduxi et appuyez sur le bouton "Ajouter un appareil".


5.2 Sélectionner l'appareil que vous souhaitez ajouter (Réglages de base)

Dans la première étape, sélectionnez les paramètres de base de l'appareil que vous souhaitez ajouter :

  • Type d'appareil : Centrale solaire,
  • Conseil : Huawei SUN2000,
  • Nom : Spécifiez le nom de l'appareil.

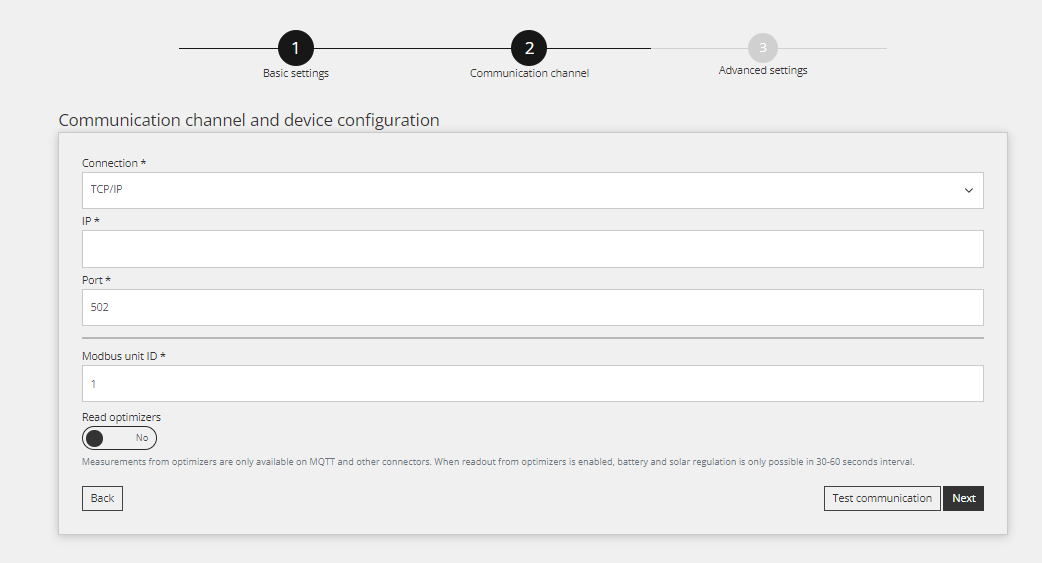

5.3 Canal de communication

Remplissez les paramètres de communication avec le SmartLogger, qui sont :

  • Connexion : TCP/IP,
  • IP : remplissez l'IP du SmartLogger,
  • Port : toujours 502,
  • ID de l'unité Modbus : remplissez l'adresse logique pour le réglage Modbus du SmartLogger.


5.4 Test de communication

Sous tous les réglages dans le canal de communication, le bouton "Tester la communication" est placé, ce qui est utilisé pour effectuer le test.


Le test de communication peut renvoyer deux réponses :

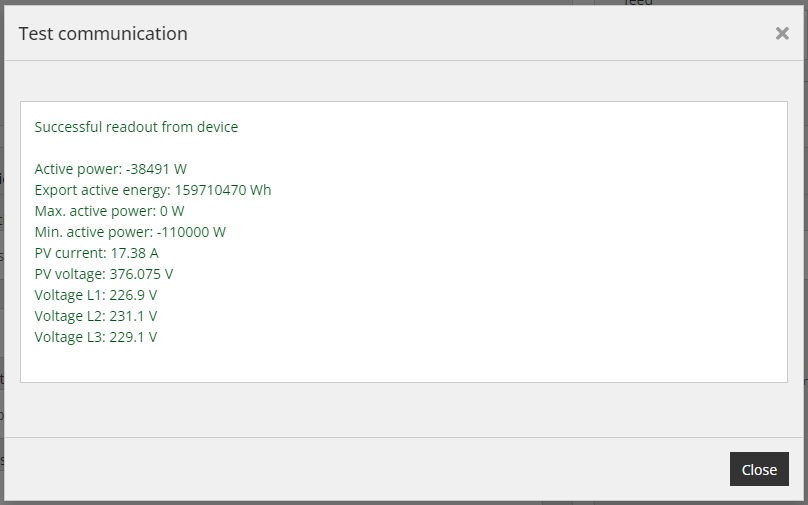

1. La communication fonctionne correctement, voir l'image ci-dessous :




2. La communication ne fonctionne pas correctement, voir l'image ci-dessous :


5.5 Paramètres avancés

Les réglages avancés sont arbitraires et dépendent des besoins spécifiques de l'emplacement où le contrôleur Reduxi est installé. Après avoir terminé tous les réglages avancés, appuyez sur le bouton "Terminé" en bas à droite.

Advance settings.png

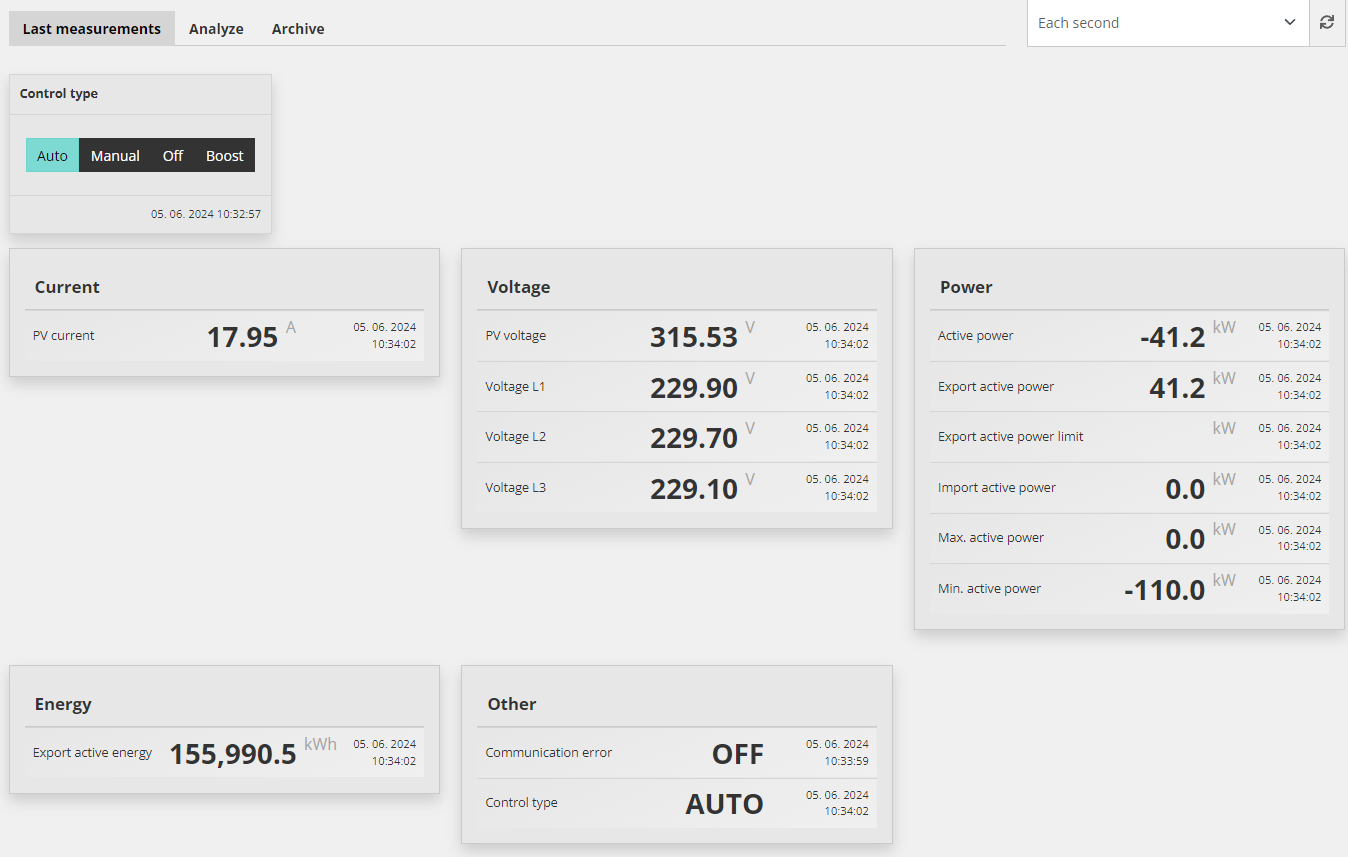

5.6 Dernières mesures

Après avoir établi avec succès la communication avec l'appareil, les valeurs mesurées obtenues de l'appareil peuvent être vérifiées comme test supplémentaire. Cliquez sur la section "Appareil" sur la page d'accueil de l'outil de configuration Reduxi et choisissez l'onduleur Huawei SUN2000 nouvellement ajouté dans l'arborescence.


Si nous voulons que l'appareil soit géré par une stratégie, le mode de gestion doit être réglé sur "Automatique", mais si nous passons en mode manuel, nous pouvons tester le fonctionnement des différents états.

Après avoir ajouté avec succès l'appareil et vérifié les valeurs, l'appareil peut être inspecté et contrôlé via l'application Reduxi.
