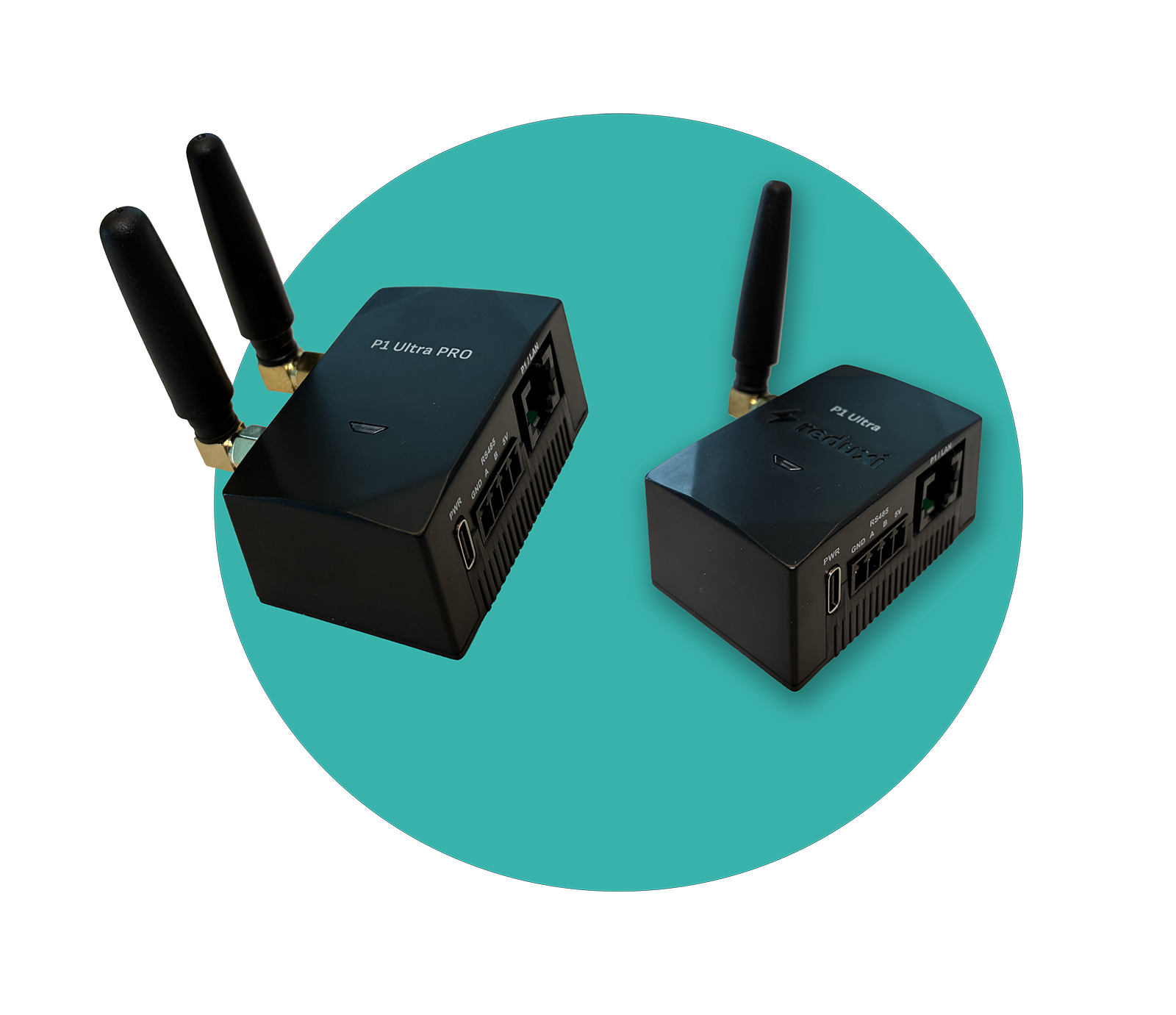

1 À propos du P1 Ultra et du P1 Ultra Pro

1.1 Description de l'appareil

L'appareil collecte les données du compteur intelligent et convertit la communication du compteur en communication TCP/IP. Il transmet les données au Reduxi Controller.

Le P1 Ultra Pro prend aussi en charge le LTE via une carte SIM et une antenne LTE externe. Pour la configuration LTE, voir le ⁠Point 4⁠.

L'interface et le protocole de communication pris en charge dépendent du modèle de compteur intelligent et du pays.

1.2 Interfaces de compteur et protocoles de communication pris en charge

Interfaces de compteur :

• P1 / HAN / I1
• TTL (P1) via RJ12
• M-Bus via une connexion à 2 fils, RJ12 ou RJ45
• RS485 via une connexion à 2 fils

Protocoles de communication :

• DSMR (IEC 62056-21)
• DLMS/DSLM Push

Consultez la liste des modèles de compteurs intelligents pris en charge : Liste des appareils pris en charge.

2 Matériel nécessaire

Vous avez besoin des composants suivants :

• Reduxi P1 Ultra ou P1 Ultra Pro
• Alimentation de l'appareil
• Câble RJ12 (fourni) ou câble avec la même séquence de fils aux deux extrémités (connexion 1:1)
• Compteur intelligent avec port HAN/P1 activé
• P1 Ultra Pro avec LTE : carte SIM active et antenne LTE externe
• Reduxi Controller sur le même réseau
• Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi

3 Connecter l'appareil au compteur intelligent

3.1 Connexions de l'appareil

Connexions du P1 Ultra

Description textuelle de cette image

Schéma des connexions du P1 Ultra. En haut : dessin au trait de l'appareil vu du côté des connecteurs avec les libellés PWR (port USB-C), RS485 avec les bornes GND, A, B, 5V, et P1 / HAN (prise RJ12). En dessous, un schéma de raccordement. À gauche : Power Supply (icône de prise secteur) relié par une flèche à PWR (USB-C). Au milieu : bornier RS485 avec les bornes GND, A, B, 5VDC ; des flèches partent de GND, A et B vers les libellés GND, RS485_B et RS485_A (5VDC a une courte ligne sans flèche). À droite : P1/HAN, RJ12 relié par une ligne libellée P1 (RJ12 - TTL) M-bus à un Smart Meter (icône de compteur).

3.2 P1 / HAN (RJ12)

Ce connecteur de communication relie l'appareil au compteur intelligent. Raccordez-le au port HAN/P1 activé du compteur intelligent avec le câble RJ12 fourni.

Vérifiez quels compteurs intelligents sont pris en charge :

3.3 M-Bus

Le P1 Ultra et le P1 Ultra Pro communiquent avec les compteurs intelligents compatibles via M-Bus. Vous pouvez connecter M-Bus avec :

• une connexion M-Bus à 2 fils : broche 3 – M-Bus +, broche 4 – M-Bus –
• un connecteur RJ12
• un connecteur RJ45

Raccordez les deux fils M-Bus du compteur intelligent aux broches 3 et 4 du connecteur RJ12.

3.4 Connexion au compteur intelligent

4 Configurer le P1 Ultra

4.1 Se connecter à un réseau Wi‑Fi

1

Mettre l'appareil sous tension

Branchez l'appareil à l'alimentation.

2

Se connecter au réseau de l'appareil

Sur votre téléphone ou ordinateur, recherchez le réseau Wi‑Fi P1WIFI et connectez-vous-y.

3

Ouvrir l'interface web

Ouvrez un navigateur web et allez à http://p1wifi.local

4

Log in

Nom d'utilisateur : admin
Mot de passe : imprimé sur l'étiquette de l'appareil.

Page de connexion du P1 Ultra

Description textuelle de cette image

Capture d'écran de la page de connexion de l'interface web du P1 Ultra. Logo Reduxi (éclair et le mot reduxi) avec le texte P1 - ULTRA 2 en dessous. Encadré gris Sign-in avec le titre Sign-in. Username : admin. Password : champ rempli, caractères masqués par des points, avec une icône d'œil à droite. Bouton sombre Login.

5

Saisir les identifiants Wi‑Fi

Saisissez les identifiants de votre réseau Wi‑Fi local. Nous recommandons d'attribuer une adresse IP statique à l'appareil. Cliquez ensuite sur Save en bas à droite. L'appareil se connecte au réseau Wi‑Fi sélectionné et utilise l'adresse IP configurée.

Onglet Network : SSID et mot de passe Wi‑Fi

Description textuelle de cette image

Capture d'écran de l'interface web du P1 Ultra, onglet Network. Onglets du haut : Home, Network (sélectionné, sombre), Meter, Services, System. Section Wi-Fi network avec un badge d'état vert Connected (barres de signal). Use static IP address : interrupteur libellé No (désactivé). Wi-Fi SSID : champ de saisie vide, avec un bouton de recherche Wi-Fi à sa droite, dans un cadre rouge. Password : champ de saisie vide, avec une icône d'œil, dans un cadre rouge. Section Wi-Fi Hotspot : Hotspot password : champ de saisie vide, avec une icône d'œil. Texte d'avertissement : This password will be used instead of the default password printed on the device. Boutons en bas : bouton d'engrenage sombre à gauche ; bouton d'enregistrement sombre (icône de disquette) à droite, dans un cadre rouge.

4.2 Paramètres du compteur

Sous l'onglet Meter, configurez :

• Country
• Meter type
• Meter name

Si le chiffrement est activé sur le compteur intelligent, saisissez aussi les paramètres de chiffrement requis.

Si le compteur utilise des transformateurs de courant (CT), cliquez sur l'icône des paramètres supplémentaires en bas. Vous y configurez les rapports CT et VT.

Onglet Meter

Description textuelle de cette image

Capture d'écran de l'onglet Meter de l'interface web du P1 Ultra. Titre Meter avec un badge rouge Disconnected en haut à droite. Un cadre rouge entoure les champs du formulaire : Country : Slovenia (liste déroulante) ; Meter type : Iskraemeco AM550 (liste déroulante) ; Meter name : AM550 - Main meter ; Meter message structure : Slovenia (liste déroulante) ; Meter cipher key (optional) : vide ; Meter authentication key (optional) : vide. Sous le cadre : Baud rate : 38400 bits/s (grisé) ; Data bits : 8 ; Stop bits : 1 ; Parity : None. Boutons en bas : un bouton sombre avec deux flèches à gauche, un bouton d'engrenage sombre et un bouton d'enregistrement sombre (icône de disquette) à droite, repéré par un cadre rouge.

4.3 Paramètres des services

Sous Modbus, sélectionnez l'une des deux options de communication.

Option 1 : Modbus TCP/IP

Modbus TCP/IP

Description textuelle de cette image

Capture d'écran de la section Modbus des paramètres du P1 Ultra. Titre Modbus avec un badge bleu Active en haut à droite. Enable : interrupteur libellé Yes (activé). Un cadre rouge entoure deux listes déroulantes : Modbus mode : TCP/IP ; Modbus register structure : Reduxi.

Option 2 : Modbus RTU (RS485)

Modbus RTU (RS485)

Description textuelle de cette image

Capture d'écran des paramètres Modbus du P1 Ultra, mode RTU. Enable : interrupteur libellé Yes (activé). Modbus mode : RTU (liste déroulante, dans un cadre rouge) ; Modbus register structure : Reduxi (liste déroulante, dans le même cadre rouge). Un cadre rouge distinct repère un bouton de paramètres sombre (icône d'engrenage) à droite. Deuxième ligne : Device address : 1 ; Baud rate : 115200 bits/s ; Data bits : 8 ; Stop bits : 1 ; Parity : None.

4.4 Connexion LTE (P1 Ultra Pro)

Le P1 Ultra Pro prend aussi en charge le LTE avec une carte SIM et une antenne LTE externe.

1

Insérer la carte SIM

Insérez une carte SIM active dans le P1 Ultra Pro.

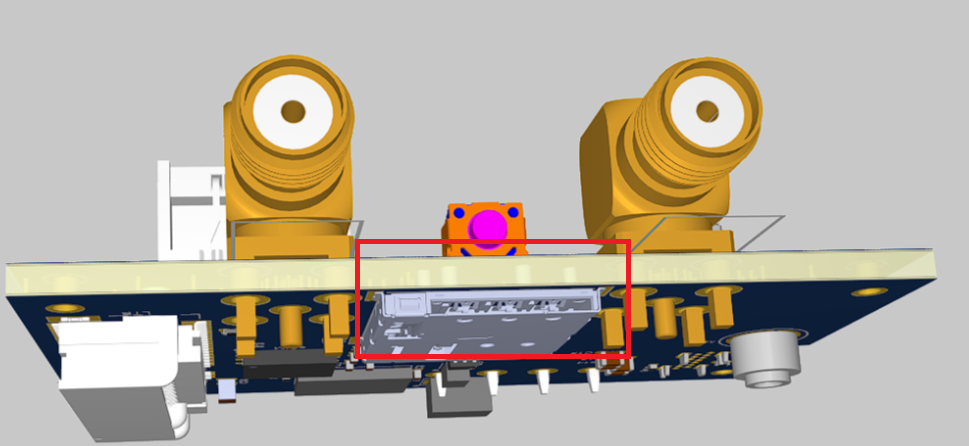

Logement de la carte SIM

Description textuelle de cette image

Rendu de la carte électronique du P1 Ultra Pro vue de côté. Carte aux bords beiges avec une face inférieure bleue, deux connecteurs d'antenne dorés dressés sur la carte (à gauche et à droite), un petit composant rouge-orangé au centre rose entre eux, un connecteur blanc à gauche et un connecteur gris en bas à gauche, et des broches dorées le long de la face inférieure. Un rectangle rouge repère le logement de la carte SIM, un composant métallique plat sur la face inférieure de la carte, au milieu. Aucun texte visible.

2

Connecter l'antenne

Branchez l'antenne LTE externe.

3

Activer le réseau mobile

Activez Mobile network.

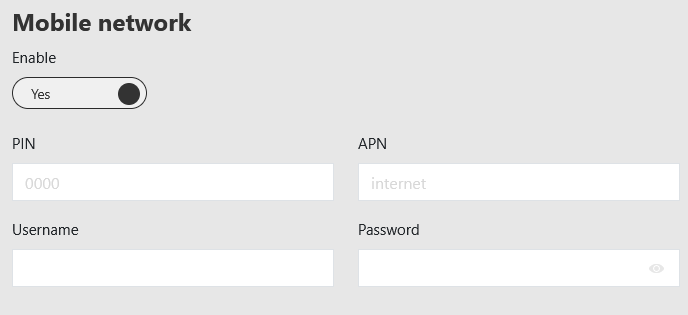

Paramètres du réseau mobile

Description textuelle de cette image

Capture d'écran des paramètres Mobile network du P1 Ultra Pro. Titre Mobile network. Enable : interrupteur libellé Yes (activé). Champs : PIN : vide, avec un texte d'exemple gris dans le champ (valeur non reproduite ici) ; APN : vide, avec le texte indicatif gris internet ; Username : vide ; Password : vide, avec une icône d'œil.

4

Saisir l'APN

Saisissez les paramètres APN requis par votre opérateur mobile.

5

Saisir les données d'accès

Si l'opérateur l'exige, saisissez le nom d'utilisateur, le mot de passe et le code PIN de la SIM.

6

Enregistrer

Enregistrez la configuration et vérifiez que la connexion LTE est active.

Les paramètres APN requis dépendent de l'opérateur mobile.

5 Se connecter à l'interface web de Reduxi

Vous pouvez ouvrir l'interface web de Reduxi de deux façons :

Activer la connexion par tunnel (étape 3)

Description textuelle de cette image

Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.

Open configurator (étape 4)

Description textuelle de cette image

Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.

Écran de connexion du Reduxi Controller

Description textuelle de cette image

Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.

Interface web du contrôleur après la connexion

Description textuelle de cette image

Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.

6 Ajouter le P1 Ultra dans Reduxi

Suivez ces étapes pour ajouter un nouveau P1 Ultra ou modifier un P1 Ultra existant.

6.1 Paramètres de base

Connectez-vous au Reduxi Configurator (voir le ⁠Point 5⁠) et cliquez sur + Add device.

Le bouton Add device

Description textuelle de cette image

Capture d'écran du menu de gauche du Reduxi Configurator sous le logo reduxi Configurator. Entrées de menu : Devices (dépliée, avec un signe moins) contenant le bouton '+ Add device' (contour) ; Strategies (signe plus) ; Utility Rate Plan ; Settings (signe plus). Le côté droit est un fond blanc vide.

Sélectionnez les paramètres de base.

Basic settings

Description textuelle de cette image

Capture d'écran du formulaire Basic settings du Reduxi Configurator, recadrée au bord droit. Champs : Device type * : Energy meter ; Type * : P1 WiFi / Ultra ; Name * : P1 WiFi / Ultra. Section Include to strategy avec un tableau dont les lignes visibles sont Strategy (ligne d'en-tête) et Energy manager (les colonnes de droite sont coupées). Bouton Back en bas à gauche.

6.2 Paramètres de communication

Dans les paramètres du canal de communication, saisissez les paramètres correspondant à votre connexion au compteur intelligent.

Paramètres de communication

Description textuelle de cette image

Petite capture d'écran du formulaire Communication channel du Reduxi Configurator. Le champ Connection * est une liste déroulante dont la valeur actuelle est TCP/IP, avec une liste ouverte de trois options : TCP/IP (surlignée), Local serial port, MQTT. Sous la liste, un libellé Port * est partiellement visible (coupé).

Exemple pour TCP/IP :

Exemple TCP/IP

Description textuelle de cette image

Capture d'écran du formulaire Communication channel and device configuration du Reduxi Configurator (exemple TCP/IP). Champs : Connection * : TCP/IP (liste déroulante, avec le focus et un contour bleu) ; IP * : p1wifi.local, avec un bouton noir Scan for IP à droite ; Port * : 502, avec un bouton noir Test port à droite ; Extended IP recovery (icône d'information) : interrupteur libellé Yes (activé) ; Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (noir, à droite).

Vous pouvez saisir p1wifi.local ou l'adresse IP que vous avez configurée dans l'interface web du P1 Ultra.

6.3 Tester la communication

Cliquez sur Test communication en bas de l'assistant. Il lit une fois le P1 Ultra et n'enregistre rien. Si le test réussit, cliquez sur Done : seul Done crée l'appareil.

Le bouton Test communication

Description textuelle de cette image

Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.

Le bouton Done

Description textuelle de cette image

Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.

Si le test échoue, vérifiez :

• la connexion du câble RJ12
• la connexion Wi‑Fi
• l'adresse IP
• la structure des messages
• l'activation du port HAN sur le compteur intelligent

7 Vérifier les mesures

7.1 Last measurements

Une fois la communication établie, vérifiez les valeurs sous Devices dans le Reduxi Configurator, comme test supplémentaire.

7.2 Activer le pilotage par Reduxi

Pour utiliser les données du compteur dans la stratégie Reduxi, vérifiez les paramètres de l'appareil sous Devices dans le Reduxi Configurator.

Pour obtenir un maximum de flexibilité et réduire les coûts d'énergie avec les prix dynamiques et les tarifs dynamiques, définissez une stratégie comme décrit dans Stratégies pour le Reduxi Controller.

8 Voyants LED et réinitialisation d'usine

8.1 Voyants LED

Les voyants LED indiquent l'état actuel de l'appareil :

8.2 Réinitialisation d'usine

Nous recommandons une réinitialisation d'usine :

• lorsque vous remplacez le compteur intelligent
• lorsque vous changez le lieu d'installation
• lorsque vous rencontrez des problèmes de connexion
• avant de reconfigurer l'appareil

9 Dépannage

Si la communication ne fonctionne pas, vérifiez les points suivants.

9.1 Connexion au compteur intelligent

• Le port HAN/P1 doit être activé.
• Le câble RJ12 doit être correctement branché.
• Le câble doit utiliser un câblage 1:1.

9.2 Accès au convertisseur

Essayez d'ouvrir http://p1wifi.local ou l'adresse IP du convertisseur.

9.3 Réseau local

• Le convertisseur doit se trouver sur le même réseau que le Reduxi Controller.
• Vérifiez la puissance du signal Wi‑Fi.

9.4 Configuration

Vérifiez :

• l'adresse IP du convertisseur
• la structure des messages
• le modèle de compteur intelligent sélectionné

9.5 Réinitialisation d'usine

Si ces étapes ne résolvent pas le problème, effectuez une réinitialisation d'usine (voir le ⁠Point 8⁠) et configurez de nouveau l'appareil.

9.6 Compteurs intelligents avec plusieurs types de communication HAN/P1

Certains compteurs intelligents prennent en charge plusieurs types de communication HAN/P1. En cas de problèmes de communication, vérifiez :

• si le port HAN est activé
• quel protocole de communication le compteur intelligent utilise
• si vous avez sélectionné le bon modèle de compteur intelligent dans le Reduxi Configurator
