Connectez et configurez P1 WiFi Ultra/ P1 WiFi Ultra PRO avec le compteur d'énergie et le contrôleur Reduxi

Mise à jour

1. Description de l'appareil

L'appareil collecte les données du compteur intelligent et convertit la communication du compteur en communication TCP/IP, qui est ensuite transmise au contrôleur Reduxi.

Le P1 Ultra Pro prend également en charge la connectivité LTE via une carte SIM et une antenne LTE externe. Pour la configuration LTE, voir la section 4.3.

L'interface et le protocole de communication pris en charge dépendent du modèle de compteur intelligent spécifique et du pays.

Interfaces et protocoles de communication des compteurs pris en charge

Interfaces du compteur :

  • P1 / HAN / I1
  • TTL (P1) via RJ12
  • M-Bus via connexion 2 fils, RJ12 ou RJ45
  • Connexion RS485 via une connexion à 2 fils

Protocoles de communication :

  • DSMR (IEC 62056-21)
  • DLMS/DSLM Push

Consultez la section Compteurs d'énergie pour connaître les modèles de compteurs intelligents pris en charge.

2. Connexions des appareils

Le RS485 est utilisé pour connecter des appareils supplémentaires et n'est pas requis pour le fonctionnement de base du P1 Ultra

2.1 P1 / HAN (RJ12)

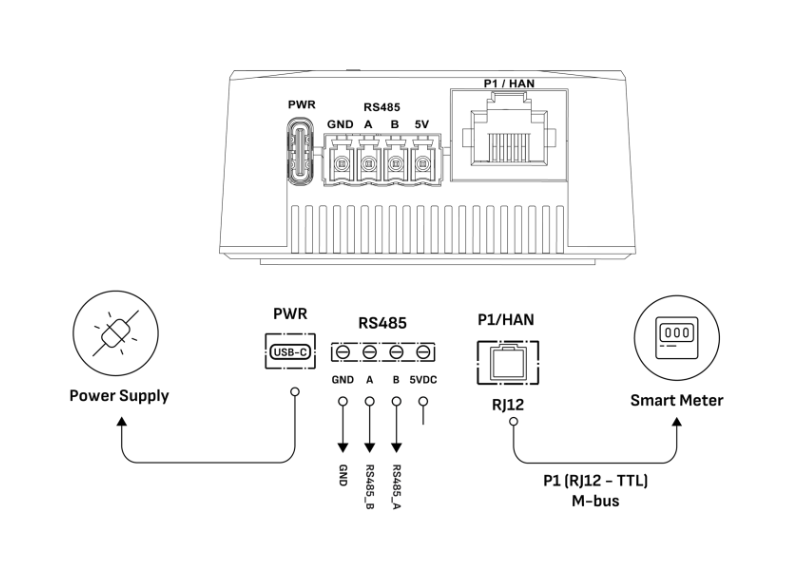

Connecteur de communication utilisé pour connecter l'appareil au compteur intelligent.

Connectez-le au port HAN/P1 activé du compteur intelligent à l'aide du câble RJ12 fourni.

Consultez la section Compteurs d'énergie pour connaître les appareils pris en charge. https://support.reduxi.eu/hc/articles/13569263439249-List-of-supported-devices



Le P1 Ultra / Ultra Pro prend en charge la communication avec les compteurs intelligents compatibles via M-Bus.

Le M-Bus peut être connecté en utilisant :

  • Connexion M-Bus à 2 fils,
    Broche 3 – M-Bus +
    Broche 4 – M-Bus -
  • Connecteur RJ12,
  • Connecteur RJ45.

Connectez les deux fils M-Bus du compteur intelligent aux broches 3 et 4 du connecteur RJ12.

Important : La connexion M-Bus et l'affectation des broches sur le compteur intelligent peuvent varier en fonction du modèle de compteur. Vérifiez toujours la documentation du fabricant du compteur avant d'effectuer la connexion.

3. Connexion au compteur intelligent

  1. Le port HAN/P1 du compteur intelligent doit être activé.
  2. Connectez le câble RJ12 entre le compteur intelligent et le Reduxi P1 Ultra.
  3. Utilisez le câble fourni ou un câble avec la même séquence de câblage aux deux extrémités (connexion 1:1).
  4. Après avoir connecté l'appareil, le voyant d'alimentation vert devrait s'allumer..

Remarque

Pour certains compteurs intelligents, l'activation du port HAN doit être demandée au distributeur d'électricité.


4. Connexion à un réseau Wi-Fi

Étape 1

Connectez l'appareil à l'alimentation électrique.

Étape 2

Sur votre téléphone ou ordinateur, recherchez le réseau Wi-Fi suivant :

P1WIFI

Connectez-vous à ce réseau.

Étape 3

Ouvrez un navigateur Web et accédez à :

http://p1wifi.local

Étape 4

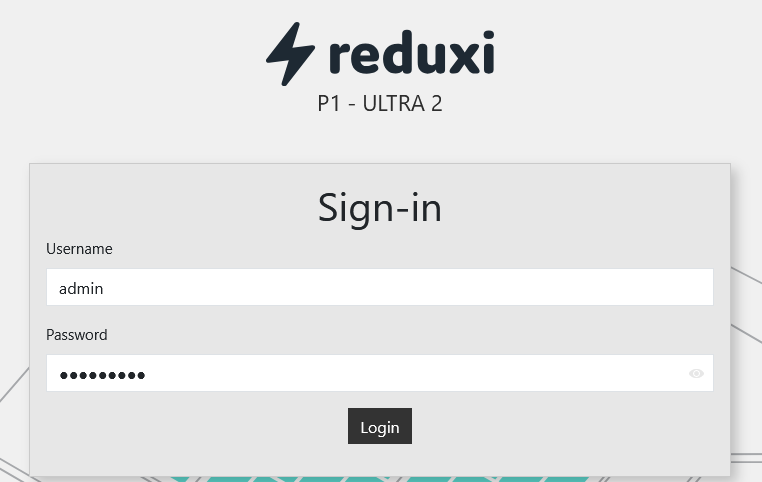

Connexion :

Nom d'utilisateur : admin

Mot de passe : Le mot de passe se trouve sur l'étiquette de l'appareil. Étape 5

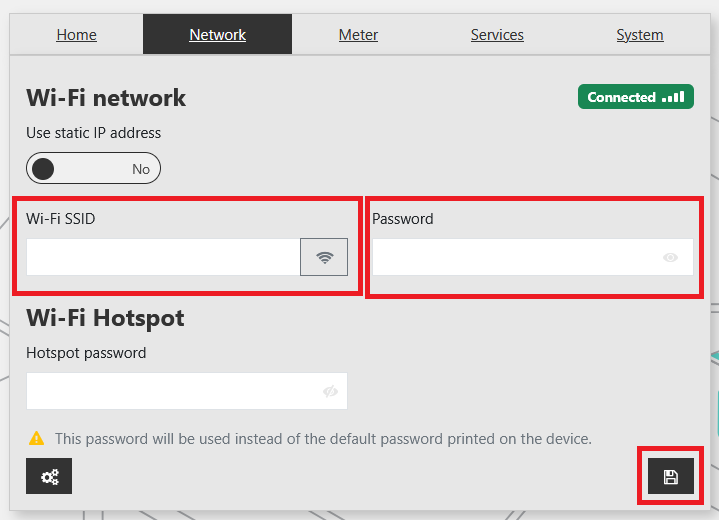

Entrez les identifiants de votre réseau Wi-Fi local.

Nous recommandons de configurer une adresse IP statique.




Étape 5

Entrez les identifiants de votre réseau Wi-Fi local.

Nous recommandons d'attribuer une adresse IP statique à l'appareil.


Enfin, cliquez sur « Enregistrer » dans le coin inférieur droit.

L'appareil se connectera alors au réseau Wi-Fi sélectionné et utilisera l'adresse IP configurée.

4.1 Paramètres du compteur

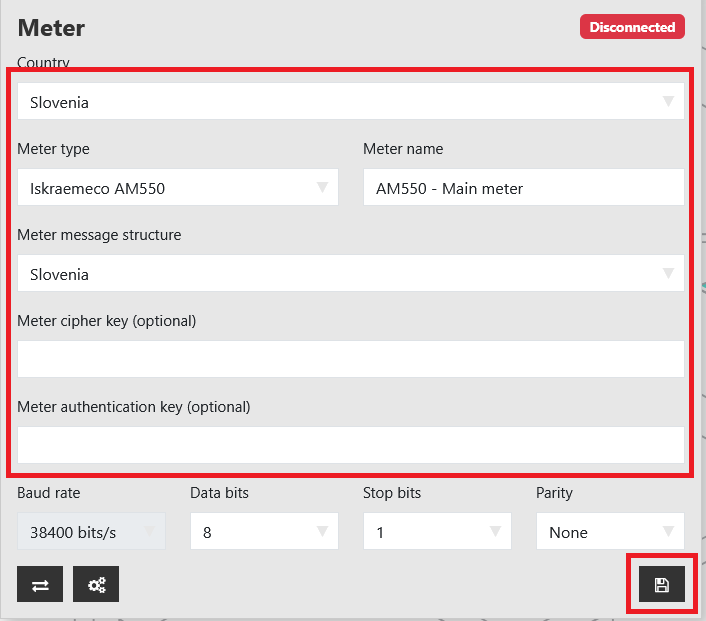

Sous l'onglet Compteur, configurez les paramètres suivants :

  • Pays
  • Type de compteur
  • Nom du compteur

Si le chiffrement est activé sur le compteur intelligent, entrez également les paramètres de chiffrement requis.

Si le compteur utilise des transformateurs de courant (CT), cliquez sur l'icône des paramètres supplémentaires en bas pour configurer les rapports CT et VT.

4.2 Paramètres des services

Sous Modbus, sélectionnez l'une des options de communication suivantes.



Option 1 : Modbus TCP/IP




Option 2 : Modbus RTU (RS485)

4.3 Connexion LTE – P1 Ultra Pro

Le P1 Ultra Pro prend également en charge la connectivité LTE à l'aide d'une carte SIM et d'une antenne LTE externe.

  1. Insérez une carte SIM active dans le P1 Ultra Pro.
  2. Connectez l'antenne LTE externe.
  3. Sélectionnez LTE comme connexion réseau.
  4. Entrez les paramètres APN requis par l'opérateur mobile.
  5. Si requis par l'opérateur, entrez le nom d'utilisateur, le mot de passe et le code PIN de la carte SIM.
  6. Enregistrez la configuration et vérifiez que la connexion LTE est active.

Les paramètres APN requis dépendent de l'opérateur mobile.

5. Connexion/Ajout d'un nouvel appareil

  1. Comment se connecter au configurateur Reduxi via le navigateur ? – Français

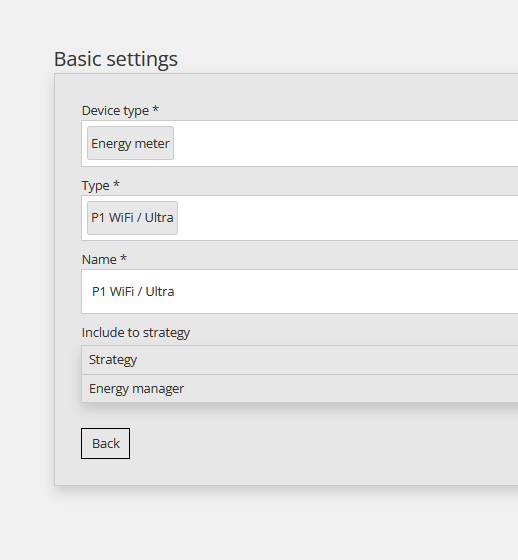

    Connectez-vous à l'interface Web du configurateur Reduxi et cliquez sur le bouton « Ajouter un appareil ».



     2 . Sélectionnez les paramètres de base.

6. Paramètres de communication

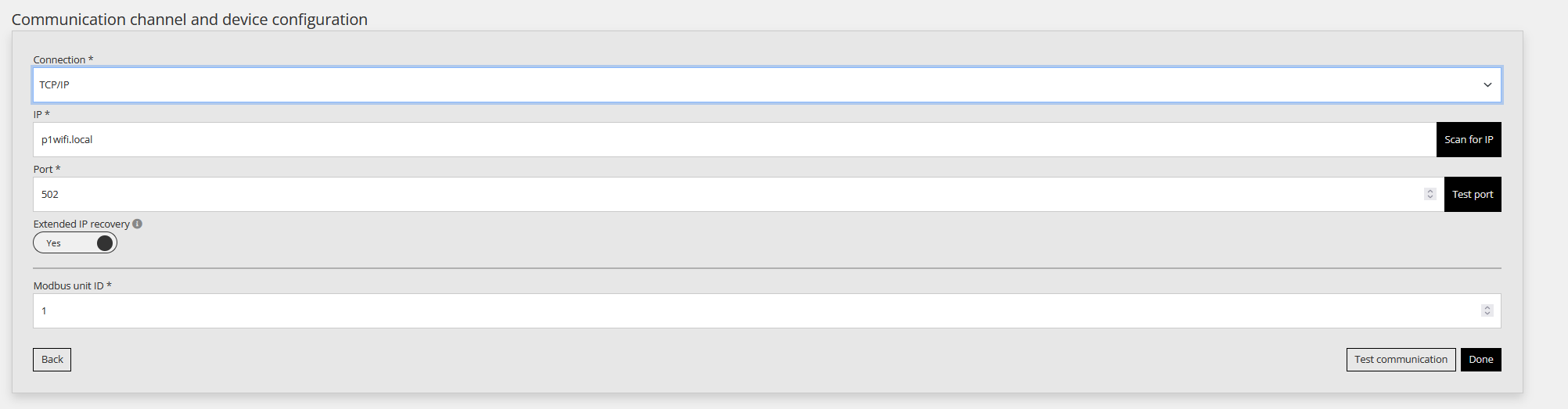

Dans les paramètres du canal de communication, entrez les paramètres conformément à votre connexion au compteur intelligent.


Exemple TCP IP :

Vous pouvez entrer p1wifi.local ou l'adresse IP configurée dans l'interface P1 WIFI Ultra.

7. Test de communication

Après avoir terminé la configuration, cliquez sur :

Communication réussie

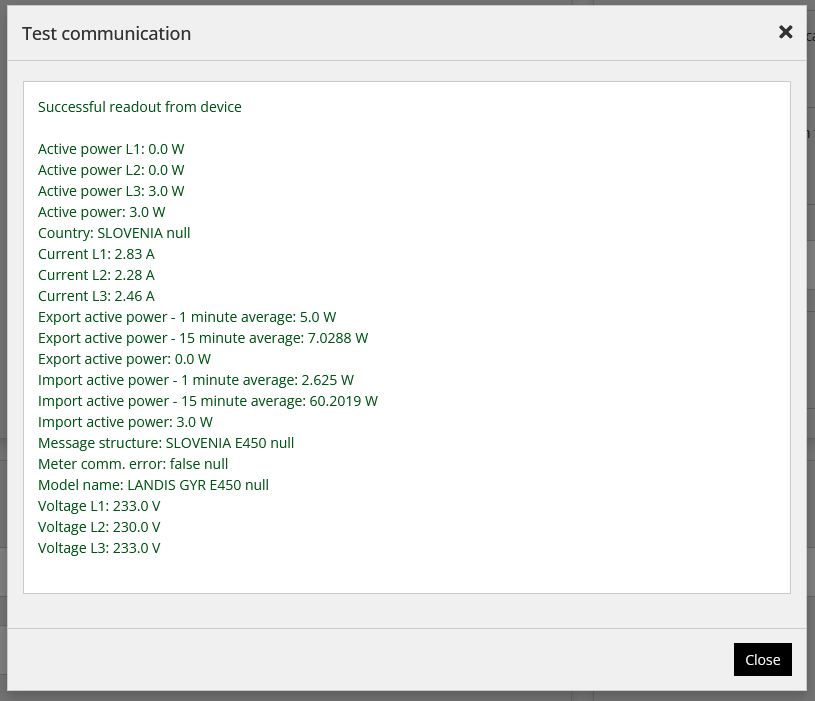

Exemple de communication réussie :

Communication infructueuse

Exemple de communication infructueuse :

Dans ce cas, vérifiez les éléments suivants :

  • Connexion du câble RJ12,
  • Connexion Wi-Fi,
  • Adresse IP,
  • Structure du message,
  • Activation du port HAN sur le compteur intelligent.

8. Indicateurs LED

Les indicateurs LED affichent l'état actuel de l'appareil :

  • Vert – Allumé : L'appareil est alimenté.
  • Bleu – Clignotant : L'appareil est connecté au Wi-Fi mais ne reçoit ni ne transmet de données actuellement.
  • Violet – Clignotant : L'appareil est connecté au Wi-Fi et transmet des données avec succès.
  • Rouge – Allumé ou clignotant : L'appareil n'est pas connecté au Wi-Fi.

9. Réinitialisation d'usine

Une réinitialisation d'usine est recommandée :

  • lors du remplacement du compteur intelligent,
  • lors du changement de lieu d'installation,
  • en cas de problèmes de connexion,
  • avant de reconfigurer l'appareil.

Procédure

  1. Connectez l'appareil à l'alimentation électrique.
  2. Appuyez et maintenez enfoncé le bouton RESET pendant environ 10 secondes.
  3. Attendez que le voyant rouge s'allume.
  4. Relâchez le bouton RESET.
  5. L'appareil reviendra à ses paramètres d'usine.

10. Dépannage

Si la communication ne fonctionne pas :

Vérifier la connexion au compteur intelligent

  • Le port HAN/P1 doit être activé.
  • Le câble RJ12 doit être correctement connecté.
  • Le câble doit utiliser une configuration de câblage 1:1.

Vérifier l'accès au convertisseur

Essayez d'ouvrir :

http://p1wifi.local

ou l'adresse IP du convertisseur.

Vérifier le réseau local

  • Le convertisseur doit être connecté au même réseau que le contrôleur Reduxi.
  • Vérifiez la force du signal Wi-Fi.

Vérifier la configuration

Vérifiez les points suivants :

  • adresse IP du convertisseur,
  • Structure du message,
  • modèle de compteur intelligent sélectionné.

Effectuer une réinitialisation d'usine

Si les étapes ci-dessus ne résolvent pas le problème, effectuez une réinitialisation d'usine et reconfigurez l'appareil.

11. Note importante

Certains compteurs intelligents prennent en charge plusieurs types de communication HAN/P1.

Si vous rencontrez des problèmes de communication, vérifiez les points suivants :

  • si le port HAN est activé,
  • quel protocole de communication est utilisé par le compteur intelligent,
  • si le bon modèle de compteur intelligent est sélectionné dans le configurateur Reduxi.
