Comment connecter my-PV AC•THOR, AC•THOR 9s et AC ELWA 2 au Reduxi Controller
Intégrez les régulateurs de puissance et les cartouches chauffantes my-PV dans le Reduxi Controller via Modbus TCP, afin que le surplus PV alimente automatiquement l'eau chaude et le chauffage.
Description textuelle de cette image

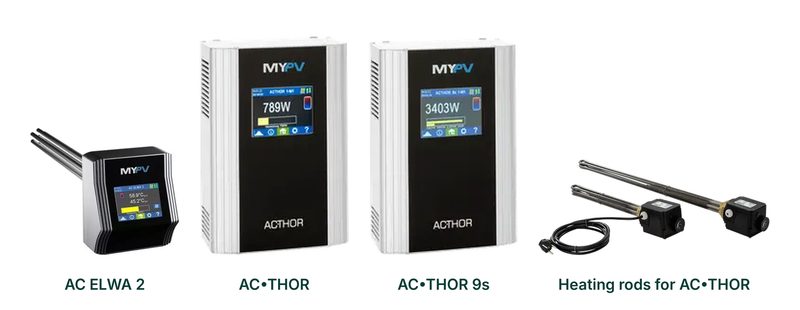

Collage photo sur fond blanc de quatre produits my-PV, de gauche à droite, chacun avec une étiquette vert foncé en dessous. AC ELWA 2 : un petit appareil noir à façade argentée et écran couleur, avec une cartouche chauffante qui dépasse sur sa gauche. AC•THOR : un grand appareil mural blanc et argent à façade noire, logo MYPV, écran couleur affichant 789W et le nom ACTHOR imprimé sous l'écran. AC•THOR 9s : le même type d'appareil avec l'écran affichant 3403W. Cartouches chauffantes pour AC•THOR : deux longues tiges métalliques avec des boîtiers de raccordement noirs, l'une avec un câble noir.
1 Documentation technique
Avant la mise en service, lisez les instructions d'installation fournies avec l'appareil et le manuel d'utilisation my-PV actuel :
2 Matériel nécessaire
- Reduxi Controller – Stand Alone ou rail DIN
- Mesure du réseau au point de raccordement au réseau : si un onduleur PV est connecté à Reduxi et que son compteur intelligent est lu via l'onduleur, aucun compteur supplémentaire n'est nécessaire. Si l'appareil my-PV est le seul appareil sur le Reduxi Controller, installez un compteur d'énergie ou un compteur intelligent ; voir la liste des appareils pris en charge
- my-PV AC•THOR, AC•THOR 9s ou AC ELWA 2 avec le dernier firmware
- Connexion réseau (LAN ou Wi‑Fi) : appareil my-PV et Reduxi Controller sur le même réseau, reliés via un routeur
- Ordinateur portable, tablette ou smartphone avec accès à Internet
3 Vue d'ensemble

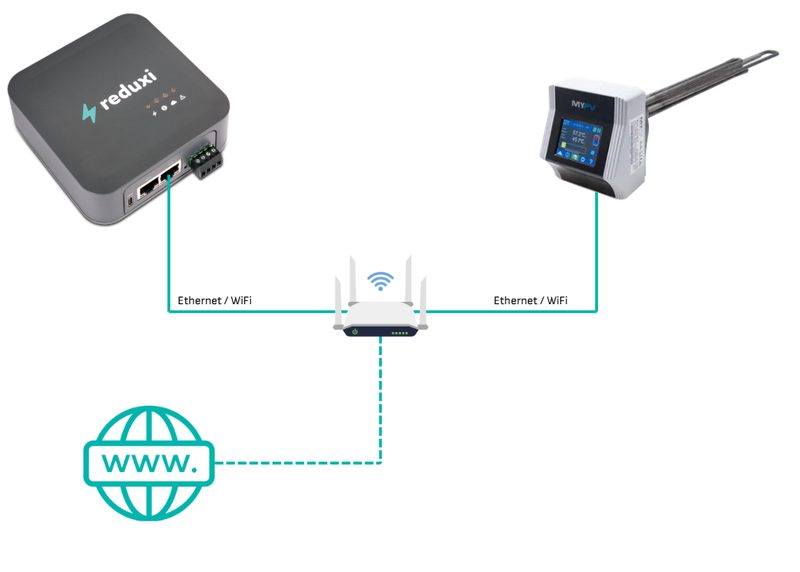

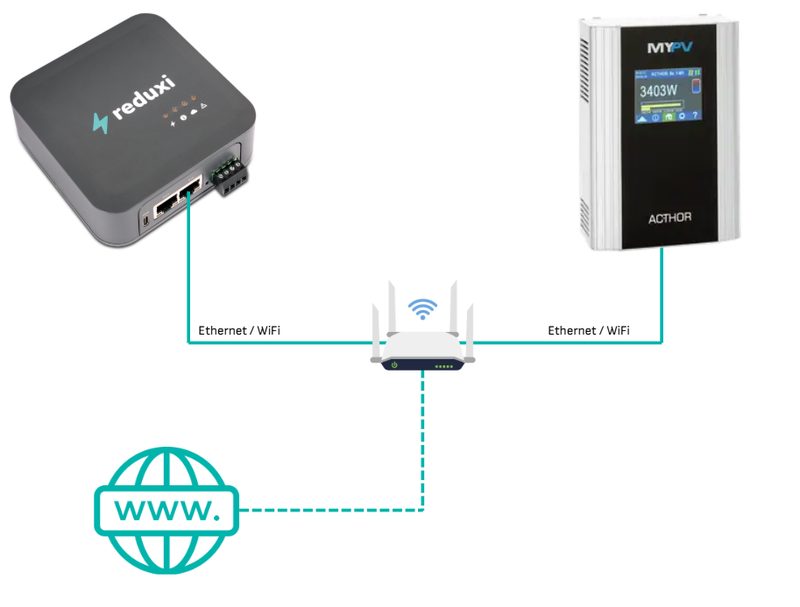

L'AC•THOR ou l'AC ELWA 2 et le Reduxi Controller sont connectés au même réseau via un routeur. Sur ce réseau, le Reduxi Controller indique à l'appareil my-PV, via Modbus TCP, quelle puissance consommer, par exemple le surplus PV actuel.
Description textuelle de cette image
Schéma sur fond blanc. En haut à gauche : un boîtier de contrôleur Reduxi gris foncé avec le logo reduxi, deux ports Ethernet et une fiche à bornes verte sur son côté droit. En haut à droite : un appareil my-PV ACTHOR avec le logo MYPV et un écran affichant 3403W. Au centre : un routeur blanc avec des antennes et un symbole Wi-Fi. En bas à gauche : une icône de globe turquoise avec le texte www. Connexions : une ligne turquoise continue du contrôleur Reduxi vers le routeur, libellée Ethernet / WiFi ; une ligne turquoise continue de l'appareil ACTHOR vers le routeur, libellée Ethernet / WiFi ; une ligne turquoise en pointillés du routeur vers le globe www (Internet).
Description textuelle de cette image
Schéma sur fond blanc. En haut à gauche : un boîtier de contrôleur Reduxi gris foncé avec le logo reduxi, deux ports Ethernet et une fiche à bornes verte sur son côté droit. En haut à droite : un appareil my-PV AC ELWA 2 avec le logo MYPV, un écran couleur et une cartouche chauffante métallique qui s'étend vers le haut à droite. Au centre : un routeur blanc avec des antennes et un symbole Wi-Fi. En bas à gauche : une icône de globe turquoise avec le texte www. Connexions : une ligne turquoise continue du contrôleur Reduxi vers le routeur, libellée Ethernet / WiFi ; une ligne turquoise continue de l'appareil AC ELWA 2 vers le routeur, libellée Ethernet / WiFi ; une ligne turquoise en pointillés du routeur vers le globe www (Internet).

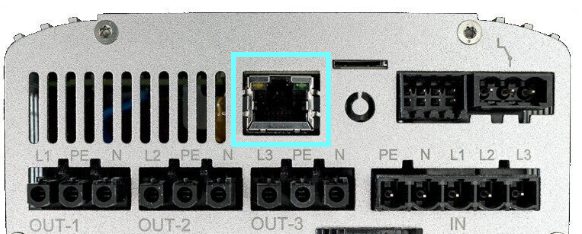

Connectez l'appareil my-PV au routeur avec un câble réseau ou via Wi‑Fi. Le port LAN (repéré) se trouve sous l'appareil :

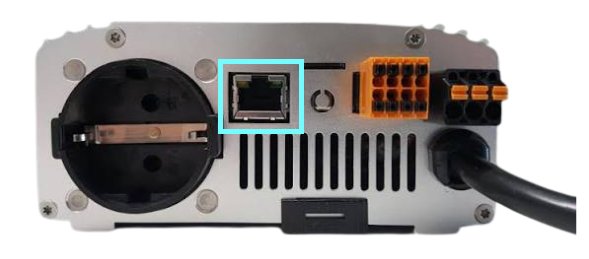

Description textuelle de cette image
Photo du dessous d'un appareil en métal gris clair. Un cadre cyan (bleu clair) met en évidence le port réseau RJ45 (LAN) en haut au milieu. À sa gauche : une prise ronde avec un contact en retrait (clip de mise à la terre visible). À droite du port LAN : une petite ouverture ronde, un bornier orange à enfichage direct avec plusieurs ouvertures, et un connecteur noir avec des parties orange. Un épais câble noir sort de l'appareil sur le côté droit. Des fentes de ventilation courent le long du milieu inférieur. Aucun texte n'est imprimé dans la zone visible.
Description textuelle de cette image
Photo du côté connecteurs, en dessous, d'un appareil gris clair. Un cadre cyan (bleu clair) met en évidence un port réseau RJ45 (LAN) en haut au milieu. À gauche : des fentes de ventilation. À droite du port LAN : un bouton ou une ouverture ronde et deux connecteurs noirs en haut. Rangée inférieure de bornes noires à vis/enfichables avec des libellés imprimés : OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) et IN (PE, N, L1, L2, L3). Une petite fente est visible au-dessus de la zone du port LAN, à sa droite.

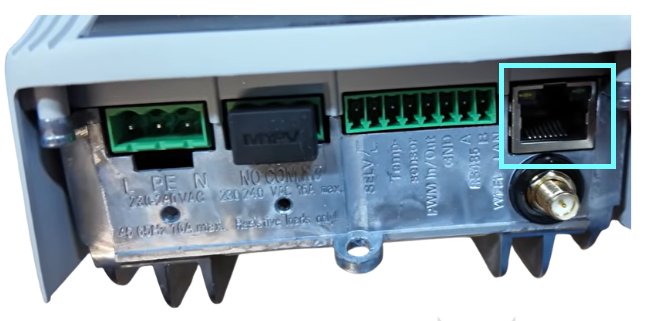

Description textuelle de cette image
Photo de la zone des bornes, en dessous, d'un appareil gris avec un cadre cyan (bleu clair) autour du port réseau RJ45 (LAN) à droite. Sous le port se trouve un connecteur d'antenne doré de type SMA. De gauche à droite : une fiche verte à 3 pôles marquée L, PE, N et 230/240 VAC ; un cache noir avec un logo MYPV au-dessus d'un connecteur marqué NO COMM et 230/240 VAC avec une indication de courant maximal ; une fiche verte à 8 pôles avec des libellés orientés sur la plaque métallique, notamment Temp-sensor, PWM In/Out, GND, RS485 A et B, WiFi LAN.
4 Configurer l'appareil my-PV
Préparez d'abord l'appareil my-PV. Poursuivez ensuite avec le Point 5.
4.1 Régler le type de contrôle sur « Modbus TCP »
Les photos montrent un AC•THOR 9s dont la langue d'affichage est réglée sur l'allemand ; les éléments de menu se trouvent au même endroit dans les autres langues.
Modbus TCP. L'entrée sélectionnée est surlignée en vert.

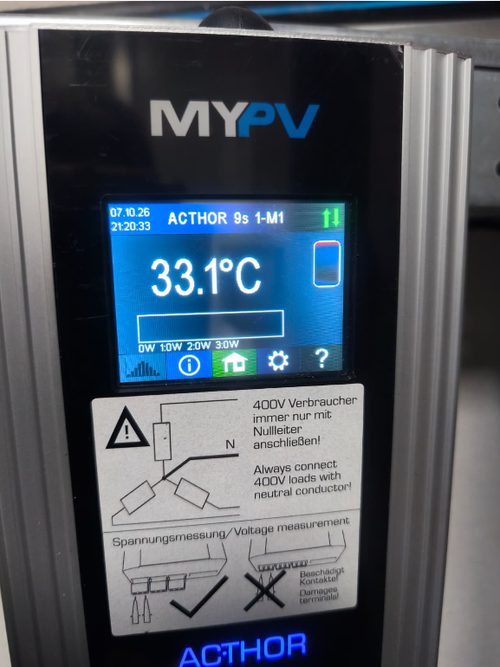

Description textuelle de cette image
Photo de la face avant d'un appareil my-PV avec le logo MYPV en haut et le logo AC THOR en bas. L'écran couleur affiche l'écran d'accueil : date et heure 07.10.26 21:20:33, nom de l'appareil ACTHOR 9s 1-M1, flèches vertes haut/bas, une grande température 33.1°C, un symbole de ballon à droite, une barre de puissance avec l'échelle 0W 1.0W 2.0W 3.0W. Barre d'icônes du bas : barres de signal, icône d'information, icône de maison (surlignée en vert, écran d'accueil), icône d'engrenage, point d'interrogation. Sous l'écran, une étiquette blanche avec un triangle d'avertissement et un schéma de câblage indique : 400V Verbraucher immer nur mit Nullleiter anschließen! [Raccordez toujours les charges 400V uniquement avec le neutre] et Always connect 400V loads with neutral conductor!, ainsi que Spannungsmessung/Voltage measurement avec un schéma de borne correcte cochée et de borne erronée barrée (Beschädigt Kontakte / Damaged terminals).
Description textuelle de cette image

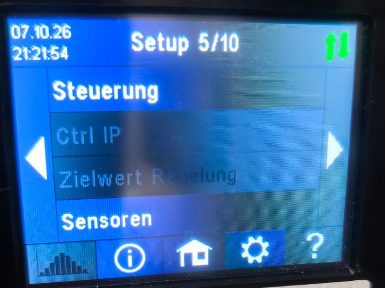

Photo de l'écran couleur d'un appareil, fond bleu, texte blanc. Barre supérieure : date et heure 07.10.26 21:21:54, titre Setup 5/10, flèches vertes haut/bas. Menu en allemand : Steuerung [Contrôle] (surligné, blanc vif), Ctrl IP (atténué), Zielwert Regelung [régulation par valeur cible] (atténué, partiellement masqué par un reflet), Sensoren [capteurs] (blanc vif). Flèche blanche sur les côtés gauche et droit. Barre d'icônes du bas : barres de signal (atténuées), icône d'information, icône de maison, icône d'engrenage (surlignée, bleu plus clair), point d'interrogation. Le bord droit de l'image est blanc.

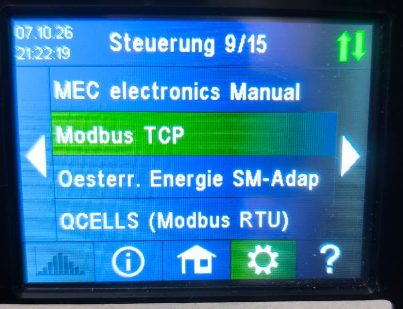

Description textuelle de cette image
Photo de l'écran couleur d'un appareil, fond bleu, texte blanc. Barre supérieure : date et heure 07.10.26 21:22:19, titre Steuerung 9/15 [Contrôle 9/15], flèches vertes haut/bas. Liste du menu : MEC electronics Manual ; Modbus TCP (surligné par une barre verte, sélectionné) ; Oesterr. Energie SM-Adap ; QCELLS (Modbus RTU). Flèche blanche sur les côtés gauche et droit. Barre d'icônes du bas : barres de signal (atténuées), icône d'information, icône de maison, icône d'engrenage (surlignée en vert), point d'interrogation. Le bord droit de l'image est blanc.
4.2 Attribuer une adresse IP fixe
L'adresse IP de l'AC•THOR ou de l'AC ELWA 2 doit être statique. Sinon, le Reduxi Controller perd la connexion dès que le routeur attribue une nouvelle adresse. Il y a deux façons de procéder :
- Recommandé : réservation DHCP dans le routeur : laissez l'appareil my-PV en DHCP et réservez son adresse IP actuelle dans le routeur.

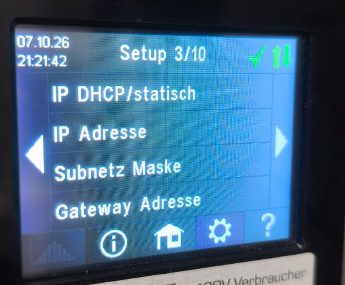

- IP statique sur l'appareil : sur l'écran, accédez à Setup 3/10, réglez IP DHCP/statisch sur statique et saisissez IP Adresse (adresse IP), Subnetz Maske (masque de sous-réseau) et Gateway Adresse (adresse de la passerelle). Choisissez une adresse en dehors de la plage DHCP du routeur.
Description textuelle de cette image
Photo du petit écran couleur d'un appareil, fond bleu et texte blanc. Barre supérieure : date et heure 07.10.26 21:21:42, titre Setup 3/10, une coche verte et des flèches vertes haut/bas. Lignes de menu en allemand : IP DHCP/statisch [IP DHCP/statique], IP Adresse [adresse IP], Subnetz Maske [masque de sous-réseau], Gateway Adresse [adresse de la passerelle]. Une flèche blanche pointe vers la gauche sur le côté gauche et une autre vers la droite sur le côté droit. Barre d'icônes du bas : barres de signal (atténuées), icône d'information, icône de maison, icône d'engrenage, point d'interrogation. La partie basse de l'étiquette située sous l'écran est partiellement visible et indique 400V Verbraucher. La partie droite de l'image est blanche.
5 Se connecter à l'interface web de Reduxi
Vous pouvez ouvrir l'interface web de Reduxi de deux façons :
reduxi.local
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://reduxi.local.Vous trouverez l'adresse IP du contrôleur dans la liste des appareils de votre routeur ou dans l'application Reduxi sous Reduxi devices.
admin · Mot de passe : admin (valeurs d'usine)
Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
6 Ajouter l'appareil my-PV dans Reduxi
6.1 Paramètres de base
HVACType :
myPVName : un nom au choix, p. ex.
myPV AC Thor 9sInclude to strategy : cochez Regulated devices pour la stratégie qui doit piloter l'appareil my-PV.
Confirmez avec Next.
Description textuelle de cette image
Capture d'écran du menu de navigation de gauche du Reduxi Configurator (logo reduxi Configurator en haut). La section Devices (dépliée, signe moins) répertorie deux icônes d'appareils : une icône de voiture et une icône de pylône électrique. En dessous, l'entrée + Add device est mise en évidence par un cadre cyan. Autres entrées du menu : Strategies (signe plus), Utility Rate Plan, Settings (signe plus).

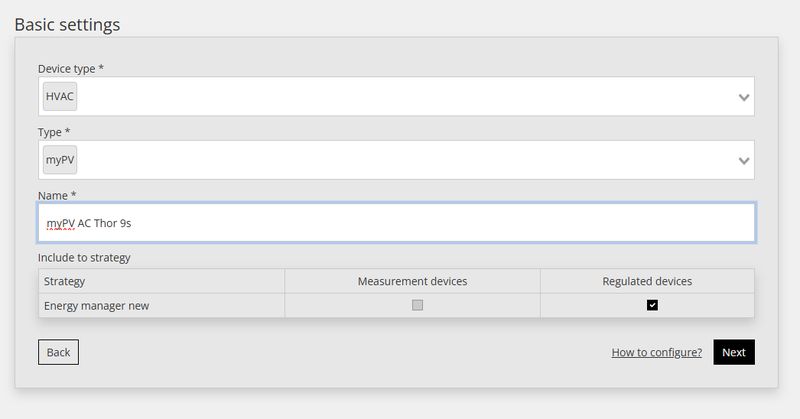

Description textuelle de cette image
Capture d'écran de l'étape Basic settings de l'assistant du Reduxi Configurator. Device type * : HVAC (liste déroulante). Type * : myPV (liste déroulante). Name * : myPV AC Thor 9s (champ actif, contour bleu). Section Include to strategy : tableau avec les colonnes Strategy, Measurement devices, Regulated devices. Une ligne : Strategy : Energy manager new ; Measurement devices : case non cochée (grisée) ; Regulated devices : case cochée. Boutons : Back (contour, à gauche), lien How to configure? et Next (noir, à droite).
6.2 Paramètres de communication
Dans la fenêtre suivante, saisissez les paramètres IP. Le port et le Modbus unit ID sont renseignés automatiquement.
| Paramètre | Valeur |
|---|---|
| Connexion |
TCP/IP
|
| IP | Adresse IP de l'appareil my-PV (fixe, voir Point 4.2) |
| Port |
502 (renseigné automatiquement)
|
| Extended IP recovery |
Yes
|
| Modbus unit ID |
1 (renseigné automatiquement)
|

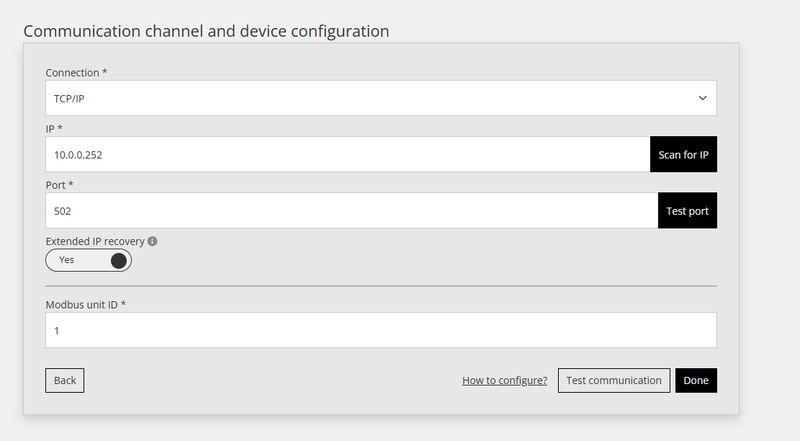

Description textuelle de cette image
Capture d'écran du formulaire intitulé Communication channel and device configuration du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 10.0.0.252, avec le bouton noir Scan for IP. Port * : 502, avec le bouton noir Test port. Extended IP recovery (icône d'information) : interrupteur sur Yes. Modbus unit ID * : 1. Boutons en bas : Back (contour, à gauche), lien How to configure?, Test communication (contour) et Done (noir).
502 est joignable.
6.3 Tester la communication
Cliquez sur Test communication pour vérifier si le Reduxi Controller peut lire les données de l'appareil my-PV.
Description textuelle de cette image
Capture d'écran de la boîte de dialogue Test communication du Reduxi Configurator (croix de fermeture en haut à droite) affichée au-dessus d'une page assombrie. Message en texte vert : Successful readout from device. Valeurs listées : Active power MAX: 9000.0 W ; Active power: 0.0 W ; Error: false null ; Import active energy: 0 Wh ; Model name: ACTHOR 9S null ; State name: STARTUP null ; Temperature room MAX: 22.0 °C ; Temperature room MIN day: 20.0 °C ; Temperature room MIN night: 20.0 °C ; Temperature water MAX: 85.0 °C ; Temperature water MIN: 50.0 °C ; Temperature: 31.7 °C. Bouton : Close (noir, en bas à droite).
502), l'adresse IP et le type de contrôle Modbus TCP sur l'appareil my-PV. Répétez ensuite le test. Si le ping du résultat réussit, la connexion réseau fonctionne et la cause est le port ou le réglage Modbus de l'appareil my-PV. Voir aussi Problèmes courants.
Description textuelle de cette image
Capture d'écran de la boîte de dialogue Test communication du Reduxi Configurator (croix de fermeture en haut à droite) au-dessus d'une page assombrie. Premier encadré en texte rouge : Unable to communicate with device. Second encadré en texte rouge : Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Bouton : Close (noir). Derrière la boîte de dialogue, les boutons Back, How to configure et Test communication sont partiellement visibles.
7 Vérifier les mesures & activer le pilotage
7.1 Vérifier les mesures

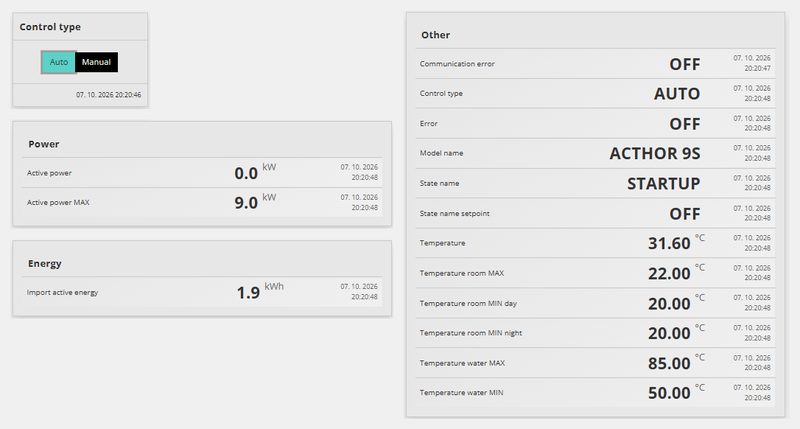

Dans l'interface web de Reduxi, ouvrez Devices → [nom de l'appareil my-PV] → Last measurement.
Description textuelle de cette image
Capture d'écran de la page des mesures de l'appareil my-PV. Colonne de gauche : carte Control type avec commutateur Auto (sélectionné, turquoise) et Manual (noir), horodatage 07. 10. 2026 20:20:46. Carte Power : Active power 0.0 kW ; Active power MAX 9.0 kW. Carte Energy : Import active energy 1.9 kWh. Carte de droite Other : Communication error OFF ; Control type AUTO ; Error OFF ; Model name ACTHOR 9S ; State name STARTUP ; State name setpoint OFF ; Temperature 31.60 °C ; Temperature room MAX 22.00 °C ; Temperature room MIN day 20.00 °C ; Temperature room MIN night 20.00 °C ; Temperature water MAX 85.00 °C ; Temperature water MIN 50.00 °C. Chaque valeur porte un horodatage du 07. 10. 2026 vers 20:20:48.
| Ce que vous voyez | Signification |
|---|---|
| Communication error OFF, les valeurs sont lues | La communication fonctionne. |
| Communication error ON, toutes les valeurs sont à 0 | Pas de communication : les réglages ne correspondent pas. Vérifiez le Point 4 et le Point 6.2, ou consultez Problèmes courants. |
7.2 Activer le pilotage par Reduxi
Dans l'encadré Control type de la vue de l'appareil, sélectionnez Auto. Ce n'est qu'alors que les commandes de la stratégie Reduxi parviennent à l'appareil my-PV. Avec Manual, l'appareil n'est pas piloté par la stratégie.
Étape suivante : choisissez et configurez la stratégie ; voir Stratégies pour le Reduxi Controller sous Articles associés.
✓ Résumé
Préparation (points 1 à 3) : munissez-vous du manuel my-PV, d'un Reduxi Controller, d'une mesure du réseau (compteur intelligent de l'onduleur PV ou compteur distinct) et d'un my-PV AC•THOR, AC•THOR 9s ou AC ELWA 2. L'appareil my-PV et le contrôleur sont sur le même réseau via un routeur.
Appareil my-PV (point 4) : réglez le type de contrôle sur Modbus TCP sur l'écran (ou dans l'interface web my-PV) et réservez une adresse IP fixe dans le routeur.
Ajout dans Reduxi (points 5 à 6) : ouvrez l'interface web de Reduxi via l'application (tunnel) ou un navigateur, ajoutez le device type HVAC / type myPV, saisissez l'IP (port 502, Modbus unit ID 1) et lancez le test de communication.
Mise en service (point 7) : vérifiez la last measurement (communication error OFF), réglez le type de contrôle sur Auto et configurez la stratégie. La mesure du réseau (compteur intelligent de l'onduleur PV ou compteur distinct) doit déjà être configurée.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le test échoue avec « Unable to communicate … on port 501 », le ping réussit |
Le réseau fonctionne, mais le port est incorrect ou Modbus TCP n'est pas actif. Réglez le port sur 502 et vérifiez que le type de contrôle de l'appareil my-PV est Modbus TCP.
|
| Le test échoue, le ping échoue | L'appareil my-PV n'est pas joignable : vérifiez l'adresse IP, et que l'appareil et le contrôleur se trouvent sur le même réseau. |
| La connexion fonctionnait, puis s'est interrompue | L'appareil my-PV a probablement reçu une nouvelle adresse IP du routeur. Réservez une IP fixe dans le routeur et saisissez-la dans l'interface web de Reduxi. |
| Les mesures s'affichent, mais l'appareil ne suit pas la stratégie |
Réglez le type de contrôle sur Auto, vérifiez que Regulated devices est coché pour la stratégie, qu'une stratégie est active et que la mesure du réseau fournit des valeurs.
|
| L'appareil my-PV reçoit des consignes contradictoires | Assurez-vous que l'appareil n'est pas aussi piloté directement par un onduleur ou un système de batterie : seul le Reduxi Controller définit la puissance. |
Impossible d'ouvrir le contrôleur via reduxi.local
|
Saisissez plutôt l'adresse IP du contrôleur (liste des appareils du routeur ou application Reduxi → Reduxi devices), ou utilisez la connexion par tunnel dans l'application Reduxi. |
