Comment connecter le Fronius Wattpilot (OCPP) au Reduxi Controller
Connectez la wallbox Fronius Wattpilot au Reduxi Controller via OCPP 1.6J, afin que le Controller puisse surveiller et piloter la recharge avec le surplus PV et la gestion de charge.
Description textuelle de cette image

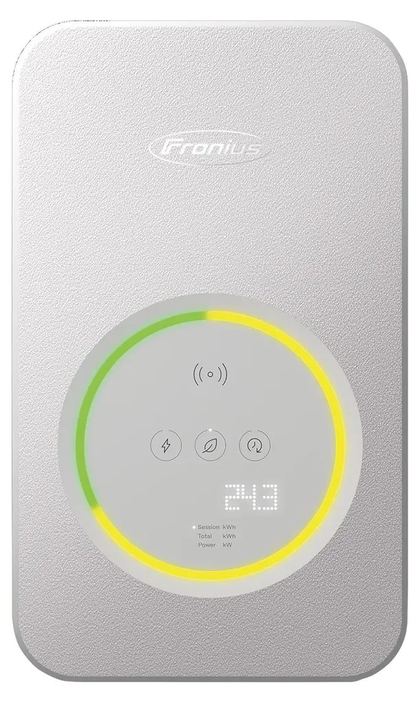

Photo produit d'un boîtier mural Fronius Wattpilot sur fond blanc : un boîtier rectangulaire gris clair aux coins arrondis, à la surface texturée. Le logo Fronius se trouve près du haut. Dans la partie basse, un panneau rond avec un anneau lumineux vert en haut à gauche et jaune à droite et en bas. À l'intérieur de l'anneau : un symbole sans fil, trois icônes rondes (éclair, feuille, jauge), un affichage à matrice de points indiquant 243, et trois minuscules lignes de texte, Session kWh, Total kWh, Power kW.
Description textuelle de cette image

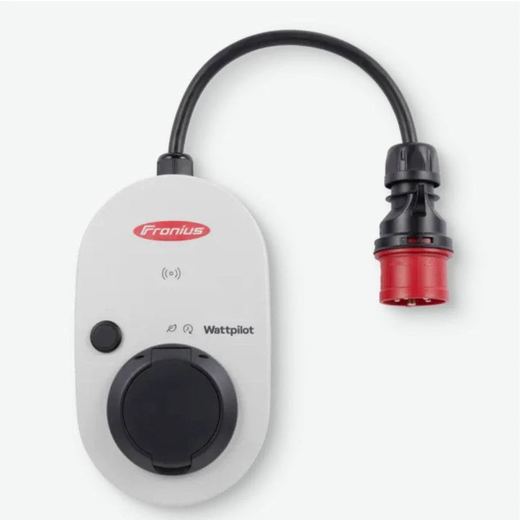

Photo produit d'un Fronius Wattpilot sur fond clair. Un boîtier ovale arrondi gris clair avec le logo rouge Fronius en haut, un petit symbole sans fil / RFID en dessous, un bouton rond noir à gauche, le texte Wattpilot avec deux petites icônes, et une prise de recharge noire de type 2 avec un volet en bas. Un câble noir sort du haut du boîtier en formant une boucle et se termine à droite par une fiche CEE noire et rouge. La partie droite de l'image est blanche.
1 Documentation technique
Le Fronius Wattpilot prend en charge OCPP 1.6J (Open Charge Point Protocol, JSON sur WebSocket). Dans cette configuration, le Reduxi Controller fait office de serveur OCPP local (central system) et le Wattpilot s'y connecte en tant que charge point ; aucun service cloud n'est nécessaire.
ws:// (local)Documents du fabricant :
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – messages OCPP pris en charge, paramètres de configuration et activation dans l'application
- Open Charge Alliance – spécification OCPP 1.6
2 Matériel nécessaire
- Fronius Wattpilot, installé et mis en service par un électricien qualifié
- Wattpilot connecté au même réseau local que le Reduxi Controller (Wi‑Fi ou LAN via le routeur)
- Smartphone avec l'application Fronius Solar.wattpilot, connecté au Wattpilot
- Reduxi Controller avec une adresse IP fixe connue (p. ex.
192.168.31.73), affichée dans le Reduxi Configurator sous Controller OCPP JSON 1.6 URL lors de l'ajout de l'appareil, ou dans le routeur - Numéro de série du Wattpilot (indiqué dans l'application et sur la plaque signalétique, p. ex.
91099800) - Ordinateur portable ou tablette avec accès à Internet pour le Reduxi Configurator
3 Vue d'ensemble
Le Wattpilot ouvre une connexion WebSocket vers le Reduxi Controller et s'identifie avec son numéro de série. Le Controller associe la connexion à l'appareil ayant le même device identifier, puis lit les mesures et envoie les limites de charge.
| Composant | Rôle | Adresse / réglage |
|---|---|---|
| Reduxi Controller | Serveur OCPP (central system) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | Client OCPP (charge point) | Se connecte à l'URL ci-dessus + son numéro de série |
| URL complète utilisée par le Wattpilot | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (non chiffré) ou wss://. Le Reduxi Controller utilise ws://. Les serveurs OCPP externes exigent toujours wss://.4 Configurer OCPP dans l'application Wattpilot
4.1 Activer OCPP
Description textuelle de cette image

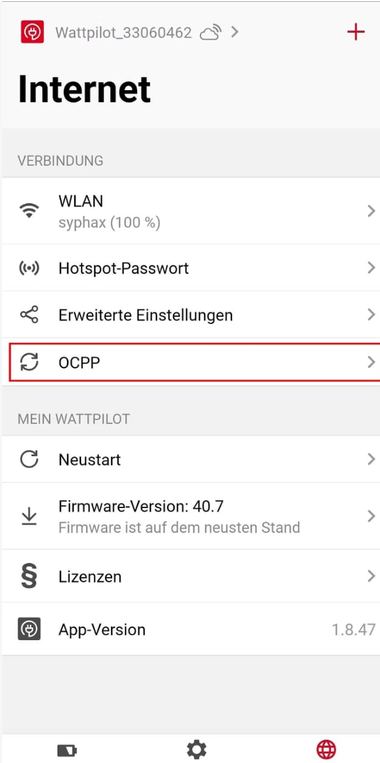

Capture d'écran d'un écran d'application mobile intitulé Internet. En-tête : nom de l'appareil Wattpilot_33060462 avec une icône de nuage et une flèche, icône plus rouge à droite. Section VERBINDUNG [Connexion] : WLAN [Wi-Fi] avec le réseau syphax (100 %) ; Hotspot-Passwort [Mot de passe du hotspot] ; Erweiterte Einstellungen [Paramètres avancés] ; OCPP (mis en évidence par un rectangle rouge). Section MEIN WATTPILOT [Mon Wattpilot] : Neustart [Redémarrage] ; Firmware-Version : 40.7 avec le texte Firmware ist auf dem neusten Stand [Le firmware est à jour] ; Lizenzen [Licences] ; App-Version 1.8.47. Chaque ligne sauf App-Version comporte une flèche à droite. Barre du bas : icône de batterie, icône d'engrenage, icône de globe (rouge, sélectionnée). La partie droite de l'image est blanche.
4.2 Paramètres du serveur OCPP
Touchez OCPP-Server et saisissez les valeurs suivantes :
| Champ (DE / EN) | Valeur |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | vide |
| Passwort / Password | vide |
| Host | Adresse IP du Reduxi Controller, p. ex. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – obligatoire |
L'application affiche ensuite l'adresse complète, p. ex. ws://192.168.31.73/ocpp/1.6/json/91099800. Touchez Änderungen speichern / Save. L'URL du Controller est aussi affichée dans le Reduxi Configurator (voir Point 6.2).
Description textuelle de cette image

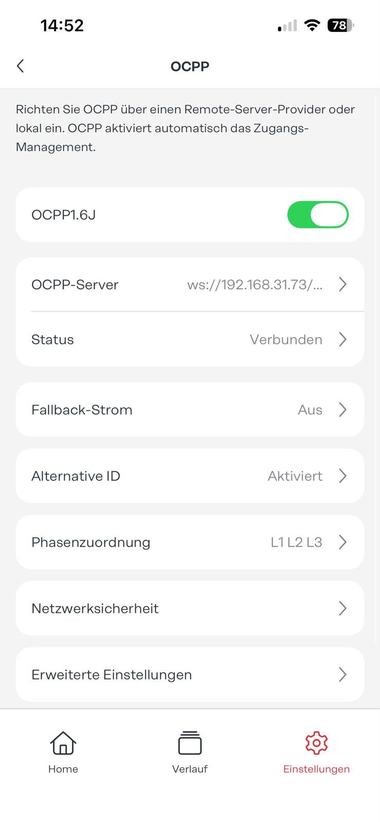

Capture d'écran d'un écran d'application mobile (barre d'état : heure 14:52, signal, Wi-Fi, batterie 78) intitulé OCPP, avec une flèche de retour en haut à gauche. Texte d'introduction en allemand : Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Configurez OCPP via un fournisseur de serveur distant ou en local. OCPP active automatiquement la gestion des accès.] Lignes de paramètres : OCPP1.6J : interrupteur activé (vert) ; OCPP-Server : ws://192.168.31.73/... avec une flèche ; Status : Verbunden [Connecté] avec une flèche ; Fallback-Strom [Courant de repli] : Aus [Désactivé] ; Alternative ID : Aktiviert [Activé] ; Phasenzuordnung [Affectation des phases] : L1 L2 L3 ; Netzwerksicherheit [Sécurité réseau] avec une flèche ; Erweiterte Einstellungen [Paramètres avancés] avec une flèche. Barre de navigation du bas : Home, Verlauf [Historique], Einstellungen [Paramètres] (sélectionné, icône d'engrenage rouge). La partie droite de l'image est blanche.
Description textuelle de cette image

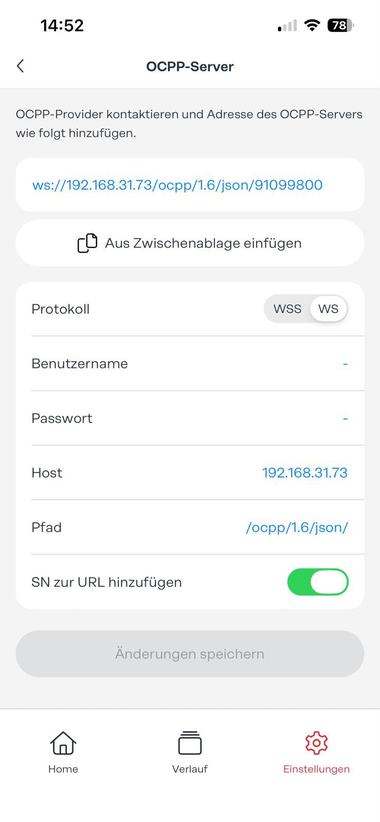

Capture d'écran d'un écran d'application mobile (barre d'état : heure 14:52, signal, Wi-Fi, batterie 78) intitulé OCPP-Server, avec une flèche de retour en haut à gauche. Texte d'introduction en allemand : OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Contactez le fournisseur OCPP et ajoutez l'adresse du serveur OCPP comme suit.] Texte de lien bleu dans un encadré : ws://192.168.31.73/ocpp/1.6/json/91099800. Bouton : Aus Zwischenablage einfügen [Coller depuis le presse-papiers]. Liste de paramètres : Protokoll : commutateur WSS / WS avec WS sélectionné ; Benutzername [Nom d'utilisateur] : - (tiret, vide) ; Passwort [Mot de passe] : - (tiret, vide) ; Host : 192.168.31.73 ; Pfad [Chemin] : /ocpp/1.6/json/ ; SN zur URL hinzufügen [Ajouter le numéro de série à l'URL] : interrupteur activé (vert). En dessous : un bouton gris Änderungen speichern [Enregistrer les modifications] (inactif). Barre de navigation du bas : Home, Verlauf [Historique], Einstellungen [Paramètres] (sélectionné, icône d'engrenage rouge). La partie droite de l'image est blanche.
4.3 Autres options OCPP
| Option | Recommandation |
|---|---|
| Statut | Affiche Not connected, Started, Connected ou Connected and accepted. Une fois l'appareil ajouté dans Reduxi, il doit afficher Verbunden / Connected. |
| Fallback-Strom / Fallback current | Courant de charge que le Wattpilot utilise si la connexion OCPP avec le Controller est perdue. Définissez une valeur sûre pour le raccordement de la maison. |
| Phasenzuordnung / Phase assignment | Affectation des phases du Wattpilot aux phases du réseau (p. ex. L1 L2 L3). Doit correspondre au câblage, afin que la gestion de charge réduise la bonne phase. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | À laisser inchangé. |
5 Se connecter à l'interface web de Reduxi
Le Reduxi Configurator peut être ouvert à distance via la connexion par tunnel dans l'application Reduxi ou en local dans un navigateur web sur le même réseau. Les deux mènent à la même interface web.
À distance
Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
http://192.168.31.73) ou http://reduxi.local.admin · Mot de passe : admin (valeurs d'usine).Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Description textuelle de cette image
Capture d'écran de l'interface web du Reduxi Configurator après la connexion, thème clair. En haut à gauche : logo 'reduxi configurator'. Barre d'en-tête : 'Home' à gauche, état vert 'Connected' en haut à droite. Barre latérale gauche : section 'Devices' dépliée avec une liste d'entrées, puis sections repliées 'Manager', 'Configuration' et 'Settings'. Zone principale : schéma de flux d'énergie. Maison au centre avec un anneau, valeur 24.20 kW. Icône Grid en haut à gauche, 24.20 kW (point rouge sur sa ligne). Icône Solar en haut à droite, valeur '-'. Icône de gauche (batterie ou appareil), 6.700 kW (point vert sur sa ligne). Icônes de droite (stockage par batterie et un appareil), valeurs '-'. Icône EV charger en bas à gauche, 31.00 kW. Une autre icône d'appareil en bas à droite. Étiquette 'Energy manager' sous la maison.
ws://<Controller IP>/ocpp/1.6/json.6 Ajouter le Wattpilot dans Reduxi
6.1 Paramètres de base
EV charger · Type : OCPP 1.6 - JSON.Fronius Wattpilot). Sous Include to strategy, laissez coché Energy manager → Regulated devices, puis cliquez sur Next.Description textuelle de cette image

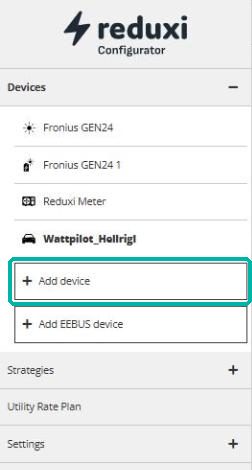

Capture d'écran du menu de gauche du Reduxi Configurator (logo reduxi avec le mot Configurator au-dessus). Section Devices (dépliée, signe moins) avec les entrées : Fronius GEN24 (icône de soleil), Fronius GEN24 1 (icône d'onduleur), Reduxi Meter (icône de compteur), Wattpilot (icône de voiture, en gras, l'entrée en cours). En dessous : un bouton + Add device, mis en évidence par un rectangle turquoise, et un bouton + Add EEBUS device. Autres éléments du menu : Strategies (signe plus), Utility Rate Plan, Settings (signe plus). La partie droite de l'image est blanche.
Description textuelle de cette image

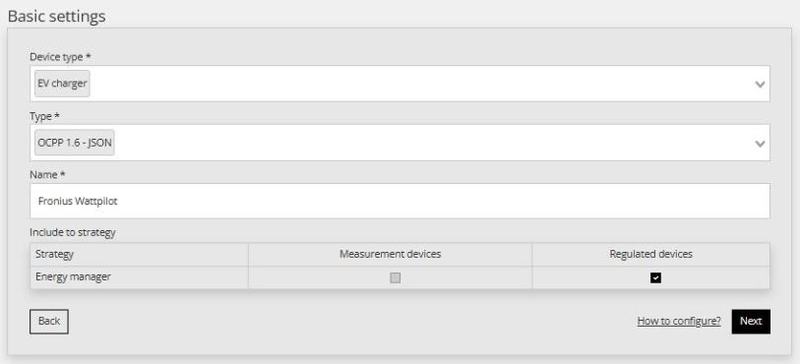

Capture d'écran de l'étape Basic settings de l'assistant du Reduxi Configurator. Device type * : EV charger (liste déroulante). Type * : OCPP 1.6 - JSON (liste déroulante). Name * : Fronius Wattpilot. Section Include to strategy : tableau avec les colonnes Strategy, Measurement devices, Regulated devices. Une ligne : Strategy : Energy manager ; Measurement devices : case non cochée (grisée) ; Regulated devices : case cochée. Boutons : Back (contour, à gauche), lien How to configure? et Next (noir, à droite).
6.2 Paramètres de communication
| Champ | Valeur |
|---|---|
| Identifiant de l'appareil |
Numéro de série du Wattpilot, p. ex. 91099800 – exactement le numéro à la fin de l'URL dans l'application |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE ou Manual override avec le courant du fusible, p. ex. 32 A (22 kW) ou 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | vide : nécessaire uniquement si un backend OCPP externe est utilisé en parallèle |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | en lecture seule, p. ex. ws://192.168.31.73/ocpp/1.6/json ; c'est l'adresse à saisir dans l'application (voir Point 4.2) |
Wattpilot_91099800 → 91099800) et à la fin de l'URL OCPP. Sans l'identifiant correct, le Controller ne peut pas associer la connexion OCPP entrante et n'affiche aucune donnée.Description textuelle de cette image
Capture d'écran de la partie haute du formulaire Communication channel and device configuration du Reduxi Configurator. Device identifier * : 91099800. Connector * : 1 (liste déroulante). Charger type * : AC (liste déroulante). Energy counter : Default (liste déroulante). Allocate power to EVSE when EV is not connected to EVSE : Default (liste déroulante). Per phase max. current * : Manual override (liste déroulante). Per phase max. current manual override : 32 ; texte d'aide : In effect when manual override is selected. Le libellé suivant, Forward communication to backend OCPP server, est coupé au bord inférieur.
Vérifiez les valeurs et cliquez sur Done pour enregistrer l'appareil.
Description textuelle de cette image
Capture d'écran de la partie basse du formulaire Communication channel and device configuration du Reduxi Configurator. Forward measurements to backend OCPP server once every : liste déroulante vide. Allow new charging session : Always (liste déroulante). Controller OCPP JSON 1.6 URL : ws://192.168.31.73/ocpp/1.6/json. Boutons : Back (contour, à gauche), lien How to configure? et Done (noir, à droite). Une flèche de pointeur de souris est visible vers le milieu.
6.3 Tester la communication
Avec OCPP, le Wattpilot se connecte de lui-même au Controller ; aucune adresse IP du Wattpilot n'est nécessaire. Rouvrez l'appareil (Devices → [Wattpilot] → Details) et cliquez sur Test communication en bas à droite.
1 et Device identifier doit afficher le numéro de série du Wattpilot. La preuve définitive, ce sont les valeurs en direct sous Last measurements.Description textuelle de cette image

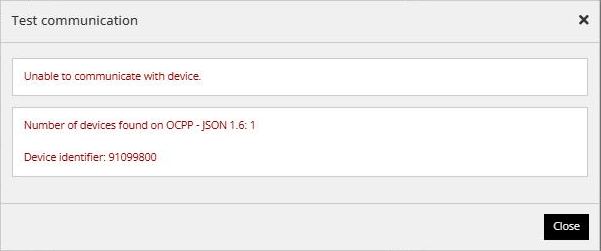

Capture d'écran de la boîte de dialogue Test communication du Reduxi Configurator (croix de fermeture en haut à droite). Premier encadré en texte rouge : Unable to communicate with device. Second encadré en texte rouge : Number of devices found on OCPP - JSON 1.6: 1, puis Device identifier: 91099800. Bouton : Close (noir, en bas à droite). Le bord droit de l'image est blanc.
- Number of devices found on OCPP – JSON 1.6 indique combien de bornes sont connectées au Controller via OCPP.
-
Device identifier doit afficher le numéro de série du Wattpilot (p. ex.
91099800). S'il n'apparaît pas, le Wattpilot n'est pas connecté ; vérifiez les paramètres de l'application (voir Point 4.2). - Dans l'application Wattpilot, l'état OCPP doit afficher Verbunden / Connected.
- Vérification finale : valeurs en direct et Communication error =
OFF(voir Point 7).
7 Vérifier les mesures
Ouvrez Devices → [Wattpilot] → Last measurements :
Description textuelle de cette image
Capture d'écran de la page d'un appareil Reduxi avec les onglets Last measurements (sélectionné), Analyze, Archive, Details. Carte Control type : commutateur avec Auto (sélectionné, turquoise), Manual, Off (noir) ; horodatage 14. 10. 2026 19:00:57. Carte Current : Current L1 0.00 A ; Current L2 0.00 A ; Current L3 0.00 A ; Max. current per phase 32.00 A ; Per phase current setpoint (aucune valeur, unité A). Carte Power : Active power 0.0 kW ; Import active power 0.0 kW ; Max. active power 22.1 kW ; Min. active power 0.0 kW ; Priority 0.00. Carte Energy : Import active energy 953.4 kWh ; Import active energy - session 3.5 kWh. Carte Other : Communication error OFF ; Control type AUTO ; State name AVAILABLE. Chaque valeur porte un horodatage du 14. 10. 2026 vers 19:01. Un pointeur de souris se trouve en haut à droite.
| Valeur | Signification |
|---|---|
| Control type |
Auto = piloté par la stratégie Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Courant de charge par phase |
| Max. current per phase | Courant maximal de la borne (p. ex. 32 A) |
| Active power / Max. active power | Puissance de charge actuelle et puissance maximale (p. ex. 22.1 kW) |
| Import active energy / session | Énergie totale chargée et énergie de la session en cours |
| Communication error | Doit être OFF
|
| State name | État actuel de la borne, p. ex. AVAILABLE lorsqu'aucune voiture n'est connectée |
✓ Résumé
Préparation (points 1 à 3) : Wattpilot et Reduxi Controller sur le même réseau, Controller avec IP fixe, numéro de série du Wattpilot à portée de main.
Application Wattpilot (point 4) : activez OCPP1.6J, protocole WS, hôte = IP du Controller, chemin /ocpp/1.6/json/, « SN zur URL hinzufügen » activé (obligatoire).
Ajout dans Reduxi (points 5 à 6) : EV charger · OCPP 1.6 - JSON, device identifier = numéro de série, connector 1, AC.
Mise en service (point 7) : l'application affiche « Connected », Reduxi affiche les valeurs en direct et communication error OFF.
→ Problèmes courants
| Problème | Solution |
|---|---|
| L'état dans l'application reste « Started » / « Not connected » | Vérifiez que « SN zur URL hinzufügen » est activé, puis l'hôte (IP du Controller), le protocole WS (pas WSS), le chemin /ocpp/1.6/json/ et que les deux appareils se trouvent sur le même réseau. |
| L'application affiche « Connected », mais Reduxi n'affiche aucune donnée | Le device identifier dans Reduxi doit correspondre exactement au numéro de série à la fin de l'URL (p. ex. 91099800). « SN zur URL hinzufügen » doit être activé. |
| Connexion perdue après un redémarrage du routeur | Le Controller a reçu une nouvelle adresse IP. Réservez une IP fixe dans le routeur et mettez à jour l'hôte dans l'application. |
| Comportement de charge indésirable lorsque le Controller est hors ligne | Définissez un Fallback current dans le menu OCPP de l'application (voir Point 4.3). |
| La gestion de charge réduit la mauvaise phase | Vérifiez l'affectation des phases dans l'application et dans Reduxi (Advanced configuration → « L1/L2/L3 is connected to main feed »). |
| La voiture ne démarre pas la charge | OCPP active la gestion des accès : vérifiez que Allow new charging session = Always dans Reduxi. |
