Comment connecter l'onduleur hybride FOX ESS G-Max C&I au Reduxi Controller
Connectez un onduleur hybride FOX ESS G-Max C&I au Reduxi Controller via Modbus TCP/IP, activez le contrôle à distance sur l'onduleur et ajoutez-le dans le Configurator.

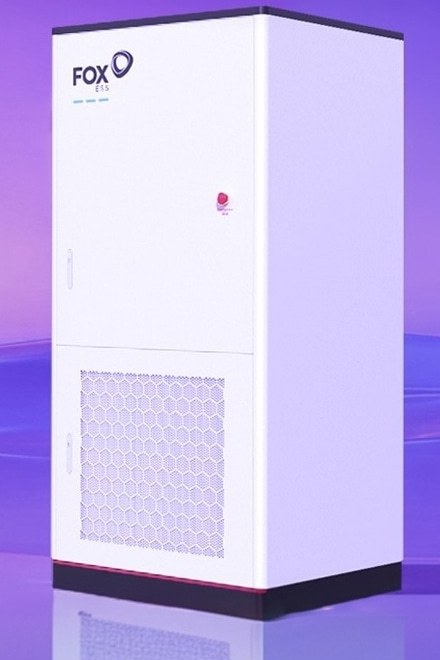

Description textuelle de cette image
Photo (rendu produit) d'une grande armoire blanche, vue en biais sur un fond dégradé violet avec un sol réfléchissant. Le logo 'FOX ESS' est imprimé en haut à gauche de la porte avant, avec trois petits traits cyan en dessous. Un petit bouton ou repère rond rouge avec un texte minuscule se trouve à droite de la porte supérieure. La partie basse de la façade comporte une grille de ventilation à motif hexagonal et un socle sombre. Les deux portes ont une petite poignée verticale sur le bord gauche.
1 Documentation technique
Le FOX ESS G-Max est un onduleur hybride C&I. Le Reduxi Controller communique avec lui via le réseau local en Modbus TCP/IP, lit les valeurs mesurées et envoie les commandes des stratégies Reduxi. Les réglages de l'onduleur se font directement sur son interface.
Documents du fabricant :
- Site web FOX ESS – informations produit et contact (web, EN)
- Téléchargements FOX ESS – fiches techniques, manuels et autres documents (web, EN)
2 Matériel nécessaire
- Reduxi Controller (installé et en ligne)
- Onduleur hybride FOX ESS G-Max, mis en service
- Connexion LAN de l'onduleur au même réseau que le Reduxi Controller (routeur ou switch)
- Accès à l'interface de l'onduleur pour modifier les paramètres réseau et le type de contrôle
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Vue d'ensemble & câblage
Le Reduxi Controller et l'onduleur communiquent via le réseau local. Aucune passerelle supplémentaire n'est nécessaire. Le routeur relie aussi l'installation à Internet.

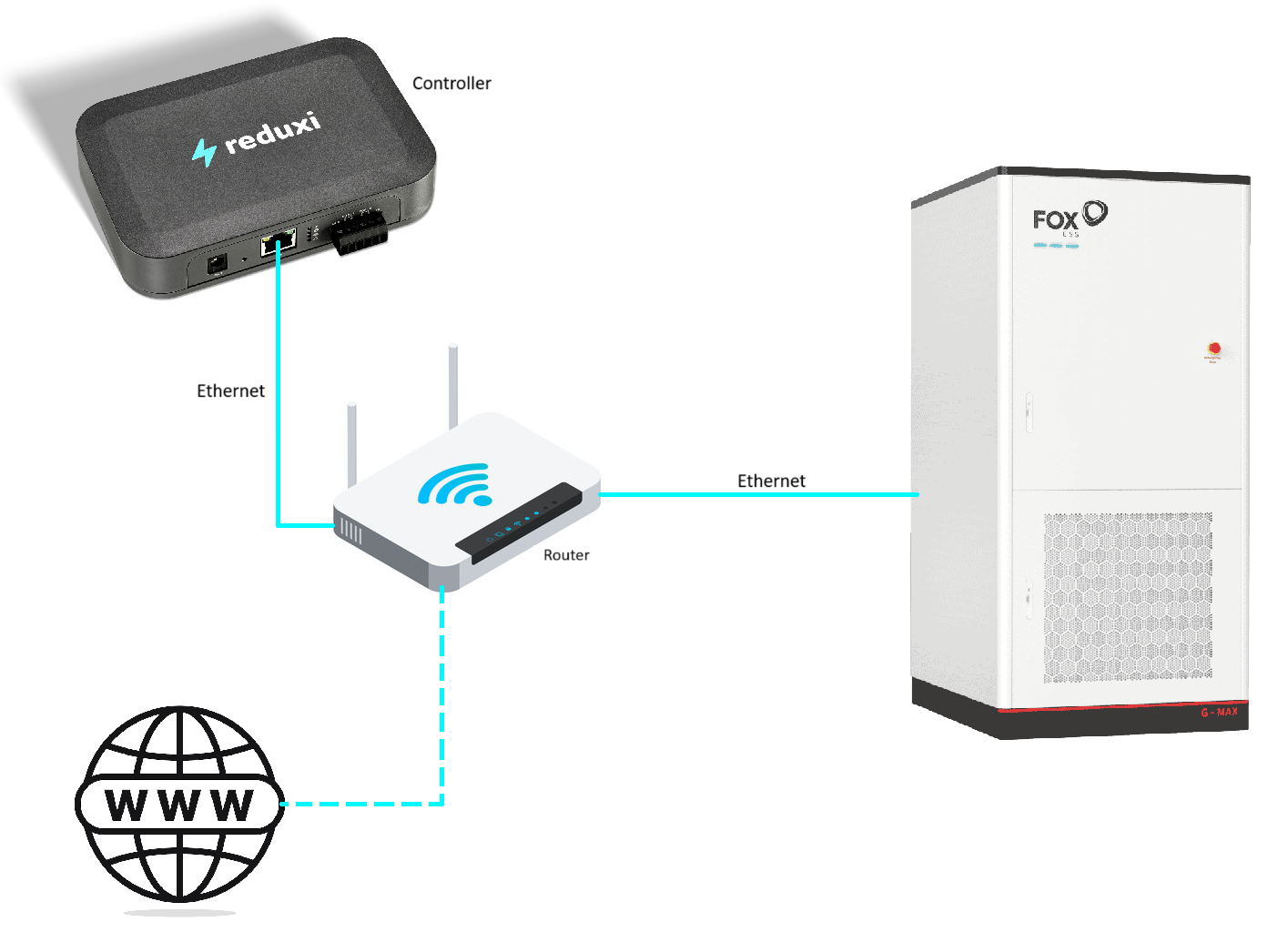

Description textuelle de cette image
Schéma de la connexion réseau. En haut à gauche : le contrôleur Reduxi (boîte gris foncé avec le logo reduxi, libellé 'Controller'), avec un câble Ethernet (ligne cyan, libellé 'Ethernet') descendant vers un routeur Wi-Fi (libellé 'Router'). Depuis le routeur, une seconde ligne cyan libellée 'Ethernet' part vers la droite jusqu'à une grande armoire blanche portant le logo FOX ESS et la mention G-MAX (le FOX ESS G-Max). Depuis le routeur, une ligne cyan en pointillés descend vers une icône de globe avec le texte 'WWW' en bas à gauche (Internet).
| Connexion | De | To | Remarque |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Routeur / switch | Même réseau que l'onduleur |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Routeur / switch | Port 502, adresse IP statique |
| LAN | Routeur | Internet | Nécessaire pour Reduxi Cloud et l'application |
4 Configurer l'onduleur
Deux réglages sont nécessaires sur l'onduleur avant que Reduxi puisse s'y connecter. Les deux se font directement sur l'interface de l'onduleur.

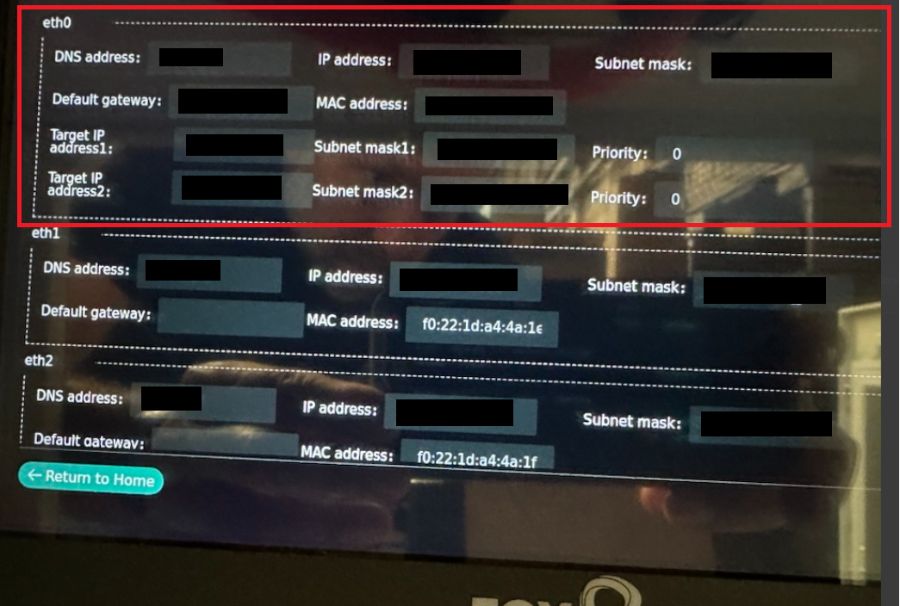

4.1 Définir une adresse IP statique
Description textuelle de cette image
Photo d'un écran tactile sombre du FOX ESS G-Max (logo 'FOX' partiellement visible en bas), affichant une page de paramètres réseau avec des reflets sur la vitre. Trois blocs : eth0 (repéré par un rectangle rouge), eth1 et eth2. Champs eth0 : DNS address (masqué), IP address (masqué), Subnet mask (masqué), Default gateway (masqué), MAC address (masqué), Target IP address1 (masqué), Subnet mask1 (masqué), Priority: 0, Target IP address2 (masqué), Subnet mask2 (masqué), Priority: 0. Champs eth1 : DNS address (masqué), IP address (masqué), Subnet mask (masqué), Default gateway (vide), MAC address: f0:22:1d:a4:4a:1(dernier caractère coupé). Champs eth2 : DNS address (masqué), IP address (masqué), Subnet mask (masqué), Default gateway (vide), MAC address: f0:22:1d:a4:4a:1f. Un bouton turquoise 'Return to Home' se trouve en bas à gauche.
4.2 Activer le contrôle à distance
5 Se connecter à l'interface web de Reduxi
L'appareil s'ajoute dans le Configurator, l'interface web du Reduxi Controller. Vous ne l'ajoutez ni dans l'application Reduxi elle-même, ni dans Reduxi Cloud. Vous pouvez l'ouvrir de deux façons :
Recommandé
http://reduxi.local.Description textuelle de cette image
Capture d'écran de trois écrans de l'application mobile Reduxi côte à côte, avec des cadres cyan et des pastilles numérotées de 2 à 4. Écran de gauche (tableau de bord, thème sombre) : icône de menu en haut à gauche entourée d'un cadre et de la pastille 2 ; logo 'reduxi' ; onglets 'Real time data' (actif) et 'Statistics' ; prix 5.79 € et température 3.2 °C ; schéma de flux d'énergie avec une maison au centre (-1.25 kW) et des icônes avec les valeurs 69.0 W, 1.3 kW, 1.1 kW (cercle rouge), -165.0 W avec 97 % (cercle rouge) et des valeurs 0.0 W en bas ; onglets 'Power' et 'Energy' ; navigation du bas : Dashboard, Diagnostics, Device control, Settings. Écran du milieu (menu latéral) : logo 'reduxi', 'Number of locations: 1233', titre 'Reduxi device management', entrées '+ Add Reduxi location' et 'Reduxi devices' (entourée d'un cadre et de la pastille 3), puis 'My profile' et 'About app'. Écran de droite (page de l'appareil) : Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet ; état 'Connected' ; carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update' ; carte 'Connect to configurator' : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' avec le bouton 'Activate tunnel connection' (entouré d'un cadre et de la pastille 4) ; carte 'Unit details' avec le champ 'Unit ID'.
Description textuelle de cette image
Capture d'écran composée de deux parties côte à côte. Partie gauche : écran de l'application mobile Reduxi sur fond sombre. En haut : bouton Back ; image d'un contrôleur Reduxi noir avec deux ports Ethernet et un bornier ; état 'Connected' avec une icône Wi-Fi. Carte 'Update available' : 'New update is available for your Reduxi device.' avec le bouton 'Download and install update'. Carte 'Connect to configurator' avec une icône de clé : 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' et le bouton 'Open configurator', entouré d'un cadre cyan et de la pastille 5. En dessous : carte 'Unit details' avec un champ 'Unit ID' (valeur non visible). Partie droite : le Reduxi Configurator ouvert dans un navigateur, entouré d'un cadre cyan et de la pastille 6. En-tête : flèche de retour, 'Tunnel connection', icône d'actualisation. Barre latérale gauche avec des icônes (éclair, puce, éclair, diagramme en barres, engrenage). Page 'Home' avec une icône de lien verte. Avis vert : 'New patch available. Click here to apply.' avec une croix de fermeture. Heure 09:12:56. Schéma de flux d'énergie avec une maison au centre (1.700 kW) et des icônes pour le réseau (0.000 kW), le solaire (1.700 kW), la batterie (verte, 0.000 kW et 0.800 kW), un appareil à gauche (0.900 kW), un véhicule électrique et une borne ou un appareil en bas. Libellé 'Energy manager' en bas.
reduxi.app), ouvrez le site, puis Manage location → OEM devices → Activate tunnel connection, confirmez avec OK et patientez environ 30 secondes. Cliquez ensuite sur Go to controller. Le Configurator s'ouvre dans un nouvel onglet, sans mot de passe.http://reduxi.local. L'adresse IP figure dans la liste des appareils du routeur ou dans l'application sous Reduxi devices.admin · Mot de passe admin (valeurs d'usine). S'ils ont été modifiés lors de l'installation, utilisez les nouveaux. Ce n'est pas le mot de passe de votre compte Reduxi.Description textuelle de cette image
Capture d'écran de la page de connexion du Reduxi Configurator dans une fenêtre de navigateur Chrome. La barre d'adresse affiche 'Not secure' et 'reduxi.local' ; elle est entourée d'un cadre cyan, et une copie agrandie (cadre cyan, texte 'Not secure reduxi.local') est affichée à gauche, reliée par une ligne cyan. Arrière-plan de la page : dessin au trait gris clair d'une maison avec des panneaux solaires (verts), une wallbox, un onduleur, une voiture et une borne de recharge. En haut à gauche : logo 'reduxi configurator'. Au centre, une boîte de connexion avec le titre 'Login', un sélecteur de langue (drapeau anglais, 'English'), un champ de nom d'utilisateur et un champ de mot de passe, et un bouton sombre 'Login'.
Vous devriez voir ceci :
Description textuelle de cette image
Capture d'écran de la page Home du Reduxi Configurator. Menu de gauche avec le logo reduxi Configurator ; section Devices (dépliée) avec les entrées Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 et P1 WiFi / Ultra, puis les boutons Add device et Add EEBUS device ; en dessous : Strategies (+), Utility Rate Plan, Settings (+). Barre supérieure : titre Home, icône de lien verte et icône de nuage verte à droite. Zone principale : heure 14:53:27 et un schéma de flux d'énergie avec une maison au centre indiquant 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW et 3.700 kW, EV charger (tiret) et HVAC (tiret). Petit texte de pied de page en bas à droite.
admin n'est pas celui de votre compte Reduxi. reduxi.local ne fonctionne que sur le même réseau que le contrôleur.6 Ajouter l'appareil dans Reduxi
Ouvrez d'abord le Configurator, voir Point 5. L'appareil s'ajoute avec l'assistant en deux étapes.
6.1 Paramètres de base
FOX ESS G-Max. Cochez les stratégies auxquelles l'onduleur doit participer, puis cliquez sur Next.Description textuelle de cette image
Capture d'écran de la liste des appareils dans le menu de gauche du Reduxi Configurator. Titre 'Devices'. Lignes, de haut en bas (chacune avec une petite icône à peine visible) : Heizstab Wärmepumpe ; Iskraemeco AM550 ; Ochsner GMLW 9Plus ; SolarEdge ; SolarEdge Slave ; Zaptec PRO ; myPV. Sous la liste, deux boutons : '+ Add device', entouré d'un rectangle rouge, et '+ Add EEBUS device'.

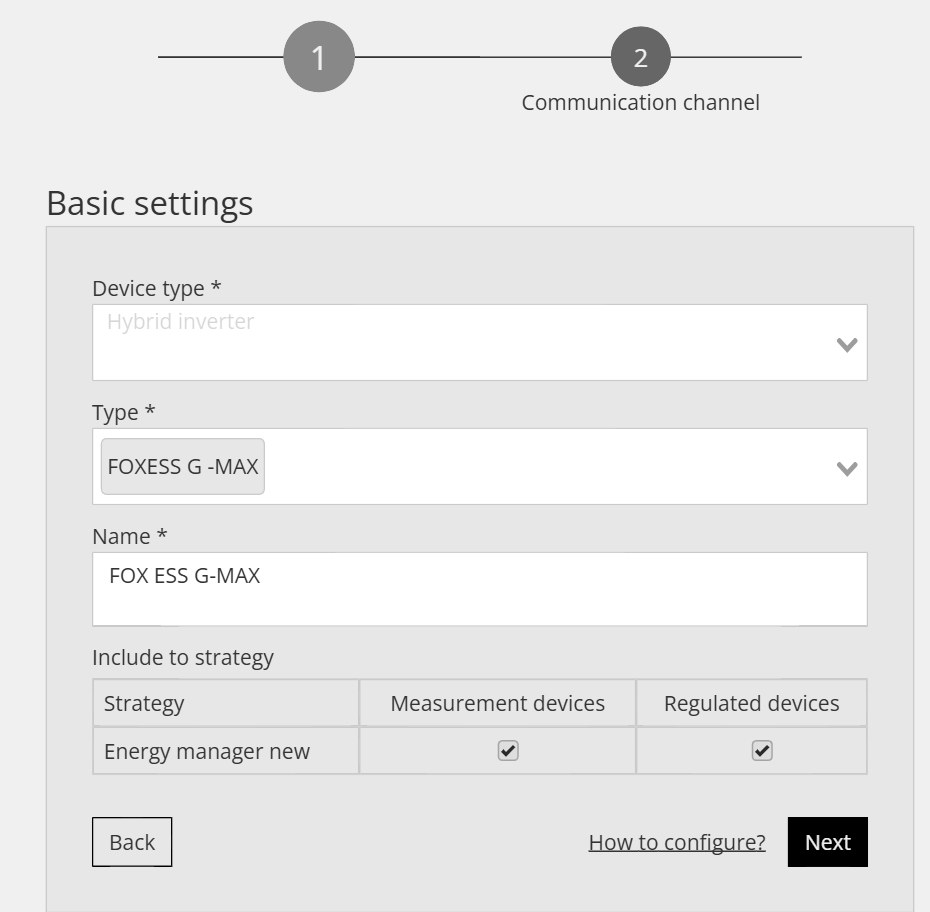

Description textuelle de cette image
Capture d'écran de l'assistant d'ajout d'appareil du Reduxi Configurator, 'Basic settings'. Indicateur d'étapes en haut : étape 1 et étape 2 (cercle 2 intitulé 'Communication channel'). Device type * : Hybrid inverter (texte grisé). Type * : FOXESS G -MAX (étiquette sélectionnée). Name * : FOX ESS G-MAX. Tableau 'Include to strategy' avec les colonnes Strategy, Measurement devices, Regulated devices ; ligne 'Energy manager new' : les deux cases sont cochées. Boutons : Back (à gauche), lien 'How to configure?' et Next (à droite, noir).

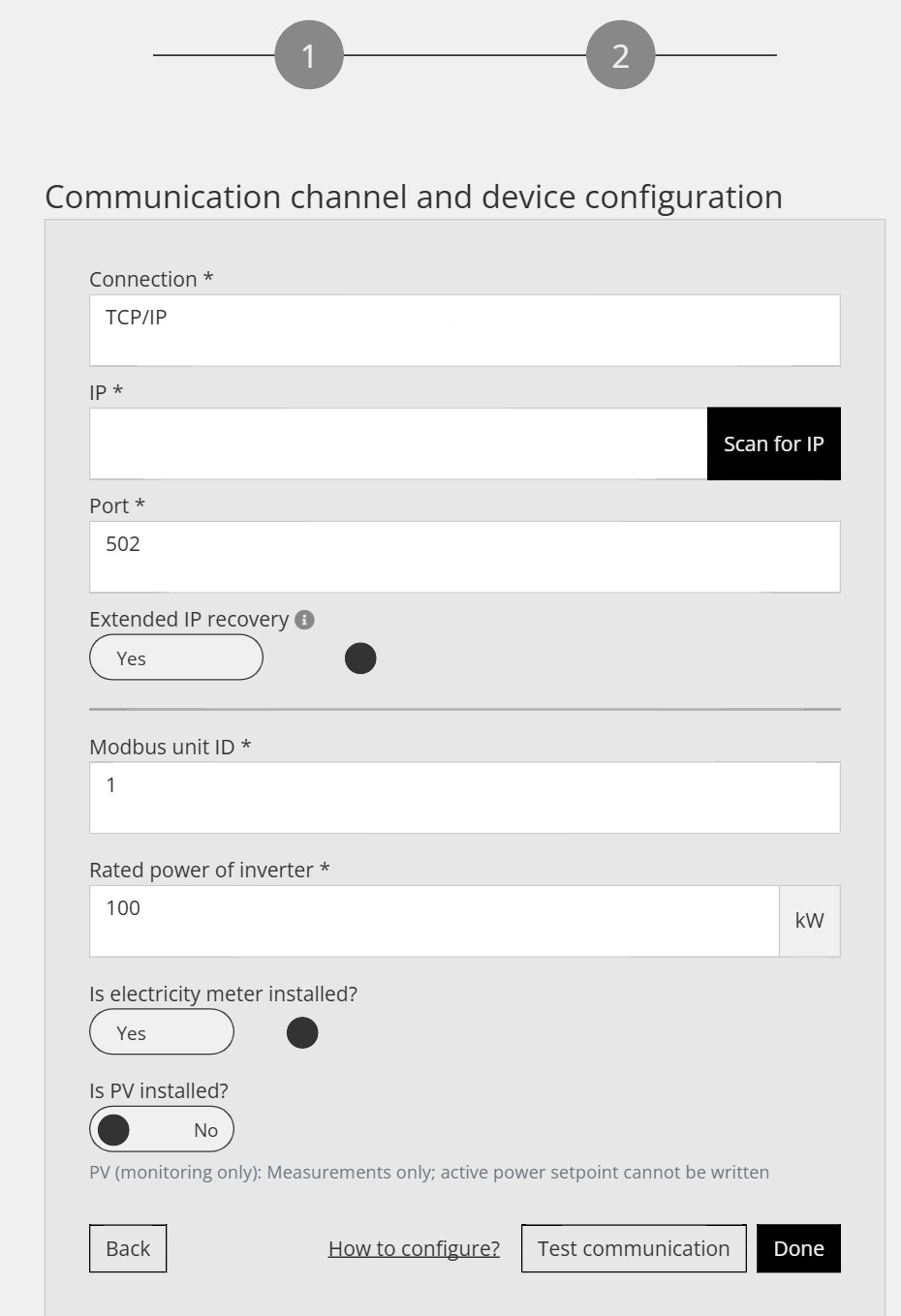

6.2 Paramètres de communication
La deuxième étape configure le canal de communication Modbus TCP/IP entre le Reduxi Controller et l'onduleur.
| Paramètre | Valeur |
|---|---|
| Connexion | TCP/IP |
| IP | Adresse IP du FOX ESS G-Max (l'adresse statique définie au Point 4.1). Scan for IP peut la rechercher dans le réseau. |
| Port |
502 (par défaut) |
| Extended IP recovery | Laissez activé (par défaut) |
| Modbus unit ID | Le même ID que celui défini sur l'onduleur (par défaut 1) |
| Rated power of inverter | Selon l'onduleur (par défaut 100 kW) |
| Is electricity meter installed? / Is PV installed? | Réglez selon votre installation (les deux sont activés par défaut) |
Description textuelle de cette image
Capture d'écran de l'assistant d'ajout d'appareil du Reduxi Configurator, étape 2 sur 2 (deux cercles numérotés en haut, le cercle 2 est l'étape en cours). Titre de section : 'Communication channel and device configuration'. Connection * : TCP/IP. IP * : vide, avec un bouton noir 'Scan for IP'. Port * : 502. Extended IP recovery (avec icône d'information) : interrupteur Yes (activé). Modbus unit ID * : 1. Rated power of inverter * : 100, unité kW. Is electricity meter installed? : interrupteur Yes (activé). Is PV installed? : interrupteur No (désactivé) ; indication : 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Boutons en bas : Back (à gauche), lien 'How to configure?', Test communication et Done (noir).
6.3 Tester la communication
Cliquez sur Test communication en bas de l'assistant. Il vérifie une fois la connexion Modbus TCP/IP et n'enregistre rien. Si le résultat est bon, cliquez sur Done. Seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'une page du Reduxi Configurator. À gauche : bouton 'Back'. À droite : bouton 'Test communication' (entouré d'un cadre cyan) et bouton sombre 'Done'.
Description textuelle de cette image
Capture d'écran de la page 'Communication channel and device configuration' du Reduxi Configurator. Connection * : TCP/IP (liste déroulante). IP * : 192.168.50.243, avec le bouton 'Scan for IP'. Port * : 502, avec le bouton 'Test port'. Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite). Le bouton Done est entouré d'un cadre cyan.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue Test communication dans le Reduxi Configurator (croix de fermeture en haut à droite, bouton sombre Close en bas à droite). Texte vert dans un encadré blanc : Successful readout from device. Battery active power: 330.0 W ; Battery current: 0.9952 A ; Battery export active energy: 740760.0 Wh ; Battery import active energy: 765890.0 Wh ; Battery max. active power: 8210.0 W ; Battery max. state of charge: 100 % ; Battery min. active power: -9131.0 W ; Battery min. state of charge: 0.0 % ; Battery state name: CHARGING null ; Battery state of charge: 33.8 % ; Battery state of health: 100.0 % ; Battery temperature: 23.1 °C ; Battery voltage: 331.6 V ; Error: false null ; Grid active power: 5.0 W ; Grid export active energy: 1588740.0 Wh ; Grid frequency: 50.01 Hz ; Grid import active energy: 0.0 Wh ; Grid state name: METER_ONLINE null ; Inverter active power: -441.0 W ; Inverter max. power: 10000.0 W ; Inverter min. power: -10000.0 W ; Load active power: 446.0 W ; Load import active energy: 0.0 Wh ; Model name: SigenStorEC100TP null ; PV active power: -963.0 W ; PV current: -1.99 A ; PV export active energy: 0.0 Wh ; PV min. active power: -10000.0 W ; PV state name: CONNECTED null ; PV voltage: 322.3 V ; State name: RUNNING null. Paramètres supplémentaires : BATTERY_CAPACITY_MAX_WH: 16120.0 ; BATTERY_CAPACITY_WH: 5448.56 ; GRID_EXPORT_POWER_ACTIVE: 0.0 ; GRID_IMPORT_POWER_ACTIVE: 5.0 ; GRID_POWER_ACTIVE_L1: 0.0 ; GRID_POWER_ACTIVE_L2: 5.0 ; GRID_POWER_ACTIVE_L3: 5.0 (partiellement coupé sur l'image) ; PV_POWER_ACTIVE_MAX: 0.
Description textuelle de cette image
Capture d'écran de la boîte de dialogue 'Test communication' du Reduxi Configurator avec une croix de fermeture en haut à droite et un bouton noir 'Close' en bas à droite. Texte en rouge : 'Unable to communicate with device.' Encadré de détails en rouge : 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Puis : 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' et '--- 192.0.2.10 ping statistics ---' et '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Vérifier les mesures
7.1 Vérifier les mesures
Ouvrez Devices → FOX ESS G-Max → Last measurements. Les valeurs indiquent si l'onduleur communique correctement.
Description textuelle de cette image
Capture d'écran de la page 'Last measurements' d'un appareil dans le Reduxi Configurator. Onglets : Last measurements (actif), Analyze, Archive. En haut à droite : liste déroulante d'actualisation 'Without refreshing' et un bouton d'actualisation. Carte 'Control type' : boutons Auto (vert clair) et Manual (sombre, sélectionné) ; horodatage 14. 03. 2025 12:49:13. Toutes les valeurs ci-dessous portent l'horodatage 14. 03. 2025 12:49:01, sauf mention contraire. Carte PV : PV active power -1.0 kW ; PV current -1.98 A ; PV voltage 327.63 V ; PV export active energy 587.0 kWh ; PV min. active power -10.0 kW ; PV export active power limit : vide (unité kW) ; enumeration.PV_STATE_NAME : CONNECTED. Carte Load : Load active power 0.4 kW ; Load import active energy 1,109.2 kWh. Carte Battery : Battery active power 0.4 kW ; Battery current 1.09 A ; Battery voltage 331.60 V ; Battery state name CHARGING ; Battery state of charge 33.80 % ; Battery min. state of charge 0.00 % ; Battery max. state of charge 100.00 % ; Battery import active energy 765.9 kWh ; Battery export active energy 740.8 kWh ; Battery min. active power -9.1 kW ; Battery max. active power 8.2 kW ; Battery active power setpoint 1.0 kW. Carte Inverter : Inverter active power -0.4 kW ; Inverter max. active power 10.0 kW ; Inverter min. active power -10.0 kW ; State name RUNNING ; Error OFF. Carte Grid : Grid frequency 49.990 Hz ; Grid active power 0.0 kW ; Grid import active power limit : vide (kW) ; Grid export active power limit : vide (kW) ; enumeration.GRID_STATE_NAME METER_ONLINE ; Grid export active energy 1,588.7 kWh ; Grid import active energy 0.0 kWh. Carte Other : Battery state of health 100.00 % ; Battery temperature 23.10 °C ; Model name SigenStorEC100TP ; Communication error OFF (horodatage 12:48:56) ; Control type MANUAL ; Mode name setpoint SELF_CONSUMPTION.
7.2 Comportement de pilotage
Pour le pilotage par les stratégies Reduxi, ouvrez Devices → FOX ESS G-Max dans le Reduxi Configurator et réglez le type de contrôle sur AUTO. Ce n'est qu'alors que les commandes des stratégies agissent sur la batterie.
Pour réduire vos coûts d'énergie grâce aux prix dynamiques et aux tarifs, définissez la stratégie comme décrit dans Stratégies pour le Reduxi Controller. Une fois l'appareil ajouté, vous pouvez le surveiller et le piloter dans l'application Reduxi.
✓ Résumé
Préparation (points 1 à 3) : consultez les informations du fabricant, connectez le Reduxi Controller et l'onduleur au même réseau et notez l'adresse IP de l'onduleur.
FOX ESS G-Max (point 4) : définissez une adresse IP statique et activez le contrôle à distance sur l'onduleur.
Ajout dans Reduxi (points 5 à 6) : ouvrez le Configurator, ajoutez un Hybrid inverter de type FOX ESS G-Max, saisissez l'IP, le port 502, l'ID d'unité et la puissance nominale, lancez Test communication et cliquez sur Done.
Mise en service (point 7) : vérifiez les dernières mesures et réglez le type de contrôle sur AUTO afin que les stratégies puissent piloter la batterie.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Le Test communication échoue | Vérifiez que l'adresse IP dans Reduxi est l'adresse actuelle de l'onduleur, que le port est 502 et que l'ID d'unité correspond à celui de l'onduleur (par défaut 1). Le contrôleur et l'onduleur doivent se trouver sur le même réseau, et le contrôle à distance doit être actif sur l'onduleur (Point 4.2). |
| L'appareil passe hors ligne après un certain temps ou après un redémarrage du routeur | L'adresse IP de l'onduleur a probablement changé. Définissez une adresse IP statique sur l'onduleur ou une réservation DHCP dans le routeur (Point 4.1) et saisissez la nouvelle adresse dans Reduxi. |
| Les commandes des stratégies n'ont aucun effet sur la batterie | Réglez le type de contrôle de l'appareil sur AUTO dans le Configurator (Point 7.2) et vérifiez que le contrôle à distance est actif sur l'onduleur. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Vous n'êtes pas sur le même réseau. Utilisez l'adresse IP ou le tunnel. |
| Le test de communication échoue, appareil hors ligne | Vérifiez l'accessibilité, l'IP, le port 1502 et l'ID d'unité 71, ainsi que l'activation de Modbus sur l'onduleur. |
