Comment connecter les bornes de recharge ETREL INCH Pro et Core au Reduxi Controller
Connectez une borne Etrel INCH Pro ou INCH Core au Reduxi Controller via Wi‑Fi avec OCPP 1.6 JSON, puis ajoutez-la dans le Configurator.
Description textuelle de cette image

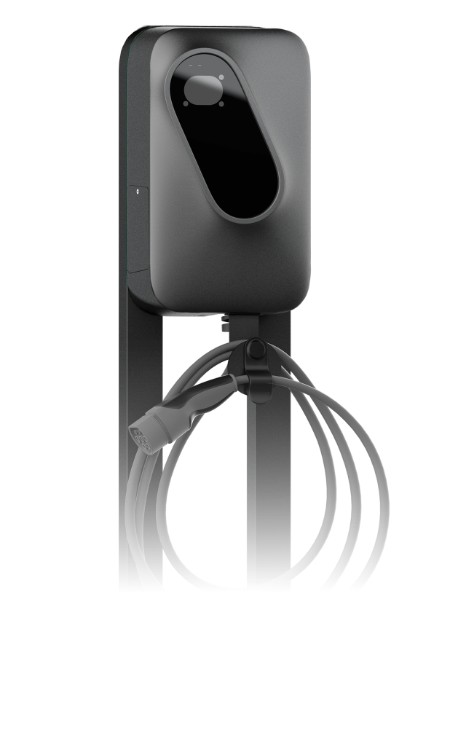

Photo d'une borne de recharge murale sur un pied gris foncé, présentée sur fond blanc. Le boîtier est gris foncé, avec une face avant rectangulaire aux coins arrondis et un panneau de verre ovale noir, doté d'une petite zone d'affichage gris clair en haut. Un câble de recharge avec un connecteur est enroulé en boucles sur un support sous le boîtier. La partie basse de l'image se fond dans le blanc. Aucun texte n'est visible.
1 Documentation technique
Les bornes Etrel INCH Pro et INCH Core se connectent à Reduxi via Wi‑Fi avec le protocole OCPP 1.6 (JSON). La borne se connecte en tant que client au serveur OCPP du Reduxi Controller. Dans la borne, vous saisissez l'URL du serveur générée par le contrôleur ; dans Reduxi, vous saisissez la charge point identity de la borne.
Documents du fabricant :
- Site web Etrel – informations produit et contact (web, EN)
- Téléchargements Etrel – fiches techniques, manuels et autres documents (web, EN)
2 Matériel nécessaire
- Reduxi Controller (installé et en ligne)
- Borne Etrel INCH Pro ou INCH Core, installée et connectée à votre réseau Wi‑Fi
- Borne et Reduxi Controller sur le même réseau
- INCH Pro : un ordinateur avec un navigateur web. INCH Core : un smartphone avec l'application INCH Core
- Accès administrateur à la borne (voir la remarque ci-dessous)
- Ordinateur portable ou tablette avec accès à Internet pour configurer l'appareil dans Reduxi
3 Vue d'ensemble & câblage
La borne et le Reduxi Controller communiquent via le réseau local. La borne se connecte à votre Wi‑Fi et ouvre la connexion OCPP vers le contrôleur.
| Connexion | De | To | Remarque |
|---|---|---|---|
| LAN | Reduxi Controller | Routeur / switch | Même réseau que la borne |
| Wi‑Fi | Borne Etrel INCH | Routeur | Nécessaire avant de pouvoir effectuer les paramètres OCPP |
| OCPP 1.6 JSON | Borne Etrel INCH (client) | Reduxi Controller (serveur) | URL du serveur générée par le contrôleur, voir Point 6.2 |
4 Configurer la borne
4.1 INCH Pro : paramètres OCPP dans le navigateur
Une fois la borne connectée à votre Wi‑Fi, vous pouvez y accéder directement : saisissez l'adresse IP de la borne dans un navigateur (exemple : 192.168.1.250) et connectez-vous avec l'accès administrateur de la borne.
Description textuelle de cette image

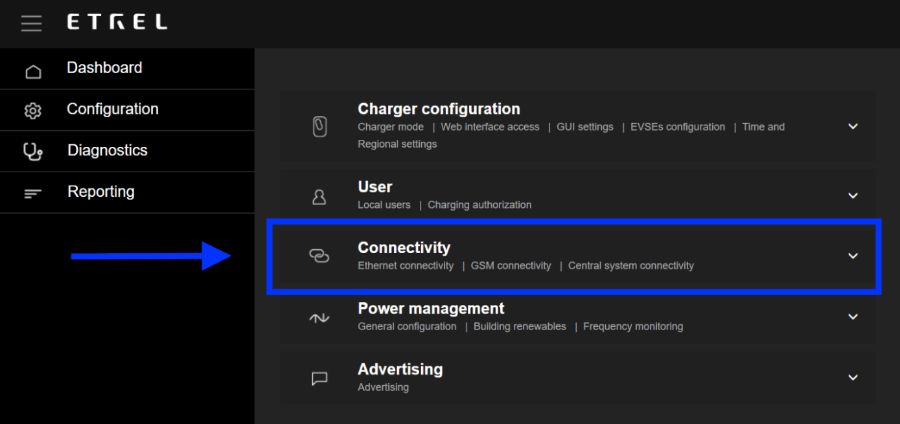

Capture d'écran de l'interface web de la borne ETREL, thème sombre. En-tête avec une icône de menu et le logo ETREL. Menu de gauche : Dashboard, Configuration, Diagnostics, Reporting. Zone principale, liste de sections dépliables : Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings) ; User (Local users | Charging authorization) ; Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity) ; Power management (General configuration | Building renewables | Frequency monitoring) ; Advertising (Advertising). La section Connectivity est entourée d'un rectangle bleu, et une flèche bleue partant de la zone du menu de gauche la désigne.
Description textuelle de cette image

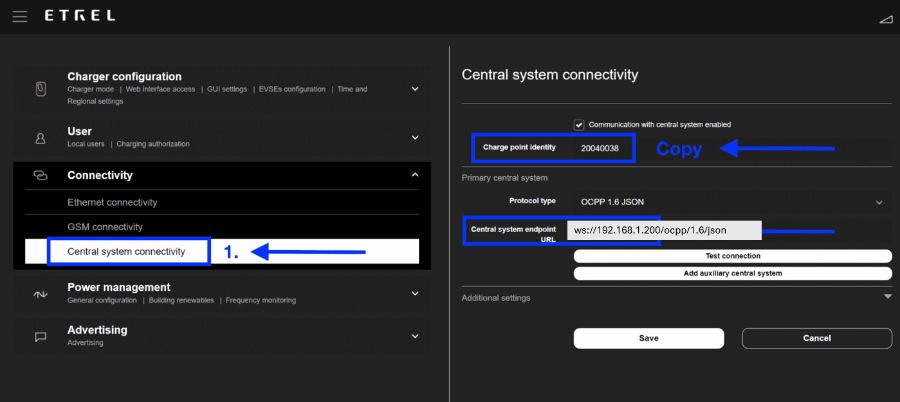

Capture d'écran de l'interface web de la borne ETREL, thème sombre, page Central system connectivity. À gauche : sections de menu Charger configuration, User, Connectivity (dépliée, avec les entrées Ethernet connectivity, GSM connectivity et Central system connectivity), Power management, Advertising. L'entrée Central system connectivity est mise en évidence par un cadre bleu avec l'étiquette bleue 1. et une flèche qui la désigne. Panneau de droite : titre Central system connectivity ; case cochée Communication with central system enabled ; Charge point identity : 20040038, dans un cadre bleu, avec le texte bleu Copy et une flèche désignant le champ ; Primary central system ; Protocol type : OCPP 1.6 JSON ; Central system endpoint URL : ws://192.168.1.200/ocpp/1.6/json, dans un cadre bleu ; boutons Test connection et Add auxiliary central system ; section repliée Additional settings ; boutons Save et Cancel.
4.2 INCH Core : mot de passe d'accès dans l'application
La borne INCH Core crée son propre point d'accès. Pour la configurer, il faut retirer le capot avant de la borne ; le point d'accès est alors créé automatiquement. Connectez la borne à votre Wi‑Fi comme décrit dans la documentation Etrel (voir la page d'assistance Etrel au Point 1).
L'application INCH Core est disponible pour Android (Google Play) et iOS (App Store).
Description textuelle de cette image
Icône de l'application INCH Core : carré arrondi blanc avec un dessin au trait noir d'une forme ovale dans un cadre carré arrondi, et un signe plus vert en bas à droite.
Description textuelle de cette image

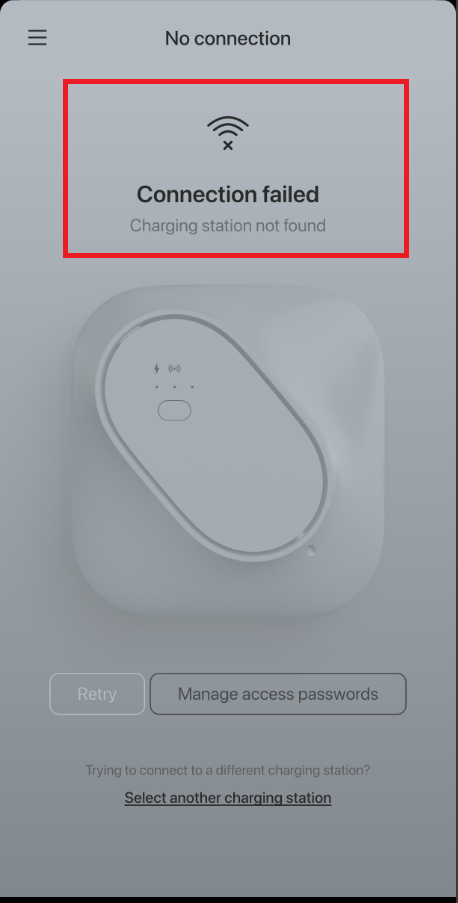

Capture d'écran d'un écran de l'application mobile INCH Core, aspect grisé. Barre supérieure : icône de menu (trois lignes) à gauche, titre No connection. Un rectangle rouge entoure le bloc de message : icône Wi-Fi barrée d'une croix, texte en gras Connection failed, texte gris Charging station not found. En dessous : une image estompée d'une borne de recharge en carré arrondi avec une façade ovale, un symbole d'éclair, un symbole sans fil et un petit bouton. Partie basse : deux boutons, Retry (estompé) et Manage access passwords ; puis le texte Trying to connect to a different charging station? et un lien souligné Select another charging station.
Description textuelle de cette image

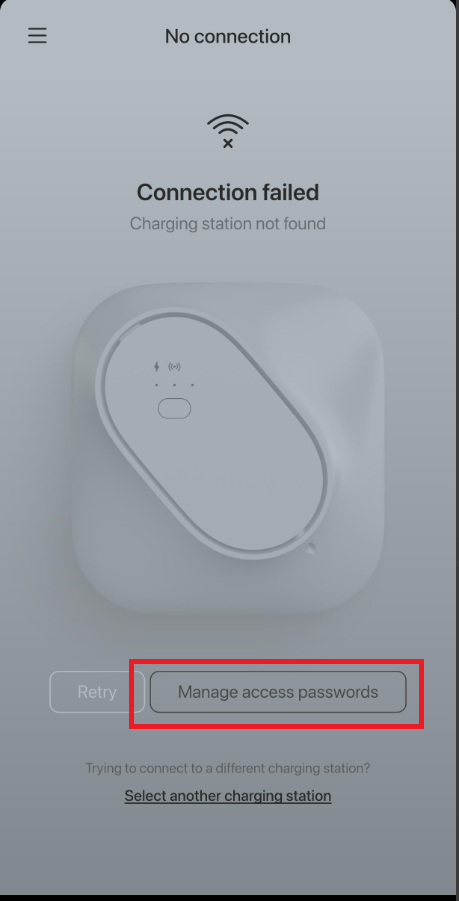

Capture d'écran d'un écran de l'application mobile INCH Core, aspect grisé. Barre supérieure : icône de menu (trois lignes) à gauche, titre No connection. En dessous : icône Wi-Fi barrée d'une croix, texte en gras Connection failed, texte gris Charging station not found. Plus bas, une image estompée d'une borne de recharge en carré arrondi avec une façade ovale, un symbole d'éclair, un symbole sans fil et un petit bouton. Partie basse : deux boutons, Retry (estompé) et Manage access passwords ; le bouton Manage access passwords est entouré d'un rectangle rouge. En dessous : le texte Trying to connect to a different charging station? et un lien souligné Select another charging station.
Description textuelle de cette image

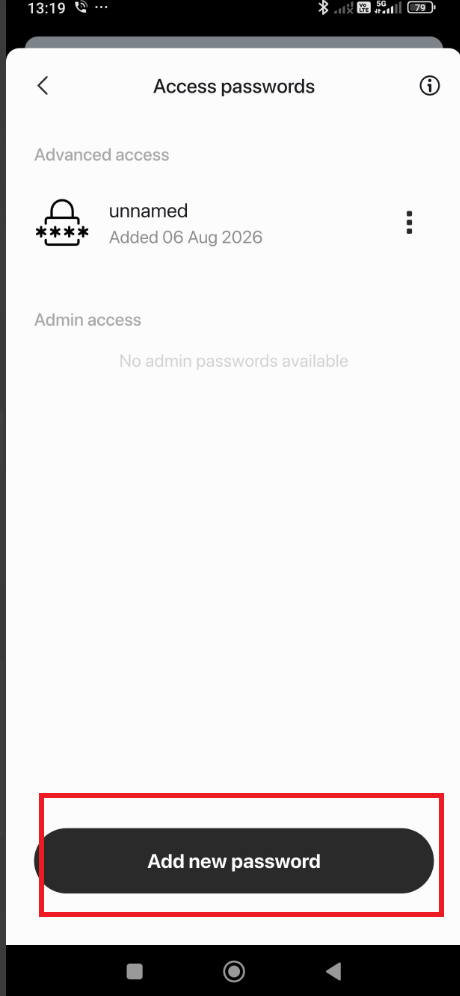

Capture d'écran d'un écran de téléphone avec l'application INCH Core, panneau Access passwords. Barre d'état en haut : heure 13:19, icône Bluetooth, icônes de signal et batterie 79. En-tête du panneau : flèche de retour, titre Access passwords, icône d'information. Section Advanced access : une entrée avec une icône de cadenas affichant ****, nom unnamed, texte Added 06 Aug 2026 et un menu à trois points. Section Admin access : texte No admin passwords available. En bas, un bouton sombre aux coins arrondis Add new password, entouré d'un rectangle rouge, et la barre de navigation Android (carré, cercle, triangle de retour).
5 Se connecter à l'interface web de Reduxi
L'appareil s'ajoute dans le Configurator, l'interface web du Reduxi Controller. Vous ne l'ajoutez ni dans l'application Reduxi elle-même, ni dans Reduxi Cloud. Vous pouvez l'ouvrir de deux façons :
Recommandé
http://reduxi.local.Description textuelle de cette image
Trois captures d'écran de téléphone de l'application Reduxi côte à côte, thème sombre, avec des repères bleu clair et des numéros d'étape. À gauche : le tableau de bord avec une icône de menu entourée d'un cadre bleu clair et repérée par 2. ; logo reduxi ; icône de cloche ; onglets Real time data et Statistics ; prix 5.76 EUR et température 3.2 C ; flux d'énergie avec réseau 69.0 W, solaire 1.3 kW, maison -1.25 kW, lave-linge 1.1 kW, batterie -165.0 W avec 67 %, et deux cercles inactifs avec 0.0 W ; onglets du bas Dashboard, Diagnostics, Device control, Settings. Au milieu : menu latéral avec le logo reduxi, Number of locations: 2233, icône de recherche, titre Reduxi device management, entrées Add Reduxi location et Reduxi devices (entourée d'un cadre bleu clair et repérée par 3.), et en bas My profile et About app. À droite : page de l'appareil avec le lien Back, image d'un appareil Reduxi noir, état Connected, carte Update available (New update is available for your Reduxi device., bouton Download and install update), carte Connect to configurator avec une icône de clé rouge et le texte Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., bouton Activate tunnel connection (entouré d'un cadre bleu clair et repéré par 4.), et carte Unit details avec un champ Unit ID (coupé).
Description textuelle de cette image
Deux captures d'écran de téléphone côte à côte, toutes deux avec des cadres bleu clair et des numéros d'étape. À gauche (écran bleu foncé de l'application Reduxi) : lien Back ; image d'un appareil Reduxi noir avec deux ports Ethernet et un bornier ; état Connected avec une icône Wi-Fi ; carte Update available avec le texte New update is available for your Reduxi device. et un bouton Download and install update ; carte Connect to configurator (icône de clé) avec le texte Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. et un bouton Open configurator, entouré de bleu clair et repéré par 5. ; en dessous, une carte Unit details avec un champ Unit ID (coupé en bas). À droite (repérée par 6., entourée de bleu clair) : page web avec la barre supérieure Tunnel connection (flèche de retour et icône d'actualisation), barre d'icônes à gauche (éclair, icône de puce d'appareil sélectionnée, éclair, diagramme en barres, engrenage), titre de page Home avec une icône de lien verte, un message New patch available. Click here to apply. avec une croix de fermeture, heure 09:12:56, et un schéma de flux d'énergie : icône de pylône réseau 0.000 kW, icône solaire 1.700 kW, maison au centre 1.700 kW, icône de lave-linge 0.900 kW, icône de batterie 67 % avec 0.000 kW et 0.800 kW, icône de voiture et icône de pompe à chaleur, chacune avec un tiret. Sous le schéma, une étiquette sombre Energy manager.
reduxi.app), ouvrez le site, puis Manage location → OEM devices → Activate tunnel connection, confirmez avec OK et patientez environ 30 secondes. Cliquez ensuite sur Go to controller. Le Configurator s'ouvre dans un nouvel onglet, sans mot de passe.http://reduxi.local. L'adresse IP figure dans la liste des appareils du routeur ou dans l'application sous Reduxi devices.admin · Mot de passe admin (valeurs d'usine). S'ils ont été modifiés lors de l'installation, utilisez les nouveaux. Ce n'est pas le mot de passe de votre compte Reduxi.Description textuelle de cette image
Capture d'écran d'une fenêtre de navigateur affichant la page de connexion du Reduxi Configurator. La barre d'adresse (entourée d'un cadre bleu clair et agrandie dans un second cadre bleu clair en dessous) affiche un avertissement Not secure et l'adresse reduxi.local. Une ligne bleu clair relie la barre d'adresse au cadre agrandi. La page comporte le logo reduxi Configurator en haut à gauche et une illustration au trait gris clair d'une maison avec des panneaux solaires sur le toit, une wallbox, une voiture électrique et une borne de recharge. Au milieu se trouve une boîte de dialogue Login avec une liste déroulante de langue (English), un champ de nom d'utilisateur avec une icône de personne, un champ de mot de passe avec une icône de cadenas et une icône d'œil, et un bouton sombre Login. Les textes indicatifs des champs sont très petits.
Vous devriez voir ceci :
Description textuelle de cette image
Capture d'écran de la page Home du Reduxi Configurator. Menu de gauche avec le logo reduxi Configurator ; section Devices (dépliée) avec les entrées Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 et P1 WiFi / Ultra, puis les boutons Add device et Add EEBUS device ; en dessous : Strategies (+), Utility Rate Plan, Settings (+). Barre supérieure : titre Home, icône de lien verte et icône de nuage verte à droite. Zone principale : heure 14:53:27 et un schéma de flux d'énergie avec une maison au centre indiquant 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW et 3.700 kW, EV charger (tiret) et HVAC (tiret). Petit texte de pied de page en bas à droite.
admin n'est pas celui de votre compte Reduxi. reduxi.local ne fonctionne que sur le même réseau que le contrôleur.6 Ajouter l'appareil dans Reduxi
Ouvrez d'abord le Configurator, voir Point 5. La connexion OCPP ne fonctionne que si la borne et Reduxi utilisent la même identité et la même URL de serveur.
6.1 Paramètres de base
Description textuelle de cette image
Capture d'écran de la barre latérale du Reduxi Configurator. En-tête : logo reduxi Configurator. La section Devices (avec une icône moins) répertorie : Iskraemeco AM550 (icône de pylône électrique) et deux entrées avec des icônes de soleil et sans nom visible. En bas se trouve un bouton Add device avec un signe plus, entouré d'un rectangle cyan.
Description textuelle de cette image
Capture d'écran de l'assistant d'ajout d'appareil du Reduxi Configurator, étape 1 Basic settings. Indicateur de progression en trois étapes : 1 Basic settings (active, cercle noir), 2 Communication channel (gris), 3 Advanced settings (gris). Titre Basic settings. Champs : Device type * : liste déroulante vide ; Type * : liste déroulante vide (grisée) ; Name * : vide. Boutons : Back (contour) et Next (noir).
6.2 Paramètres de communication
La deuxième étape configure le canal de communication pour OCPP. Saisissez d'abord le Device identifier, c'est-à-dire la charge point identity que vous avez copiée depuis la borne (Point 4.1). L'OCPP server URL est générée par le Reduxi Controller et affichée dans le canal de communication. Copiez-la dans le champ du serveur backend de la borne. Exemple : ws://192.168.1.200/ocpp/1.6/json/
Description textuelle de cette image
Capture d'écran de l'assistant d'ajout d'appareil du Reduxi Configurator, étape 2 Communication channel (indicateur de progression : 1 Basic settings et 2 Communication channel actifs, 3 Advanced settings gris). Titre : Communication channel and device configuration. Champs : Device identifier * : my_station_ID1 (curseur de texte dans le champ) ; Connector * : 1 ; Charger type * : AC ; Energy counter : Default ; Allocate power to EVSE when EV is not connected to EVSE : Default ; Per phase max. current * : Manual override ; Per phase max. current manual override : 32, avec l'indication In effect when manual override is selected ; Forward communication to backend OCPP server : vide ; Allow new charging session : Always ; Controller OCPP JSON 1.6 URL : ws://192.168.1.200/ocpp/1.6/json (champ grisé en lecture seule avec une icône de copie). Boutons : Back, Test communication (entouré d'un rectangle bleu clair) et Next (noir).
6.3 Tester la communication
Cliquez sur Test communication en bas à droite du canal de communication. Il vérifie une fois la connexion OCPP et n'enregistre rien. Si le résultat est bon, cliquez sur Done. Seul Done crée l'appareil.
Description textuelle de cette image
Capture d'écran de la barre de boutons inférieure d'un formulaire du Reduxi Configurator sur fond gris clair. À gauche : bouton Back. À droite : bouton Test communication, entouré d'un rectangle bleu clair, et à côté un bouton noir Done.
Description textuelle de cette image
Capture d'écran du formulaire Communication channel and device configuration du Reduxi Configurator. Champs : Connection * : TCP/IP (liste déroulante) ; IP * : 192.168.50.243, avec un bouton noir Scan for IP ; Port * : 502, avec un bouton noir Test port ; Modbus unit ID * : 1. Boutons en bas : Back (à gauche), Test communication et Done (à droite, noir). Le bouton Done est entouré d'un rectangle bleu clair.
Trois résultats sont possibles :
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée "Test communication" avec un bouton de fermeture (x) en haut à droite, au-dessus d'un formulaire assombri. Texte vert : "Successful readout from device". Valeurs : Current L1: 0.0 A ; Current L2: 0.0 A ; Current L3: 0.0 A ; Import active power: 0.0 W ; Max. active power: 22080.0 W ; Max. current per phase: 32.0 A ; Min. active power: 0 W ; State name: AVAILABLE. Bouton en bas à droite : Close.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée "Test communication" avec un bouton de fermeture (x) en haut à droite, au-dessus d'un formulaire assombri. Premier encadré : "Unable to communicate with device." Second encadré : "Number of devices found on OCPP - JSON 1.6: 1" et "Device identifier: GaroCS-43A4DB2076B80". Bouton en bas à droite : Close. Derrière la boîte de dialogue, le formulaire assombri affiche les libellés "Energy counter" en haut et "Forward communication to backend OCPP server" en bas.
Description textuelle de cette image
Capture d'écran d'une boîte de dialogue intitulée "Test communication" avec un bouton de fermeture (x) en haut à droite, affichée au-dessus d'une page assombrie. Premier encadré : "Unable to communicate with device." Second encadré : "Number of devices found on OCPP - JSON 1.6: 0". Bouton en bas à droite : Close.
7 Vérifier les mesures
7.1 Vérifier les mesures
Ouvrez Devices → votre borne → Last measurements. Les valeurs indiquent si la borne communique correctement.
Description textuelle de cette image
Capture d'écran d'une page de mesures de la borne avec des panneaux gris. Panneau Control type : boutons Auto (sélectionné, bleu clair), Manual, Off, Boost ; horodatage 02. 10. 2024 15:47:17. Panneau Current : Current L1 0.00 A ; Current L2 0.00 A ; Current L3 0.00 A ; Max. current per phase 32.00 A ; Per phase current setpoint 6.00 A. Panneau Power : Import - active power 0.0 kW ; Max. active power 22.1 kW ; Min. active power 0.0 kW. Panneau Energy : Import active energy 5,104.5 kWh. Panneau Other : Communication error OFF ; Control type AUTO ; Error OFF ; State name CABLE_UNPLUGGED. Chaque valeur est accompagnée d'un petit horodatage (02. 10. 2024, 15:47:17 ou 15:47:16 pour Communication error).
7.2 Comportement de pilotage
Une fois la borne ajoutée, elle peut participer aux stratégies Reduxi cochées dans l'assistant, voir Stratégies pour le Reduxi Controller. Vous pouvez surveiller la borne dans l'application Reduxi Cloud.
✓ Résumé
Préparation (points 1 à 3) : consultez les informations du fabricant et connectez la borne à votre Wi‑Fi. La borne et le Reduxi Controller doivent se trouver sur le même réseau.
Borne Etrel (point 4) : ouvrez la borne (INCH Pro dans le navigateur, INCH Core dans l'application), collez l'URL du serveur Reduxi dans le champ du serveur backend et copiez la charge point identity.
Ajout dans Reduxi (points 5 à 6) : ouvrez le Configurator, ajoutez une borne EV charger de type OCPP 1.6 - JSON, saisissez la charge point identity comme device identifier, lancez Test communication et cliquez sur Done.
Mise en service (point 7) : vérifiez les dernières mesures et sélectionnez les stratégies auxquelles la borne doit participer.
→ Problèmes courants
| Problème | Solution |
|---|---|
| Impossible de communiquer avec l'appareil 1 | Le device identifier dans Reduxi n'est pas défini ou diffère de la charge point identity de la borne. Copiez de nouveau l'identité depuis la borne (Point 4.1) et saisissez-la dans le canal de communication (Point 6.2). |
| Aucun appareil avec communication OCPP 1.6 n'est trouvé | La borne n'atteint pas le serveur OCPP du contrôleur. Vérifiez l'URL du serveur backend dans la borne (Point 4.1), que la borne est connectée au Wi‑Fi et que la borne et le contrôleur se trouvent sur le même réseau. |
| Je ne peux pas me connecter à la borne | Le nom d'utilisateur et le mot de passe administrateur sont des paramètres masqués, fournis lors de l'installation. Contactez support@reduxi.zendesk.com. |
| La borne perd la connexion après un redémarrage du routeur | L'adresse IP du Reduxi Controller a probablement changé, et l'URL du serveur dans la borne n'est donc plus valable. Utilisez une adresse IP fixe pour le contrôleur et mettez l'URL à jour. |
| Open configurator ne s'ouvre pas ou reste vide | Le tunnel n'est pas encore actif. Patientez environ 30 secondes et vérifiez que le contrôleur est en ligne. |
La connexion avec admin est refusée |
Le mot de passe a été modifié lors de l'installation. Demandez-le à l'installateur. Le mot de passe de votre compte Reduxi ne fonctionne pas ici. |
reduxi.local ne se charge pas |
Vous n'êtes pas sur le même réseau. Utilisez l'adresse IP ou le tunnel. |
| Le test de communication échoue, appareil hors ligne | Vérifiez l'accessibilité, l'IP, le port 1502 et l'ID d'unité 71, ainsi que l'activation de Modbus sur l'onduleur. |
