1. Teorijski pregled

Započnimo s teoretskim pregledom koji će nam pomoći u odabiru točnih postavki u Reduxi strategiji. U izračunima u nastavku imamo popis maksimalne snage dostupne na trofaznom priključku. Možemo koristiti jednostavnu formulu za jednofazni spoj, P = U * I * cos φ, gdje je P snaga, U napon, a I struja. Postavljamo cos φ na konstantu 1 (idealni potrošač).

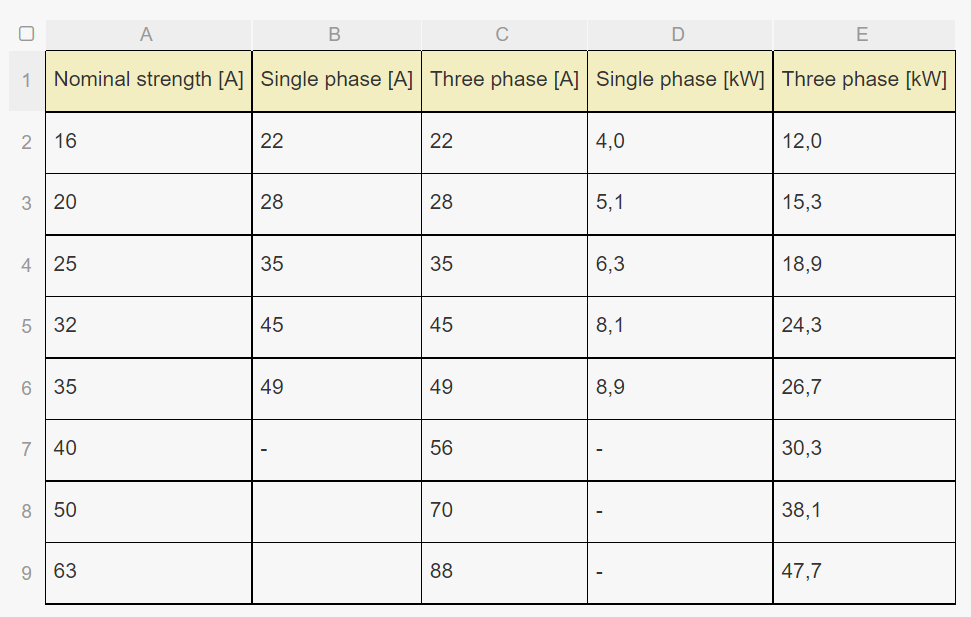

Na primjer, 255 V * 20 A * 3 (tri faze) = 15.300 W ukupne potrošnje energije dostupne u trofaznom priključku. Obično to skraćujemo na 15,3 kW ukupne raspoložive snage.

Picture 1: Example of basic calculation which we use in the next step for Reduxi Configurator Strategy

Izvor informacija: Podaci preuzeti iz »SONDSEE 2016 Navodilo za korištenje stikalnih naprava u kombinaciji sa števcem električne energije Potrjena PSMEE «.

2. Dodavanje strategije u Reduxi konfigurator

Možemo koristiti Reduxi strategiju za ograničavanje ukupne potrošnje energije i/ili sprječavanje pregorevanja osigurača.

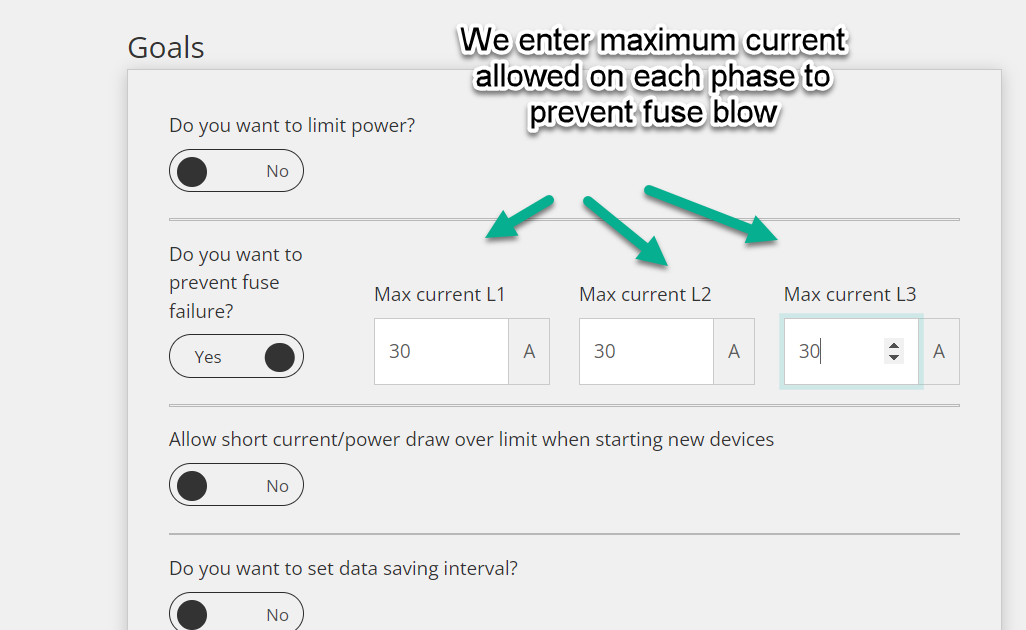

Na donjoj slici osigurač štitimo maksimalnom strujom od 30 A na svakoj fazi.

Picture 2:Maxximum current allowed on each phase to prevent fuse blow.

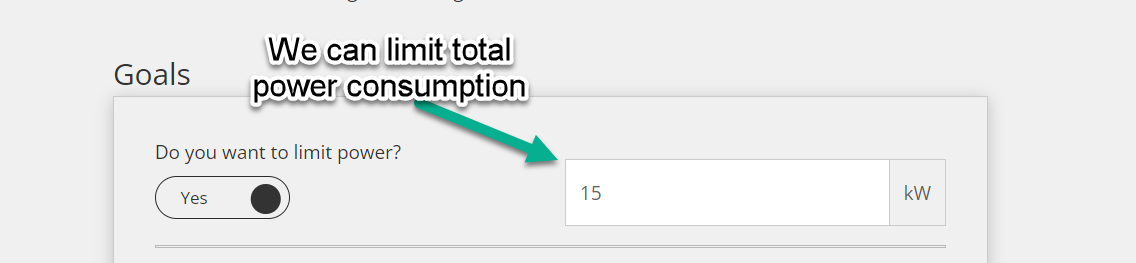

Također možemo ograničiti ukupnu potrošnju energije.

Picture 3: What is our total power consumption limit?

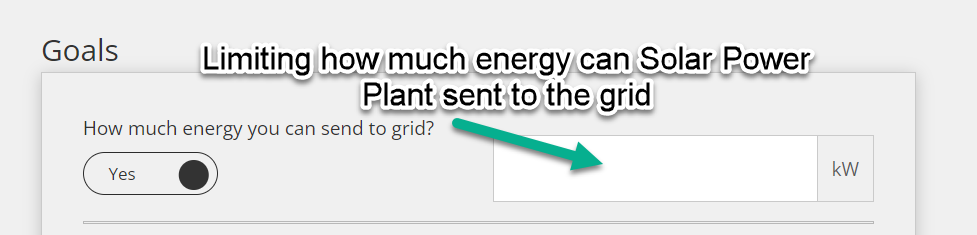

Reduxi strategija nam omogućuje da ograničimo maksimalnu energiju koju šaljemo u mrežu pomoću solarne elektrane.

Picture 4: How much energy can Solar Power Plant send to the grid?

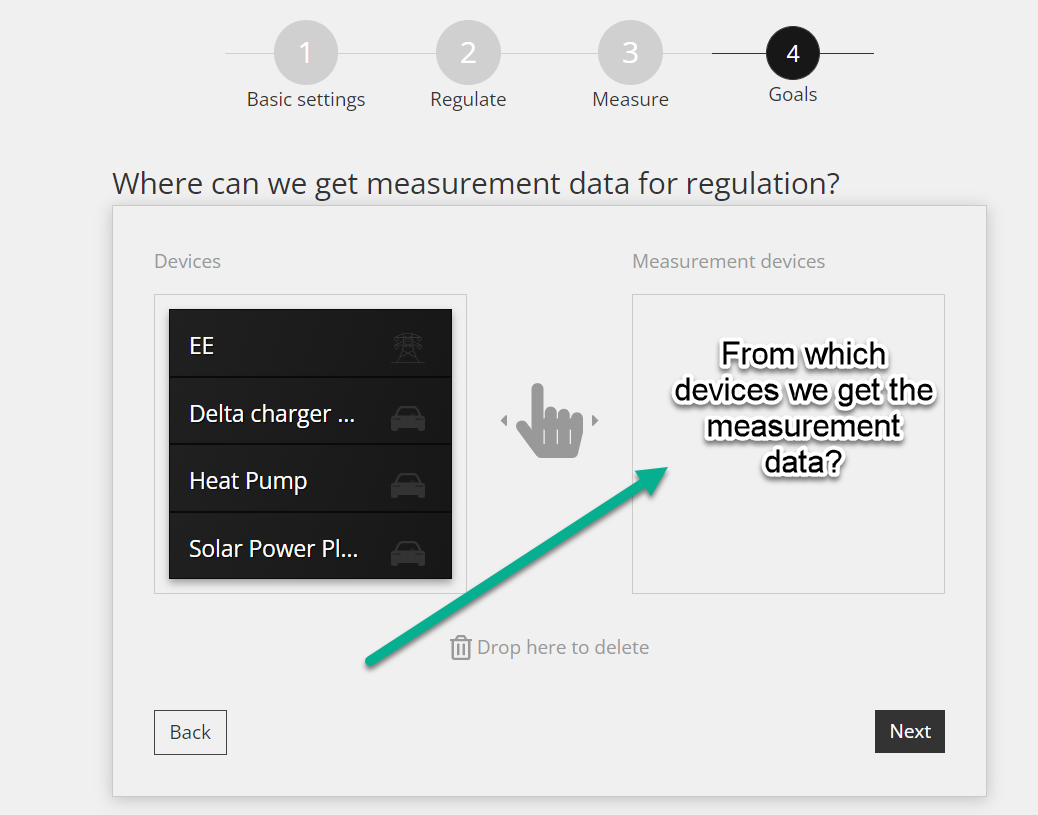

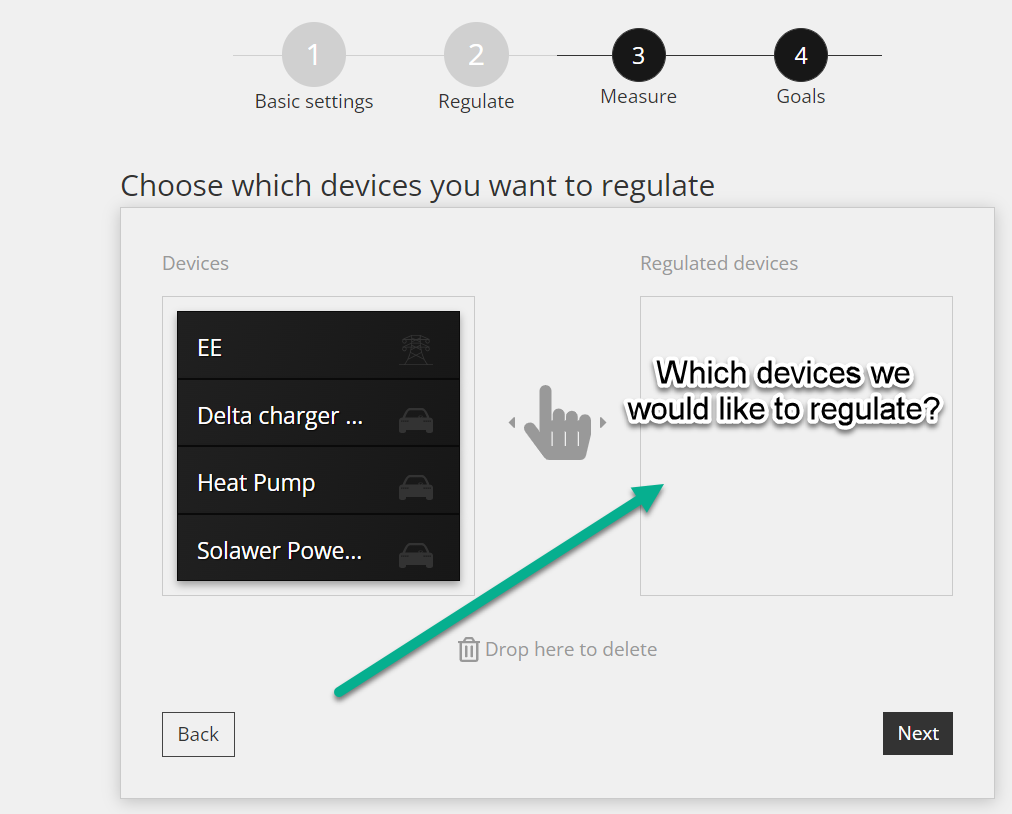

Moramo imati dovoljno podataka (mjernih uređaja) da bismo to postigli. Na temelju mjernih podataka možemo regulirati uređaje koje odaberemo.

Picture 5: Measurement devices

Picture 6: Regulated devices

3. Primjer čitanja i prikaza podataka u Reduxi konfiguratoru

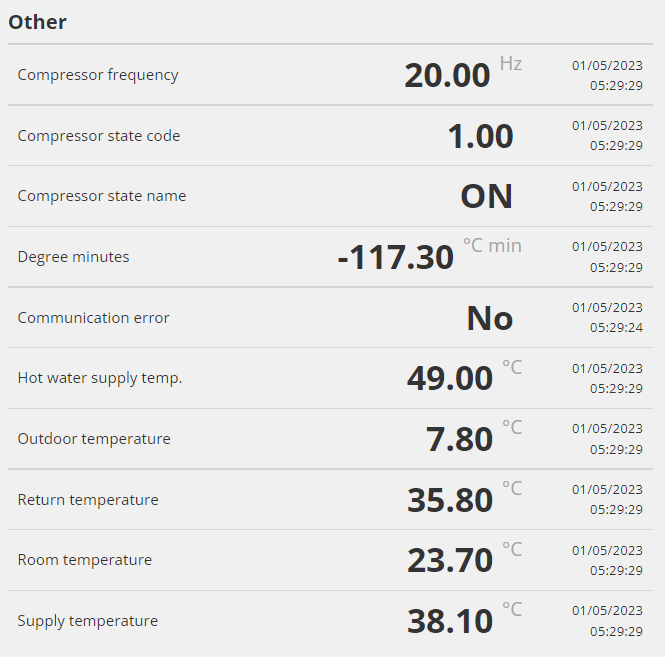

Na slici ispod možemo vidjeti očitanje toplinske pumpe i glavnog brojila električne energije.

Picture 7: Heat Pump data

Picture 8: Energy meter reading

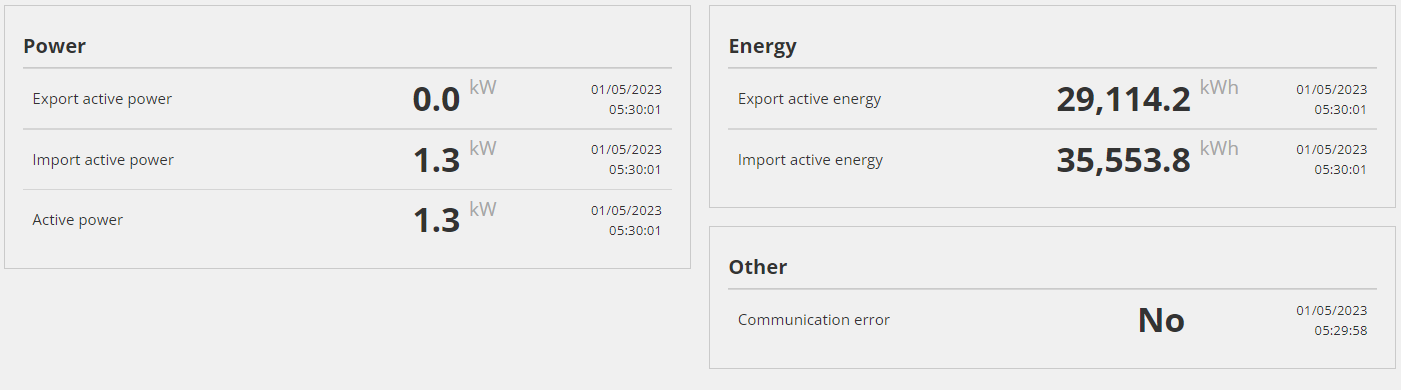

Na gornjoj slici možemo vidjeti podatke koji se očitavaju s glavnog električnog brojila. Međutim, ne daje podatke za svaku fazu. Što učiniti u ovom slučaju? Moramo nazvati našeg distributera električne energije i pitati ga mogu li konfigurirati glavno električno brojilo za mjerenje podataka na svakoj fazi.
