1. Postavljanje Schrack stanice za punjenje

Ukoliko želimo da se Reduxi kontroler spoji na Schrack punionicu, potrebno je podesiti određene postavke u samoj punionici.

U konfiguraciji uređaja potrebno je postaviti Modbus TCP Server -> ON, a zatim Modbus TCP Server Register Address Set -> TQ-DM100.

2. Dodavanje uređaja u Reduxi

Nakon što je Schrack stanica za punjenje ispravno konfigurirana, može se dodati Reduxi kontroleru. Upute za pristup kontroleru dostupne su na poveznici: upute za korištenje kontrolera.

Nakon prijave u upravljač, prikazuje se nadzorna ploča upravljača. Za dodavanje uređaja odaberite opciju Dodaj uređaje u donjem lijevom prozoru.

U sljedećem koraku odaberite vrstu uređaja, upišite i unesite naziv dodanog uređaja. U našem slučaju, prilikom dodavanja Schrack punionice odabiremo:

• u polju tip uređaja: Auto punjač,
• u kutiji tip: Punjač – Schrack -TQ-DM100 i
• u polje Naziv: navedite bilo koji naziv (primjer: Schrack punionica, punionica).

Nakon unosa podataka kliknite donju desnu opciju Dalje.

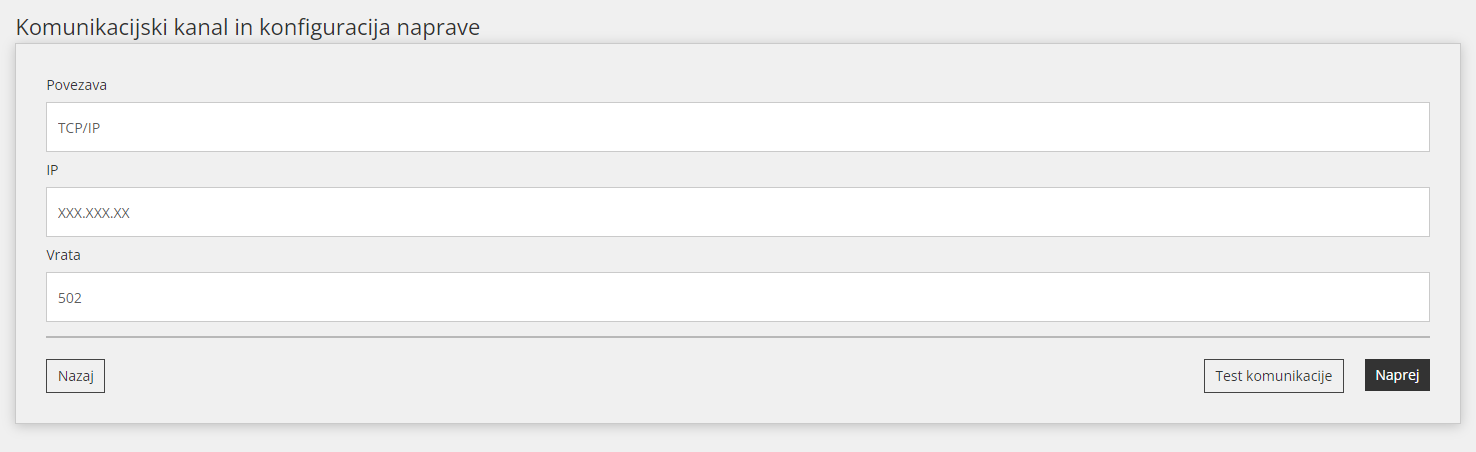

U sljedećem prozoru definiramo komunikacijski kanal i konfiguriramo uređaj.

• U polju veze odaberite opciju TCP/IP,
• unesite IP adresu stanice za punjenje
• polje IP i u polje Port upišite: 502 (oba podatka nalaze se u konfiguraciji uređaja punionice).

Pomoću gumba za provjeru komunikacije provjerite je li komunikacija između uređaja ispravno postavljena. Kada dobijemo odgovor da dva uređaja međusobno uspješno komuniciraju, možemo odabrati opciju Dalje.

U zadnjem prozoru dodavanja Schrack punionice možete prilagoditi određene postavke prema vlastitim potrebama.

3. Prikaz podataka sa Schrack stanice za punjenje električnih vozila

Nakon što je Schrack stanica za punjenje uspješno dodana, može se pronaći među dodanim uređajima. Odaberemo li ga, prikazuju se zadnja mjerenja s punionice.
