Reduxi Controller
REDUXI CONTROLLER i CONTROLLER INDUSTRIAL
Korisnički priručnik
Verzija V2.0 11.2024

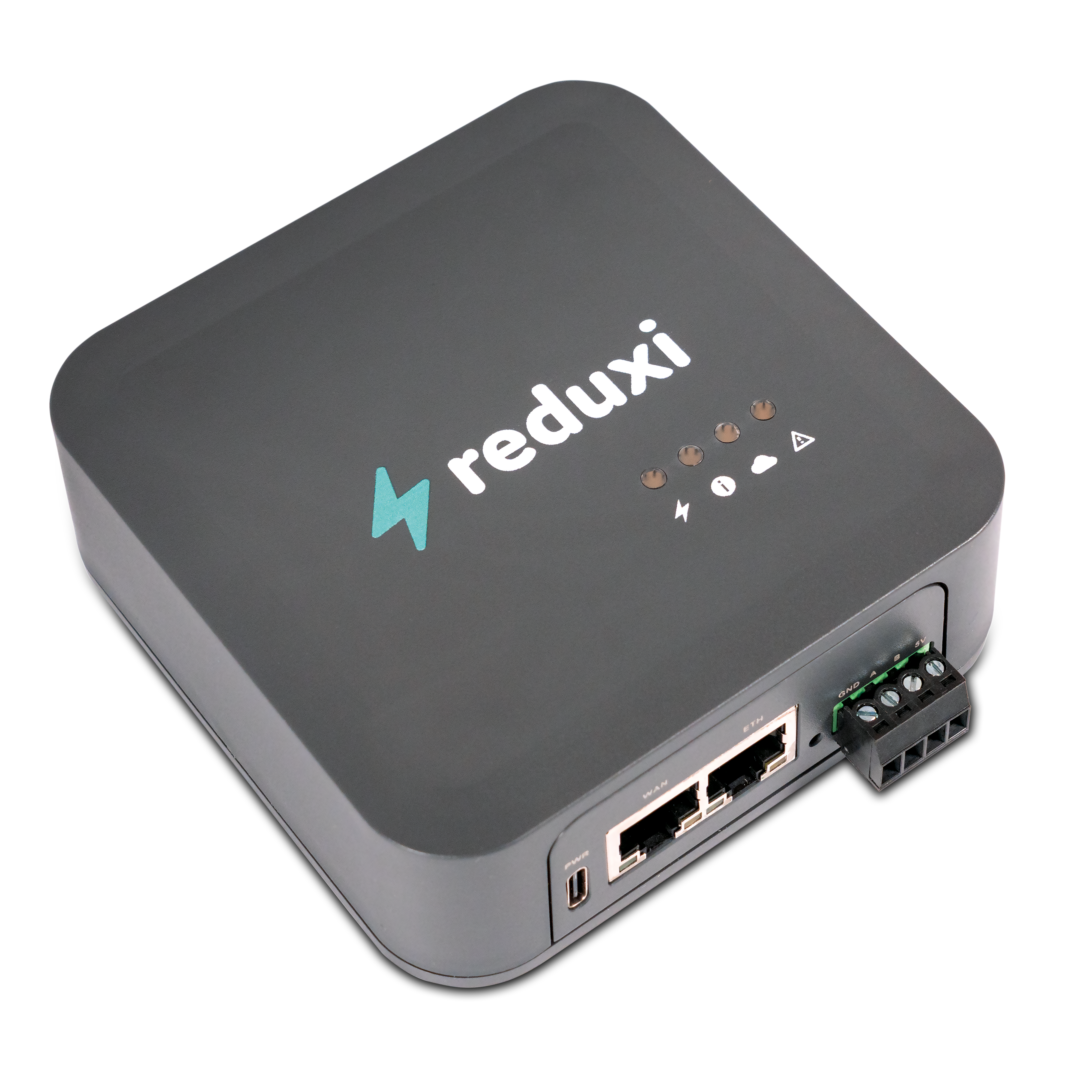

Tekstualni opis ove slike
Fotografija tamnosivog Reduxi kontrolera zaobljenog kvadratnog oblika na bijeloj pozadini, gledano odozgo pod kutom. Logotip reduxi otisnut je na gornjoj strani s četiri male LED točke i simbolima (munja, krug s crtom, oblak, trokut upozorenja). Na prednjoj strani slijeva nadesno: mali USB-C priključak, dva RJ45 priključka i crni 4-polni vijčani blok stezaljki.
Tekstualni opis ove slike

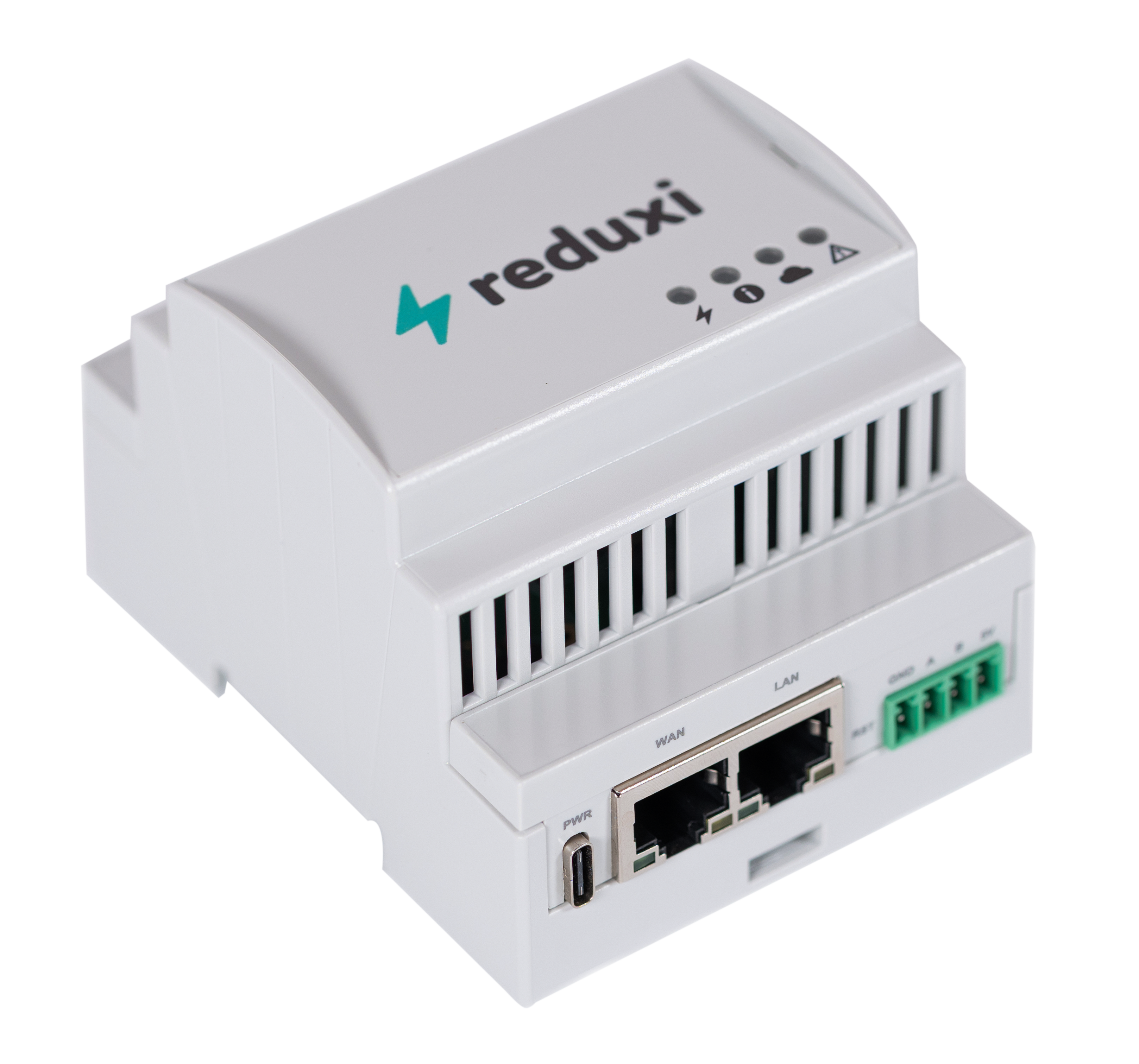

Fotografija svijetlosivog kućišta za DIN-letvu, Reduxi kontrolera, na bijeloj pozadini, gledano sprijeda desno pod kutom. Logotip reduxi otisnut je na gornjoj strani s četiri male LED točke i simbolima pokraj njih. Ventilacijski prorezi nalaze se sa strane. Na strani s priključcima slijeva nadesno: USB-C priključak, dva RJ45 priključka (male oznake iznad) i zeleni 4-polni blok stezaljki s malim otisnutim oznakama.
Tekstualni opis ove slike

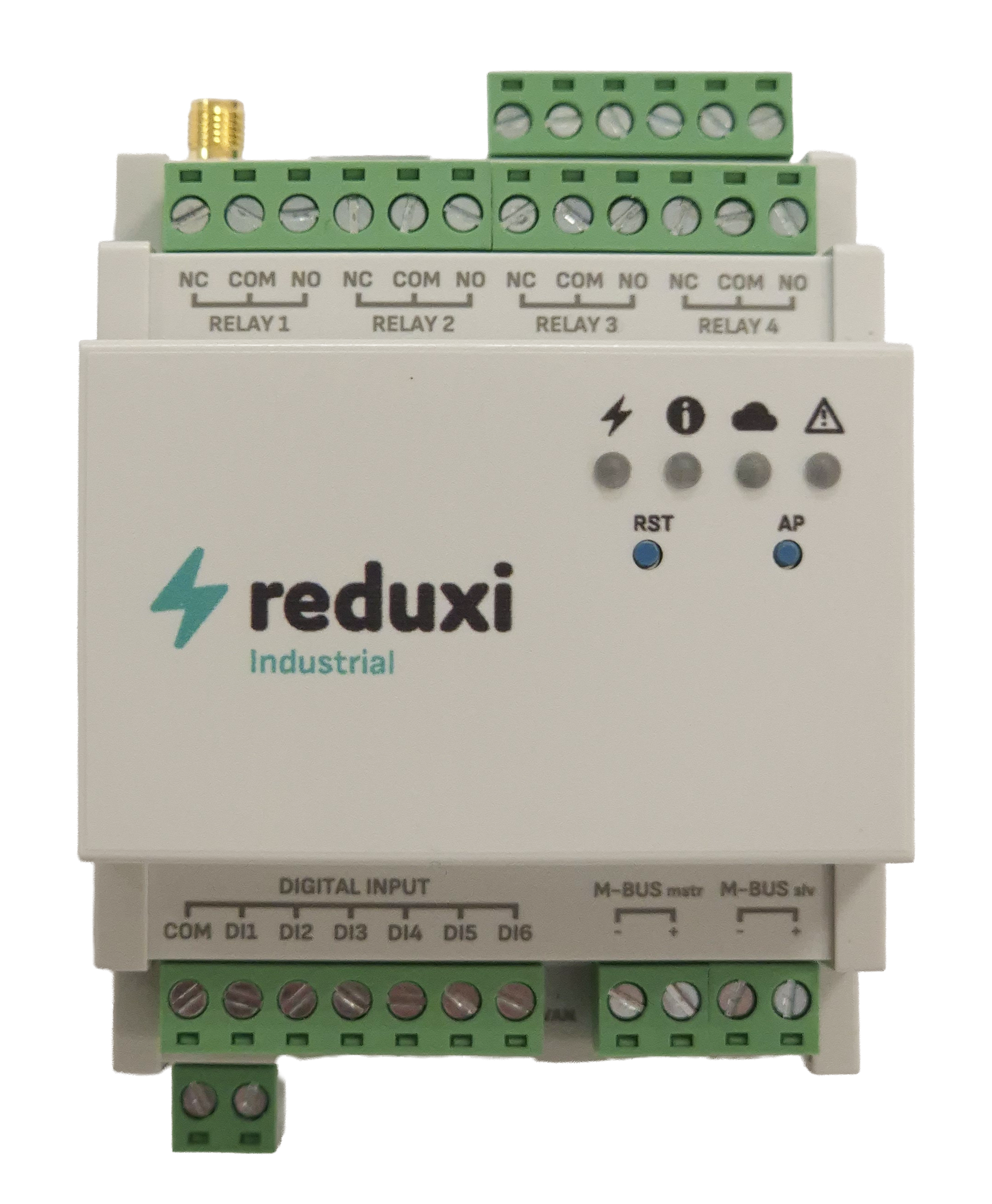

Fotografija svijetlosivog Reduxi Industrial kontrolera za DIN-letvu, pogled sprijeda, na bijeloj pozadini. Zelene vijčane stezaljke na vrhu: priključak za antenu (zlatni SMA) gore lijevo, stezaljke s oznakama NC, COM, NO za RELAY 1, RELAY 2, RELAY 3 i RELAY 4 te dodatni zeleni red stezaljki iznad desne strane. Prednja ploča: logotip reduxi Industrial, četiri sive LED-ice sa simbolima (munja, krug s crtom, oblak, trokut upozorenja) i dvije plave tipke s oznakama RST i AP. Donje stezaljke: DIGITAL INPUT s COM, DI1, DI2, DI3, DI4, DI5, DI6; M-BUS mstr i M-BUS slv, svaka s dvije stezaljke označene - i +; dvopolni zeleni blok stezaljki dolje lijevo.
1 INTRODUCTION
Dobro došli u svijet Reduxija koji vam omogućuje kontrolu troškova energije i učinkovitu uporabu električne energije za održivi razvoj. Glavne funkcije:
AI ENERGY MANAGER
PEAK POWER MANAGEMENT,
SOLAR POWER PLANT PRODUCTION MANAGEMENT,
OPTIMISATION OF ELECTRICITY CONSUMPTION.
Troškovi energije u vašem kućanstvu ili industriji mogu se smanjiti samo točnim mjerenjem. Za to vam je potrebna prava tehnologija. Na temelju naprednih algoritama inovativni sustav Reduxi mjeri i analizira potrošnju električne energije umjesto vas. Svojim naprednim funkcijama Reduxi smanjuje troškove potrošnje i povećava energetsku učinkovitost.
Reduxi kontroler
Reduxi Controller je glavna komponenta sustava Reduxi. Kontroler povezuje solarne elektrane, sustave za pohranu energije, toplinske pumpe i električne punjače sa sustavom Reduxi. Upravlja proizvodnjom i potrošnjom električne energije, prilagođava korištenje snage iz mreže i koristi napredne algoritme kako bi osigurao isplativo korištenje energije i maksimalnu samodostatnost.
Reduxi Controller je ključna i obavezna komponenta svakog sustava Reduxi.
Svaki Reduxi Controller isporučuje se s ugrađenim softverom Configurator; prepoznat ćete ga po pozadini i jednostavnom sučelju (pogledajte Reduxi Configurator).
Tekstualni opis ove slike
Snimka zaslona nadzorne ploče Reduxi Configuratora (Dashboard). Lijeva bočna traka s logotipom reduxi i riječju CONFIGURATOR. Stavke bočne trake: Devices (s gumbom +), Strategies (s gumbom +), Utility Rate Plan. Pri dnu bočne trake: gumbi Add device i Add strategy, zatim Settings i Profile. Glavno područje naslova Dashboard sa zelenom ikonom veze gore desno. Dva prekidača: Latest data (odabran, tamni) i Realtime (nije odabran). Prikazano vrijeme: 8:51:28 AM. Dijagram toka energije s ikonom kuće u sredini koja prikazuje 7.300 kW (crvena točka). Povezani čvorovi: Grid 5.600 kW (crvena točka); Solar 1.600 kW (zelena točka); Other 1.200 kW (crvena točka); Battery storage 0.200 kW (zelena točka) i 0.000 kW (crvena točka), ikona baterije prikazuje malu oznaku postotka; EV charger prikazan zasivljeno s crticom umjesto vrijednosti; HVAC 6.100 kW (crvena točka). Linije povezuju svaki čvor sa sredinom.
2 INSTALLATION AND CONNECTION INFORMATION
- Spojite AC-DC adapter na Reduxi DC utičnicu ili USB C priključak i uključite ga u utičnicu; prva LED dioda odozgo trebala bi se upaliti zeleno.
Tekstualni opis ove slike
Mali crni crtež na bijeloj podlozi, izrezan iz obrisa uređaja. Prikazuje gornji lijevi kut zaobljenog kućišta. Unutra je mali kvadrat koji sadrži okruglu utičnicu za napajanje (krug s točkom u sredini), s otisnutom oznakom PWR ispod. Desno od kvadrata je jedna crna točka. Ostatak slike je prazna bijela površina.
Tekstualni opis ove slike
Mali crni crtež simbola na bijeloj podlozi: četiri prazna kruga u okomitom stupcu, svaki sa simbolom LED diode desno od sebe. Odozgo prema dolje: munja, krug s crtom (simbol informacije), oblak, trokut upozorenja.
Kontroler radi kao hotspot koji vam omogućuje povezivanje s njim. Druga LED dioda odozgo koja treperi pokazuje da je hotspot aktivan
Na telefonu ili računalu otvorite popis Wi-Fi mreža i povežite se na Wi-Fi mrežu naziva "Reduxi XYXY", gdje XYXY predstavlja zadnje 4 znamenke serijskog broja Reduxija vidljivog na naljepnici na stražnjoj strani Reduxija.
Tekstualni opis ove slike
Snimka zaslona popisa Wi-Fi mreža u tamnoj Windows ploči. Zaglavlje: Wi-Fi sa strelicom za natrag i uključenim prekidačem. Prvi unos: amibit, status Connected, zaštićena, s ikonom lokota, ikonom informacije i gumbom Disconnect. Sljedeći unosi: Reduxi RE48 (bez ikone lokota) s crvenom strelicom koja pokazuje na njega; Guest (ikona lokota); Guest (ikona lokota, naziv djelomično odrezan); još jedan unos s ikonom lokota čiji je naziv odrezan pri dnu (Reduxi RE48). Poveznica pri dnu: More Wi-Fi settings.
-
Otvorite preglednik i idite na http://reduxi.local
-
Koraci za rješavanje problema:
Ako koristite mobitel i ne možete otvoriti http://reduxi.local, isključite mobilne podatke i pokušajte se ponovno povezati
-
-
Konfigurirajte žičanu ili bežičnu mrežu i povežite Reduxi s lokalnom mrežom (preporučujemo postavljanje statičke IP adrese Reduxija).
Konfigurirajte žičanu mrežu ako Reduxi s lokalnom mrežom povezujete Ethernet kabelom.
Konfigurirajte bežičnu mrežu ako Reduxi s lokalnom mrežom povezujete putem Wi-Fi mreže.
Tekstualni opis ove slike
Snimka zaslona zaslona Settings u Reduxi Configuratoru. Kartice: Wired network, Wireless network (odabrana), Mobile network, DNS server, Proxy server, Network redundancy. Prekidač označen Enable: uključen. Polje SSID: MyNetwork, s tamnim gumbom Scan pokraj njega. Polje Password: maskirano točkicama. Padajući izbornik Type: DHCP. Gumbi pri dnu: Back (lijevo) i Save (desno, tamni).
-
-
Koraci za rješavanje problema:
Ako pogrešno upišete Wi-Fi lozinku, morat ćete ponovno aktivirati hotspot (pogledajte u nastavku)
U sustavu Windows računalo često gubi Wi-Fi vezu s Reduxi kontrolerom i automatski se vraća na vašu kućnu mrežu. Redovito provjeravajte jeste li još povezani s Reduxi mrežom, a ako niste, ponovno se povežite.
-
- Nakon što je sve konfigurirano, kliknite Save kako biste Reduxi kontroler povezali s kućnom mrežom. Sada se mobitelom ili računalom povežite na istu žičanu ili Wi-Fi lokalnu mrežu na koju ste upravo povezali Reduxi.
- Otvorite preglednik i idite na http://reduxi.local
- Koraci za rješavanje problema:
- Još jednom provjerite je li Reduxi kontroler povezan s istom lokalnom mrežom kao i računalo/telefon kojim mu pristupate.
- Ako ne možete otvoriti http://reduxi.local, pokušajte otvoriti IP adresu koju ste konfigurirali ili koja je automatski dodijeljena Reduxiju. IP adresu možete doznati prema ovim koracima: Kako pronaći automatski dodijeljenu IP adresu (DHCP protokol) Reduxi Controllera?
- Koraci za rješavanje problema:
- Doći ćete na stranicu za prijavu Reduxi kontrolera. Za prijavu koristite zadano korisničko ime (admin) i lozinku (admin ili kako je otisnuto na naljepnici).
- Sada možete početi dodavati uređaje (pametno brojilo energije, punionice, solarne izmjenjivače itd.) u Reduxi. Pogledajte Reduxi Configurator. Ako uređaj ne možete pronaći, pošaljite nam zahtjev putem Send us request s detaljnim opisom uređaja. Javit ćemo vam se i pomoći u podršci novog uređaja
- Dodajte strategije kako biste odredili kako uređaji trebaju raditi zajedno radi uštede troškova, uravnoteženja potrošnje energije itd. Pogledajte Strategije za Reduxi Controller
- Gotovo, uspješno ste povezali i konfigurirali rješenje Reduxi. Sada se možete povezati s internetom za najbolje korisničko iskustvo, upravljanje energijom u svom domu, pristup analitičkim podacima itd. Sve putem weba ili mobilne aplikacije, samo izradite račun u Reduxi Cloudu Reduxi Cloud
Ponovno aktiviranje hotspota
Ako niste uspjeli konfigurirati mrežu (npr. zbog pogrešno upisane Wi-Fi lozinke) ili se SSID ili lozinka mreže promijenila, morat ćete ponovno konfigurirati Reduxi mrežu.
Za ponovno aktiviranje hotspota i ponovno povezivanje s kontrolerom slijedite ove korake:
Tekstualni opis ove slike
Crni crtež na bijeloj podlozi gornjeg lijevog kuta kućišta kontrolera sa zaobljenim kutom. Kvadrat s okruglom utičnicom za napajanje (krug s točkom u sredini) označen je PWR ispod. Desno od njega je mala crna točka (rupa ili gumb) s crvenom ručno nacrtanom strelicom iznad koja pokazuje prema dolje na točku. Desni dio slike je prazna bijela površina.
Umetnite iglu ili pribadaču u tipku za reset i pritisnite je – još ne otpuštajte.
Držite gumb 10 do 15 sekundi, dok druga LED dioda odozgo ne počne treperiti.
Otpustite gumb. Druga LED dioda nastavlja treperiti
Hotspot će postati dostupan za povezivanje unutar otprilike jedne minute.
Ako se ne poduzme nikakva radnja (npr. 1 sat), hotspot će se isključiti i vratiti na prethodne mrežne postavke.
Ovaj je postupak sličan vraćanju na tvorničke postavke, uz jednu ključnu razliku: uređaj mora ostati uključen tijekom cijelog postupka.
Reduxi Cloud
Reduxi Cloud je online web i mobilna aplikacija. Omogućuje jednostavno praćenje u stvarnom vremenu, analitičke podatke i upravljanje vašim lokalnim rješenjem Reduxi. Reduxi Cloud podiže korisničko iskustvo na najvišu razinu.
Za pristup prednostima Reduxi clouda izradite račun na https://reduxi.app/ ili instalirajte mobilnu aplikaciju Reduxi Mobile App
- Nakon izrade novog računa i postavljanja lozinke, od vas će se tražiti da dodate novi Reduxi kontroler. Definirat ćete naziv, a zatim registrirati svoj Reduxi Controller pomoću QR koda na poleđini Reduxija ili upisivanjem serijskog broja Reduxija koji se nalazi lijevo od QR kodova.
- Time ste povezali svoj Reduxi Controller s aplikacijom Reduxi Cloud.
- Sada ste u potpunosti spremni za upravljanje potrošnjom energije i početak uštede troškova.
3 SPECIFICATIONS
Tekstualni opis ove slike

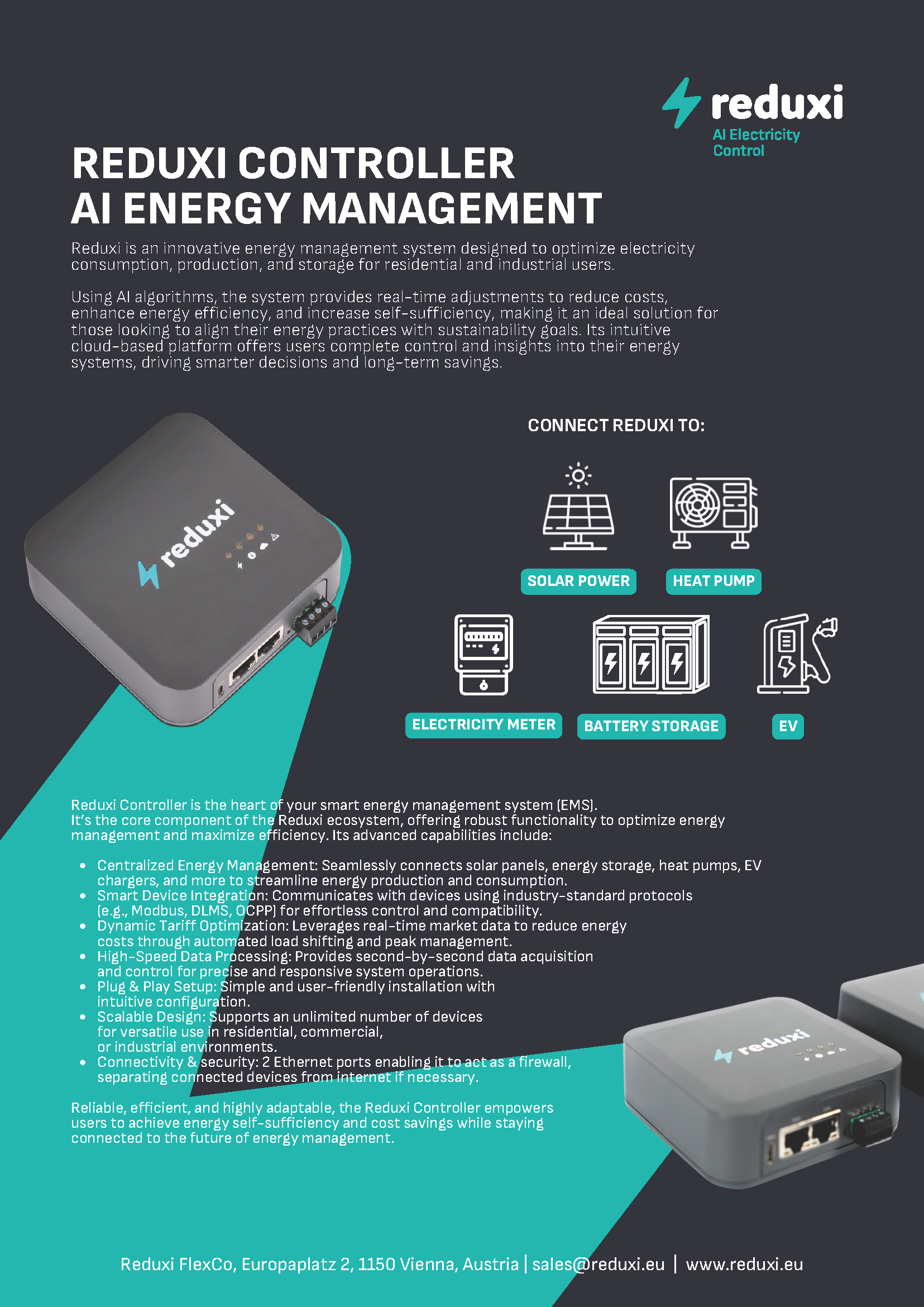

Snimka zaslona stranice brošure proizvoda (okomita stranica, četiri okomita dijela) s tamnosivom pozadinom i tirkiznim oblicima. Gore desno: logotip reduxi sa sloganom AI Electricity Control. Naslov bijelom bojom: REDUXI CONTROLLER AI ENERGY MANAGEMENT. Uvodni tekst: Reduxi is an innovative energy management system designed to optimize electricity consumption, production, and storage for residential and industrial users. Using AI algorithms, the system provides real-time adjustments to reduce costs, enhance energy efficiency, and increase self-sufficiency, making it an ideal solution for those looking to align their energy practices with sustainability goals. Its intuitive cloud-based platform offers users complete control and insights into their energy systems, driving smarter decisions and long-term savings. Srednji dio: fotografija tamnosivog zaobljeno-kvadratnog Reduxi kontrolera s logotipom reduxi i simbolima LED dioda na vrhu, RJ45 priključcima i crnim priključnim blokom sa strane. Pokraj njega naslov CONNECT REDUXI TO: s bijelim linijskim ikonama i tirkiznim oznakama: SOLAR POWER (solarni panel), HEAT PUMP (vanjska jedinica), ELECTRICITY METER (brojilo), BATTERY STORAGE (ormar s baterijama), EV (punionica). Tekst donjeg dijela: Reduxi Controller is the heart of your smart energy management system (EMS). It's the core component of the Reduxi ecosystem, offering robust functionality to optimize energy management and maximize efficiency. Its advanced capabilities include: popis s točkama. Centralized Energy Management: Seamlessly connects solar panels, energy storage, heat pumps, EV chargers, and more to streamline energy production and consumption. Smart Device Integration: Communicates with devices using industry-standard protocols (e.g., Modbus, DLMS, OCPP) for effortless control and compatibility. Dynamic Tariff Optimization: Leverages real-time market data to reduce energy costs through automated load shifting and peak management. High-Speed Data Processing: Provides second-by-second data acquisition and control for precise and responsive system operations. Plug & Play Setup: Simple and user-friendly installation with intuitive configuration. Scalable Design: Supports an unlimited number of devices for versatile use in residential, commercial, or industrial environments. Connectivity & security: 2 Ethernet ports enabling it to act as a firewall, separating connected devices from internet if necessary. Završna rečenica: Reliable, efficient, and highly adaptable, the Reduxi Controller empowers users to achieve energy self-sufficiency and cost savings while staying connected to the future of energy management. Druga fotografija dolje desno ponovno prikazuje tamnosivi kontroler s dva RJ45 priključka i priključnim blokom. Podnožje: Reduxi FlexCo, Europaplatz 2, 1150 Vienna, Austria | sales@reduxi.eu | www.reduxi.eu.
Tekstualni opis ove slike
Snimka zaslona stranice tehničkog lista (okomita stranica, četiri okomita dijela) sa svijetlim tirkiznim ukrasnim oblicima u pozadini. Gore: logotip reduxi sa sloganom AI Electricity Control. Naslov: REDUXI CONTROLLER TECHNICAL DATA. Tablica s praznom prvom zaglavnom ćelijom i drugom zaglavnom ćelijom REDUXI CONTROLLER. Reci (oznaka | vrijednost): Housing | Compact plastic housing; Dimensions | 100 x 100 x 35 mm; Ingress Protection | <IP20; Weight | 163g. Tirkizni redak odjeljka POWER SUPPLY: Input | USB-C; Average power consumption | 5 W. Tirkizni redak odjeljka CONNECTIVITY: Ethernet | 1 Gbps WAN + 100 Mbps LAN (RJ45); RS485 | 1x 2-pin terminal block; Wi-Fi | IEEE 802.11 a/b/g/n/ac, 2.4/5GHz. Tirkizni redak odjeljka OTHER: Operating temperature range | From 0°C to +40°C; Storage temperature range | From -10°C to +70°C; Relative humidity during operation | < 95% (non-condensing). Ispod tablice je odjeljak s crnim linijskim crtežom. Lijevo: zidna utičnica s utikačem AC/DC napajanja (označen AC/DC power supply) i kabelom koji vodi do PWR priključka. U sredini: kontroler sa stranom s priključcima i rasporedom priključaka ispod. PWR: USB-C priključak, strelica označena 5VDC pokazuje prema gore na priključak (kabel iz napajanja). WAN: port 1, strelica označena ETH_WAN. LAN: port 2, strelica označena ETH_LAN. RS485: četiri stezaljke GND, A, B, 5VDC; strelice označene GND, RS485_A, RS485_B. Desno: pogled odozgo na kvadratno kućište zaobljenih kutova sa strelicama dimenzija 100 mm (širina) i 100 mm (visina), s četiri mala kruga sa simbolima LED dioda (plus, krug s crtom, oblak, trokut upozorenja). Ispod njega bočni pogled strane s priključcima s dimenzijom 35 mm (visina), koji prikazuje PWR, WAN i LAN priključke i RS485 priključni blok s GND, A, B, 5V. Zadnji dio stranice sadrži samo tekst podnožja: Reduxi FlexCo, Europaplatz 2, 1150 Vienna, Austria | sales@reduxi.eu | www.reduxi.eu.
Tekstualni opis ove slike

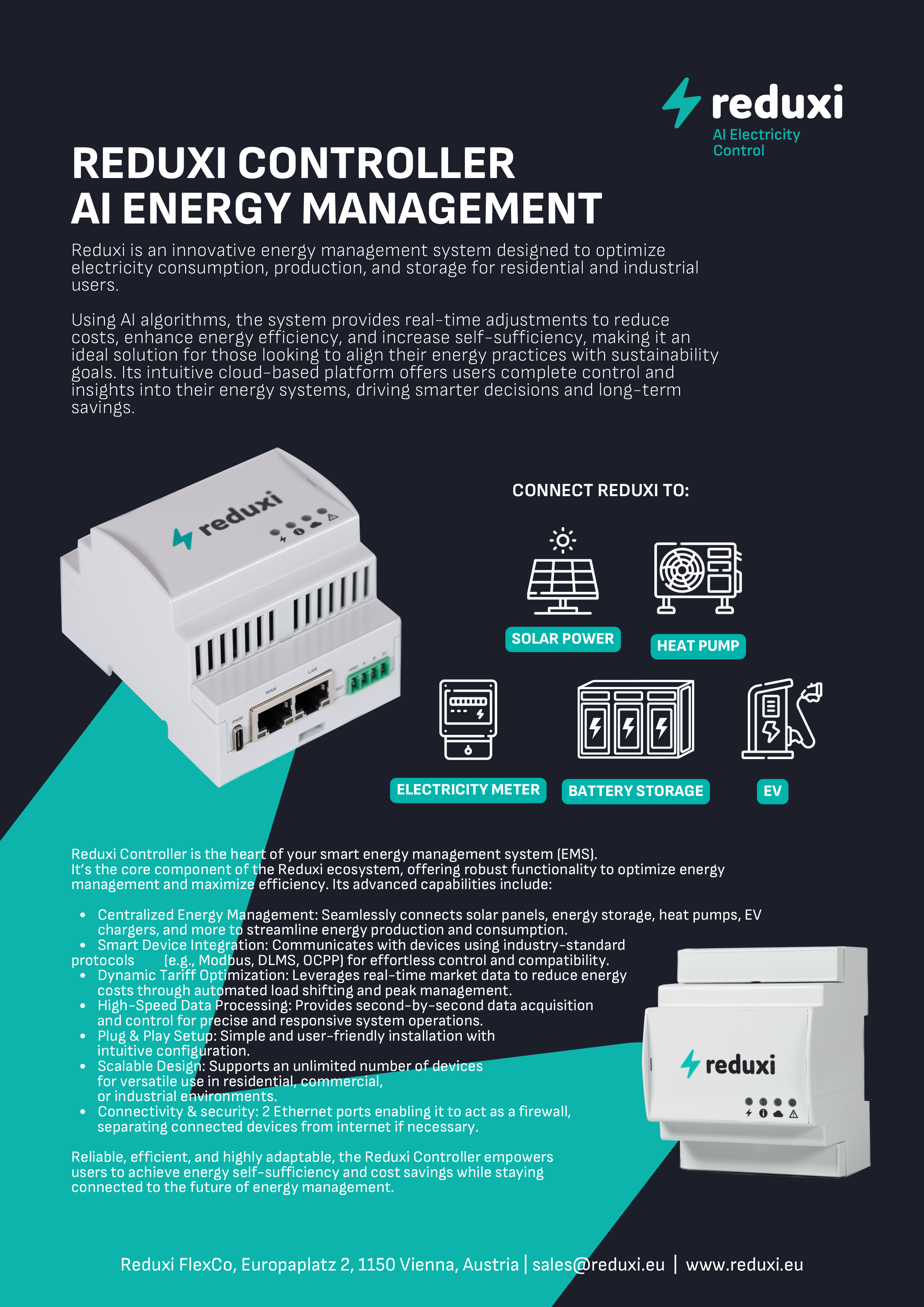

Snimka zaslona stranice brošure proizvoda (okomita stranica, četiri okomita dijela) s tamnoplavom pozadinom i tirkiznim oblicima. Gore desno: logotip reduxi s sloganom AI Electricity Control. Naslov bijelom bojom: REDUXI CONTROLLER AI ENERGY MANAGEMENT. Uvodni tekst: Reduxi is an innovative energy management system designed to optimize electricity consumption, production, and storage for residential and industrial users. Using AI algorithms, the system provides real-time adjustments to reduce costs, enhance energy efficiency, and increase self-sufficiency, making it an ideal solution for those looking to align their energy practices with sustainability goals. Its intuitive cloud-based platform offers users complete control and insights into their energy systems, driving smarter decisions and long-term savings. Srednji dio: fotografija bijelog Reduxi kontrolera za DIN-letvu gledanog sa strane priključaka, s USB-C priključkom (PWR), dva RJ45 priključka (WAN, LAN) i zelenom stezaljkom s 4 pina; na vrhu su logotip reduxi i četiri LED-a. Pokraj njega naslov CONNECT REDUXI TO: s bijelim linijskim ikonama i tirkiznim oznakama: SOLAR POWER (solarni panel), HEAT PUMP (vanjska jedinica), ELECTRICITY METER (brojilo), BATTERY STORAGE (baterijski ormar), EV (punionica). Donji dio teksta: Reduxi Controller is the heart of your smart energy management system (EMS). It's the core component of the Reduxi ecosystem, offering robust functionality to optimize energy management and maximize efficiency. Its advanced capabilities include: popis s točkama. Centralized Energy Management: Seamlessly connects solar panels, energy storage, heat pumps, EV chargers, and more to streamline energy production and consumption. Smart Device Integration: Communicates with devices using industry-standard protocols (e.g., Modbus, DLMS, OCPP) for effortless control and compatibility. Dynamic Tariff Optimization: Leverages real-time market data to reduce energy costs through automated load shifting and peak management. High-Speed Data Processing: Provides second-by-second data acquisition and control for precise and responsive system operations. Plug & Play Setup: Simple and user-friendly installation with intuitive configuration. Scalable Design: Supports an unlimited number of devices for versatile use in residential, commercial, or industrial environments. Connectivity & security: 2 Ethernet ports enabling it to act as a firewall, separating connected devices from internet if necessary. Završna rečenica: Reliable, efficient, and highly adaptable, the Reduxi Controller empowers users to achieve energy self-sufficiency and cost savings while staying connected to the future of energy management. Druga fotografija prikazuje bijeli kontroler s prednje strane s logotipom reduxi i četiri LED-a sa simbolima (munja, krug s crtom, oblak, trokut upozorenja). Podnožje: Reduxi FlexCo, Europaplatz 2, 1150 Vienna, Austria | sales@reduxi.eu | www.reduxi.eu.
Tekstualni opis ove slike
Snimka zaslona stranice tehničkog lista (okomita stranica, četiri okomita dijela). Gore: logotip reduxi sa sloganom AI Electricity Control. Naslov: REDUXI CONTROLLER DIN TECHNICAL DATA. Tablica s tirkiznim zaglavljem; prva ćelija zaglavlja je prazna, druga ćelija zaglavlja glasi REDUXI CONTROLLER DIN. Redovi (oznaka | vrijednost): Housing | Compact plastic housing; Dimensions | 90,5 x 70 x 62 mm; Ingress Protection | <IP20; Weight | 163g. Tirkizni redak odjeljka POWER SUPPLY: Input | USB-C; Average power consumption | 5 W. Tirkizni redak odjeljka CONNECTIVITY: Ethernet | 1 Gbps WAN + 100 Mbps LAN (RJ45); RS485 | 1x 2-pin terminal block; Wi-Fi | IEEE 802.11 a/b/g/n/ac, 2.4/5GHz. Tirkizni redak odjeljka OTHER: Operating temperature range | From 0°C to +40°C; Storage temperature range | From -10°C to +70°C; Relative humidity during operation | < 95% (non-condensing). Ispod tablice je crni linijski crtež kontrolera za DIN-letvu. Lijevo: pogled sprijeda na kućište s četiri male okrugle LED oznake na prednjoj ploči, a ispod njega raspored priključaka s oznakama. PWR: dvije stezaljke, označene 0VDC i 5VDC (+). WAN: priključak 1, označen ETH_WAN. LAN: priključak 2, označen ETH_LAN. RS485: četiri stezaljke GND, A, B, 5VDC, sa strelicama prema GND, RS485_A, RS485_B. Sredina: pogled odozgo sa strelicama dimenzija 90,5 mm (širina) i 70 mm (visina); četiri mala LED simbola pokraj četiri kruga. Desno: pogled sa strane s dimenzijom 62 mm, koji prikazuje RS485 stezaljku (oznake GND, A, B, 5V), RJ45 priključke LAN i WAN te PWR priključak. Zadnji dio stranice sadrži samo tekst u podnožju: Reduxi FlexCo, Europaplatz 2, 1150 Vienna, Austria | sales@reduxi.eu | www.reduxi.eu.
Tekstualni opis ove slike

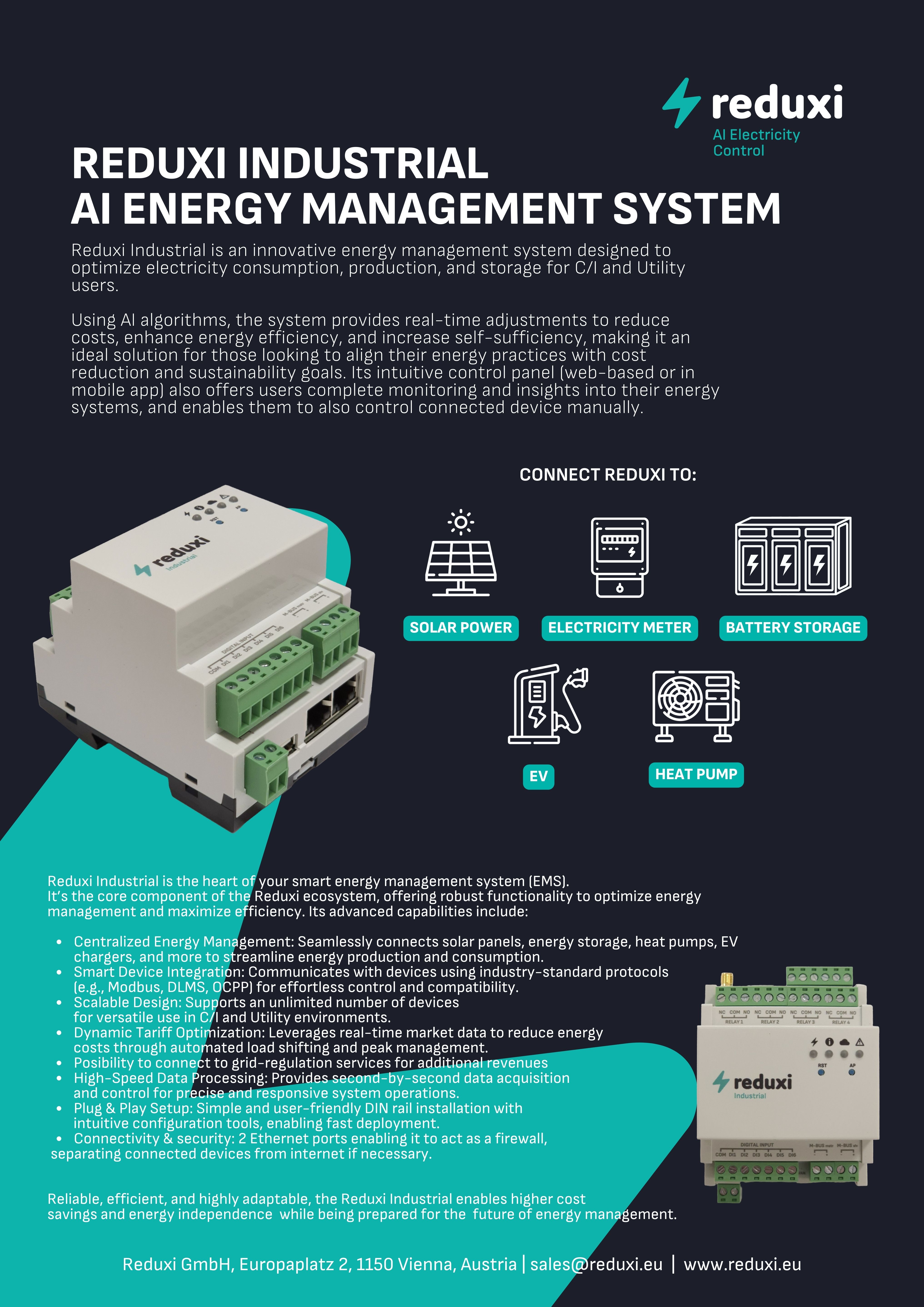

Snimka zaslona stranice brošure proizvoda (okomita stranica, četiri okomita dijela) s tamnoplavom pozadinom i tirkiznim oblicima. Gore desno: logotip reduxi sa sloganom AI Electricity Control. Naslov bijelom bojom: REDUXI INDUSTRIAL AI ENERGY MANAGEMENT SYSTEM. Uvodni tekst: Reduxi Industrial is an innovative energy management system designed to optimize electricity consumption, production, and storage for C/I and Utility users. Using AI algorithms, the system provides real-time adjustments to reduce costs, enhance energy efficiency, and increase self-sufficiency, making it an ideal solution for those looking to align their energy practices with cost reduction and sustainability goals. Its intuitive control panel (web-based or in mobile app) also offers users complete monitoring and insights into their energy systems, and enables them to also control connected device manually. Srednji dio: fotografija sivog kontrolera Reduxi Industrial za DIN-letvu sa zelenim vijčanim stezaljkama, dva RJ45 priključka i četiri LED-a na prednjoj strani; na prednjoj strani otisnut je logotip reduxi Industrial. Pokraj njega naslov CONNECT REDUXI TO: s bijelim linijskim ikonama i tirkiznim oznakama: SOLAR POWER (solarni panel), ELECTRICITY METER (brojilo), BATTERY STORAGE (baterijski ormar), EV (punionica), HEAT PUMP (vanjska jedinica). Donji dio teksta: Reduxi Industrial is the heart of your smart energy management system (EMS). It's the core component of the Reduxi ecosystem, offering robust functionality to optimize energy management and maximize efficiency. Its advanced capabilities include: popis s točkama. Centralized Energy Management: Seamlessly connects solar panels, energy storage, heat pumps, EV chargers, and more to streamline energy production and consumption. Smart Device Integration: Communicates with devices using industry-standard protocols (e.g., Modbus, DLMS, OCPP) for effortless control and compatibility. Scalable Design: Supports an unlimited number of devices for versatile use in C/I and Utility environments. Dynamic Tariff Optimization: Leverages real-time market data to reduce energy costs through automated load shifting and peak management. Posibility to connect to grid-regulation services for additional revenues (pravopis kao prikazano). High-Speed Data Processing: Provides second-by-second data acquisition and control for precise and responsive system operations. Plug & Play Setup: Simple and user-friendly DIN rail installation with intuitive configuration tools, enabling fast deployment. Connectivity & security: 2 Ethernet ports enabling it to act as a firewall, separating connected devices from internet if necessary. Završna rečenica: Reliable, efficient, and highly adaptable, the Reduxi Industrial enables higher cost savings and energy independence while being prepared for the future of energy management. Druga fotografija prednje strane kontrolera prikazuje oznake stezaljki RELAY 1 do RELAY 4 s NC, COM, NO, DIGITAL INPUT s COM i DI1 do DI6, M-BUS, antenski priključak na vrhu, četiri LED-a te tipke RST i AP. Podnožje: Reduxi GmbH, Europaplatz 2, 1150 Vienna, Austria | sales@reduxi.eu | www.reduxi.eu.
Tekstualni opis ove slike
Snimka zaslona stranice tehničkog lista (okomita stranica, četiri okomita dijela) sa svijetlim tirkiznim ukrasnim oblicima u pozadini. Gore: logotip reduxi sa sloganom AI Electricity Control. Naslov: REDUXI INDUSTRIAL CONTROLLER TECHNICAL DATA. Tablica s praznom prvom ćelijom zaglavlja i drugom ćelijom zaglavlja REDUXI INDUSTRIAL. Redovi (oznaka | vrijednost): Housing | Compact plastic housing, DIN rail IEC/EN 60715 TH35 attachment; Dimensions | 90 x 72 x 60 mm (4 DIN); Ingress Protection | <IP20; Weight | 230g. Tirkizni redak odjeljka POWER SUPPLY: Supply voltage | 24 V DC; Average power consumption | 300 mA. Tirkizni redak odjeljka CONNECTIVITY: Ethernet | 1 Gbps LAN + 1 Gbps WAN (RJ45); Mobile | LTE With External Antenna Connector; WiFi | With Intenal Antenna (pravopis kao prikazano); RS485 | 2x; Relay Ports | 4x; Digital Input Port | 6x; M-Bus | 1x M-Bus Master + 1x M-Bus Slave. Tirkizni redak odjeljka OTHER: Operating temperature range | From 0°C to +40°C; Storage temperature range | From -10°C to +70°C; Relative humidity during operation | < 95% (non-condensing). Ispod tablice je odjeljak sa sivim linijskim crtežom. Lijevo: pogled sprijeda na kućište za DIN-letvu s logotipom reduxi Industrial, četiri LED simbola (munja, krug s crtom, oblak, trokut upozorenja) i malim označenim LED točkama (oznake RS485 1, RS485 2, M-bus M, M-bus S). Iznad kućišta: antenski priključak označen ANT / SMA Male sa strelicom označenom ANT i RS485 stezaljka sa 6 pinova s pinovima označenim 5VDC, B, A, B, A, GND za PORT 1 i PORT 2 te strelicama označenim RS485_B, RS485_A, RS485_B, RS485_A, GND. Ispod kućišta: PWR stezaljke (dva pina, strelice označene naponima DC), USB priključak, WAN priključak i LAN priključak sa strelicama označenim ETH_WAN i ETH_LAN. Sredina: pogled odozgo sa strelicama dimenzija 89,6 mm (širina) i 70 mm (visina). Desno: pogled sa strane s dimenzijom 58 mm, koji prikazuje dva RJ45 priključka, USB-C priključak i PWR stezaljku s 2 pina. Zadnji dio stranice sadrži samo tekst u podnožju: Reduxi GmbH, Europaplatz 2, 1150 Vienna, Austria | sales@reduxi.eu | www.reduxi.eu.
3.3. Raspored priključaka
3.3.1. Reset button
Tekstualni opis ove slike
Crni crtež na bijeloj podlozi gornjeg lijevog kuta kućišta kontrolera sa zaobljenim kutom. Kvadrat s okruglom utičnicom za napajanje (krug s točkom u sredini) označen je PWR ispod. Desno od njega je mala crna točka (rupa ili gumb) s crvenom ručno nacrtanom strelicom iznad koja pokazuje prema dolje na točku. Desni dio slike je prazna bijela površina.
Sljedećim postupkom možete vratiti Reduxi na tvorničke postavke.
- Isključite Reduxi iz napajanja.
- Iglom pritisnite tipku za reset i držite je pritisnutom (nemojte je otpuštati).
- Priključite Reduxi na napajanje.
- Nastavite pritiskati tipku za reset iglom 30-60 sekundi, dok LED lampice ne počnu treperiti.
- Kad LED lampice počnu treperiti, otpustite tipku za reset.
- Pričekajte 3-5 minuta da Reduxi vrati sve na tvorničke postavke.
3.3.2. Power supply
Tekstualni opis ove slikeCrni crtež na bijeloj podlozi lijevog dijela strane s priključcima Reduxi kontrolera, odrezan. Kvadratna utičnica s crnom brojčanom oznakom 1 unutra označena je PWR ispod nje. Desno od nje je mala crna točka, zatim lijevi rub crnog RJ45 priključka, odrezan rubom slike. Obris kućišta ima zaobljen gornji lijevi kut. Slika 1: Raspored priključka za napajanje (označen kao |
Tekstualni opis ove slikeCrni crtež simbola na bijeloj podlozi s naslovom 1. DC jack. Simbol je okrugla DC utičnica za napajanje s predznakom minus u krugu lijevo, krugom utičnice s ispunjenim središtem u sredini i predznakom plus u krugu desno, spojenima kratkim linijama. Uređaj se mora napajati iz izvora |
3.3.3. Ethernet – RJ45
Tekstualni opis ove slike
Crni linijski crtež strane s priključcima Reduxi kontrolera. S lijeva na desno: okrugla utičnica napajanja označena PWR; mala crna točka; crni RJ45 priključak s brojem 2 unutra, označen ETH; četiri mala kruga s LED simbolima (munja, krug s crtom, oblak, trokut upozorenja); stezaljka sa 6 pinova. Oznake iznad pinova stezaljke s lijeva na desno: GND, PORT 1 s A i B, PORT 2 s A i B, 5V.
Figure 2: Ethernet pinout (marked as number 2)
| PIN no. | Funkcija |
|
| 1 | TX+ | |
| 2 | TX- | |
| 3 | RX+ | |
| 4 | PoE | |
| 5 | PoE | |
| 6 | RX- | |
| 7 | PoE | |
| 8 | PoE |
3.3.4. Communication RS485 interfaces
Tekstualni opis ove slike
Crni linijski crtež strane s priključcima Reduxi kontrolera. S lijeva na desno: okrugla utičnica napajanja označena PWR; mala crna točka; RJ45 priključak označen ETH; četiri mala kruga s LED simbolima (munja, krug s crtom, oblak, trokut upozorenja); stezaljka sa 6 pinova numeriranih od 1 do 6. Oznake iznad pinova: GND (pin 1, narančasta oznaka), PORT 1 s A i B (pinovi 2 i 3), PORT 2 s A i B (pinovi 4 i 5), 5V (pin 6). Crna oznaka s brojem 3 nalazi se iznad stezaljke.
Figure 3: Communication interfaces pinout (marked as number 3).
|
4. A + (port 2) |
Brzina prijenosa podataka: 921600 BAUD.
Half duplex.
Naponska razina: 0 V - 5 V.
Dostupni su i dodatni adapteri za podršku komunikacije s uređajima trećih proizvođača. Obratite nam se za popis trenutačno dostupnih dodataka i cijena.
3.3.5. LED indikatori
Tekstualni opis ove slikeMali crni crtež simbola na bijeloj podlozi: četiri prazna kruga u okomitom stupcu, svaki sa simbolom LED diode desno od sebe. Odozgo prema dolje: munja, krug s crtom (simbol informacije), oblak, trokut upozorenja. |
Prvi LED odozgo – zeleno svjetlo: napajanje je aktivno. Drugi LED odozgo – zeleno svjetlo: (svijetli – sustav radi, treperi – hotspot je aktivan); crveno svjetlo: pogreška. Treći LED odozgo – zeleno svjetlo: mrežna veza (ugašen – nema veze, zeleno – veza je u redu, treperi zeleno – pogreška veze). Četvrti LED odozgo – crveno svjetlo: treperi crveno – pogreška na nekom od dodanih uređaja. |
4 GENERAL INSTRUCTIONS FOR USE
- Korištenjem ovog uređaja prihvaćate Privacy policy i Terms and conditions
- Pročitajte i sačuvajte ove upute za buduću uporabu. Pridržavajte se svih upozorenja i smjernica.
- Postavljanje: Proizvod postavite na stabilnu površinu bez vibracija.
- Raspakiravanje: Uklonite sav ambalažni materijal prije nego što proizvod priključite na napajanje.
- Ventilacija: Ventilacijski otvori moraju ostati slobodni; ne stavljajte predmete na proizvod.
- Vlaga i tekućine: Zaštitite proizvod od tekućina, kiše i vlage.
- Čišćenje: Prije čišćenja uvijek isključite proizvod iz napajanja. Koristite samo mekanu, suhu krpu; izbjegavajte tekuća sredstva za čišćenje i sprejeve.
- Otvori: Ne umećite predmete u otvore.
- Popravci i preinake: Ne pokušavajte sami otvoriti ili popraviti proizvod jer će time jamstvo prestati vrijediti. Popravke smiju obavljati samo kvalificirani serviseri.
- Premještanje: Prije premještanja isključite proizvod iz napajanja.
- Naljepnice: Sve originalne naljepnice moraju ostati netaknute. Ne uklanjajte ih s proizvoda.
- Izvori topline: Ne postavljajte proizvod blizu izvora topline kao što su radijatori, grijalice ili drugi uređaji koji stvaraju toplinu.
- Kabel napajanja: Kabel napajanja postavite sigurno tako da ne predstavlja opasnost od spoticanja i da nije izložen oštećenju od predmeta koji bi ga mogli priklještiti ili uvrnuti.
- Pribor: Koristite samo pribor ili dodatnu opremu koju preporučuje proizvođač.
- Isključivanje: Isključite proizvod iz izvora napajanja tijekom oluja s grmljavinom ili ako ga dulje vrijeme nećete koristiti.
- Zahtjevi za napon: Proizvod priključujte samo na utičnicu koja odgovara zahtjevima za napon navedenima u ovim uputama.
- Pristup napajanju: Ulaz za napajanje na uređaju mora uvijek biti dostupan i ispravan.
- Električno opterećenje: Ne preopterećujte električne utičnice, produžne kabele ni razdjelnike s osiguračima.
5 DECLARATION OF CONFORMITY
Amibit ovime izjavljuje da proizvod REDUXI Controller, verzija 1.2, udovoljava Direktivi 2014/53/EU. Cjelovit tekst izjave o sukladnosti dostupan je na sljedećoj web-adresi: link.
Tekstualni opis ove slike
Logotip znaka sukladnosti CE: crna slova C i E jedno pokraj drugog na bijeloj pozadini, bez drugog teksta.
6 EU - DISPOSAL AND RECYCLING
Simbol označava da proizvod treba zbrinuti u skladu s lokalnim zakonima i propisima. Odbačeni uređaj odnesite u odgovarajući centar za prikupljanje otpada. Pravilnim zbrinjavanjem otpadnih uređaja pomažete očuvati prirodne resurse i osigurati održiv razvoj okoliša.
Tekstualni opis ove slike
Simbol prekrižene kante za otpad na kotačima (WEEE simbol): crni linijski crtež kante na kotačima s velikim X preko nje i punom crnom trakom ispod. Bijela pozadina, bez teksta.
Proizvođač
Naziv: AMIBIT d.o.o.
Adresa: Šaleška 2 a, 3320 Velenje
Identifikacijski broj: 6930808000
TAX ID: SI51315831
E-pošta: info@reduxi.eu
Telefon: +386 (0)3 777 01 40
Dokument
Svrha: Reduxi Controler - Korisnički priručnik
Verzija: V2.0 11.2024
Autorska prava
© 2022 AMIBIT d.o.o.
Sva prava pridržana. Nijedan dio ovog dokumenta ne smije se reproducirati, pohranjivati u sustav za pohranu i dohvat niti u bilo kojem drugom obliku, elektroničkom, elektrostatičkom, na magnetskoj vrpci, fotokopiranjem ili na drugi način, bez prethodnog pisanog dopuštenja društva AMIBIT d.o.o.
