REDUXI KONTROLER

korisnički priručnik

Verzija V2.0 11.2024

www.reduxi.eu



1. UVOD

Dobrodošli u svijet Reduxija koji vam omogućuje da preuzmete kontrolu nad troškovima energije i učinkovito korištenje električne energije za održivi razvoj. Glavne karakteristike:

• UPRAVLJANJE VRŠNOM SNAgom,
• UPRAVLJANJE PROIZVODNJOM SUNČAVE ELEKTRANE,
• OPTIMIZACIJA POTROŠNJE ELEKTRIČNE ENERGIJE.

Troškovi energije u vašem kućanstvu ili industriji mogu se smanjiti samo točnim mjerenjem. Da biste to učinili, potrebna vam je odgovarajuća tehnologija. Temeljen na naprednim algoritmima, inovativni sustav Reduxi umjesto Vas mjeri i analizira potrošnju električne energije. Svojim naprednim značajkama Reduxi smanjuje troškove potrošnje i povećava energetsku učinkovitost.

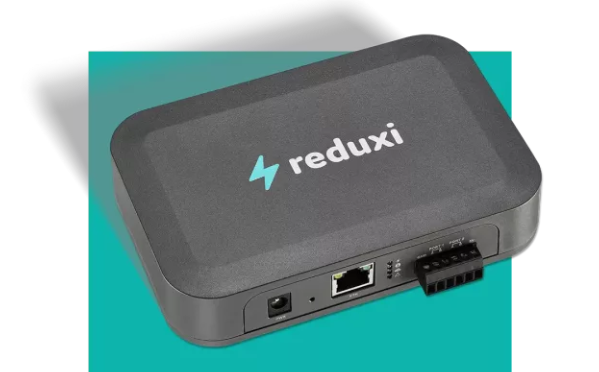

Reduxi kontroler

Reduxi Controller je glavna komponenta Reduxi sustava. Regulator povezuje solarne elektrane, sustave za pohranu energije, toplinske pumpe i električne punjače na Reduxi sustav. Upravlja proizvodnjom i potrošnjom električne energije, prilagođava potrošnju energije iz mreže i koristi napredne algoritme kako bi osigurao isplativo korištenje energije i maksimalnu samodostatnost.

Reduxi Controller je ključna i obvezna komponenta svakog Reduxi sustava.

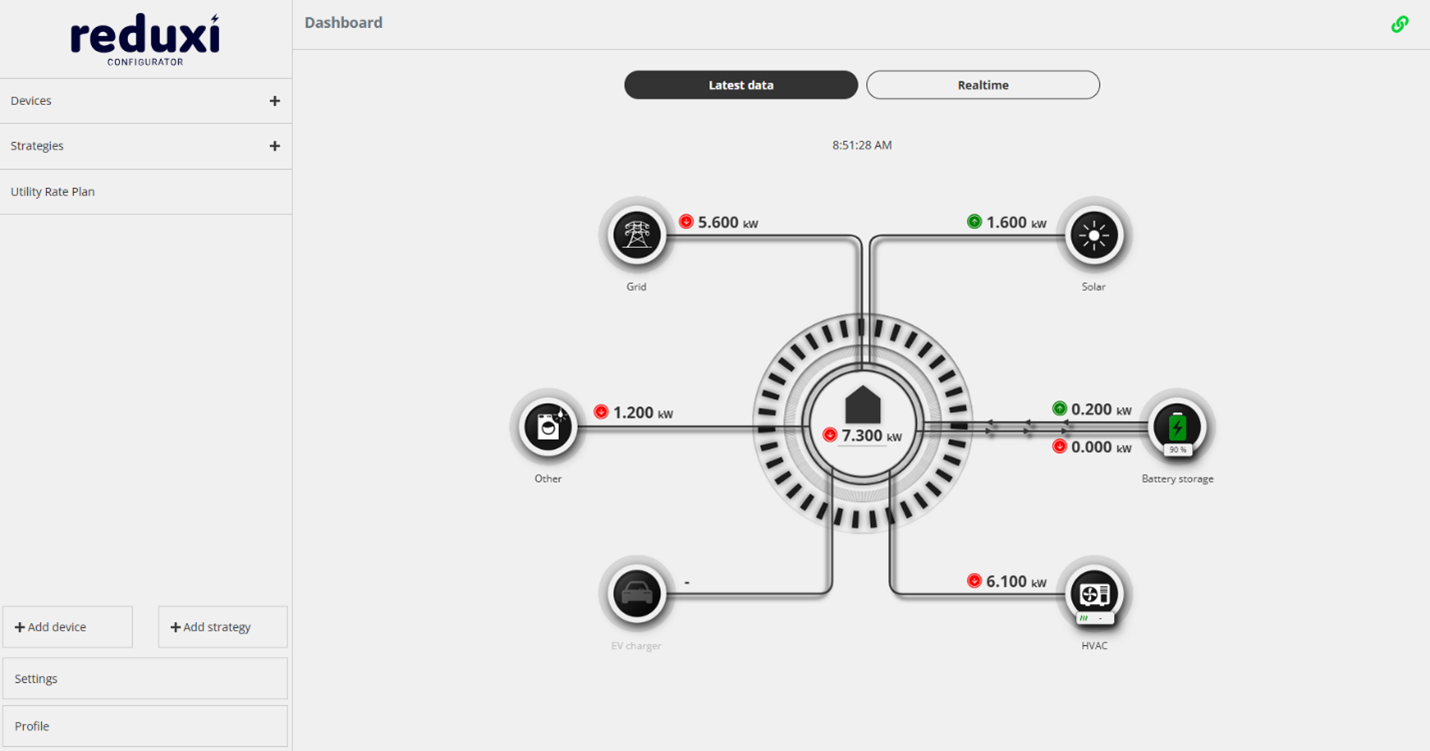

Svaki Reduxi Controller dolazi s ugrađenim softverom Configurator, prepoznat ćete njegovu pozadinu i sučelje jednostavno za korištenje (pogledajte Reduxi Configurator).



2. INFORMACIJE O UGRADNJI I POVEZIVANJU

• Spojite AC-DC adapter na Reduxi DC utičnicu i uključite ga u utičnicu; Prva gornja LED lampica bi trebala svijetliti – zeleno svjetlo.



• Kontroler radi kao žarišna točka koja vam omogućuje povezivanje s njim. Druga LED dioda koja treperi odozgo pokazuje da je žarišna točka aktivna

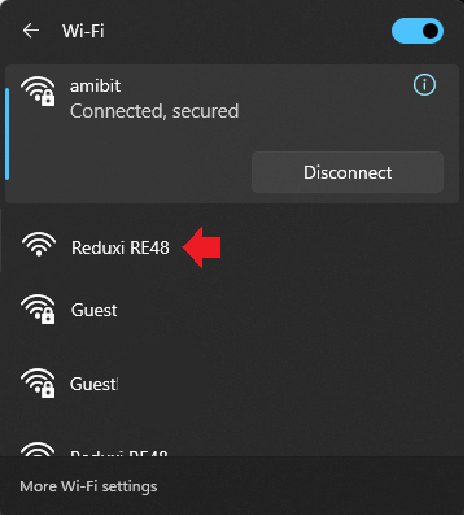

• Idite na WiFi mreže koristeći svoj telefon ili računalo i spojite se na WiFi mrežu pod nazivom "Reduxi XYXY" gdje XYXY predstavlja posljednje 4 znamenke Reduxi serijskog broja vidljivog na naljepnici na stražnjoj strani Reduxi.

• Otvorite svoj preglednik i idite na http://reduxi.local
  • Koraci za rješavanje problema:
    • Ako koristite mobilni telefon i ne možete otvoriti http://reduxi.local, odspojite se s mobilnih podataka i pokušajte se ponovno povezati

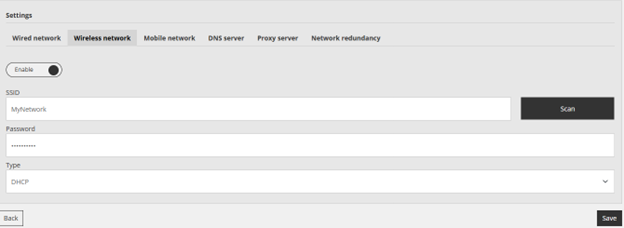

• Konfigurirajte žičanu ili bežičnu mrežu i povežite Reduxi s lokalnom mrežom (preporučamo postavljanje statičke IP adrese Reduxija).
  • Konfigurirajte žičanu mrežu ako koristite Ethernet kabel za povezivanje Reduxija s lokalnom mrežom.
  • Konfigurirajte bežičnu mrežu ako koristite WiFi mrežu za povezivanje Reduxija s lokalnom mrežom.

• • Koraci za rješavanje problema:
    • U slučaju da pogrešno upišete lozinku za WiFi, morat ćete ponovno aktivirati žarišnu točku (vidi dolje)
    • U sustavu Windows vaše računalo često gubi WiFi vezu s Reduxi kontrolerom i automatski se povezuje na vašu kućnu mrežu. Redovito provjeravajte jeste li još uvijek povezani na Reduxi mrežu i ako niste, ponovno se povežite.
• Nakon što je sve konfigurirano, kliknite Spremi kako biste Reduxi kontroler povezali s kućnom mrežom. Sada se povežite sa svojim mobilnim telefonom ili računalom na istu žičanu ili WiFi lokalnu mrežu na koju ste se upravo povezali s Reduxijem.
• Otvorite svoj preglednik i idite na http://reduxi.local
  • Koraci za rješavanje problema:
    • Još jednom provjerite je li Reduxi kontroler spojen na istu lokalnu mrežu kao i vaše računalo/telefon kojim ste mu pristupili.
    • U slučaju da ne možete otvoriti http://reduxi.local, možete pokušati otvoriti IP adresu koju ste konfigurirali ili vam je automatski dodijeljena za Reduxi. IP adresa se može dobiti slijedeći ove korake Kako pronaći automatski dodijeljenu IP adresu (DHCP protokol) Reduxi kontrolera?
• Doći ćete do stranice za prijavu Reduxi kontrolera. Molimo koristite zadano korisničko ime (admin) i lozinku (admin) za prijavu.
• Sada možete početi dodavati uređaje (pametni mjerač energije, stanice za punjenje, solarne pretvarače itd.) u Reduxi. Pogledajte Reduxi konfigurator. Ako ne možete pronaći uređaj, napišite nam zahtjev putem Pošaljite nam zahtjev s detaljnim opisom uređaja. Javit ćemo vam se i pomoći s podrškom za novi uređaj
• Dodajte strategije da biste definirali kako uređaji trebaju raditi zajedno kako bi uštedjeli troškove, uravnotežili potrošnju energije itd. Pogledajte Strategije za Reduxi kontroler
• Gotovo, uspješno ste se povezali i konfigurirali Reduxi rješenje. Sada se možete povezati s internetom za najbolje korisničko iskustvo, kontrolu upravljanja energijom u vašem domu, pristup analitičkim podacima itd. Sve od weba ili mobilne aplikacije, samo kreirajte račun u Reduxi Cloudu Reduxi Cloud

Ponovno aktiviranje pristupne točke

Ako niste uspjeli konfigurirati mrežu (npr. zbog pogrešno upisane lozinke za Wi-Fi) ili ako su se SSID mreže ili lozinka promijenili, morat ćete ponovno konfigurirati Reduxi mrežu.

Da biste ponovno aktivirali žarišnu točku i ponovno se mogli povezati s kontrolerom, slijedite ove korake:

• Umetnite iglu ili pribadaču u gumb za resetiranje i pritisnite ga—još ne puštajte.

• Držite gumb pritisnutim 10-15 sekundi, dok druga LED dioda odozgo ne počne treperiti.

• Otpustite gumb. Druga LED dioda nastavlja treperiti

• Žarišna točka postat će dostupna za povezivanje u roku od otprilike jedne minute.

• Ako se ne poduzme nikakva radnja (npr. 1 sat), žarišna točka će se isključiti i vratiti na prethodne mrežne postavke.

Ovaj je postupak sličan vraćanju na tvorničke postavke, uz jednu ključnu razliku: uređaj mora ostati uključen tijekom cijelog postupka.

Reduxi Cloud

Reduxi Cloud je online web i mobilna aplikacija. Omogućuje praćenje u stvarnom vremenu bez napora, analitičke podatke i kontrolu vašeg Reduxi lokalnog rješenja. Reduxi Cloud dovodi korisničko iskustvo na najvišu razinu.

Za pristup prednostima Reduxi oblaka, kreirajte račun na https://reduxi.app/ ili instalirajte mobilnu aplikaciju Reduxi Mobilna Aplikacija

• Nakon što stvorite novi račun i postavite lozinku, od vas će se tražiti da dodate novi Reduxi kontroler. Definirat ćete ime, a zatim registrirati svoj Reduxi kontroler pomoću QR koda na poleđini Reduxi ili pisanjem Reduxi serijskog broja koji se može pronaći lijevo od QR kodova.
• Time ste povezali svoj Reduxi Controller s aplikacijom Reduxi Could.
• Sada ste u potpunosti uključeni u upravljanje potrošnjom energije i početak uštede troškova.



3. TEHNIČKI PODACI

3.1. Dimenzije

• Stolno kućište s opcijom za pričvršćivanje na DIN šinu IEC/EN 60715 TH35.
• Dimenzije: 150 x 100 x 30 mm.
• Zaštita od prodora: <IP20.
• Težina: 230g.



3.2. Tehnički podaci

NAPAJANJE
Napon napajanja – DC Jack	12 – 24 V DC
Prosječna potrošnja energije pri 12 V DC	250 mA
Napon napajanja - PoE	48 V
Vrsta PoE	IEEE 802.3 na tipu 1



IGLE
Napajanje	2-pinski DC priključak
Ethernet	RJ45 10/100 Mbps (polu/puni dupleks)
RS485	2x 2-polni terminalni blok



POVEZIVOST
Ethernet	10/100 Mbps
Wi-Fi	IEEE 802.11 a/b/g/n/ac, 2,4/5 GHz
RS485	2x 921600 BAUD half duplex



OSTALO
Raspon radne temperature	Od 0°C do +40°C
Raspon temperature skladištenja	Od -10°C do +70°C
Relativna vlažnost tijekom rada	< 95% (bez kondenzacije)
Zaštita od prodora	< IP20



3.3. Pinouts veze

3.3.1. Gumb za resetiranje

Sljedećim postupkom možete vratiti Reduxi na tvorničke postavke.

• Odspojite Reduxi s napajanja.
• Pritisnite iglom gumb za resetiranje i držite ga (ne puštajte).
• Spojite Reduxi na napajanje.
• Nastavite pritiskati tipku za resetiranje iglom 30-60 sekundi dok LED svjetla ne počnu treperiti.
• Otpustite tipku za resetiranje nakon što LED svjetla počnu treperiti.
• Pričekajte 3-5 minuta da Reduxi vrati sve na tvorničke postavke.

Upozorenje: u slučaju vraćanja na tvorničke postavke, trebat ćete spojiti Reduxi kontroler od početka. Svi podaci će biti izgubljeni.

3.3.2. Napajanje

Slika 1: Pinout napajanja (označeno kao broj 1)

Uređaj će se napajati ograničenom snagom napajanjem ili napajanjem u skladu s PS2 prema prema IEC 62368-1.



3.3.3. Ethernet – RJ45

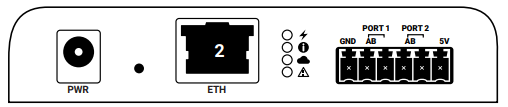

Slika 2: Ethernet pinout (označen brojem 2)



PIN br.	Funkcija	Brzina podataka: 10/100 Mbps.  Kategorija: CAT5.  Zeleno svjetlo označava vezu.  Narančasto svjetlo označava promet.  Automatski crossover.
1	TX+
2	TX-
3	RX+
4	PoE
5	PoE
6	RX-
7	PoE
8	PoE



3.3.4. Komunikacija RS485 sučelja

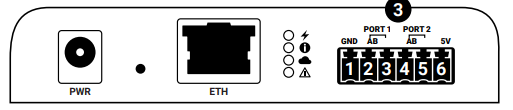

Slika 3: Pinout komunikacijskih sučelja (označeno brojem 3).



Zajednička osnova  A + (priključak 1)  B – (priključak 1)

4. A + (priključak 2) 5. B – (priključak 2) 6. Pomoćni +5V DC izlaz

• Brzina podataka: 921600 BAUD.
• Polu duplex.
• Razina napona: 0 V - 5 V.

Dostupni su i dodatni adapteri za komunikacijsku podršku treće strane. Kontaktirajte nas za popis trenutno dostupnih dodataka i cijene.



3.3.5. LED indikatorska svjetla

Prvi odozgo LED - Zeleno svjetlo: Napajanje je aktivno.  Druga LED dioda odozgo – zeleno svjetlo: (uključeno - sustav radi, treperi - žarišna točka je aktivna); Crveno svjetlo: pogreška.  Treći odozgo LED – Zeleno svjetlo: Mrežna veza (ugašena - nema veze, zelena - veza u redu, treperi zeleno - greška u vezi). Četvrti odozgo LED – Crveno svjetlo: trepće crveno – greška u bilo kojem od dodanih uređaja.





4. OPĆE UPUTE ZA UPORABU

• Korištenjem ovog uređaja prihvaćate Pravila privatnosti i Uvjete i odredbe
• Pročitajte i sačuvajte ove upute za buduću upotrebu. Pridržavajte se svih upozorenja i smjernica.
• Postavljanje: Osigurajte da je proizvod postavljen na stabilnu površinu koja ne vibrira.
• Raspakiranje: Uklonite sav materijal za pakiranje prije spajanja proizvoda na napajanje.
• Ventilacija: Neka ventilacijski otvori budu slobodni; ne stavljajte predmete na proizvod.
• Vlaga i tekućine: Zaštitite proizvod od izlaganja tekućinama, kiši ili vlazi.
• Čišćenje: Uvijek isključite proizvod prije čišćenja. Koristite samo meku, suhu krpu; izbjegavajte tekućine ili sredstva za čišćenje u spreju.
• Otvori: Ne umećite predmete u otvore.
• Popravci i izmjene: Ne pokušavajte sami otvoriti ili popraviti proizvod jer ćete time poništiti svoje jamstvo. Popravke bi trebali obavljati samo kvalificirani servisni tehničari.
• Premještanje: Isključite proizvod iz napajanja prije premještanja.
• Naljepnice: Zadržite sve izvorne naljepnice netaknutima i nemojte ih uklanjati s proizvoda.
• Izvori topline: Izbjegavajte instaliranje proizvoda u blizini izvora topline kao što su radijatori, grijalice ili drugi uređaji koji stvaraju toplinu.
• Kabel za napajanje: Instalirajte kabel za napajanje na siguran način i uvjerite se da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju od predmeta koji bi ga mogli priklještiti ili uvrnuti.
• Pribor: Koristite samo pribor ili dodatnu opremu koju preporučuje proizvođač.
• Isključivanje: Isključite proizvod iz izvora napajanja tijekom grmljavinske oluje ili ako se neće koristiti dulje vrijeme.
• Zahtjevi za napon: Spojite proizvod samo na utičnicu koja odgovara zahtjevima za napon navedenim u ovim uputama.
• Pristup napajanju: Osigurajte da je ulaz napajanja na uređaju uvijek dostupan i funkcionalan.
• Električno opterećenje: Nemojte preopteretiti električne utičnice, produžne kabele ili ploče prekidača.

5. IZJAVA O SUKLADNOSTI

Amibit ovime izjavljuje da je proizvod REDUXI Controller, verzija 1.2 u skladu s Direktivom 2014/53/EU. Cjeloviti tekst izjave o sukladnosti dostupan je na sljedećoj web-adresi: link.

6. EU - ODLAGANJE I RECIKLIRANJE

Simbol označava da proizvod treba zbrinuti u skladu s lokalnim zakonima i propisima. Odbačeni uređaj odnesite u odgovarajući centar za prikupljanje otpada. Pravilnim zbrinjavanjem otpadnih uređaja pomažete očuvanju prirodnih resursa i osiguravate održivi razvoj okoliša.



Proizvođač

Naziv: AMIBIT doo

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

POREZNI ID: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Namjena: Reduxi kontroler - korisnički priručnik

Verzija: V2.0 11.2024



Autorska prava

© 2022 AMIBIT doo

Sva prava pridržana. Nijedan dio ovog dokumenta ne smije se reproducirati, pohranjivati u sustavu za pohranu i pronalaženje podataka ili u bilo kojem drugom obliku, elektroničkom, elektrostatičkom, magnetskom vrpcom, fotokopiranjem ili na drugi način, bez prethodnog pismenog dopuštenja AMIBIT doo
