REDUXI GATEWAY

korisnički priručnik

Verzija V2.0 11.2024

www.reduxi.eu


1. Uvod

Reduxi Gateway je proširenje Reduxi sustava koje omogućuje konverziju RS485 serijskih signala u TCP/IP internetski protokol. Namijenjen je za korištenje u slučajevima kada je broj serijskih ulaza (2x RS485) na Reduxi Controlleru nedovoljan za potrebe korisnika vezane uz spajanje uređaja na RS485 portove. Također služi kao pomoćni uređaj u situacijama kada je udaljenost između uređaja i Reduxi kontrolera prevelika za izravnu kabelsku vezu na RS485 portove.

Reduxi Gateway također se koristi u slučajevima kada su potrebna dva relejna izlaza za regulaciju uređaja, kao što je upravljanje dizalicom topline putem funkcije SmartGrid Ready (SG Ready).

Dodatno, Reduxi Gateway može poslužiti kao mjerni uređaj za praćenje električnih struja. U ovom slučaju, strujna stezaljka spojena su na strujne ulaze Reduxi Gatewaya, omogućujući prikupljanje podataka o snazi. Podaci o naponu se zatim dobivaju izravno iz Reduxi kontrolera.


2. Informacije o povezivanju instalacije

  • Spojite AC-DC adapter na Reduxi Gateway i zatim uključite adapter u strujnu utičnicu. Prvo LED svjetlo odozgo trebalo bi početi svijetliti zeleno.
  • Idite na mrežne postavke svojih WiFi mreža na svom mobilnom uređaju ili računalu i spojite se na pristupnu točku uređaja Gateway.
  • If a pop-up window does not appear automatically, open a browser and go to http://gateway.local.
  • Za prijavu koristite korisničko ime “admin” i lozinku “admin”.
  • Postavite žičanu ili bežičnu mrežu i povežite Reduxi s lokalnom mrežom (preporuča se postaviti statičku IP adresu).
  • Kliknite "spremi" i sada povežite svoj mobilni telefon ili računalo na istu žičanu ili bežičnu lokalnu mrežu na koju ste prethodno povezali Reduxi Gateway.
  • Reduxi kontroler već bi trebao biti spojen na lokalnu internetsku mrežu (Reduxi kontroler).
  • Slijedite sljedeće odjeljke koji se odnose na spajanje relejnih izlaza i instalaciju senzora struje.
  • For additional software configuration/installation, please visit the website with the latest documentation: https://support.reduxi.eu.

Za konfiguraciju/instalaciju softvera pogledajte lokalni mrežni priručnik za Reduxi support.reduxi.eu.


3. Tehnički podaci

3.1. Dimenzija

  • Stolno kućište s mogućnošću pričvršćivanja na DIN tračnicu IEC/EN 60715 TH35.
  • Dimenzije: 100 x 100 x 35 mm.
  • Zaštita od prodora: <IP20.
  • Težina: 230g.




3.2. Tehnički podaci



NAPAJANJE
Napon napajanja – DC Jack  12 – 24 V DC
Maksimalna struja pri 12 V DC  200 mA



IGLE
Napajanje  2-pinski DC priključak
Ethernet  RJ45 10/100 Mbps (polu/puni dupleks)
RS485

2x 2-polni terminalni blok
Ulazna struja senzora

3x 3,5 mm (CT1, CT2, CT3) 0-1V
Relejni izlazi

2x DO(NO/COM/NC) - max. 5A



POVEZIVOST
Ethernet  10/100 Mbps
Wi-Fi  IEEE 802.11 a/b/g/n/ac, 2,4/5 GHz
RS485  2x 921600 BAUD half duplex



OSTALO
Raspon radne temperature  Od 0°C do +40°C
Raspon temperature skladištenja  Od -10°C do +70°C
Relativna vlažnost tijekom rada  < 95% (bez kondenzacije)
Zaštita od prodora  < IP20



3.3. Pinouts veze

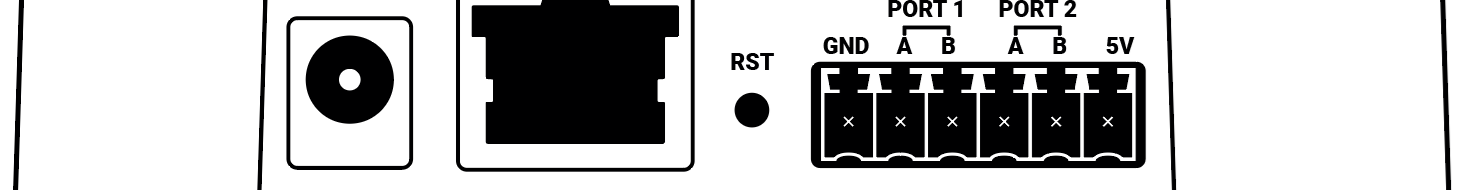

3.3.1. Gumb za resetiranje




Sljedećim postupkom možete vratiti Reduxi Gateway na tvorničke postavke:

  • Pritisnite iglu i ne puštajte je (nastavlja pritiskati).
  • Nastavite pritiskati iglu za resetiranje dulje od 7 sekundi dok se sva LED svjetla ne upale.

  • Kada se LED svjetla upale, otpustite gumb.

  • Pričekajte 30 sekundi da Reduxi Gateway vrati sve na tvorničke postavke.



3.3.2. Napajanje


Slika 1: Pinout napajanja (označeno kao
broj 1)


Uređaj se isporučuje s ograničenom snagom
napajanjem ili napajanjem u skladu s PS2
prema IEC 62368-1.



3.3.3. Ethernet – RJ45 i RS485

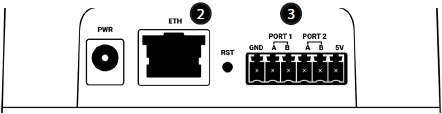

Slika 2: Ethernet port (označen brojem 2) i RS485 komunikacijski portovi (označeni brojem 3).

Ethernet priključak (označen brojem 2):

PIN br.  Funkcija
  • Brzina podataka: 10/100 Mbps.
  • Kategorija: CAT5.
  • Zeleno svjetlo označava vezu.
  • Narančasto svjetlo označava promet.
  • Automatski crossover.
1  TX+
2  TX-
3  RX+
6  RX-

RS485 komunikacijski priključci (označeni brojem 3):

  1. GND
  2. A + (priključak 1)
  3. B – (priključak 1)
  4. A + (priključak 2)
  5. B – (priključak 2)
  6. +5V DC izlaz
  • Brzina prijenosa podataka: 921600 BAUD.
  • Polu duplex.
  • Razina napona: 0 V - 5 V.

Dostupni su i dodatni komunikacijski moduli za vanjske uređaje. Molimo kontaktirajte nas za trenutni popis modula i cjenik.

3.3.4. Komunikacijska sučelja




Relejni izlaz (označen brojem 4):

  • max. 5A AC/DC

Trenutni ulazi senzora (označeni brojem 5):

  • 3x3,5 mm (I1, I2, I3) - 0-1V

3.3.5. LED indikatorska svjetla


Prvo LED svjetlo:

  • zeleno: napajanje je UKLJUČENO.
  • plavo: internetska veza je aktivna.
  • crveno: greška.
  • bijela: ažuriranje/resetiranje

Drugo LED svjetlo:

  • zeleno treperi: čitanje PORT1.
  • plavo treperi: piše PORT1.

Treće LED svjetlo:

  • zeleno treperi: čitanje PORT2.
  • plavo treperi: piše PORT2.
  • žuta: MODUS komunikacija.

Četvrto LED svjetlo:

  • zeleno: relej 1 UKLJUČEN.
  • plavo: relej 2 UKLJUČEN.
  • Turska: relej 1 i relej 2 uključeni.



4. Opće upute za uporabu

  • By using this device you accept Privacy policy and Terms and conditions
  • Pročitajte i sačuvajte ove upute za buduću upotrebu. Pridržavajte se svih upozorenja i smjernica.
  • Postavljanje: Osigurajte da je proizvod postavljen na stabilnu površinu koja ne vibrira.
  • Raspakiranje: Uklonite sav materijal za pakiranje prije spajanja proizvoda na napajanje.
  • Ventilacija: Neka ventilacijski otvori budu slobodni; ne stavljajte predmete na proizvod.
  • Vlaga i tekućine: Zaštitite proizvod od izlaganja tekućinama, kiši ili vlazi.
  • Čišćenje: Uvijek isključite proizvod prije čišćenja. Koristite samo meku, suhu krpu; izbjegavajte tekućine ili sredstva za čišćenje u spreju.
  • Otvori: Ne umećite predmete u otvore.
  • Popravci i izmjene: Ne pokušavajte sami otvoriti ili popraviti proizvod jer ćete time poništiti svoje jamstvo. Popravke bi trebali obavljati samo kvalificirani servisni tehničari.
  • Premještanje: Isključite proizvod iz napajanja prije premještanja.
  • Naljepnice: Zadržite sve izvorne naljepnice netaknutima i nemojte ih uklanjati s proizvoda.
  • Izvori topline: Izbjegavajte instaliranje proizvoda u blizini izvora topline kao što su radijatori, grijalice ili drugi uređaji koji stvaraju toplinu.
  • Kabel za napajanje: Instalirajte kabel za napajanje na siguran način i osigurajte da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju predmetima koji bi ga mogli priklještiti ili uvrnuti.
  • Pribor: Koristite samo pribor ili dodatnu opremu koju preporučuje proizvođač.
  • Isključivanje: Isključite proizvod iz izvora napajanja tijekom grmljavinske oluje ili ako se neće koristiti dulje vrijeme.
  • Zahtjevi za napon: Spojite proizvod samo na utičnicu koja odgovara zahtjevima za napon navedenim u ovim uputama.
  • Pristup napajanju: Osigurajte da je ulaz napajanja na uređaju uvijek dostupan i funkcionalan.
  • Električno opterećenje: Nemojte preopteretiti električne utičnice, produžne kabele ili ploče prekidača.



Producent

Naziv: AMIBIT doo

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

POREZNI ID: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Namjena: Reduxi Gateway - korisnički priručnik

Verzija: V1.1 11.2022



Autorska prava

© 2022 AMIBIT doo

Sva prava pridržana. Nijedan dio ovog dokumenta ne smije se reproducirati, pohranjivati u sustavu za pohranu i pronalaženje podataka ili u bilo kojem drugom obliku, elektroničkom, elektrostatičkom, magnetskom vrpcom, fotokopiranjem ili na drugi način, bez prethodnog pismenog dopuštenja AMIBIT doo
