Reduxi pretvarač za Iskraemeco AM550 brojilo

Ažurirano

1. Uvod

Dobrodošli u svijet Reduxija koji vam omogućuje da preuzmete kontrolu nad troškovima energije i učinkovito korištenje električne energije za održivi razvoj. Glavne karakteristike:

  • Upravljanje vršnom snagom,
  • Upravljanje proizvodnjom solarnih elektrana,
  • Optimizacija potrošnje električne energije.

Točno mjerenje i analiza potrošnje energije prvi su koraci prema smanjenju energije. Za postizanje ovog cilja potrebna vam je prava tehnologija. Reduxi Converter omogućuje spajanje AM550 brojila na Reduxi sustav putem Reduxi Controllera ili Reduxi Gateway uređaja.


2. Upute za spajanje

Za prvu konfiguraciju morate spojiti Reduxi Converter na Reduxi Controller ili Reduxi Gateway na RS485 port. Za spajanje preporučamo korištenje dvostruko izolirane upredene parice s pletenicom (oklopljeni kabel).



  • Dvostruko izolirana upredena parica mora biti spojena na sljedeći način: prva žica na pretvaraču A spojena je na Reduxi žicu A. Spojite drugu žicu na pretvaraču B na Reduxi žicu B. Spojite pleteni kabel (oklopljeni kabel) na GND.
  • Spojite Iskra AM550 brojilo RJ12 kabelom na Reduxi pretvarač (provjerite da redoslijed žica u RJ12 kabelu odgovara na obje strane RJ12 kabela).
  • Zeleni LED odozgo trebao bi početi svijetliti.



Za konfiguraciju/instalaciju softvera posjetite web stranicu na kojoj možete pronaći najnoviju dokumentaciju:

support.reduxi.eu.

3. Tehnički podaci

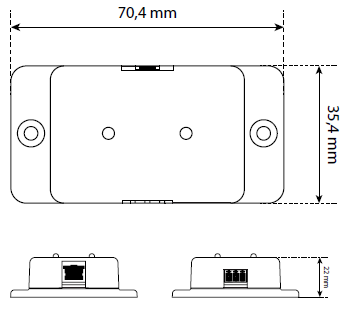

3.1. Dimenzije

  • Kućište stola koje se može pričvrstiti.
  • Dimenzije: 35,4 x 70,4 x 22 mm.
  • Zaštita: <IP20.
  • Težina: 30 g.


Duljina: 35,4 mm Širina: 70,4 mm Visina: 22 mm



3.2. Tehnički podaci

SNAGA NAPAJANJE

Napajanje

Mjerač AM550



IGLE

Mjerač AM550

RJ12

RS485

1x 3-pinski konektor



POVEZIVOST

RS485

Ovisno o postavkama na mjeraču (primjer: 1x 115200 BAUD half duplex)

Mjerilo AM550

P1 port TTL razina



DRUGI

Raspon radne temperature

Od 0°C do +40°C

Raspon temperature skladištenja

Od -10°C do +70°C

Relativna vlažnost tijekom rada

< 95% (ne kondenzira se)

Zaštita

< IP20



3.3. Priključni utikači

3.3.1. RS485 utikači


Slika 1: Komunikacijski utikači RS485 (označeni brojem 1).

  • Maksimalna brzina prijenosa podataka: 921600 BAUD.

  • Polu duplex.

  • Razina napona: 0 V – 5 V.



3.3.2. RJ12 utikači


Slika 2: Komunikacijski utikači RJ12 (označeni brojem 2).

  1. +5V DC napajanje.
  2. Zahtjev podatkovne linije – izlaz.
  3. Podaci GND.
  4. NC – nije spojen.
  5. Podatkovna linija – ulaz.
  6. GND napajanje.
  • Komunikacija preko Iskra P1 izlaza.
  • Razina napona: 0 V – 5 V.



3.3.3. LED indikatorska svjetla


Zeleni LED: napajanje je aktivno.

Žuti LED: treperi tijekom prijenosa podataka.





4. Opće upute za uporabu

  • By using this device you accept Privacy policy and Terms and conditions
  • Pročitajte i sačuvajte ove upute za buduću upotrebu. Pridržavajte se svih upozorenja i smjernica.
  • Postavljanje: Osigurajte da je proizvod postavljen na stabilnu površinu koja ne vibrira.
  • Raspakiranje: Uklonite sav materijal za pakiranje prije spajanja proizvoda na napajanje.
  • Ventilacija: Neka ventilacijski otvori budu slobodni; ne stavljajte predmete na proizvod.
  • Vlaga i tekućine: Zaštitite proizvod od izlaganja tekućinama, kiši ili vlazi.
  • Čišćenje: Uvijek isključite proizvod prije čišćenja. Koristite samo meku, suhu krpu; izbjegavajte tekućine ili sredstva za čišćenje u spreju.
  • Otvori: Ne umećite predmete u otvore.
  • Popravci i izmjene: Ne pokušavajte sami otvoriti ili popraviti proizvod jer ćete time poništiti svoje jamstvo. Popravke bi trebali obavljati samo kvalificirani servisni tehničari.
  • Premještanje: Isključite proizvod iz napajanja prije premještanja.
  • Naljepnice: Zadržite sve izvorne naljepnice netaknutima i nemojte ih uklanjati s proizvoda.
  • Izvori topline: Izbjegavajte instaliranje proizvoda u blizini izvora topline kao što su radijatori, grijalice ili drugi uređaji koji stvaraju toplinu.
  • Kabel za napajanje: Instalirajte kabel za napajanje na siguran način i osigurajte da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju predmetima koji bi ga mogli priklještiti ili uvrnuti.
  • Pribor: Koristite samo pribor ili dodatnu opremu koju preporučuje proizvođač.
  • Isključivanje: Isključite proizvod iz izvora napajanja tijekom grmljavinske oluje ili ako se neće koristiti dulje vrijeme.
  • Zahtjevi za napon: Spojite proizvod samo na utičnicu koja odgovara zahtjevima za napon navedenim u ovim uputama.
  • Pristup napajanju: Osigurajte da je ulaz napajanja na uređaju uvijek dostupan i funkcionalan.
  • Električno opterećenje: Nemojte preopteretiti električne utičnice, produžne kabele ili ploče prekidača.



Proizvođač

Naziv: AMIBIT doo

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

POREZNI ID: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Namjena: Reduxi pretvarač za mjerač AM550

Verzija: V1.0 12.2022



Autorska prava

© 2022 AMIBIT doo

Sva prava pridržana. Nijedan dio ovog dokumenta ne smije se reproducirati, pohranjivati u sustavu za pohranu i pronalaženje podataka ili u bilo kojem drugom obliku, elektroničkom, elektrostatičkom, magnetskom vrpcom, fotokopiranjem ili na drugi način, bez prethodnog pismenog dopuštenja AMIBIT doo
