1. Fizička povezanost

Spojite RS485 na modul CM-v-3. Identifikacija modula razlikuje se ovisno o opcionalnom dodatku koji podržava mjerač energije (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP Trenutna petlja, ETHERNET).

#1 Prva opcija - spojite PINS na opcionalnu karticu

Molimo vas da povežete PINS opcionalne kartice - postavke mjerača energije Iskraemeco - Kanal 3
27: A
29: B
28: GND

#2 Druga opcija - spojite PINS izravno na mjerač energije - postavke mjerača energije Iskraemeco - Kanal 1

Dobili smo informaciju od Elektro Ljubljane da je ovaj priključak uvijek aktivan i da ne zahtijeva dodatnu konfiguraciju.

Povežite Iskraemecto MT880 s RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Nabavite serijski broj mjerača energije

Serijski broj može se očitati iz mjerača energije. Pogledajte donju sliku. Crveni kvadrat prikazuje posljednje četiri znamenke serije. Drugi dio serije skriven je iz sigurnosnih razloga. U vašem slučaju, pročitajte cijeli serijal iz mjerača energije.

3. Nabavite fizičku adresu uređaja (HDLC adresa)

Adresa su posljednja dva broja mjerača energije serijskog broja.

Na primjer, gore, gornji serijski broj je 59.

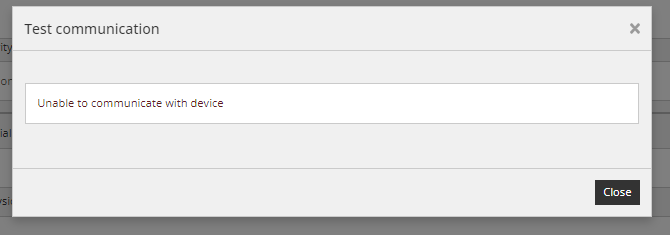

Ako ova adresa ne radi, moramo dodati 16 serijskom broju. Na primjer: 59 + 16 = 75

Objašnjenje procesa i još jedan primjer:

4. Add the device to Reduxi Configurator

First, you can log in to Reduxi Configurator usingReduxi Configurator via the browser.

1. Kliknite Dodaj uređaj

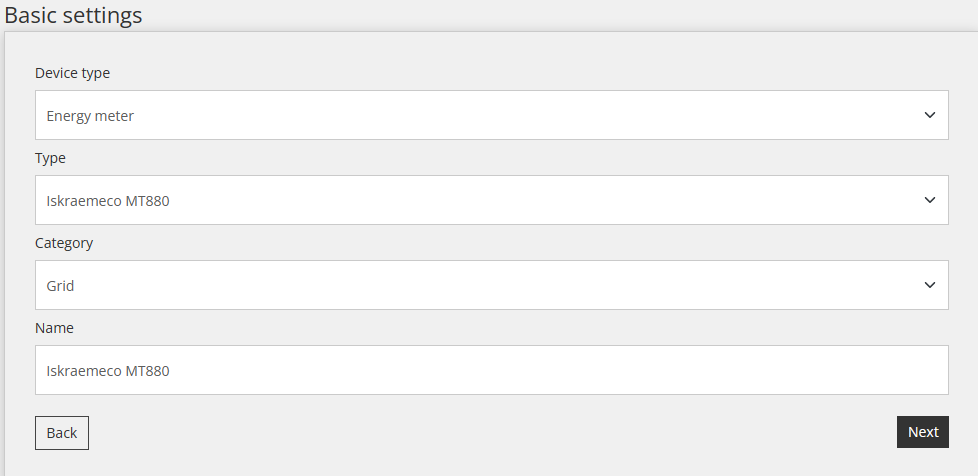

2. Unesite osnovne postavke

3. Odaberite komunikacijski kanal

4. Unesite konfiguraciju uređaja

Serijski broj = pročitajte ga iz mjerača energije Iskraemeco

Fizička adresa uređaja: pogledajte gore

ID logičkog uređaja = 1 (zadano)

Adresa klijenta = 1 (zadano)

Lozinka= zatražite lozinku od svog dobavljača električne energije

Vanjski CT omjer = omjer struja - ako imate 250A/5A, rezultat je 50

Vanjski omjer VT = omjer visokog napona. Samo u slučaju da je brojač na srednjem naponu umjesto na 230V

5. Unesite i odaberite Napredne postavke
