1. Kako psihički spojiti Landis+Gyr E570 ZMY S2 na Reduxi kontroler?

Za povezivanje preko RS485 pogledajte sliku ispod.

2. Dobijte adresu fizičkog uređaja (HDLC adresa)

Na primjer:

Serila broj: 73852799
adresa HDLC uređaja: 2799+1000=3799

3. Dodajte uređaj u Reduxi Configurator

Prvo se možete prijaviti u Reduxi Configurator koristeći Reduxi Configurator putem preglednika.

1. Pritisnite Dodaj uređaj

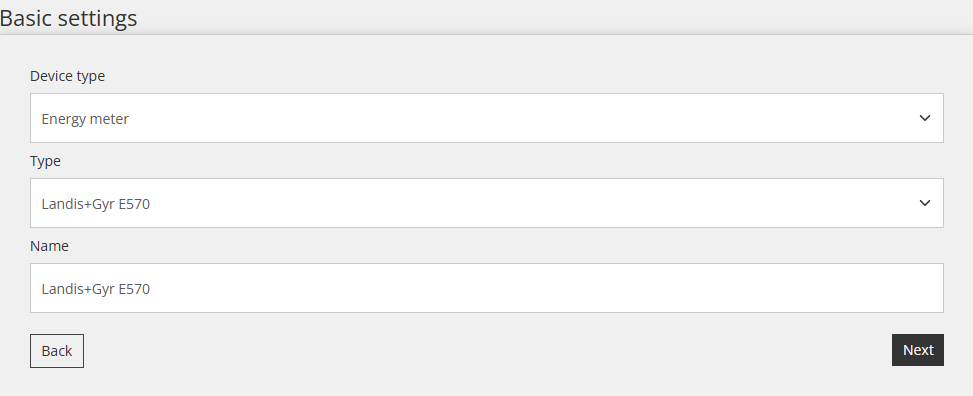

2. Unesite osnovne postavke

3. Odaberite komunikacijski kanal

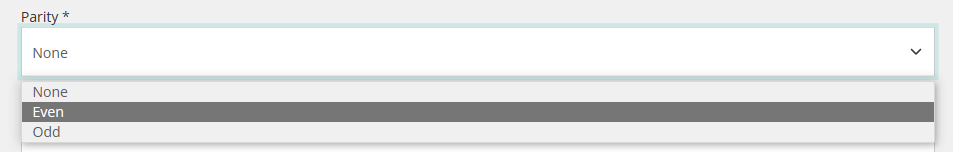

Bilješka. Ovisno o konfiguraciji mjerača energije, morate odabrati točan paritet. Testirajte između različitih kombinacija pariteta kako biste pronašli radnu postavku.

4. Unesite konfiguraciju uređaja

Serijski broj = očitajte ga s Iskraemeco brojila energije

Adresa fizičkog uređaja: pogledajte gore

ID logičkog uređaja = 1 (zadano)

Adresa klijenta = 1 (zadano)

Lozinka = pitajte svog pružatelja komunalnih usluga za lozinku

Vanjski CT omjer = omjer struja - ako imate 250A/5A, rezultat je 5

Vanjski VT omjer = omjer visokog napona. Samo u slučaju da je brojač na srednjem naponu umjesto na 230V

5. Unesite i odaberite Napredne postavke
