1. Kako postaviti M-Bus sučelje na Landis+Gyr E350 mjeraču?

Za konfiguraciju mjerača energije slijedite članak Kako konfigurirati Landis+Gyr E350 ili E450 u alatu MAP120.

2. Fizička veza

Spojite M-BUS na mjeraču energije izravno na Reduxi Landis pretvarač RS485-M-BUS. Prva četiri pina na mjeraču energije dostupna su za M-BUS. Slika ispod pokazuje da možete koristiti prve dvije lijeve igle ili lijeve 3. i 4. igle.

Sa strane Reduxi Landis Converter RS485, povežite se na Reduxi Controller ili Reduxi Gateway i odaberite port jedan ili port dva:

A->A

B->B

GND->GND

Na sučelju se pojavilo zeleno svjetlo i trepćuća žuta boja. Ako žuta boja ne treperi, mjerilo energije nije postavljeno iz elektrodistribucije i ne šalje podatke.

3. Dobijte serijski broj mjerača energije

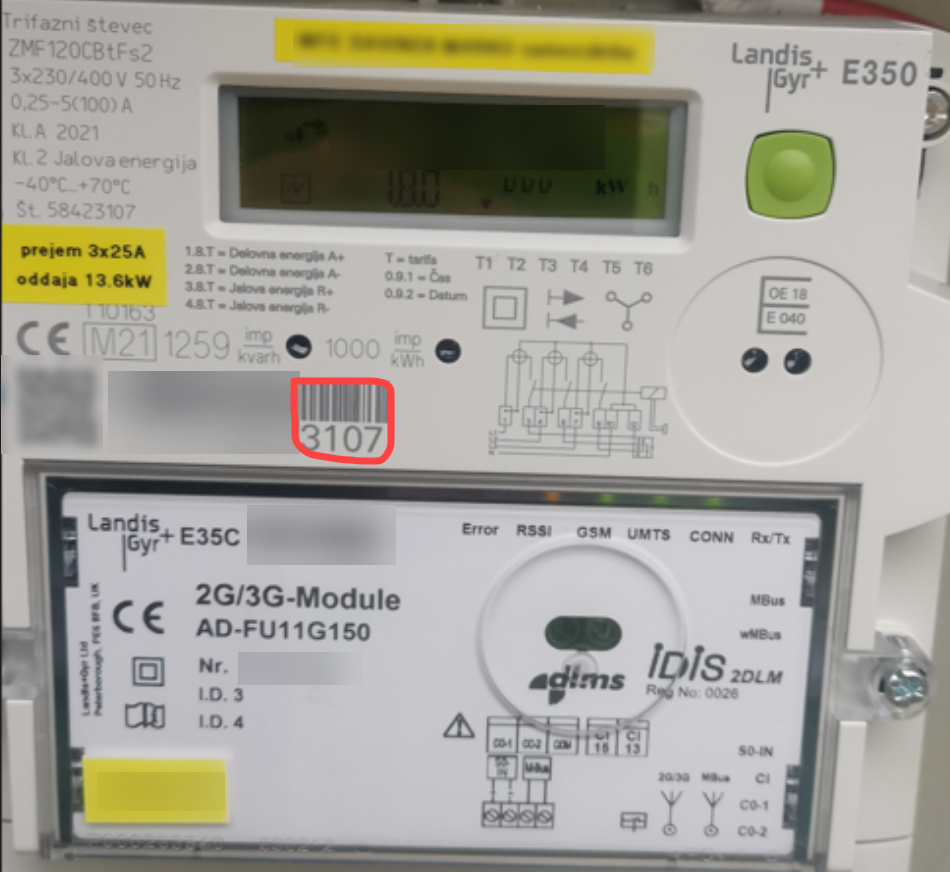

Serijski broj može se očitati s mjerača energije. Molimo pogledajte sliku ispod. Crveni kvadrat prikazuje posljednje četiri znamenke serijskog broja. Drugi dio serijala je skriven iz sigurnosnih razloga. U vašem slučaju, molimo očitajte cijeli serijal s mjerača energije.

4. Dobijteadresu fizičkog uređaja (HDLC adresa)

Adresa su zadnja četiri broja serijskog broja mjerila.

Na primjer, gore navedeni serijski broj je 3107+1000=4107.

5. Dodajte uređaj u Reduxi Configurator

Prvo se možete prijaviti u Reduxi Configurator koristeći Reduxi Configurator putem preglednika.

1. Pritisnite Dodaj uređaj

2. Unesite osnovne postavke

3. Odaberite komunikacijski kanal

4. Odaberite Konfiguracija uređaja

5. Testirajte komunikaciju

5. Unesite i odaberite Napredne postavke
