Reduxi pretvarač za Landis+Gyr E350, 450 metara

Ažurirano

1. Uvod

Dobrodošli u svijet Reduxija koji vam omogućuje da preuzmete kontrolu nad troškovima energije i učinkovito korištenje električne energije za održivi razvoj. Glavne karakteristike:

  • Upravljanje vršnom snagom,
  • Upravljanje proizvodnjom solarnih elektrana,
  • Optimizacija potrošnje električne energije.

Točno mjerenje i analiza potrošnje energije prvi su koraci prema smanjenju energije. Za postizanje ovog cilja potrebna vam je prava tehnologija. Reduxi Converter omogućuje spajanje Landis+Gyr E350, 450 mjerača na Reduxi sustav preko Reduxi Controllera ili Reduxi Gateway uređaja.

reduxi_pretvornik_svi_konektori-Landis_M-bus (1).jpg

2. Upute za spajanje

Za prvu konfiguraciju morate spojiti Reduxi Converter na Reduxi Controller ili Reduxi Gateway na RS485 port. Za spajanje preporučamo korištenje dvostruko izolirane upredene parice s pletenicom (oklopljeni kabel).



  • Dvostruko izolirana upredena parica mora biti spojena na sljedeći način: prva žica na pretvaraču A spojena je na Reduxi žicu A. Spojite drugu žicu na pretvaraču B na Reduxi žicu B. Spojite pleteni kabel (oklopljeni kabel) na GND.
  • Spojite Landis+Gyr E350, 450 metara s dvožilnim kabelom na Reduxi pretvarač
  • Zeleni LED odozgo trebao bi početi svijetliti.



Za konfiguraciju/instalaciju softvera posjetite web stranicu na kojoj možete pronaći najnoviju dokumentaciju:

support.reduxi.eu.


3. Tehnički podaci

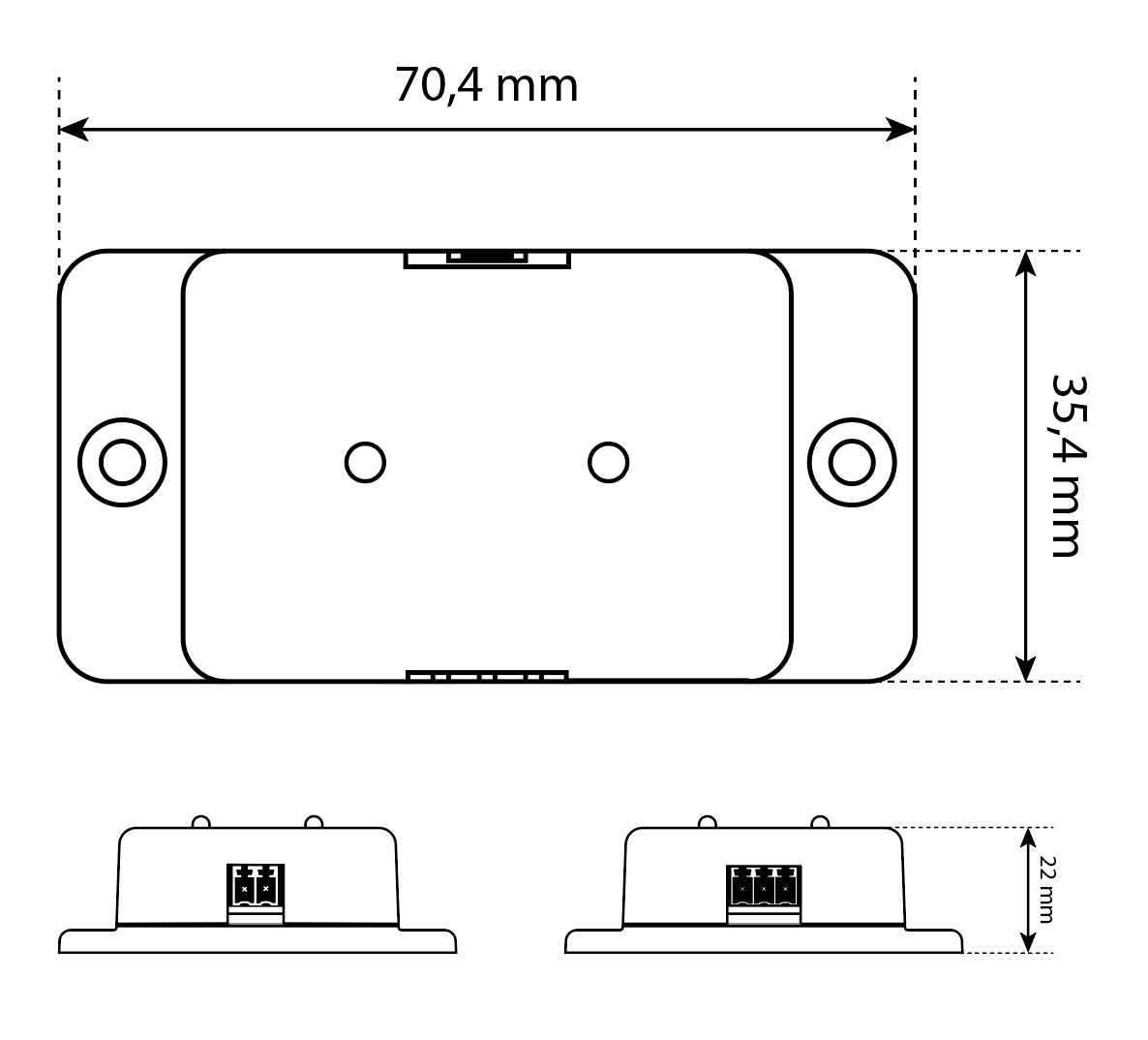

3.1. Dimenzije

  • Kućište stola koje se može pričvrstiti.
  • Dimenzije: 35,4 x 70,4 x 22 mm.
  • Zaštita: <IP20.
  • Težina: 30 g.


Duljina: 35,4 mm Širina: 70,4 mm Visina: 22 mm



3.2. Tehnički podaci

SNAGA NAPAJANJE

Napajanje

Landis+Gyr E350, 450 metara



IGLE

Landis+Gyr E350, 450 metara

1x 2-pinski konektor

RS485

1x 3-pinski konektor



POVEZIVOST

RS485

Ovisno o postavkama na mjeraču (primjer: 1x 115200 BAUD half duplex)

Landis+Gyr E350, 450 metara

M-BUS



DRUGI

Raspon radne temperature

Od 0°C do +40°C

Raspon temperature skladištenja

Od -10°C do +70°C

Relativna vlažnost tijekom rada

< 95% (ne kondenzira se)

Zaštita

< IP20



3.3. Priključni utikači

3.3.1. RS485 utikači


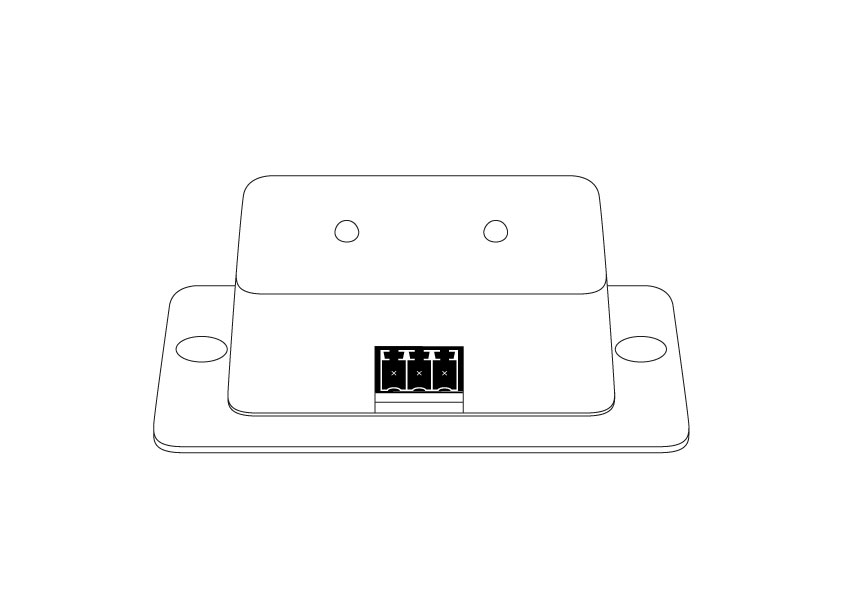

Slika 1: Komunikacijski utikači RS485 (označeni brojem 1).

  • Maksimalna brzina prijenosa podataka: 921600 BAUD.

  • Polu duplex.

  • Razina napona: 0 V – 5 V.



3.3.2. M-BUS

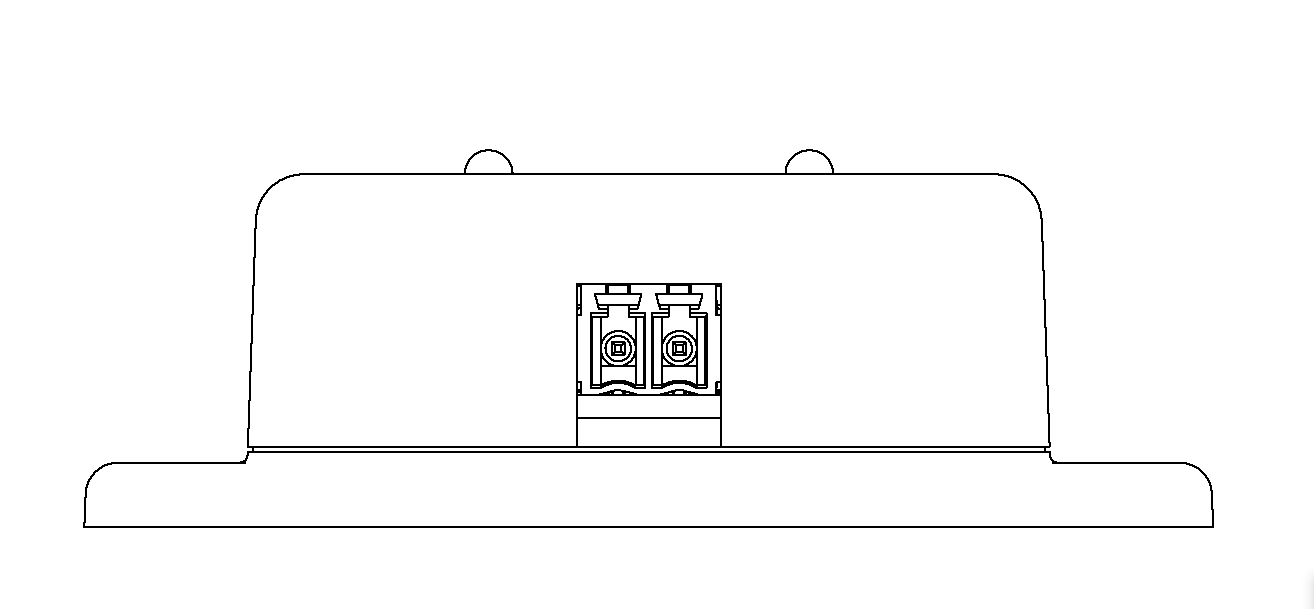

Slika 2: Komunikacijski utikači 1x 2-polni konektor (označen brojem 2).

  1. M-BUS
  2. M-BUS
  • Komunikacija preko M-BUS izlaza.
  • Razina napona: 12 V – 38 V.



3.3.3. LED indikatorska svjetla


Zeleni LED: napajanje je aktivno.

Žuti LED: treperi tijekom prijenosa podataka.



4. Opće upute za uporabu

  • By using this device you accept Privacy policy and Terms and conditions
  • Pročitajte i sačuvajte ove upute za buduću upotrebu. Pridržavajte se svih upozorenja i smjernica.
  • Postavljanje: Osigurajte da je proizvod postavljen na stabilnu površinu koja ne vibrira.
  • Raspakiranje: Uklonite sav materijal za pakiranje prije spajanja proizvoda na napajanje.
  • Ventilacija: Neka ventilacijski otvori budu slobodni; ne stavljajte predmete na proizvod.
  • Vlaga i tekućine: Zaštitite proizvod od izlaganja tekućinama, kiši ili vlazi.
  • Čišćenje: Uvijek isključite proizvod prije čišćenja. Koristite samo meku, suhu krpu; izbjegavajte tekućine ili sredstva za čišćenje u spreju.
  • Otvori: Ne umećite predmete u otvore.
  • Popravci i izmjene: Ne pokušavajte sami otvoriti ili popraviti proizvod jer ćete time poništiti svoje jamstvo. Popravke bi trebali obavljati samo kvalificirani servisni tehničari.
  • Premještanje: Isključite proizvod iz napajanja prije premještanja.
  • Naljepnice: Zadržite sve izvorne naljepnice netaknutima i nemojte ih uklanjati s proizvoda.
  • Izvori topline: Izbjegavajte instaliranje proizvoda u blizini izvora topline kao što su radijatori, grijalice ili drugi uređaji koji stvaraju toplinu.
  • Kabel za napajanje: Instalirajte kabel za napajanje na siguran način i osigurajte da ne predstavlja opasnost od spoticanja ili da nije izložen potencijalnom oštećenju predmetima koji bi ga mogli priklještiti ili uvrnuti.
  • Dodaci: Koristite samo pribor ili dodatnu opremu koju preporučuje proizvođač.
  • Isključivanje: Isključite proizvod iz izvora napajanja tijekom grmljavinske oluje ili ako se neće koristiti dulje vrijeme.
  • Zahtjevi za napon: Spojite proizvod samo na utičnicu koja odgovara zahtjevima za napon navedenim u ovim uputama.
  • Pristup napajanju: Osigurajte da je ulaz napajanja na uređaju uvijek dostupan i funkcionalan.
  • Električno opterećenje: Nemojte preopteretiti električne utičnice, produžne kabele ili ploče prekidača.



Proizvođač

Naziv: AMIBIT doo

Adresa: Šaleška 2 a, 3320 Velenje

Matični broj: 6930808000

POREZNI ID: SI51315831

E-mail: info@reduxi.eu

Telefon: +386 (0)3 777 01 40



Dokument

Namjena: Reduxi pretvarač za Landis+Gyr E350, 450 metara

Verzija: V1.0 12.2022
