1. Postavljanje ABB Terra punionice

Ukoliko želimo da se Reduxi Controller spoji na ABB Terra punionicu, potrebno je podesiti određene postavke u samoj punionici.

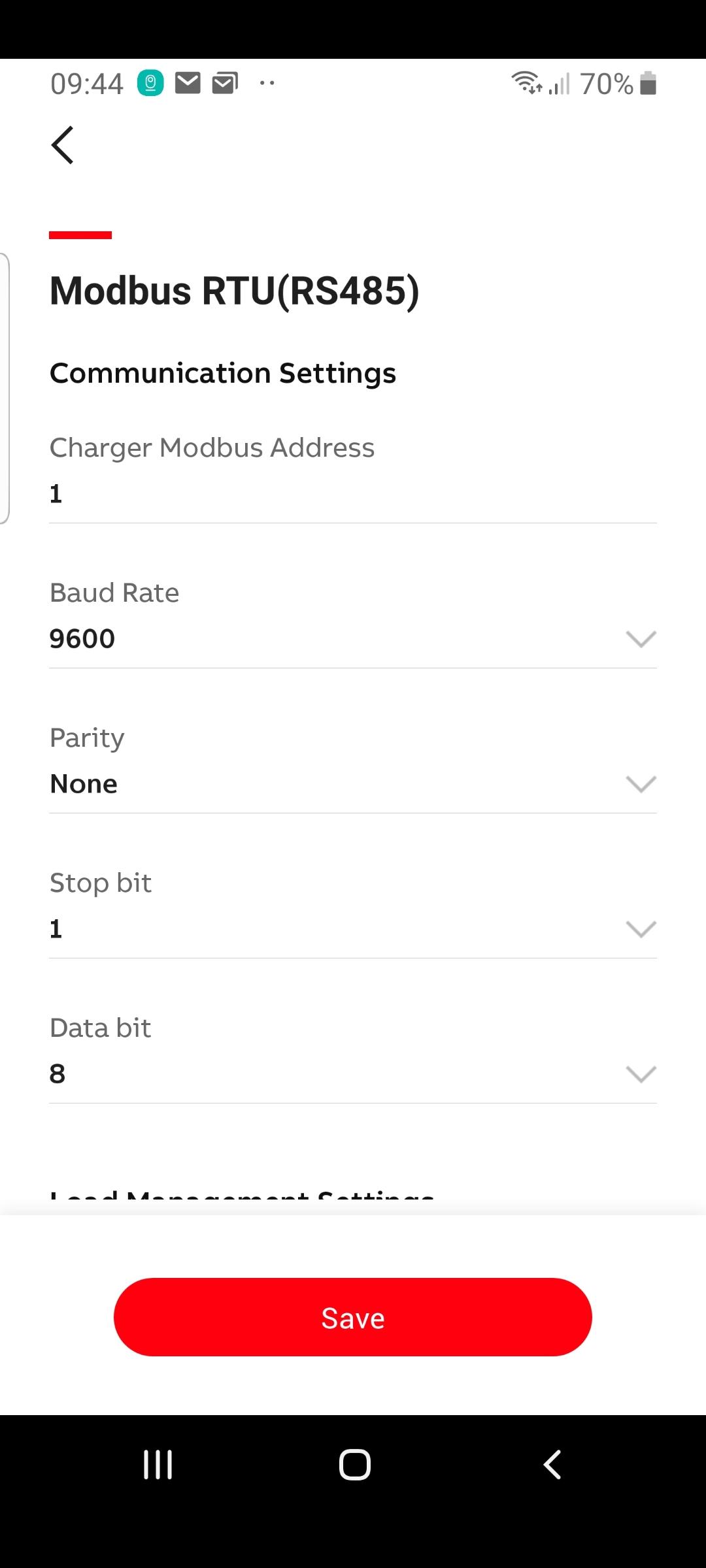

U konfiguraciji uređaja potrebno je postaviti Modbus komunikaciju na slave.

2. Dodavanje uređaja u Reduxi

Nakon što je ABB Terra EV stanica za punjenje ispravno konfigurirana i spojena na Reduxi Controller, može se dodati u Reduxi Controller. Upute za pristup kontroleru dostupne su na poveznici Reduxi Controller.

Nakon prijave u Reduxi konfigurator, prikazuje se nadzorna ploča. Odaberite opciju Dodaj uređaj u donjem lijevom prozoru za dodavanje uređaja.

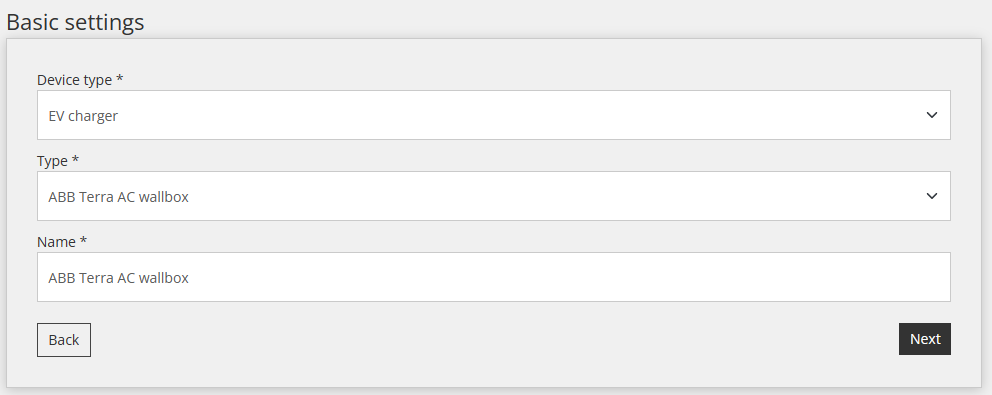

U sljedećem koraku odaberite vrstu uređaja, upišite i unesite naziv dodanog uređaja. U našem slučaju, kada dodajemo ABB Terra punionicu, odabiremo:

• u polju tip uređaja: Auto punjač,
• u tipu kutije: ABB Terra AC wallbox i
• u polju Naziv: navedite bilo koji naziv (na primjer ABB Terra punionica, punionica).

Nakon unosa podataka kliknite donju desnu opciju Dalje.

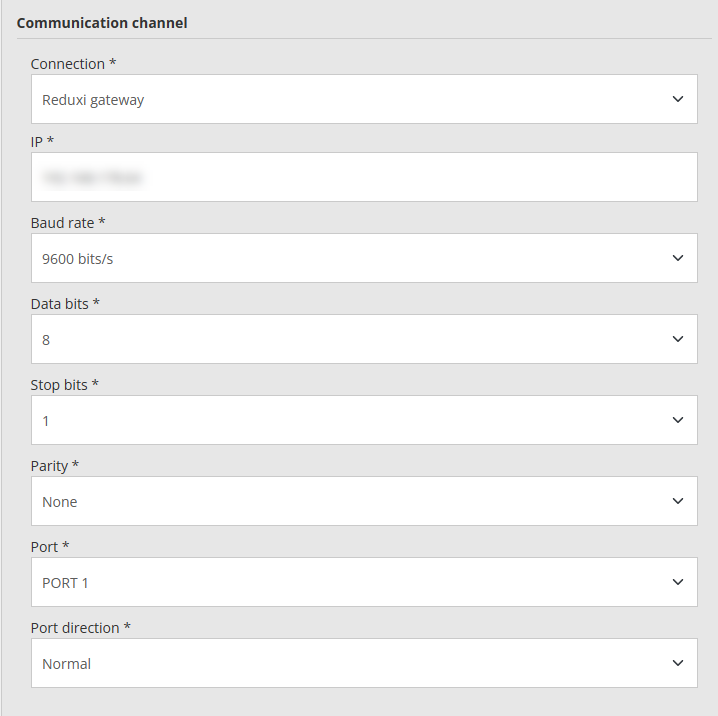

U sljedećem prozoru definiramo komunikacijski kanal i konfiguriramo uređaj. Slika ispod prikazuje konfigurator za povezivanje preko Reduxi Gatewaya.

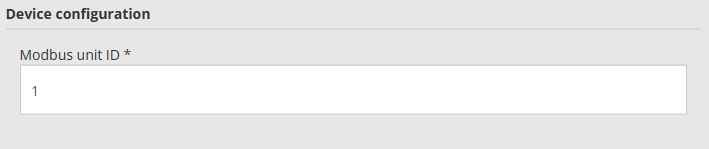

Normalno, ID Modbus jedinice je postavljen na 1.

Upotrijebite gumb za testiranje komunikacije kako biste provjerili je li komunikacija uređaja ispravno postavljena.

Kada dobijemo odgovor da dva uređaja međusobno uspješno komuniciraju, možemo odabrati opciju Dalje.

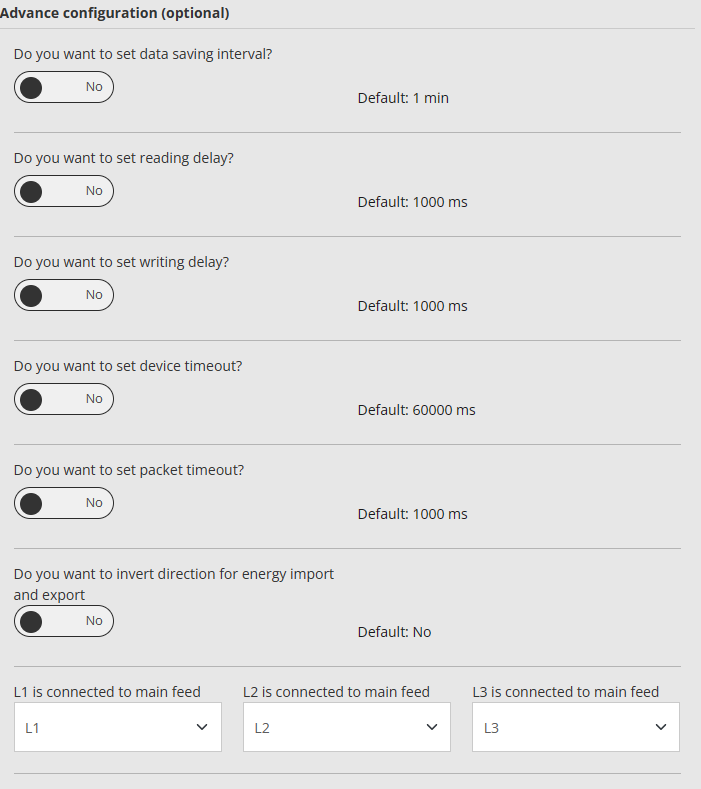

U zadnjem prozoru dodavanja Schrack punionice možete prilagoditi određene postavke prema vlastitim potrebama.

3. Prikaz podataka sa stanice za punjenje električnih vozila ABB Terra

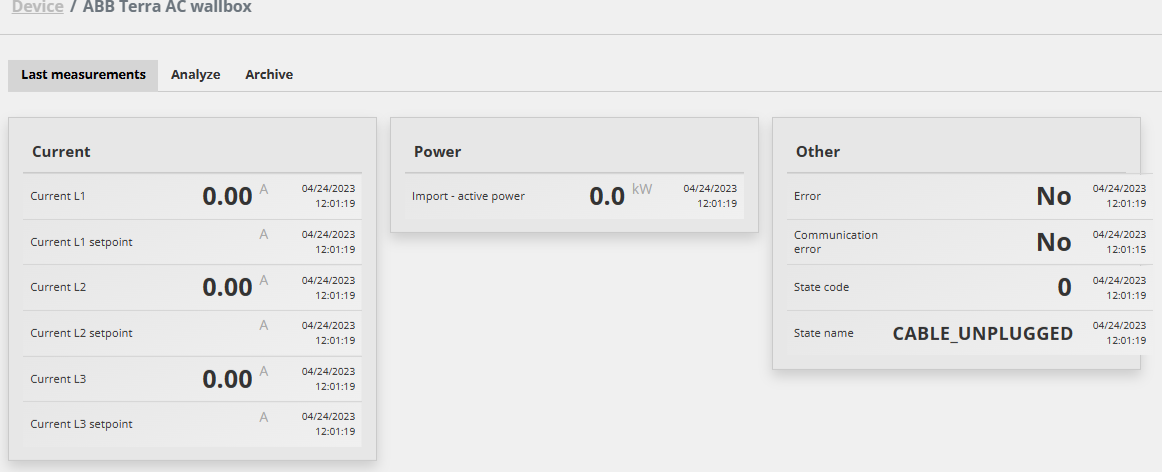

Nakon što je ABB Terra EV stanica za punjenje uspješno dodana, može se pronaći među dodanim uređajima. Posljednja mjerenja s punionice prikazuju se ako je odaberemo.

Ovaj je članak napisan u suradnji s E-ING.
