1. Kako konfigurirati pretvarač solarne elektrane SolarEdge da omogući Modbus TCP komunikaciju s Reduxi kontrolerom?

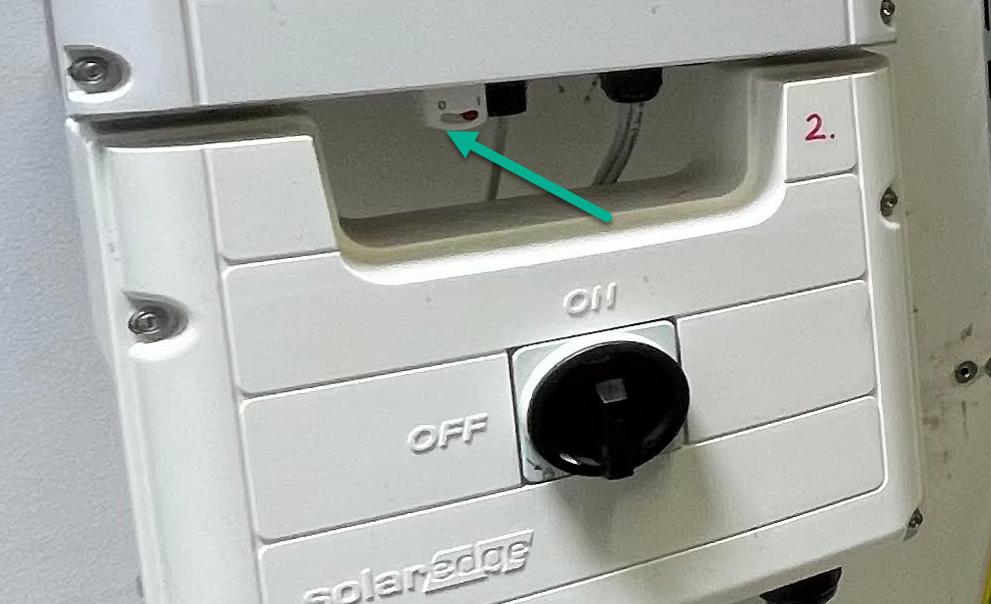

1.1 Isključite pretvarač

Isključite pretvarač pomoću prekidača na dnu prednje ploče. Pomaknite prekidač s 1 na 0.

Molimo pričekajte da proizvodnja energije pretvarača prijeđe na 0 W.

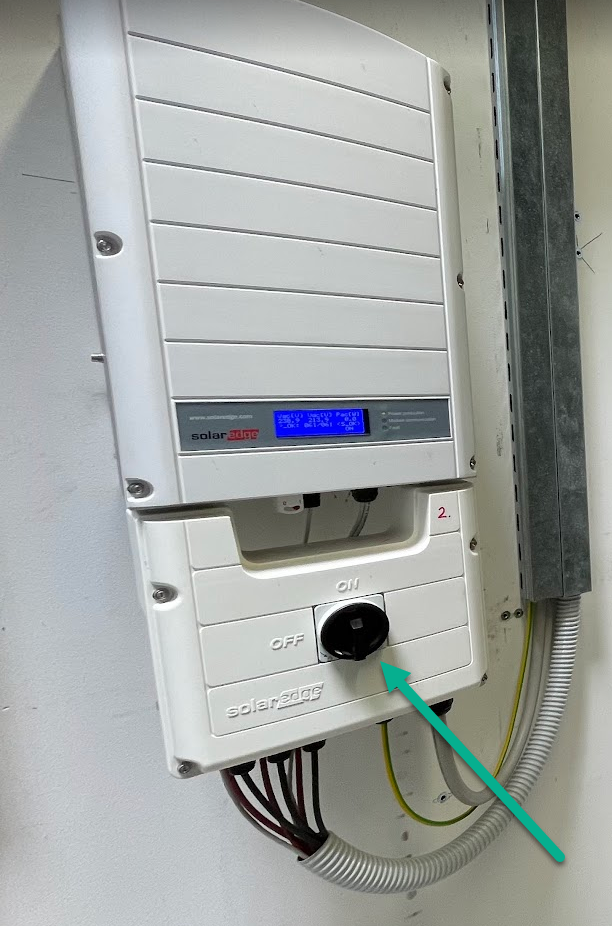

Također okrenite glavni prekidač iz položaja ON u položaj OFF.

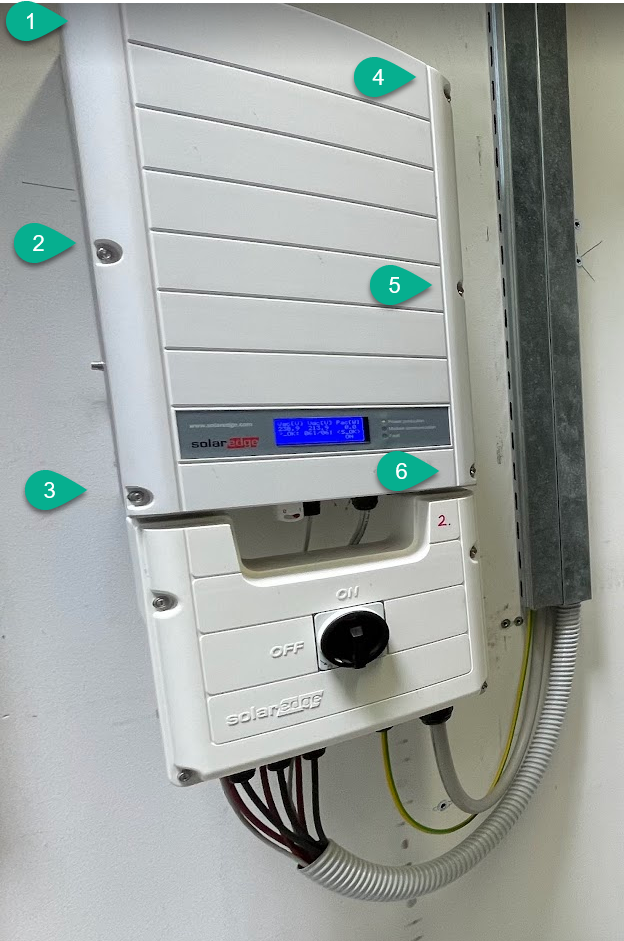

1.1 Odvrnite 6x vijaka na prednjem poklopcu

1.2 Omogućite konfiguraciju načina prikaza

Idite do jedinice za prikaz, gdje ćete pronaći četiri mala gumba, te pritisnite i držite desni 4 sekunde.

1.3 Morat ćete unijeti lozinku

Zadana lozinka je "12312312" (pronađena u dokumentaciji SolarEdge) pritiskom na različite gumbe. Drugi gumb je za broj 1, treći je za broj 2, a četvrti je za broj 3.

Nakon umetanja ispravne lozinke, automatski će prijeći na sljedeći izbornik.

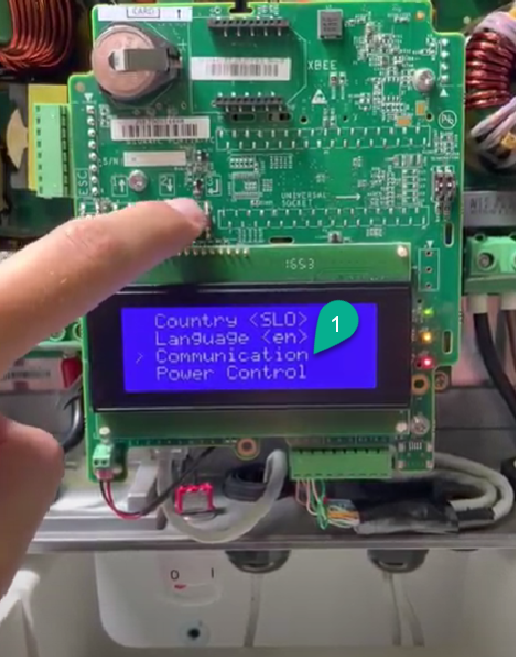

1.4 Postavite ispravnu komunikaciju

Pritisnite treći gumb za silazak u izbornik. Pritisnite treću tipku toliko puta da znak ">" bude u poziciji "Komunikacija", a pritisnite četvrtu tipku za ulazak u ovaj izbornik Komunikacija.

1.5 Postavite TCP vezu

Provjerite konfiguraciju LAN-a i omogućite Modbus TCP komunikaciju. Postavite Modbus TCP port i definirajte statičku mrežnu IP (preporučeno).

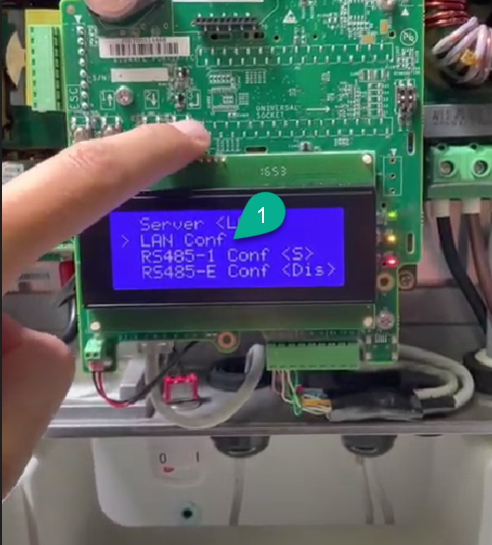

1.5.1 Odaberite LAN Conf izbornik

Ponovo pritisnite treću tipku za spuštanje unutar izbornika za odabir "LAN Conf" i četvrtu tipku za ulazak u izbornik "LAN Conf".

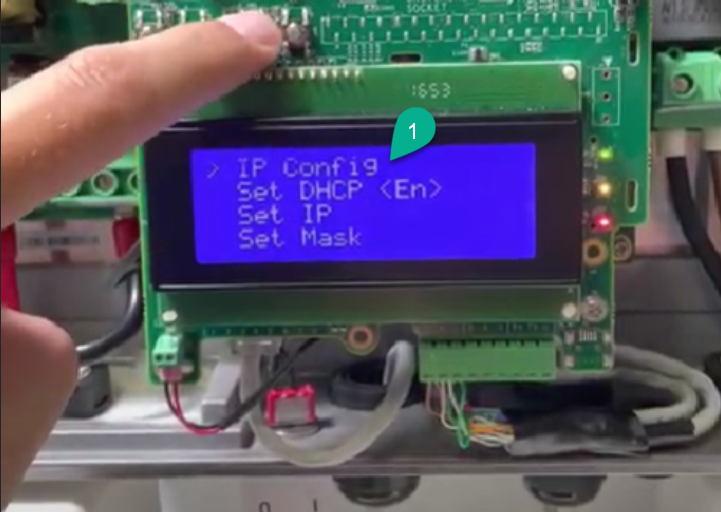

1.5.2 Odaberite izbornik IP Config

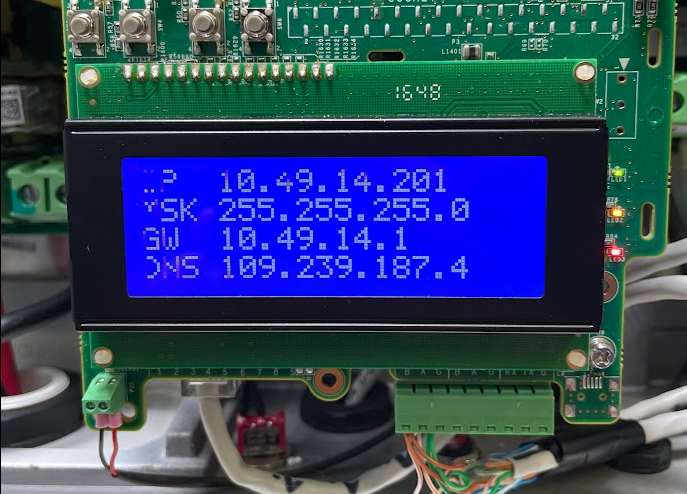

1.5.2 Konfigurirajte postavke IP Config

Unesite statičku "IP adresu", masku, GW i DNS pretvarača (po izboru).

Pritisnite četvrti gumb i držite ga kako biste potvrdili postavke umetanja.

1.6 Povratak na glavni izbornik

Vratite se na izbornik pritiskom na prvu tipku.

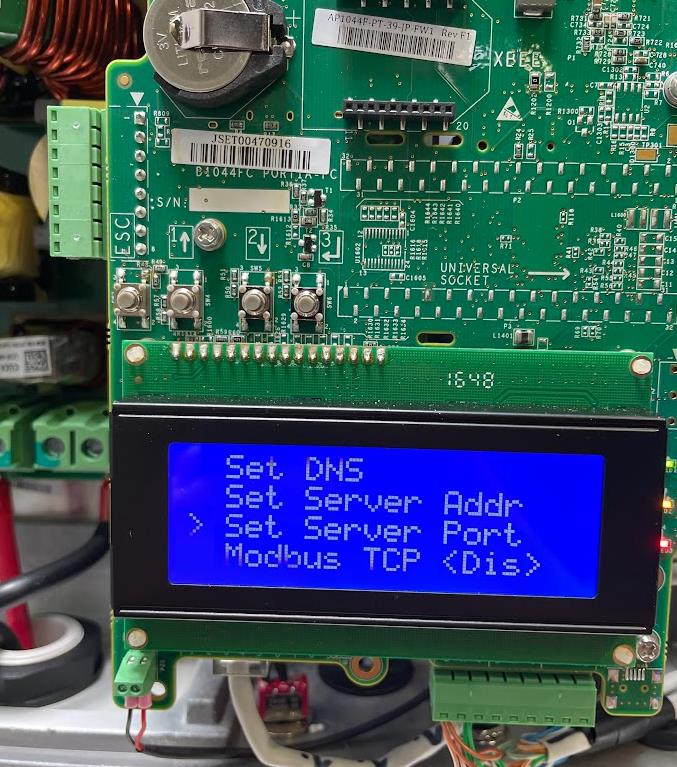

1.7 Postavite port poslužitelja

Pritisnite treći gumb, idite na izbornik "Set Server Addr" i umetnite ID Modbus jedinice. Nakon što ga umetnete, držite četvrti gumb, pričekajte da se pojavi informacija "Primijenjeno", a zatim ga pustite.

Vratite se na opisani izbornik pritiskom na prvu tipku.

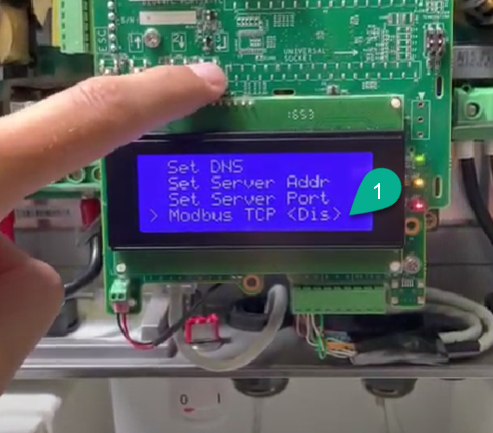

1.8 Postavite Modbus TCP <Dis>

Pritisnite treću tipku da biste se spustili unutar izbornika i odaberite "Modbus TCP <Dis>" pritiskom na četvrtu tipku.

1.8.1 Postavite broj porta

Unesite broj porta (zadano je 502). Možete ga promijeniti pritiskom na drugu i treću tipku ili napuštanjem porta broj 502 i držanjem četvrte tipke dok ne vidite obavijest "primijenjenu". Kada vidite ovu poruku, otpustite četvrti gumb.

1.8.2 Zaključavanje zaslona

Pritiskom na prvi gumb možete se vratiti na izbornik za zaključavanje zaslona.
Ako ga ne zaključate ručno, automatski će ponovno zaključati zaslon za 10-15 minuta i isključiti njegovo pozadinsko osvjetljenje.

1.9 Prikupite informacije za Reduxi konfigurator

Sada ste završili s konfiguracijom i možete dodati pretvarač u upravljač koristeći statičku IP adresu, port i ID Modbus jedinice koji ste unijeli.

2. Dodajte uređaj u Reduxi Configurator

Prvo se možete prijaviti u Reduxi Configurator koristećiReduxi Configurator putem preglednika.

1. Pritisnite Dodaj uređaj

2. Unesite osnovne postavke

3. Odaberite komunikacijski kanal

Unesite postavke koje ste koristili u odjeljku Konfiguracija Ethernet veze web sučelja za pretvarač SolarEdge.

4. Unesite konfiguraciju uređaja

ID Modbus jedinice - Obično se koristi jedan.

5. Unesite i odaberite Napredne postavke
