Proizvođač Solar Edege daje detaljne informacije o tome kako spojiti više pretvarača s različitim opcijama na poveznici: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Fizička veza između Reduxija i pretvarača

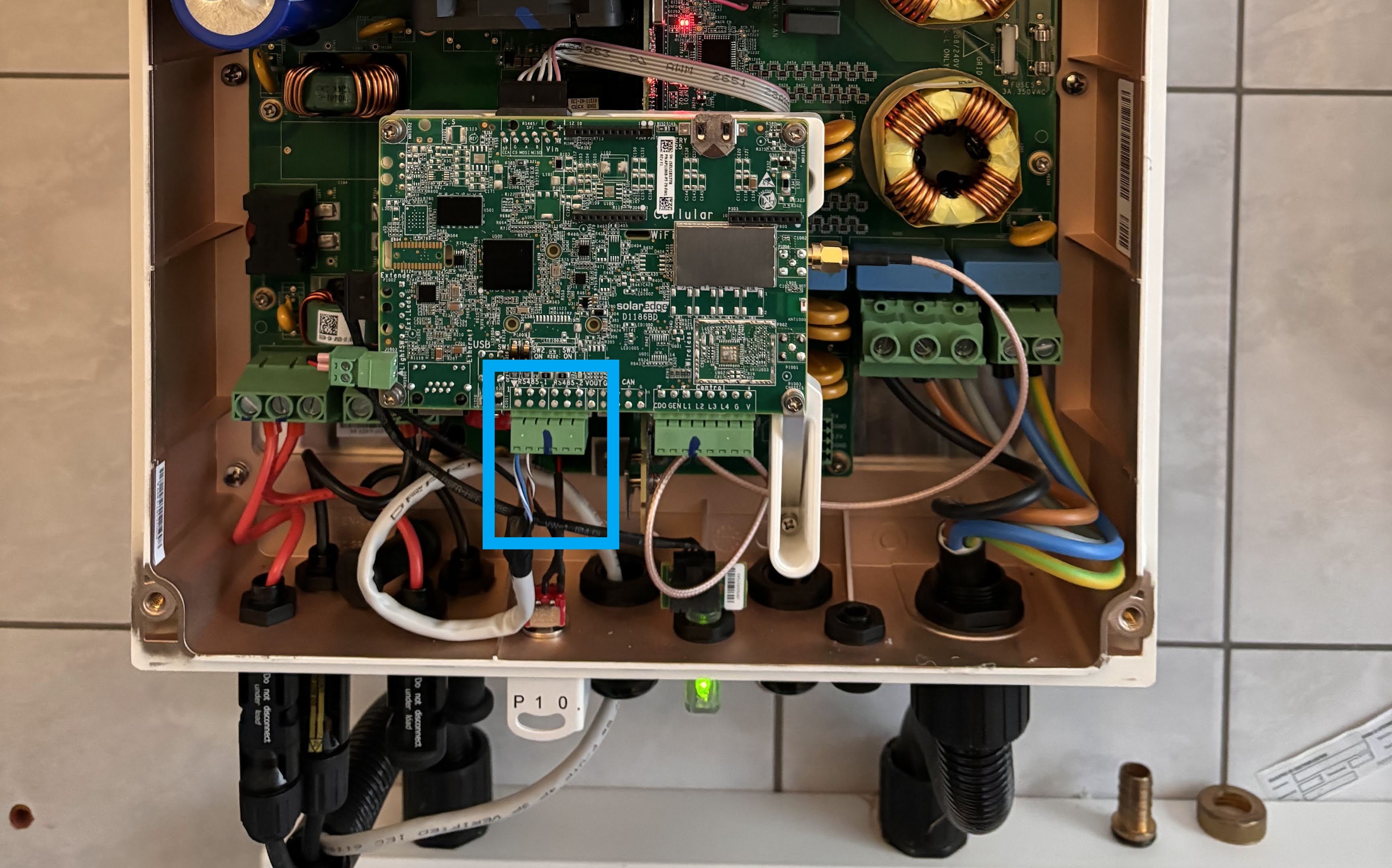

Spojite Reduxi kontroler na kontakte na krugu pretvarača kao što je prikazano na slici ispod:

2. BUS (serijski) veza konfiguracija za master i slave pretvarače

Ovaj primjer je dan kako bi se korisniku pojednostavilo iskustvo o tome kako stvoriti serijsku vezu između različitih pretvarača gdje jedan djeluje kao glavni, a drugi kao podređeni i pretvarači

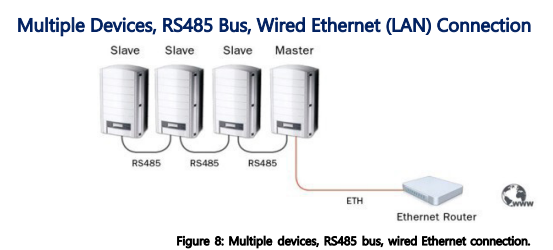

Slika ispod prikazuje jednu BUS vezu s RS485 od slave do mastera, koji je sekundarno spojen na internet.

2.1 Postavke za pomoćne uređaje

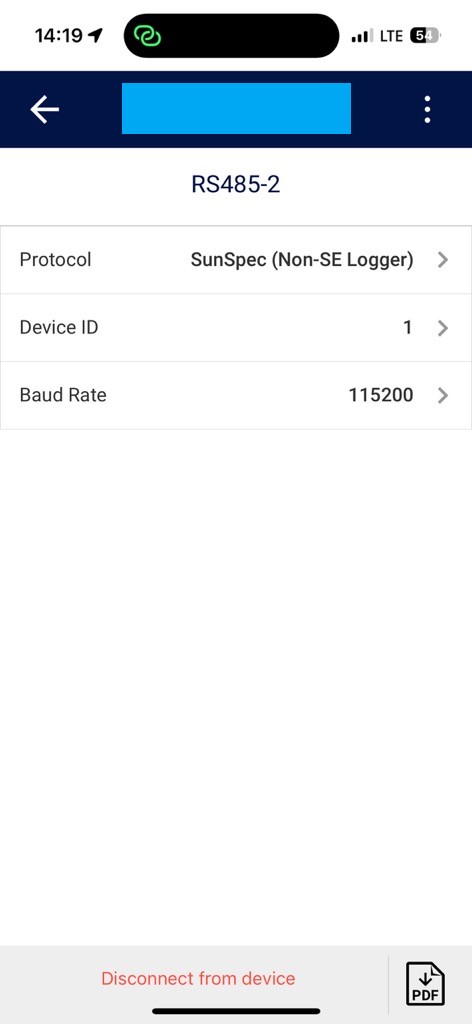

Nakon što se uspostave fizičke veze, moraju se definirati adrese za salve. Sljedeće slike daju upute za postavke adrese spremanja:

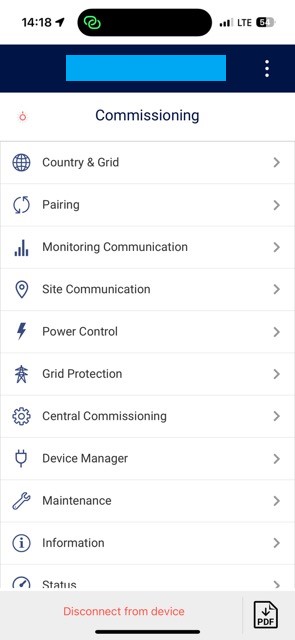

• Otvoreno sučelje pretvarača

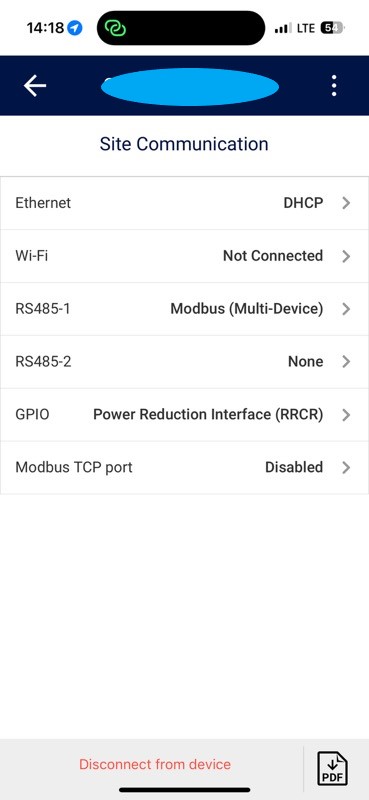

• Otvorena komunikacija na stranici

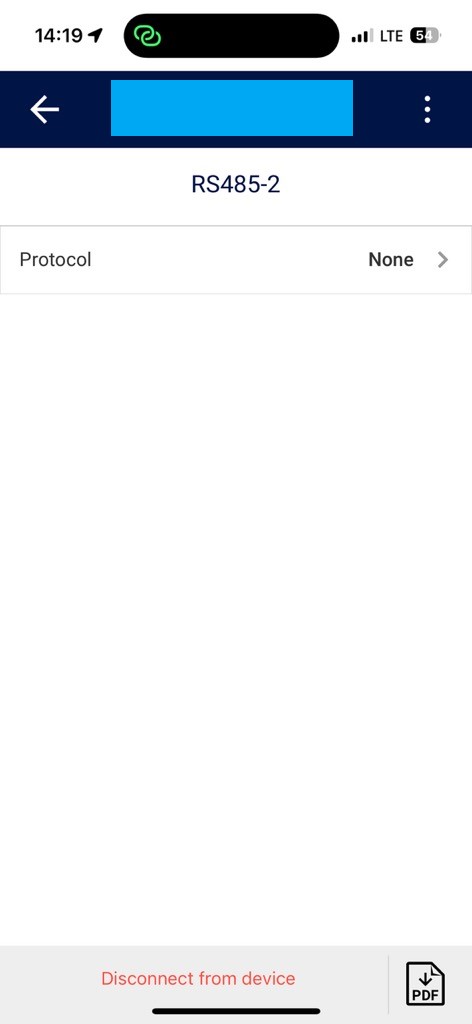

• Otvorite RS485-2

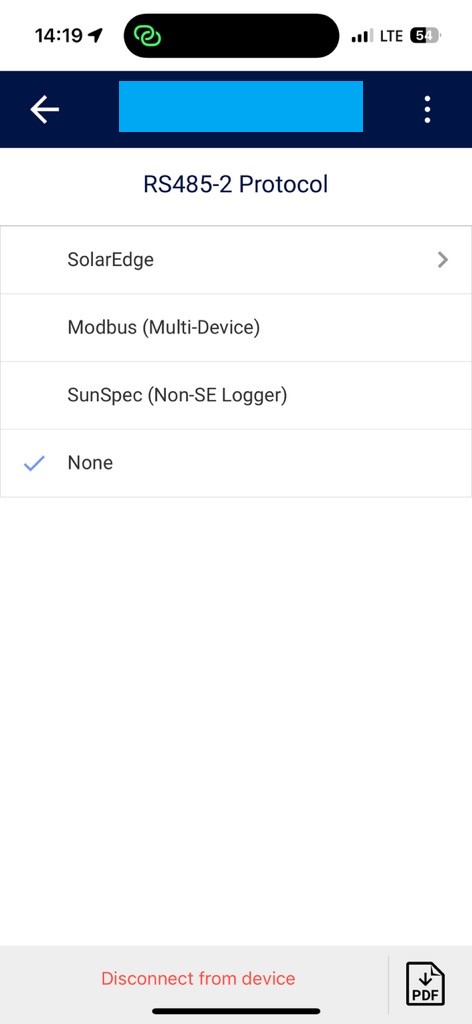

• Otvoreni protokol

• Odaberite SunSpec (Non-SE logger i definirajte ID uređaja

3. Veze za Master pretvarač na Reduxi kontroler preko TCP-a

O tome kako povezati glavni pretvarač putem Modbsu TCP-a s definiranom IP adresom na Reduxi kontroler, molimo slijedite vezu: SolarEdge Master Configuration.

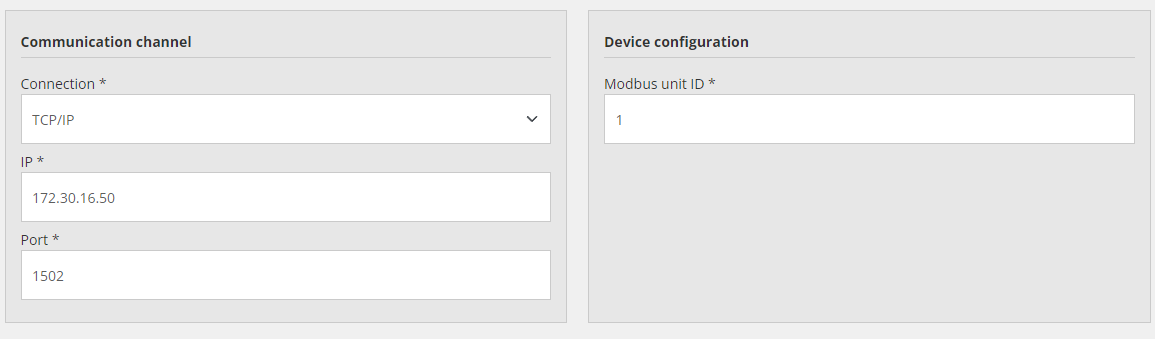

Slika primjera za Modbus TCP postavku na mjestu Reduxi kontrolera:

4. Veze za glavni pretvarač na Reduxi kontroler preko RTU.

Moguće je uspostaviti vezu od Master pretvarača do Reduxi kontrolera i preko serijske veze (Modbus RTU).

Konfiguracija pomoćnih pretvarača je ista kao u točki 2.1 Postavke za pomoćne uređaje.

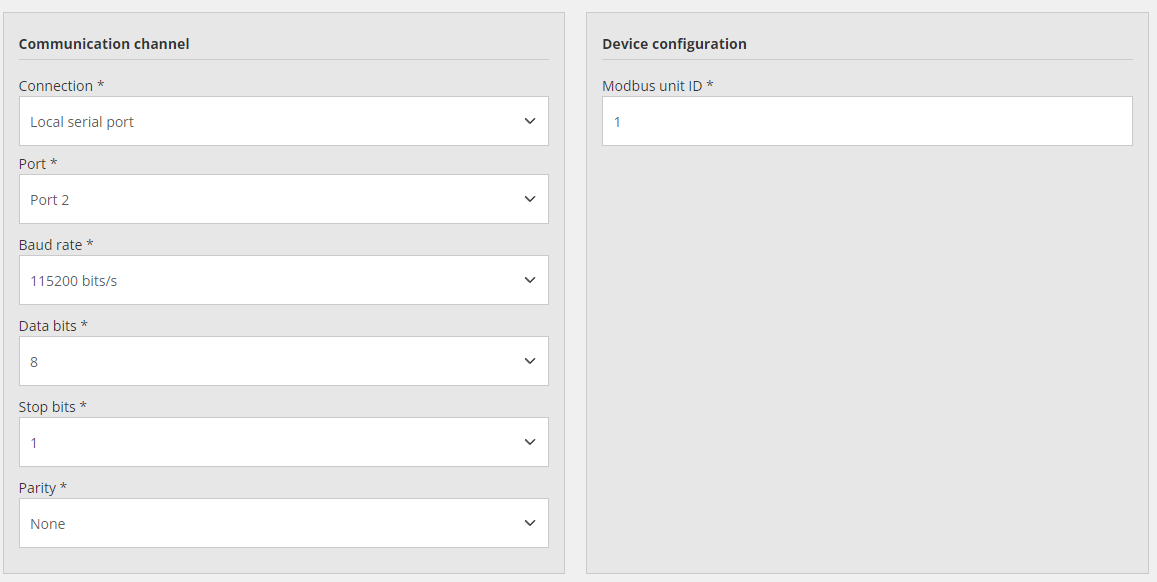

Slika primjera za Modbus RTU postavku na mjestu kontrolera Reduxi:

Za daljnje informacije o tome kako konfigurirati uređaj u Reduxiju, slijedite: Reduxi konfigurator

Za daljnje informacije o tome kako koristiti aplikaciju u oblaku za Reduxi, molimo slijedite: Reduxi Cloud
