Kako povezati brojilo energije Carlo Gavazzi EM300/ET300 s Reduxi kontrolerom
Povežite brojilo energije Carlo Gavazzi EM300/ET300 s Reduxi Controllerom.

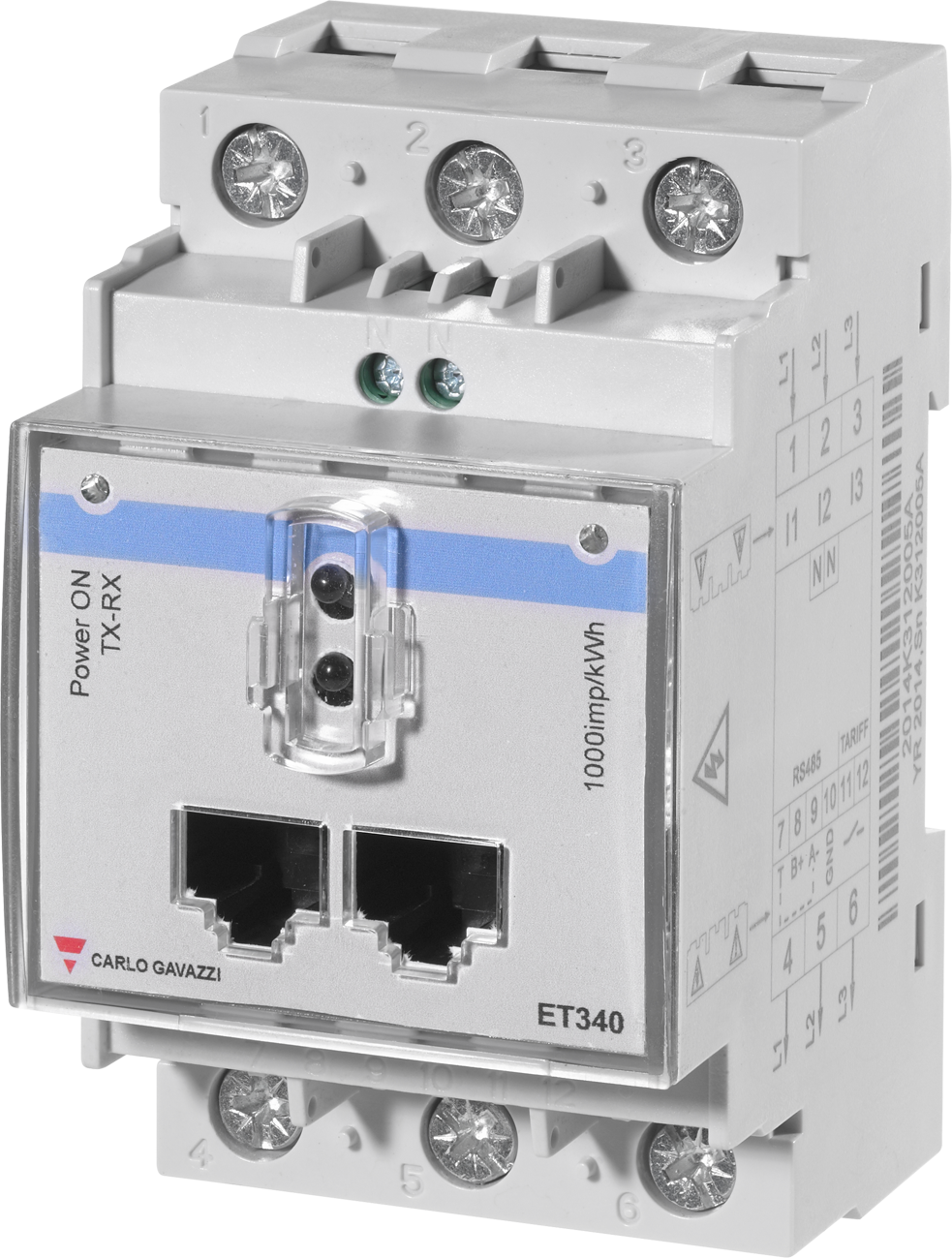

Tekstualni opis ove slike
Fotografija svijetlosivog brojila energije za DIN šinu, snimka proizvoda na bijeloj pozadini, gledano blago odozgo i slijeva. Otisnuto sprijeda: 'CARLO GAVAZZI' s crvenim trokutastim logotipom, model 'ET340', oznake LED dioda 'Power' i 'TX' (djelomično odrezane), '1000imp/kWh', plava traka preko gornjeg dijela prednje strane, prozirni plastični optički prozor za LED i dvije utičnice u stilu RJ45 na prednjoj strani. Gornji blok stezaljki s tri vijčane stezaljke numerirane 1, 2, 3 i dva mala vijka sa zelenim prstenom označena s N i N. Donji blok stezaljki s tri vijčane stezaljke numerirane 4, 5, 6 i malim brojevima 7 do 12 iznad njih. Bočna naljepnica sa shemom ožičenja: strelice L1, L2, L3 iznad stezaljki 1, 2, 3; I1, I2, I3 i N N; RS485 stezaljke 7, 8, 9, 10 s oznakama 'T', 'B+', 'A-', 'GND'; stezaljke TARIFF 11, 12 sa simbolom prekidača; stezaljke 4, 5, 6 sa strelicama L1, L2, L3. Na boku je crtični kod s okomitim tekstom '2005A', 'K312005A' i '2014 K3...'. Donja trećina slike je prazna bijela površina.
1 Tehnička dokumentacija
Dokumenti proizvođača za Carlo Gavazzi seriju EM300 i ET300 (EM330, EM340, ET330, ET340):
- Komunikacijski protokol serija EM300 i ET300 – Modbus RTU parametri, funkcijski kodovi i tablice registara.
- Komunikacijski protokol (Carlo Gavazzi Sweden) – Upute na web stranici proizvođača, kako je povezano u ranijoj verziji ovog vodiča.
- Priručnik za EM330 – Sheme spajanja i izbornik parametara.
- Priručnik za ET340 – Sheme spajanja i izbornik parametara.
- Tehnički list ET340 – Specifikacije uređaja ET340.
2 Potrebna oprema
- Brojilo energije Carlo Gavazzi serije EM300 ili ET300 s Modbus RS485 sučeljem, koje ugrađuje kvalificirani električar
- RS485 kabel
- Reduxi Controller
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Spajanje i konfiguriranje brojila
Upute za spajanje i konfiguriranje brojila potražite u dokumentima iz točke 1.
3.1 RS485 priključak
- RS485 sučelje koristi linije A-, B+, GND i T.
- Sabirnicu zaključite samo na zadnjem uređaju: na tom uređaju spojite A- i T.
- Za dionice dulje od 1000 m koristite pojačalo signala.
- Kabel prema komunikacijskom protokolu: upletena parica AWG24 plus treći vodič za GND.
3.2 Modbus postavke na brojilu
Modbus parametre postavite u izborniku parametara brojila. Vrijednosti komunikacijskog protokola Modbus RTU:
| Parametar | Vrijednosti |
|---|---|
| Modbus adresa | 1 do 247. Zadano: 1
|
| Brzina prijenosa (baud rate) | 9.6 (zadano), 19.2, 38.4, 57.6 ili 115.2 kbps |
| Parity | Bez pariteta (zadano) ili parni |
| Stop bits | 1 (zadano). 2 samo kada je paritet isključen. |
Modbus adresu brojila trebate u Reduxi Configuratoru. Obično se koristi 1.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje brojila u Reduxi
Slijedite ove korake za dodavanje novog brojila ili za uređivanje postojećeg.
5.1 Osnovne postavke
Prijavite se u Reduxi Configurator putem preglednika (vidi točku 4) i kliknite Add device.
U prvom koraku unesite osnovne postavke uređaja. Zatim kliknite Next.
5.2 Postavke komunikacije
Odaberite komunikacijski kanal. Zatim unesite konfiguraciju uređaja:
| Parametar | Vrijednost |
|---|---|
| Modbus unit ID | Uobičajeno 1
|
Zatim unesite i odaberite napredne postavke. Serijski parametri, ako se traže, moraju se podudarati s postavkama brojila (vidi točku 3).
5.3 Test komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava brojilo Carlo Gavazzi i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices u Reduxi Configuratoru. Reduxi samo čita podatke s brojila.
✓ Sažetak
Priprema (točke 1–2): Pročitajte dokumente tvrtke Carlo Gavazzi i pripremite opremu.
Brojilo Carlo Gavazzi (točka 3): Spojite brojilo putem RS485. Postavite Modbus parametre i zapišite Modbus adresu.
Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator, dodajte brojilo s njegovim Modbus unit ID-om i testirajte komunikaciju.
Pokretanje (točka 6): Provjerite očitanja. Reduxi čita podatke s brojila.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite je li Modbus unit ID u Reduxiju jednak Modbus adresi brojila (1 do 247, zadano 1). Provjerite podudaraju li se serijski parametri. |
| Brojilo ne odgovara na RS485 sabirnici | Provjerite RS485 linije A-, B+ i GND. Zaključite zadnji uređaj na sabirnici: spojite A- i T. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
