Kako povezati brojilo energije GARO serije GNM3D/T s Reduxi kontrolerom

Dodajte svoje brojilo energije GARO GNM3D ili GNM3T u Reduxi Controller putem Modbus RS485.

🔧 Brojilo energije GARO GNM3D/T · Reduxi Controller
🌐 Modbus RTU preko RS485
🔢 Modbus unit ID: obično 1

📄 Preuzmite kao PDF

Trofazno brojilo energije GARO GNM3D-RS485 za DIN šinu s LCD-om
Brojilo energije GARO GNM3D RS485
Tekstualni opis ove slike

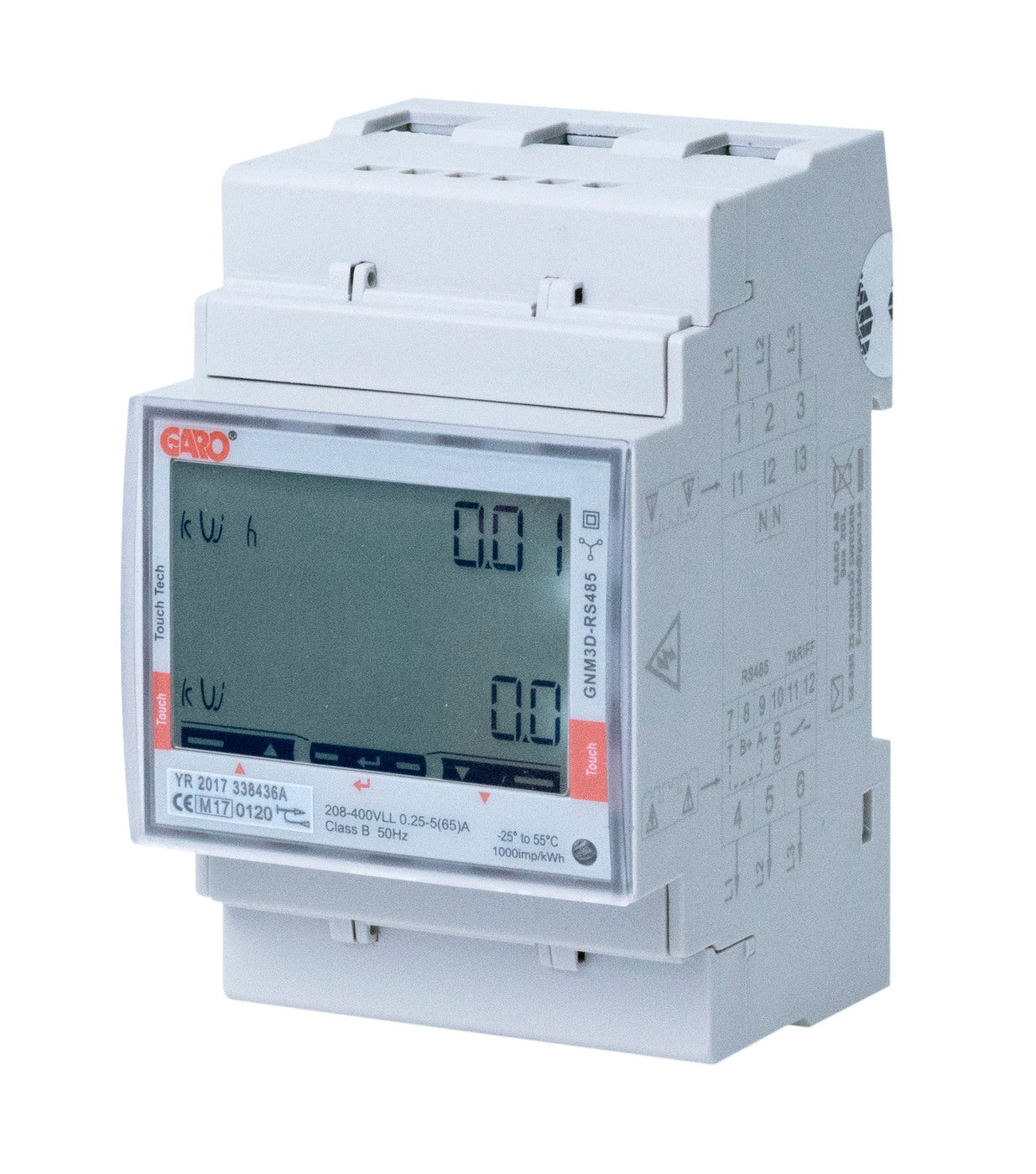

Fotografija svijetlosivog trofaznog brojila energije za DIN šinu na bijeloj pozadini. Sprijeda: crveni logotip 'GARO' gore lijevo, okomiti tekst 'GNM3D-RS485' desno, LCD s jedinicom 'kWh' (gornji redak, vrijednost 0.01) i 'kW' (drugi redak, vrijednost 0.0), crvena 'Touch' područja na lijevom i desnom rubu, tri dodirne tipke ispod zaslona sa simbolima strelica (gore, enter, dolje). Traka s naljepnicom: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh' i mala LED dioda dolje desno. Bočna naljepnica s brojevima stezaljki 1 do 3, 11 do 13, N, 4 do 6, 7 do 12 i simbolom ožičenja. Vijčane stezaljke na vrhu i dnu.

📋 U ovom članku
  1. Tehnička dokumentacija
  2. Potrebna oprema
  3. Komunikacijske postavke brojila
  4. Prijava u Reduxi web sučelje
  5. Dodavanje brojila energije u Reduxi
  6. Provjera očitanja
  7. Sažetak
  8. Česti problemi
  9. Povezani članci

1 Tehnička dokumentacija

Upute za spajanje i konfiguriranje brojila potražite na web stranici proizvođača.

2 Potrebna oprema

  • Reduxi Controller
  • Brojilo energije GARO GNM3D ili GNM3T s RS485 (Modbus) sučeljem
  • RS485 kabel između brojila i Reduxi Controllera
  • Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju

3 Komunikacijske postavke brojila

3.1 Zadane postavke

Brojilo komunicira putem RS485 s Modbus RTU. Dokument s protokolom proizvođača navodi ove zadane postavke:

Parametar Zadana vrijednost
Protokol Modbus RTU preko RS485
Modbus adresa 1 (raspon 1 do 247)
Brzina prijenosa (baud rate) 9.6 kbps
Parity None
Stop bits 1
ℹ️
Napomena Postavke u Reduxi Configuratoru moraju se podudarati s postavkama na brojilu. RS485 stezaljke za svoj model potražite u priručniku brojila.

3.2 Postavljanje Modbus adrese na brojilu

Ovaj postupak koristite samo ako se adresa, brzina prijenosa ili paritet na brojilu razlikuju od vrijednosti koje trebate. Koraci slijede priručnik GNM3D-RS485 i koriste dodirna područja na prednjoj strani brojila:

1
Otvorite postavke
Dugo pritisnite središnje dodirno područje dok se ne pojavi PASS. Dugo pritisnite lijevo i desno dodirno područje istodobno da preskočite lozinku.
2
Postavite adresu
Pritišćite lijevo dodirno područje dok se ne pojavi AddrESS. Dugo pritisnite dodirno područje. Pritiskom ulijevo ili udesno promijenite znamenku koja treperi, a dugim pritiskom prijeđite na sljedeću znamenku. Dugim pritiskom potvrdite.
3
Postavljanje brzine prijenosa i pariteta
Pritišćite lijevo dok se ne pojavi bAud i odaberite 9.6. Pritišćite lijevo dok se ne pojavi PArIty i odaberite no. Potvrdite stop bit 1.
4
Spremite
Pritišćite lijevo dok se ne pojavi End. Dugo pritisnite središnje dodirno područje za spremanje.

4 Prijava u Reduxi web sučelje

Reduxi web sučelje možete otvoriti na dva načina:

Daljinski
📱
Aplikacija Reduxi
Putem tunelske veze · radi s bilo kojeg mjesta
🖥️
Web preglednik
U lokalnoj mreži · putem IP adrese ili reduxi.local
📱 4.1 Putem aplikacije Reduxi
1
Otvorite aplikaciju i prijavite se
Pokrenite aplikaciju Reduxi na pametnom telefonu ili tabletu i prijavite se svojim podacima.
2
Otvorite Reduxi devices
Dodirnite ikonu izbornika (tri crte, gore lijevo) i odaberite Reduxi devices.
3
Aktivirajte tunelsku vezu
Uključite tunelsku vezu i pričekajte trenutak dok ne postane aktivna.
4
Otvorite Configurator
Dodirnite Open configurator. Otvara se Reduxi web sučelje.
Aplikacija Reduxi: ikona izbornika (2), Reduxi devices (3), gumb Activate tunnel connection (4)
Aktivirajte tunelsku vezu (korak 3)
Tekstualni opis ove slike

Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.

Gumb Open configurator u aplikaciji Reduxi (korak 5) i početni zaslon tunelske veze Reduxi Configuratora (korak 6)
Open configurator (korak 4)
Tekstualni opis ove slike

Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.

🖥️ 4.2 Putem web-preglednika
1
Otvorite stranicu za prijavu
Na uređaju u istoj mreži otvorite web preglednik i unesite IP adresu kontrolera ili http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.
2
Log in
Korisničko ime: admin · Lozinka: admin (tvornička postavka)
Stranica za prijavu u Reduxi Configurator na adresi reduxi.local, adresna traka označena
Zaslon za prijavu uređaja Reduxi Controller
Tekstualni opis ove slike

Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.

Početni zaslon Reduxi Configuratora nakon prijave: tok energije s kućom 24.20 kW, mreža 24.20 kW, EV charger 31.00 kW
Web sučelje kontrolera nakon prijave
Tekstualni opis ove slike

Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.

5 Dodavanje brojila energije u Reduxi

Slijedite ove korake za dodavanje novog brojila energije ili za uređivanje postojećeg.

5.1 Osnovne postavke

Prijavite se lokalno u Reduxi Configurator na kontroleru (vidi ⁠točku 4⁠) i kliknite + Add device. Zatim unesite osnovne postavke.

5.2 Postavke komunikacije

Odaberite komunikacijski kanal. Zatim unesite konfiguraciju uređaja.

Parametar Vrijednost
Modbus unit ID Obično se koristi 1. Mora se podudarati s adresom postavljenom na brojilu (točka 3).

5.3 Napredne postavke

Unesite i odaberite napredne postavke.

5.4 Testiranje komunikacije

Na dnu čarobnjaka kliknite Test communication. Test jednom očitava brojilo energije i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.

Traka s gumbima Reduxi Configuratora s označenim gumbom Test communication
Gumb Test communication
Tekstualni opis ove slike

Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.

Komunikacijski kanal Reduxi Configuratora: TCP/IP, IP 192.168.50.243, port 502, gumb Done označen
Gumb Done
Tekstualni opis ove slike

Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.

6 Provjera očitanja

6.1 Last measurements

Nakon uspostave komunikacije provjerite vrijednosti brojila energije pod Devices u Reduxi Configuratoru kao dodatni test.

✓ Sažetak

Priprema (točke 1–2): Otvorite dokumente proizvođača i pripremite Reduxi Controller, RS485 kabel i prijenosno računalo.

Brojilo energije (točka 3): Provjerite Modbus adresu, brzinu prijenosa i paritet na brojilu.

Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator, dodajte uređaj i pokrenite Test communication.

Pokretanje (točka 6): Provjerite očitanja brojila pod Devices.

→ Česti problemi

Problem Rješenje
Test komunikacije ne uspijeva Provjerite podudaraju li se Modbus unit ID, brzina prijenosa i paritet u Reduxiju s postavkama brojila (točke 3 i 5.2). Provjerite RS485 ožičenje.
Open configurator se ne otvara ili ostaje prazan Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online.
Prijava s admin se odbija Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi.
reduxi.local se ne učitava Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu.
Test komunikacije ne uspijeva, uređaj je offline Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju.
