Kako povezati pametno brojilo energije Iskra IE38Mx s Reduxi kontrolerom
Povežite pametno brojilo energije Iskra IE38Mx s Reduxi Controllerom putem Modbus RTU (RS485).
Tekstualni opis ove slike

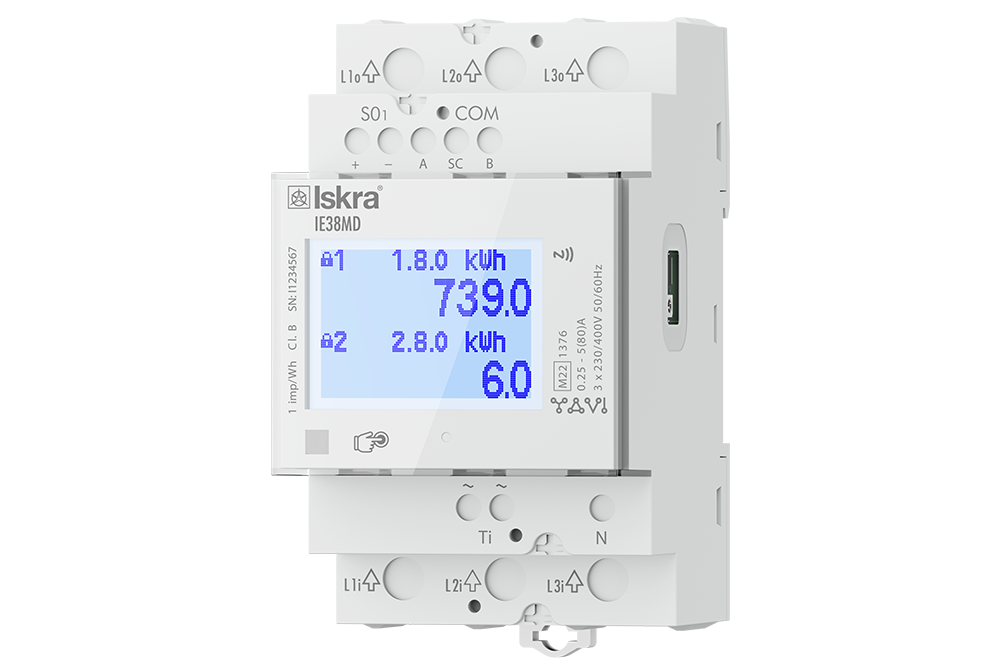

Fotografija bijelog brojila energije za DIN šinu na bijeloj pozadini. Gore: stezaljke L1o, L2o, L3o (izlazi), red s oznakama 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. Sprijeda: logotip 'Iskra', model 'IE38MD', plavi LCD s dva retka: simbol lokota '1' 1.8.0 kWh, vrijednost 739.0; simbol lokota '2' 2.8.0 kWh, vrijednost 6.0. Lijevo je okomiti tekst '1 imp/Wh, Cl. B, SN' sa serijskim brojem (sitno); desno su simbol bežične veze, logotip 'YAVI' i sitni tisak o 3 x 230/400V 50/60Hz. Sivi kvadrat i simbol ruke ili dodira nalaze se u donjem lijevom dijelu prednje strane. Dolje: stezaljke Ti, N, L1i, L2i, L3i.
1 Tehnička dokumentacija
Upute za povezivanje i konfiguriranje brojila nalaze se na web stranici proizvođača: https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/
- Stranica proizvoda Iskra IE38Mx – Izvedbe IE38MS, IE38MM, IE38MD i IE38MF, sučelja i preuzimanja
- Korisnički priručnik IE38Mx – Spajanje, komunikacijske postavke i Modbus komunikacijski protokol (Dodatak A)
- Tehnički list IE38Mx – Tehnički podaci
- Pametno brojilo IE38Mx (brošura) – Pregled proizvoda
2 Potrebna oprema
Potrebne su vam sljedeće komponente:
- Reduxi Controller
- Brojilo energije Iskra IE38MD (izvedba IE38Mx s Modbus RS485 sučeljem)
- RS485 kabel između brojila i Reduxi Controllera
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Spajanje brojila na Reduxi Controller
3.1 RS485 stezaljke na brojilu
RS485 priključak na uređaju IE38MD u priručniku proizvođača označen je s A, SC (oklop) i B. Shema spajanja nalazi se u korisničkom priručniku (vidi točku 1).
4 Provjera komunikacijskih postavki na brojilu
IE38MD koristi Modbus RTU preko RS485. Tvorničke postavke iz priručnika proizvođača:
| Parametar | Tvornička postavka |
|---|---|
| Protokol | Modbus RTU |
| Brzina |
115200 bit/s (moguće od 1200 do 115200 bit/s) |
| Okvir |
8, N, 2 (8 podatkovnih bitova, bez pariteta, 2 stop bita) |
Adresu, brzinu, paritet i stop bitove možete promijeniti na zaslonu brojila (Settings – Communication) ili softverom Iskra MiQen (verzija 2.1 ili novija).
5 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
6 Dodajte brojilo u Reduxi
Slijedite ove korake za dodavanje novog brojila ili za uređivanje postojećeg.
6.1 Osnovne postavke
Prijavite se u Reduxi Configurator putem preglednika (vidi točku 5), kliknite + Add device i unesite osnovne postavke brojila.
6.2 Postavke komunikacije
Odaberite komunikacijski kanal i unesite konfiguraciju uređaja:
| Parametar | Vrijednost |
|---|---|
| Modbus unit ID | Obično se koristi 1. Vrijednost se mora podudarati s Modbus adresom postavljenom na brojilu. |
Zatim unesite i odaberite napredne postavke.
6.3 Testiranje komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Iskra IE38Mx i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
7 Provjera očitanja
7.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices – Iskra IE38Mx u Reduxi Configuratoru.
✓ Sažetak
Priprema (točke 1–2): Otvorite dokumentaciju proizvođača. Pripremite kontroler, brojilo IE38MD, RS485 kabel te prijenosno računalo ili tablet.
Iskra IE38MD (točke 3–4): Spojite RS485 stezaljke A i B. Provjerite adresu, brzinu, paritet i stop bitove na brojilu.
Dodavanje u Reduxi (točke 5–6): Prijavite se u Reduxi Configurator. Dodajte uređaj, unesite Modbus unit ID i testirajte komunikaciju.
Puštanje u rad (točka 7): Provjerite posljednja mjerenja pod Devices.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Nema podataka s brojila | Modbus unit ID, brzina, paritet i stop bitovi u Reduxiju moraju se podudarati s postavkama na brojilu. |
| Više brojila na jednoj RS485 liniji | Svako brojilo treba jedinstvenu Modbus adresu. Nekonfigurirana brojila dijele tvorničku adresu 33. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
