Kako povezati analizator kvalitete električne energije Iskra iMC784 s Reduxi kontrolerom
Povežite analizator kvalitete električne energije Iskra MC784 / iMC784 s Reduxi Controllerom.

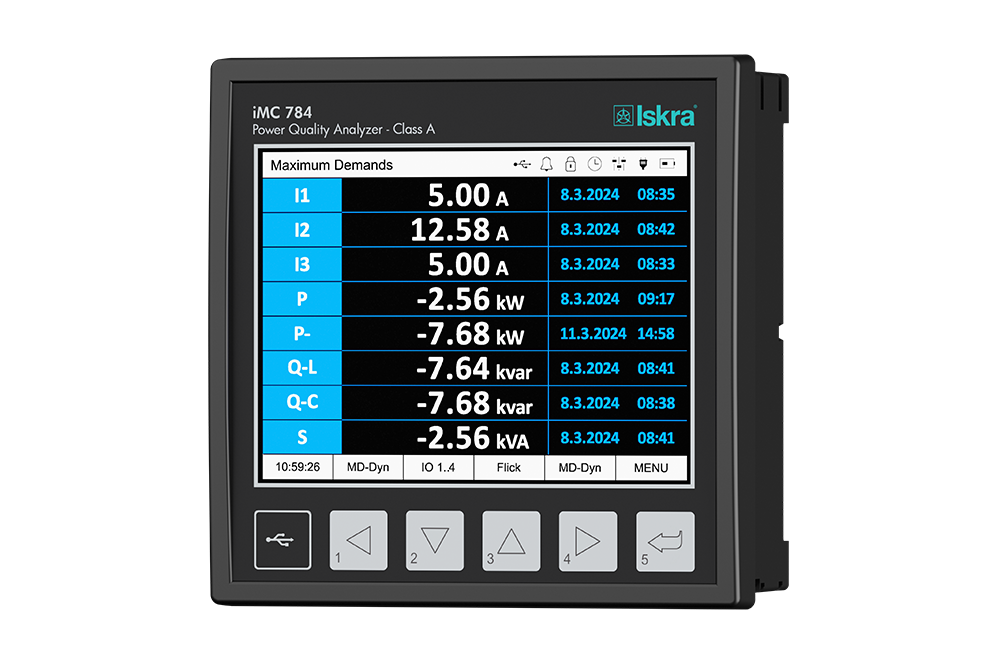

Tekstualni opis ove slike
Fotografija crnog četvrtastog analizatora kvalitete električne energije za ugradnju u ploču na bijeloj pozadini. Tekst zaglavlja: 'iMC 784', 'Power Quality Analyzer - Class A', logotip 'Iskra'. Zaslon u boji s naslovom 'Maximum Demands' i statusnim ikonama. Retci tablice (oznaka, vrijednost, datum, vrijeme): I1 5.00 A 8.3.2024 08:35; I2 12.58 A 8.3.2024 08:42; I3 5.00 A 8.3.2024 08:33; P -2.56 kW 8.3.2024 09:17; P- -7.68 kW 11.3.2024 14:58; Q-L -7.64 kvar 8.3.2024 08:41; Q-C -7.68 kvar 8.3.2024 08:38; S -2.56 kVA 8.3.2024 08:41. Donja traka izbornika: 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Ispod zaslona: USB tipka i četiri tipke sa strelicama (lijevo, dolje, gore, desno) numerirane od 1 do 4 te tipka enter numerirana brojem 5.
1 Tehnička dokumentacija
Upute za spajanje i konfiguriranje analizatora nalaze se na web stranici proizvođača Iskra. Dokumenti proizvođača za Iskra MC784 / iMC784:
- Advanced Power Quality Analyser MC784 / iMC784 – Stranica proizvoda s opisom i dokumentima.
- Tehnički list iMC784 / MC784 (PDF) – Komunikacija, napajanje, montaža i stezaljke.
- Korisnički priručnik iMC784 / MC784 (PDF) – Instalacija i konfiguracija.
- Letak iMC784 (PDF) – Pregled proizvoda.
2 Potrebna oprema
- Analizator kvalitete električne energije Iskra MC784 ili iMC784, koji ugrađuje kvalificirani električar
- Kabel za komunikacijsko sučelje: RS485 kabel ili Ethernet kabel
- Reduxi Controller
- Prijenosno računalo ili tablet s pristupom internetu za konfiguriranje uređaja u Reduxiju
3 Spajanje i konfiguriranje analizatora
Upute za spajanje i konfiguriranje analizatora potražite u dokumentima iz točke 1.
3.1 Sučelja i stezaljke
MC784 / iMC784 je analizator kvalitete električne energije klase A prema IEC 61000-4-30 Ed. 3. Ima ova komunikacijska sučelja:
| Sučelje | Opis |
|---|---|
| COM1 | Ethernet (RJ-45, 10/100BASE-TX) i USB 2.0 Type B |
| COM2 | RS232 or RS485 |
| RS485 na I/O modulu C | Stezaljka 54 (A) i stezaljka 55 (B) |
Protokoli su Modbus RTU, Modbus TCP, DNP3 i MQTT. IEC 61850 je opcionalan.
| Veza | Stezaljke |
|---|---|
| Napajanje | L na 13, N na 14, zaštitno uzemljenje na 12. Uzemljenje uvijek spojite. |
| Naponski ulazi | UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
|
| Strujni ulazi | IL1 na 1/3, IL2 na 4/6, IL3 na 7/9, struja nul-vodiča na 26/27
|
3.2 Komunikacijske postavke na analizatoru
Komunikacijske postavke konfigurirajte prema korisničkom priručniku (vidi točku 1). Proizvođač za to nudi besplatni konfiguracijski softver Miqen.
Modbus unit ID analizatora trebate u Reduxi Configuratoru. Obično se koristi 1.
4 Prijava u Reduxi web sučelje
Reduxi web sučelje možete otvoriti na dva načina:
Tekstualni opis ove slike
Snimka zaslona triju zaslona mobilne aplikacije Reduxi jedan pored drugog, s cijan okvirima i brojčanim oznakama 2 do 4. Lijevi zaslon (nadzorna ploča, tamna tema): ikona izbornika gore lijevo označena okvirom i oznakom 2; logotip 'reduxi'; kartice 'Real time data' (aktivna) i 'Statistics'; cijena 5.79 € i temperatura 3.2 °C; dijagram toka energije s kućom u sredini (-1.25 kW) i ikonama s vrijednostima 69.0 W, 1.3 kW, 1.1 kW (crveni prsten), -165.0 W s 97 % (crveni prsten) i vrijednostima 0.0 W pri dnu; kartice 'Power' i 'Energy'; donja navigacija: Dashboard, Diagnostics, Device control, Settings. Srednji zaslon (bočni izbornik): logotip 'reduxi', 'Number of locations: 1233', naslov 'Reduxi device management', stavke '+ Add Reduxi location' i 'Reduxi devices' (označeno okvirom i oznakom 3), zatim 'My profile' i 'About app'. Desni zaslon (stranica uređaja): Back; slika crnog Reduxi kontrolera s dva Ethernet priključka; status 'Connected'; kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'; kartica 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s gumbom 'Activate tunnel connection' (označen okvirom i oznakom 4); kartica 'Unit details' s poljem 'Unit ID'.
Tekstualni opis ove slike
Snimka zaslona sastavljena od dva dijela jedan pored drugog. Lijevi dio: zaslon mobilne aplikacije Reduxi na tamnoj pozadini. Gore: gumb Back; slika crnog Reduxi kontrolera s dva Ethernet priključka i priključnom stezaljkom; status 'Connected' s ikonom Wi-Fi-ja. Kartica 'Update available': 'New update is available for your Reduxi device.' s gumbom 'Download and install update'. Kartica 'Connect to configurator' s ikonom ključa: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' i gumb 'Open configurator', označen cijan okvirom i brojčanom oznakom 5. Ispod: kartica 'Unit details' s poljem 'Unit ID' (vrijednost nije vidljiva). Desni dio: Reduxi Configurator otvoren u pregledniku, označen cijan okvirom i brojčanom oznakom 6. Zaglavlje: strelica za povratak, 'Tunnel connection', ikona ponovnog učitavanja. Lijeva bočna traka s ikonama (munja, čip, munja, stupčasti grafikon, zupčanik). Stranica 'Home' sa zelenom ikonom veze. Zelena obavijest: 'New patch available. Click here to apply.' sa zatvaranjem X. Vrijeme 09:12:56. Dijagram toka energije s kućom u sredini (1.700 kW) i ikonama za mrežu (0.000 kW), solar (1.700 kW), bateriju (zelena, 0.000 kW i 0.800 kW), uređaj lijevo (0.900 kW), električno vozilo te punjač ili uređaj pri dnu. Oznaka 'Energy manager' pri dnu.
http://reduxi.local. IP adresu kontrolera možete pronaći na popisu uređaja u routeru ili u aplikaciji Reduxi pod Reduxi devices.admin · Lozinka: admin (tvornička postavka)Tekstualni opis ove slike
Snimka zaslona stranice za prijavu u Reduxi Configurator u prozoru preglednika Chrome. Adresna traka prikazuje 'Not secure' i 'reduxi.local'; adresna traka označena je cijan okvirom, a njezina povećana kopija (cijan okvir, tekst 'Not secure reduxi.local') prikazana je lijevo, povezana cijan linijom. Pozadina stranice: svijetlosiva linijska ilustracija kuće sa solarnim panelima (zeleno), zidnom kutijom, inverterom, automobilom i punjačem. Gore lijevo: logotip 'reduxi configurator'. U sredini okvir za prijavu s naslovom 'Login', odabirom jezika (engleska zastava, 'English'), poljem za korisničko ime, poljem za lozinku i tamnim gumbom 'Login'.
Tekstualni opis ove slike
Snimka zaslona web sučelja Reduxi Configuratora nakon prijave, svijetla tema. Gore lijevo: logotip 'reduxi configurator'. Zaglavna traka: 'Home' lijevo, zeleni status 'Connected' gore desno. Lijeva bočna traka: proširen odjeljak 'Devices' s popisom stavki, zatim sklopljeni odjeljci 'Manager', 'Configuration' i 'Settings'. Glavno područje: dijagram toka energije. Kuća u sredini s prstenom, vrijednost 24.20 kW. Ikona mreže gore lijevo, 24.20 kW (crvena točka na liniji). Ikona sunca gore desno, vrijednost '-'. Lijeva ikona (baterija ili uređaj), 6.700 kW (zelena točka na liniji). Desne ikone (baterijski spremnik i uređaj), vrijednosti '-'. Ikona EV punjača dolje lijevo, 31.00 kW. Još jedna ikona uređaja dolje desno. Oznaka 'Energy manager' ispod kuće.
5 Dodavanje analizatora u Reduxi
Pomoću ovih koraka dodajte novi analizator ili uredite postojeći.
5.1 Osnovne postavke
Prijavite se u Reduxi Configurator putem preglednika (vidi točku 4) i kliknite Add device.
U prvom koraku unesite osnovne postavke uređaja. Zatim kliknite Next.
5.2 Postavke komunikacije
Odaberite komunikacijski kanal. Zatim unesite konfiguraciju uređaja:
| Parametar | Vrijednost |
|---|---|
| Modbus unit ID | Uobičajeno 1
|
Zatim unesite i odaberite napredne postavke. Serijski parametri, ako se traže, moraju se podudarati s postavkama analizatora (vidi točku 3).
5.3 Test komunikacije
Na dnu čarobnjaka kliknite Test communication. Test jednom očitava Iskra MC784 / iMC784 i ništa ne sprema. Ako test uspije, kliknite Done: uređaj se stvara tek klikom na Done.
Tekstualni opis ove slike
Snimka zaslona donje trake s gumbima na stranici Reduxi Configuratora. Lijevo: gumb 'Back'. Desno: gumb 'Test communication' (označen cijan okvirom) i tamni gumb 'Done'.
Tekstualni opis ove slike
Snimka zaslona stranice 'Communication channel and device configuration' u Reduxi Configuratoru. Connection *: TCP/IP (padajući izbornik). IP *: 192.168.50.243, s gumbom 'Scan for IP'. Port *: 502, s gumbom 'Test port'. Modbus unit ID *: 1. Gumbi pri dnu: Back (lijevo), Test communication i Done (desno). Gumb Done označen je cijan okvirom.
6 Provjera očitanja
6.1 Last measurements
Nakon uspostave komunikacije provjerite vrijednosti pod Devices u Reduxi Configuratoru. Reduxi samo čita podatke s analizatora.
✓ Sažetak
Priprema (točke 1–2): Pročitajte dokumente tvrtke Iskra i pripremite opremu.
Analizator Iskra (točka 3): Spojite analizator putem RS485 ili Etherneta. Postavite komunikacijske parametre i zapišite Modbus unit ID.
Dodavanje u Reduxi (točke 4–5): Prijavite se u Reduxi Configurator, dodajte analizator s njegovim Modbus unit ID-om i testirajte komunikaciju.
Pokretanje (točka 6): Provjerite očitanja. Reduxi čita podatke s analizatora.
→ Česti problemi
| Problem | Rješenje |
|---|---|
| Test komunikacije ne uspijeva | Provjerite je li Modbus unit ID u Reduxiju jednak Modbus adresi postavljenoj na analizatoru. Provjerite podudaraju li se serijski parametri. |
| Analizator ne odgovara na RS485 sabirnici | Provjerite RS485 stezaljke 54 (A) i 55 (B) te komunikacijske postavke na analizatoru. |
| Open configurator se ne otvara ili ostaje prazan | Tunel još nije aktivan. Pričekajte oko 30 sekundi i provjerite je li kontroler online. |
Prijava s admin se odbija |
Lozinka je promijenjena tijekom instalacije. Pitajte instalatera. Lozinka Reduxi računa ovdje ne radi. |
reduxi.local se ne učitava |
Vaš uređaj nije u istoj mreži kao kontroler. Koristite IP adresu ili tunelsku vezu. |
| Test komunikacije ne uspijeva, uređaj je offline | Provjerite dostupnost, IP adresu / port / unit ID te je li protokol uključen na uređaju. |
